最近在学基于risc-v的简单操作系统,刚好手里有块Lichee RV Dock 的板子,所以在学了基础的"hello, world"程序后,想着能不能把这个程序烧录到板子上,简单的做个实验。
要完成这个任务,需要将程序烧录到sd卡上,板子通电后先执行bootloader程序,再跳转去执行sd卡上的程序,而bootloader程序是机器自带的,所以不用更改。要做的就是写好程序并烧录到sd卡上。听上去似乎挺简单的:)
程序在课程资料中已经给出,不同的是程序中以qemu模拟的risc-v平台为基础去编写的程序,而这个模拟平台和板子存在差异。主要表现在各种寄存器的物理地址上,所以我们需要根据板子的实际情况,更改代码中各个寄存器的地址。这个可以参考RISC RV Dock的用户手册,或者参考已有代码中的写法。
在这个实验中,仅涉及到UART寄存器,我们需要将字符串输入到UART寄存器,然后通过USB转TTL转接线在屏幕上显示这些内容。

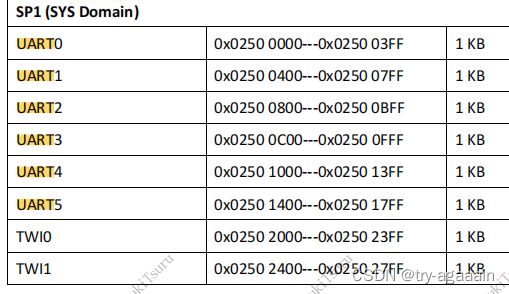

关于寄存器的地址,手册上给出的信息如下:

我们需要用到其中的UART0寄存器,所以我们仅需将程序中UART地址代码 #define UART0 0x10000000L 改为 #define UART0 0x02500000L 即可,然后执行 make run 生成 .bin 文件。(bin文件中存放纯指令,而不像elf文件那

作者学习基于RISC-V的简单操作系统,尝试将程序烧录到LicheeRVDock板子的SD卡,涉及UART寄存器调整和bin文件烧录问题,以及使用XFEL在内存中执行程序的过程和遇到的挑战。
