1. 项目概述

本项目旨在基于嘉立创平台设计一款简易温湿度检测仪，并通过ESP32微控制器实现对RGB灯的控制。温湿度检测仪可实时采集环境温湿度数据，ESP32控制的RGB灯则可根据不同温湿度范围显示不同颜色，实现直观的可视化反馈。该项目在智能家居、环境监测等领域具有一定的应用价值。

2. 硬件设计

2.1 核心控制器 - ESP32

ESP32是一款功能强大的物联网微控制器，集成了双核处理器、Wi-Fi和蓝牙功能，具备丰富的GPIO引脚资源，能够满足本项目对传感器数据采集和RGB灯控制的需求。

2.2 温湿度传感器 - DHT11

DHT11是一款常用的数字温湿度传感器，采用单总线协议，可直接输出数字信号，使用方便。其工作电压为3 - 5V，测量范围为温度0 - 50℃，湿度20 - 90%RH，精度为温度±2℃，湿度±5%RH，能够满足简易温湿度检测的基本要求。

2.3 RGB灯

采用共阴极RGB灯，其R、G、B三个引脚分别连接到ESP32的GPIO引脚上。通过控制不同引脚的PWM（脉冲宽度调制）信号占空比，可调节RGB灯的颜色。

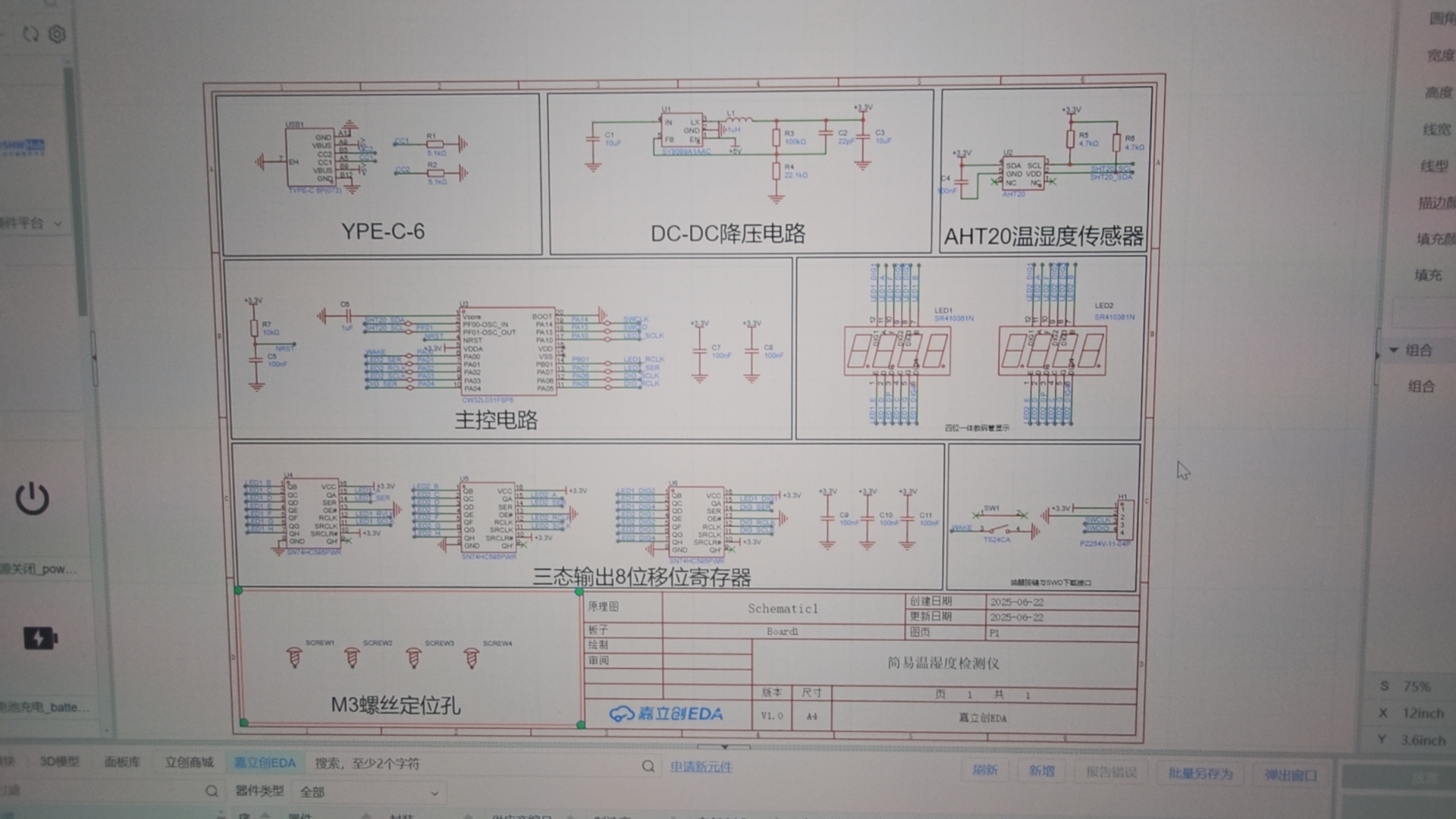

2.4 嘉立创PCB设计

在嘉立创EDA平台进行PCB设计，设计时需注意以下几点：

1. 电源部分：为ESP32和传感器提供稳定的电源，采用合适的滤波电容减少电源噪声。

2. 信号走线：DHT11的数据线尽量短且远离干扰源，避免信号传输错误。

3. 布局布线：合理布局各元器件，保证PCB的紧凑性和美观性，同时满足电气性能要求。

3. 软件设计

3.1 开发环境搭建

使用Arduino IDE作为开发环境，安装ESP32开发板支持包，以便能够对ESP32进行编程和调试。

3.2 库文件引入

在程序中引入DHT传感器库和Arduino的PWM控制相关库，用于读取DHT11数据和控制RGB灯。

#include <DHT.h>

#define DHTPIN 2 // DHT11连接到ESP32的GPIO2

#define DHTTYPE DHT11

DHT dht(DHTPIN, DHTTYPE);

3.3 RGB灯控制引脚定义

定义RGB灯的R、G、B引脚连接到ESP32的具体GPIO引脚。

const int redPin = 12;

const int greenPin = 13;

const int bluePin = 14;

3.4 主程序逻辑

1. 初始化：在 setup() 函数中初始化串口通信、DHT传感器和RGB灯引脚。

void setup() {

Serial.begin(115200);

dht.begin();

pinMode(redPin, OUTPUT);

pinMode(greenPin, OUTPUT);

pinMode(bluePin, OUTPUT);

}

2. 数据采集与处理：在 loop() 函数中读取DHT11的温湿度数据，并根据温湿度范围设置RGB灯的颜色。

void loop() {

float temperature = dht.readTemperature();

float humidity = dht.readHumidity();

if (isnan(temperature) || isnan(humidity)) {

Serial.println("Failed to read from DHT sensor!");

return;

}

Serial.print("Temperature: ");

Serial.print(temperature);

Serial.print(" °C, Humidity: ");

Serial.print(humidity);

Serial.println(" %");

// 根据温度设置RGB灯颜色

if (temperature < 20) {

setRGB(0, 0, 255); // 蓝色表示低温

} else if (temperature < 30) {

setRGB(0, 255, 0); // 绿色表示适宜温度

} else {

setRGB(255, 0, 0); // 红色表示高温

}

// 根据湿度设置RGB灯亮度（简单示例）

int brightness = map(humidity, 20, 90, 0, 255);

analogWrite(greenPin, brightness);

delay(2000);

}

3. RGB灯控制函数：定义 setRGB 函数用于设置RGB灯的颜色。

void setRGB(int r, int g, int b) {

analogWrite(redPin, r);

analogWrite(greenPin, g);

analogWrite(bluePin, b);

}

4. 测试与验证

4.1 硬件测试

1. 电源测试：检查电源模块是否能够为ESP32和传感器提供稳定的电压。

2. 传感器连接测试：通过串口打印DHT11读取的数据，确认传感器连接正常且数据可读。

3. RGB灯测试：编写简单的测试程序，分别控制RGB灯的R、G、B引脚输出不同电平，观察灯的颜色变化。

4.2 功能测试

将温湿度检测仪放置在不同环境中，观察RGB灯的颜色是否根据温湿度的变化而正确改变，同时检查串口打印的温湿度数据是否准确。

5. 总结与展望

本项目成功基于嘉立创平台设计了简易温湿度检测仪，并通过ESP32实现了RGB灯的控制功能。通过实际测试，系统能够较为准确地采集温湿度数据，并通过RGB灯进行直观的可视化反馈。未来，可以进一步优化系统，例如增加无线传输功能，将温湿度数据上传至云端；或者增加报警功能，当温湿度超过设定阈值时发出警报。

以上技术报告涵盖了嘉立创简易温湿度检测仪与ESP32 RGB灯控制项目的硬件设计、软件编程、测试等方面内容，你可以根据实际需求进行调整和修改。

下面是我使用的程序:

const int led2_R = 14;

const int led2_G = 12;

const int led2_B = 13;

const int led2_A = 25;

const int led2_X = 26;

const int led2_Z = 27;

void setup() {

pinMode(led2_R, OUTPUT);

pinMode(led2_G, OUTPUT);

pinMode(led2_B, OUTPUT);

pinMode(led2_A, OUTPUT);

pinMode(led2_X, OUTPUT);

pinMode(led2_Z, OUTPUT);

digitalWrite(led2_R, HIGH);

digitalWrite(led2_G, HIGH);

digitalWrite(led2_B, HIGH);

digitalWrite(led2_A, HIGH);

digitalWrite(led2_X, HIGH);

digitalWrite(led2_Z, HIGH);

}

void loop() {

digitalWrite(led2_R, LOW); //14

digitalWrite(led2_G, HIGH); //12

digitalWrite(led2_B, HIGH); //13

digitalWrite(led2_A, LOW); //25

digitalWrite(led2_X, HIGH); //26

digitalWrite(led2_Z, HIGH); //27

}
