嘉立创EDA模块使用步骤详解

在嘉立创EDA中，“另存为模块”功能主要用于复用原理图或PCB设计模块，避免重复设计。以下是详细的使用步骤及注意事项，结合标准版与专业版的差异说明：

---

一、创建模块

1. 保存模块

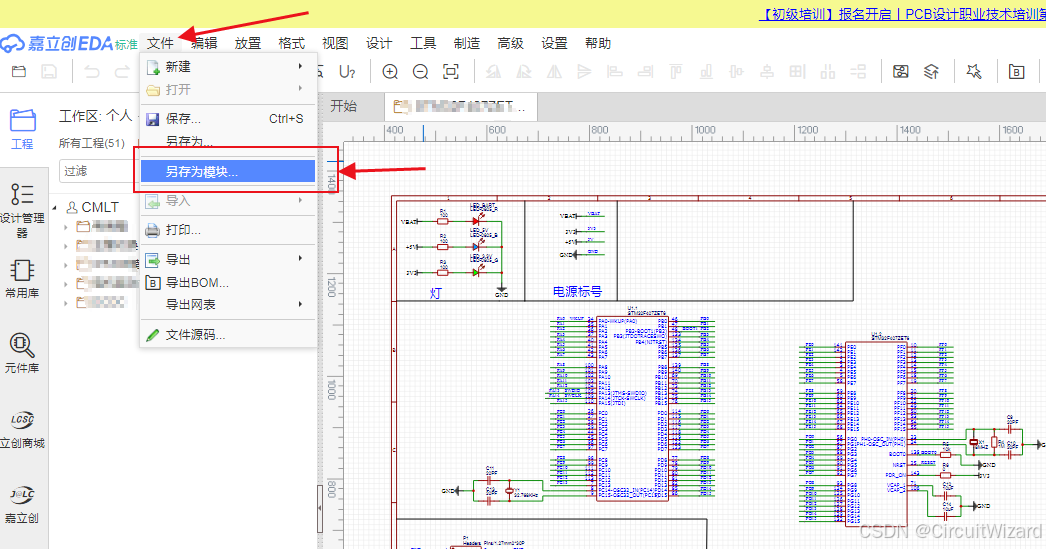

   • 在标准版中，打开需要复用的原理图或PCB文件，点击顶部菜单栏的 文件 → 另存为模块，或通过 新建 → PCB模块 创建新模块。

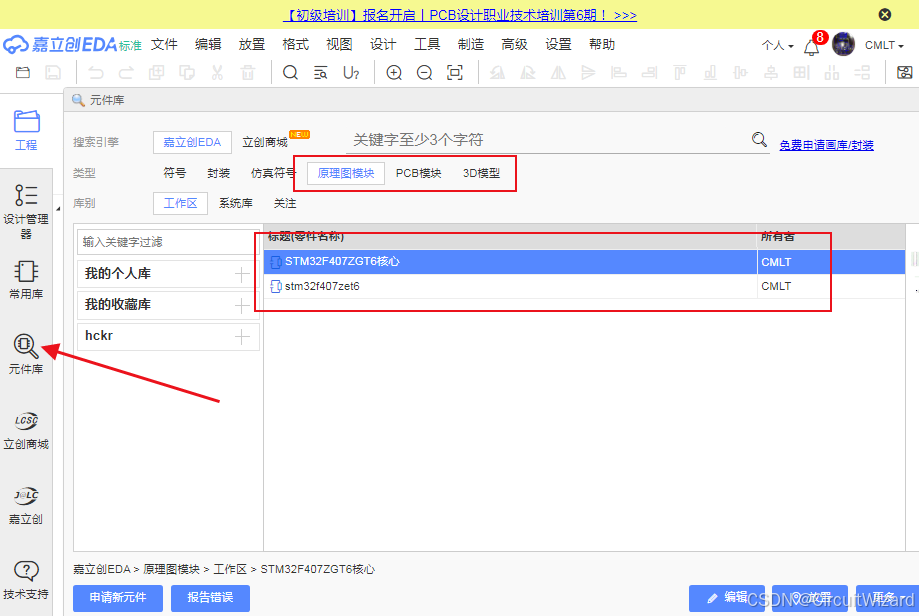

   • 模块保存后，会存储在 元件库 → 原理图/PCB模块 → 工作区 中，后续可直接调用。


2. 模块设计要求

   • 确保模块内的器件编号（如U1、R1）唯一且无重复或问号（如U?）。
   • 原理图模块与PCB模块的器件编号、封装需一一对应，否则无法关联。

二、调用模块

1. 放置模块

   • 打开目标工程的原理图或PCB文件，点击左侧 元件库 面板&
