UR3工业机器人是一个6自由度的连杆机器人，其结构图如下图所示：
1 正运动学分析
1.1 建立机器人连杆坐标系
UR3机器人属于连杆机器人，对于一个连杆机器人来说，可以用四个参数：连杆长度 a i a_i ai，连杆扭角 α i \alpha_i αi，连杆距离 d i d_i di，关节转角 θ i \theta_i θi来描述。这四个参数即为连杆机器人的DH参数，在不同类型的连杆坐标系下，DH参数的含义有所不同。
连杆坐标系的建立有标准型DH法（SDH）建模和改进型DH法（MDH）建模两种方法，下面分别使用两种方法建立UR3机器人的连杆坐标系。
1.1.1 标准型DH法（SDH）建模
标准型DH法建模规则如下：
-
找出各关节轴，并画出这些轴线的延长线；
-
找 Z Z Z轴：与轴线重合， Z i − 1 Z_{i-1} Zi−1轴为关节 i i i的运动轴；
-
找 X X X轴：关节轴线相离时，在公垂线分析上定义 X X X轴，如果 a i a_i ai表示 Z i − 1 Z_{i-1} Zi−1与 Z Z Z之间的公垂线，则 X i X_i Xi的方向沿 a i a_i ai；关节轴线平行时，选取前一关节的公垂线共线的一条公垂线作为 X X X轴；关节轴线相交时， X X X的方向与两周的叉积方向相同。

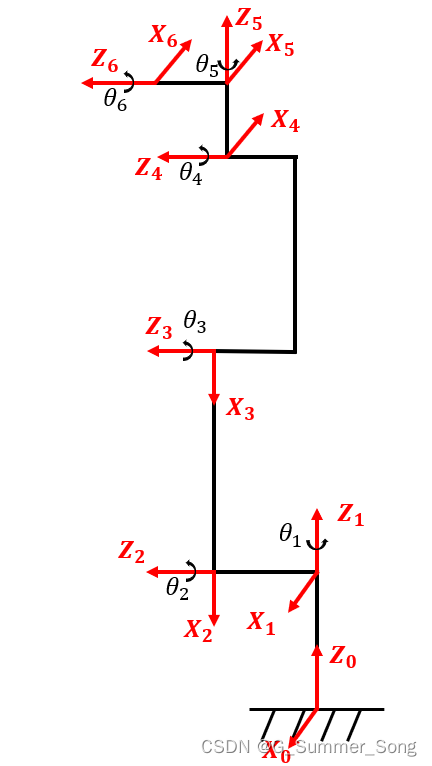

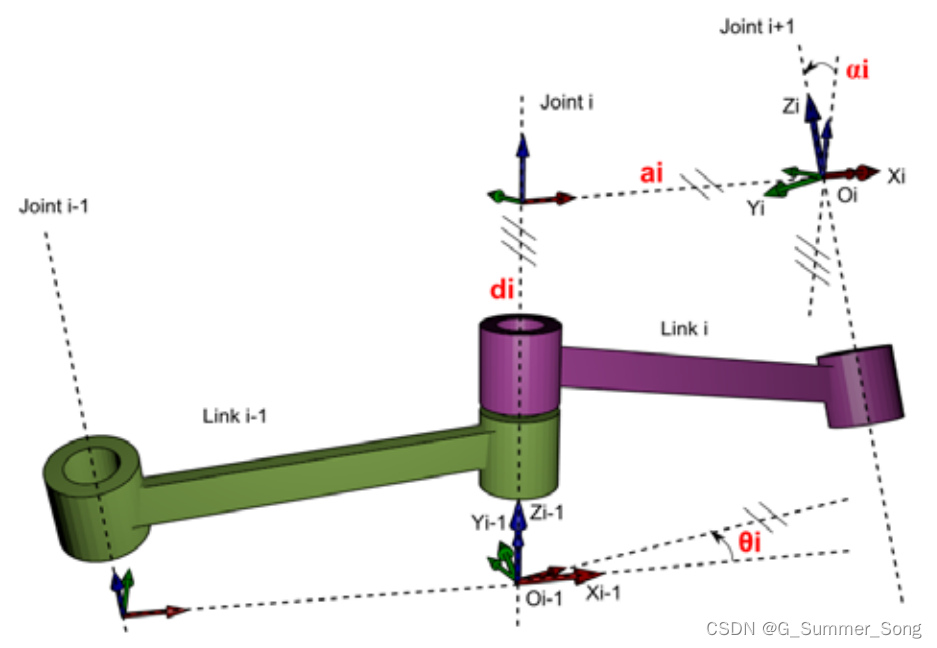

根据此建模规则，有SDH建模示意图如图1.1所示：
在该坐标系下，各DH参数的含义为：
- a i a_i ai：关节轴线 i − 1 i-1 i−1和关节轴线 i i i的公垂线长度；
- α i \alpha_i αi：关节轴线 i − 1 i-1 i−1和关节轴线 i i i的夹角，指向为从轴线 i − 1 i-1 i−1到轴线 i i i；
- d i d_i di：关节 i i i上的两条公垂线 a i a_i ai与 a i − 1 a_{i-1} ai−1之间的距离，沿关节轴 i i i测量；
- θ i \theta_i θi：连杆 i i i相对于连杆 i − 1 i-1 i−1绕轴线 i i i的旋转角度，绕关节轴线 i − 1 i-1 i−1测量。
根据UR3机器人参数得到其DH参数如表1.1所示：
| 连杆序号 i i i | 连杆长度 a i / m m a_i/mm ai/mm | 连杆扭角 α i / r a d \alpha_i/rad αi/rad | 连杆距离 d i / m m d_i/mm di/mm | 关节转角 θ i / r a d \theta_i/rad θi/rad |
|---|---|---|---|---|
| 1 | 0 0 0 | π / 2 \pi/2 π/2 | 0 0 0 | θ 1 \theta_1 θ1 |
| 2 | 243.65 243.65 243.65 | 0 0 0 | 119.85 119.85 119.85 | θ 2 \theta_2 θ2 |
| 3 | 213 213 213 | 0 0 0 | − 92.85 -92.85 −92.85 | θ 3 \theta_3 θ3 |
| 4 | 0 0 0 | π / 2 \pi/2 π/2 | 83.4 83.4 83.4 | θ 4 \theta_4 θ4 |
| 5 | 0 0 0 | π / 2 \pi/2 π/2 | 83.4 83.4 83.4 | θ 5 \theta_5 θ5 |
| 6 | 0 0 0 | 0 0 0 | 82.4 82.4 82.4 | θ 6 \theta_6 θ6 |
1.1.2 改进型DH法（MDH）建模
改进型DH法建模规则如下：
-
找原点：找出关节轴 i i i和 i + 1 i+1 i+1之间的公垂线或关节轴 i i i和 i + 1 i+1 i+1的交点，以关节轴 i i i和 i + 1 i+1 i+1的交点或公垂线与关节轴 i i i的交点作为连杆坐标系 i i i的原点；
-
找 Z Z Z轴： Z i Z_i Zi轴沿关节轴 i i i的指向；
-
找 X X X轴： X i X_i Xi轴沿公垂线的指向，若关节轴 i i i和 i + 1 i+1 i+1相交，则规定 X i X_i Xi垂直于关节轴 i i i和 i + 1 i+1 i+1所在平面；
-
确定 Y Y Y轴：按照右手定则确定 Y i Y_i Yi轴。

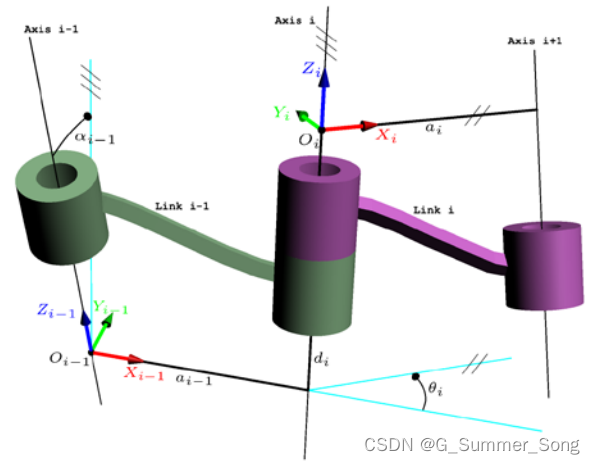

根据此建模规则，有MDH建模示意图如图1.3所示：

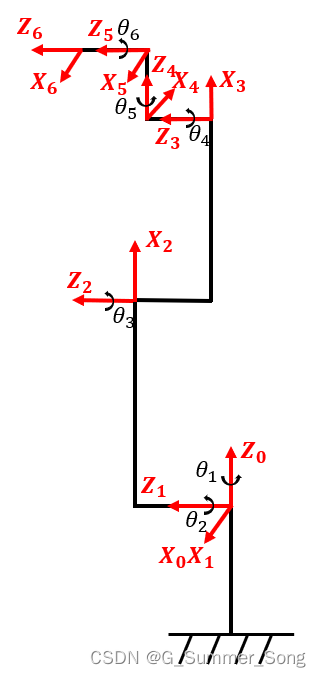

使用MDH法建立UR3机器人的连杆坐标系如图1.4所示：
其中各参数的含义如下：
-
a i − 1 a_{i-1} ai−1：沿 X i − 1 X_{i-1} Xi−1轴，从 Z i − 1 Z_{i-1} Zi−1移动到 Z i Z_i Zi的距离；
-
α i − 1 \alpha_{i-1} αi−1：沿 X i − 1 X_{i-1} Xi−1轴，从 Z i − 1 Z_{i-1} Zi−1旋转到 Z i Z_i Zi的角度；
-
d i d_i di：沿 Z i Z_i Zi轴，从 X i − 1 X_{i-1} Xi−1 移动到$ X_i$的距离；
-
θ i \theta_i θi：沿 Z i Z_i Zi轴，从 X i − 1 X_{i-1} Xi−1旋转到$ X_i$的角度；
根据UR3机器人参数得到其DH参数如表1.2所示：
| 连杆序号 i i i | 连杆长度 a i − 1 / m m a_{i-1}/mm ai−1/mm | 连杆扭角 α i − 1 / r a d \alpha_{i-1}/rad αi−1/rad | 连杆距离 d i / m m d_i/mm di/mm | 关节转角 θ i / r a d \theta_i/rad θi/rad |
|---|---|---|---|---|
| 1 | 0 0 0 | 0 0 0 | 151.9 151.9 151.9 | θ 1 \theta_1 θ1 |
| 2 | 0 0 0 | π / 2 \pi/2 π/2 | 119.85 119.85 119.85 | θ 2 \theta_2 θ2 |
| 3 | − 243.65 -243.65 −243.65 | 0 0 0 | 0 0 0 | θ 3 \theta_3 θ3 |
| 4 | − 213 -213 −213 | 0 0 0 | − 9.45 -9.45 −9.45 | θ 4 \theta_4 θ4 |
| 5 | 0 0 0 | π / 2 \pi/2 π/2 | 83.4 83.4 83.4 | θ 5 \theta_5 θ5 |
| 6 | 0 0 0 | − π / 2 -\pi/2 −π/2 | 82.4 82.4 82.4 | θ 6 \theta_6 θ6 |
1.2 UR3机器人正运动学
根据所建立的坐标系，分别在SDH坐标系以及MDH坐标系下进行正运动学的建模。
1.2.1 SDH坐标系下的正运动学建模
根据SDH坐标系下的连杆关系，有：
KaTeX parse error: No such environment: equation at position 8: \begin{̲e̲q̲u̲a̲t̲i̲o̲n̲}̲ T_{i}^{i-1}=Ro…
将式(1)右边的四个变换展开可得：
KaTeX parse error: No such environment: align at position 8: \begin{̲a̲l̲i̲g̲n̲}̲ T_i^{i-1}=\lef…
式中
i
=
1
,
2
,
3
,
.
.
.
,
6
i=1,2,3,...,6
i=1,2,3,...,6。
