8E1111中通过配置引脚对物理地址（physical address）、phy操作模式（PHY operating mode）、自协商（Auto-Negotiation）、MDI交叉（ENA_XC）和物理连接类型配置选项。

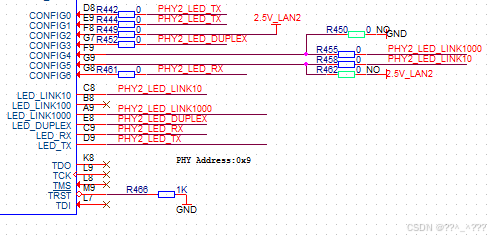

其中CONFIG[0:6]通过和下表pin相连进行配置

引脚	Bit[2:0]
VDDO	111
LED_LINK10	110
LED_LINK100	101
LED_LINK1000	100
LED_DUPLEX	011
LED_RX	010
LED_TX	001
VSS	000

接下来对config[6:0]对应的配置模式进行详细说明

引脚名	bit[2]	bit[1]	bit[0]
CONFIG0	PHYADR[2]	PHYADR[1]	PHYADR[0]
CONFIG1	ENA_PAUSE	PHYADR[4]	PHYADR[3]
CONFIG2	ANEG[3]	ANEG[2]	ANEG[1]
CONFIG3	ANEG[0]	ENA_XC	DIS_125
CONFIG4	HWCFG_MODE[2]	HWCFG_MODE[1]	HWCFG_MODE[0]
CONFIG5	DIS_FC	DIS_SLEEP	HWCFG_MODE[3]
CONFIG6	SEL_TWSI	INT_POL	75/50OHM

接下来对上述模式进行详细的说明，见下表

配置模式	描述
PHYADR[4:0]	PHY地址 MDC/MDIO模式下的PHY地址低5位地址位用于双向数据传输模式
ENA_PAUSE	使能暂停 0=默认寄存器4.11.10到00-铜 1=默认寄存器4.11.10到11-铜 0=默认寄存器4.8.7到00-光纤 1=默认寄存器4.8.7到11-光纤
ANEG[3:0]	铜模式的自协商配置。ANEG[3:0]决定是否自动协商开启，主/从首选项，以及运行速度和双工。ANEG[3:2]也决定在1000base-x模式下发布的双工 0000=强制10BASE-T半双工 0001=强制10BASE-T全双工 0010=强制100BASE-TX半双工 0011=强制100BASE-TX全双工 0100=自动协商，只发布1000BASE-T半双工，强制主机 0101=自动协商，只发布1000BASE-T半双工，强制从机 0110=自动协商，只发布1000BASE-T半双工，首选主机 0111=自动协商，只发布1000BASE-T半双工，首选从机 1000=自动协商，只发布1000BASE-T全双工，强制主机 1001=自动协商，只发布1000BASE-T全双工，强制从机 1010=自动协商，只发布1000BASE-T全双工，首选主机 1011=自动协商，只发布1000BASE-T全双工，首选从机 1100=自动协商，发布所有能力，强制主机 1101=自动协商，发布所有能力，强制从机 1110=自动协商，发布所有能力，首选主机 1111=自动协商，发布所有能力，首选从机
ANEG[3:2]	光纤模式的自协商配置。ANEG[3:2]决定是否自动协商应开启，并以速度和双工的方式运行。 01=强制1000BASE-X半双工 10=强制1000BASE-X全双工 11=启用自动协商，1000BASE-X全双工/自动协商， 1000BASE-X半双工
ENA_XC	使能交叉，ENA_XC选择是否开启MDI交叉功能，如果关闭MDI交叉功能，则设备采用MDI配置 0=不使能 1=使能
DIS_125	关闭125MHz时钟。 0 =开启125CLK 1 =关闭125CLK
HWCFG MODE[3:0]	硬件配置方式。HWCFG_MODE[3:0]指定交换机的工作模式 88年e1111设备。模式0001、0101、1001、1101、0111、1111、0011和1011可以被覆盖，如果自动选择铜/光纤接口是启用的（例如，如果选择了GMII到铜，但是PHY检测到光纤线路上有能量，如果DIS_FC = 0，模式将变成GMII到光纤） 0000 = SGMII与时钟SGMII自协商到铜 0100 = SGMII无时钟SGMII自协商到铜 1000 = 1000BASE-X无时钟，带有1000BASE-X 自协商到铜（GBIC） 1100 = 1000BASE-X无时钟，无1000BASE-X自协商到铜 0001 =保留 0101 =保留 1001 = RTBI到铜 1101 = TBI对铜 0010 =保留 0110 = RGMII到SGMII 1010 =保留 1110 = GMII到SGMII 0011 = RGMII到光纤 0111 = GMII到光纤 1011 = RGMII到铜 1111 = GMII 到铜
DIS_FC	禁用光纤/铜接口。DIS_FC用于开启或关闭光纤/铜接口的自动选择功能。（PHY根据在这些线路上检测到的能量自动在光纤和铜接口之间切换，如果自协商已经完成。） 0 =启用光纤/铜线自动选择 1 =禁用光纤/铜的自动选择
DIS_SLEEP	能量检测。DIS_SLEEP用于开启或关闭能量检测。 0 =使能能量检测 1 =关闭能量检测
SEL_TWSI	界面选择。SEL_TWSI选择是否启用MDC/MDIO接口或双线串行接口。 0 =选择MDC/MDIO接口 1 =选择“双线串行接口”
INT_POL	中断极性 0 = INTn信号为活动HIGH 1 = INTn信号激活LOW
75/50OHM	终端电阻。选择默认值50或75光纤（或SGMII）的输入或输出阻抗。详情请参阅注册表26.6和26.5。 0 = 50欧姆光纤端接 1 = 75欧姆光纤端接
