1 机器人模型创建
1.1 URDF建模原理
机器人组成(控制角度)
-
控制系统
-
关节控制 - 人机交互 - 系统监督 - 算法计算 - 处理器
-
驱动系统
-
电驱动 - 液压驱动 - 气压驱动
-
执行机构
-
电机 - 伺服 - 传动机构
-
传感系统
-
里程计 - 陀螺仪 - 加速度计 - 摄像头
什么是URDF?
-
一种使用XML格式描述的机器人模型文件。
-
Links:坐标系与几何关系
-
Joints:Links之间的连接关系
-
-
类似于D-H参数
-
可以描述完成的工作空间,不局限于机器人
link标签
- 描述机器人某个刚体部分的外观和物理属性;
- 描述连杆尺寸(size)、颜色(color)、形状(shape)、惯性矩阵(inertial metrix),碰撞参数(collision properties)等;
- 每个Link会成为一个坐标系。
joint标签
1.描述两个link之间的关系,分为六种类型;
- continuous 旋转关节,可以围绕单轴无限旋转
- revolute 旋转关节,类似于continuous,但是有旋转的角度极限
- prismatic 滑动关节,沿某一轴线移动的关节,带有位置极限
- planar 平面关节,允许在平面正交方向上平移或者旋转
- floating 浮动关节,允许进行平移、旋转运动
- fixed 固定关节,不允许运动的特殊关节
2.包括关节运动的位置和速度限制;
3.描述机器人关节的运动学和动力学属性。
robot标签
1.完整机器人模型的最顶层标签
2.link和joint标签都必须包含robot标签内
3.一个完整的机器人模型,由一系列link和joint组成
URDF建模存在哪些问题?
- 模型冗长,重复过多
- 参数修改麻烦,不便于二次开发
- 没有参数计算的功能;
- ……
1.2 机械臂URDF建模
URDF模型的进化版本——xacro模型文件
- 精简模型代码
- 创建宏定义
- 文件包含
- 提供可编程接口
- 常量
- 变量
- 数学计算
- 条件语句
2 MoveIt功能包
2.1 MoveIt!简介
- 一个易于使用的集成化开发平台
- 由一系列移动操作的功能包组成
- 运动规划
- 操作控制
- 3D感知
- 运动学
- 控制与导航算法
- ……
- 提供友好的GUI
- 可应用于工业、商业、研发和其他领域
- ROS社区中使用度排名前三的功能包
MoveIt!三大核心功能
**运动学:**KDL、Trac-IK、IKFasft……
**路径规划:**OMPL、CHOMP、SBPL……
**碰撞检测:**FCL、PCD……
https://zhuanlan.zhihu.com/p/90784465

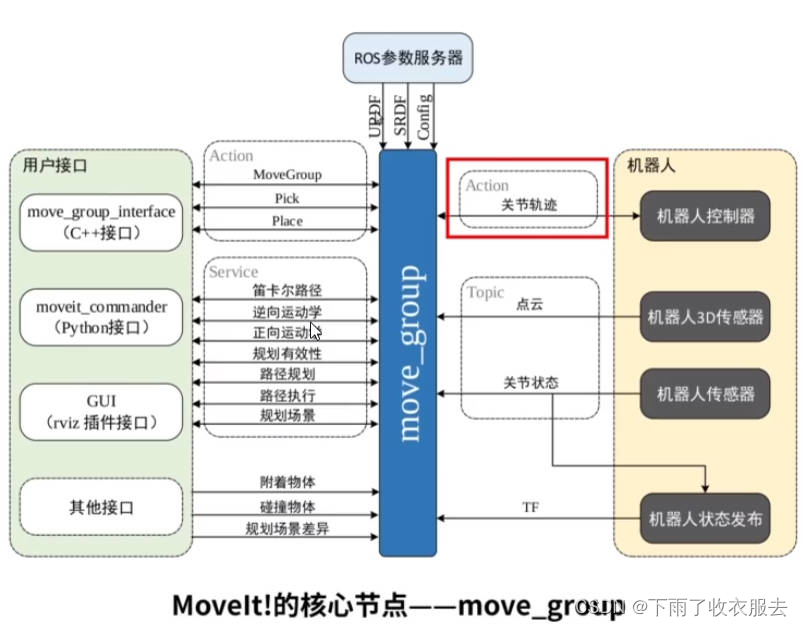

MoveIt!组成
- 用户接口(User Interface)
- C++:使用move_group_interface包提供的API
- Python:使用moveit_commander包提供的API
- GUI:使用MoveIt!的rviz插件
- ROS参数服务器
- URDF:robot_description参数,获取机器人URDF模型的描述信息
- SRDF:robot_description_semantic参数,获取机器人模型的配置信息
- config:机器人的其他配置信息,例如关节限位、运动学插件、运动规划插件等
- 机器人
- Topic和Action通信
MoveIt!流程
- **组装:**创建机器人URDF模型
- **配置:**使用MoveIt! Setup Assistant工具生成配置文件
- **驱动:**添加机器人控制器插件(controller)
- **控制:**MoveIt!控制机器人运动(算法仿真、物理仿真)
2.2 MoveIt!可视化配置
Moveit!可视化配置_qq_46095529的博客-优快云博客_可视化配置
10分钟玩转MoveIt可视化配置和仿真(内有福利) - 古月居 (guyuehome.com)
1.move_group:move_group是moveit的核心部分,可以综合机器人的各独立组件,为用户提供一系列的动作指令和服务。move_group类似于一个积分器,本身并不具备丰富的功能,主要做各功能包和插件的集成。它通过消息或服务的形式接收机器人上传的点云信息,joints的状态消息,还有机器人的tf tree,另外还需要ros的参数服务器提供机器人的运动学参数,这些参数会在使用setup assistant的过程中根据机器人的URDF模型文件,创建生成,包括SRDF文件和配置文件。
2.motion panning(运动规划):在moveit中,运动规划算法是由运动规划器(motion planner)完成,而规划器是作为插件来安装的,可以通过ROS的pluginlib接口来加载需要的规划器。运动规划算法有很多,每一个运动规划器都是moveit的一个插件,可以根据需求选用不同的规划算法,move_group默认使用的是OMPL算法。
3.Planning Scene(规划场景):可以为机器人创建一个具体的工作环境,加入一些障碍物。
4.Kinematics(运动学):运动学算法是机械臂各种算法中的核心,尤其是逆运动学算法IK(inverse kinematics)。什么是逆运动学(IK)?简单说,就是把终端位姿变成关节角度,q=IK§。p是终端位姿(xyz),q是关节角度。为什么要用IK?OMPL是采样算法,也就是要在关节空间采样。 这与无人车的规划有一个最明显的区别,无人车的目标就是在采样空间, e.g. 目标是(x,y), 采样空间也是(x,y). 但是对于机械臂,目标是终端空间位置(xyz), 但采样空间却是关节空间(q0,q1,…qN)。有了IK之后,我们就可以把三维空间的目标p转化为关节空间的目标q。那么这样就会让采样算法能算的更快,具体方法不赘述,这样的算法有RRT-Connect,BKPIECE等等双向采样算法。moveit使用插件的形式可以让用户灵活的选择需要使用的反向运动学算法,也可以选择自己的算法。moveit中默认的IK算法是numerical jacobian-base算法。
5.collision checking(碰撞检测):moveit使用CollisionWorld对象进行碰撞检测,采用FCL(Flexible Collision Library)功能包。碰撞检测是运动规划中最耗时的运算,往往会占用90%左右的时间,为了减少计算量,可用通过设置ACM(Allowed Collision Matrix)来进行优化,如果两个bodys之间的ACM设置为1,则意味着这两个bodys永远不会发生碰撞,不需要进行碰撞检测。
6.OMPL(open motion planning library):开源运动规划库,是一个运动规划的C++库,其中包含了很多运动规划领域的前沿算法。虽然OMPL里面提到了最优规划,但总体来说OMPL还是一个采样规划算法库。而采样规划算法中,最出名的莫过于RRT(rapidly-exploring random trees)和PRM(probabilistic roadmap)。 OMPL能做什么? 简单说,就是提供一个运动轨迹。给定一个机器人结构(假设有N个关节),给定一个目标(比如终端移到xyz),给定一个环境,那么OMPL会提供给你一个轨迹,包含M个数组,每一个数组长度是N,也就是一个完整的关节位置。沿着这个轨迹依次移动关节,就可以最终把终端移到xyz,当然,这个轨迹应当不与环境中的任何障碍发生碰撞。为什么用OMPL? 运动规划的软件库和算法有很多,而OMPL由于其模块化的设计和稳定的更新,成为最流行的规划软件库之一。很多新算法都在OMPL开发。很多其他软件(包括ROS/MoveIt)都使用OMPL做运动规划。
7.用moveit控制机器人大概分以下几步:
a.建立机器人URDF模型
b.建立机器人ros驱动
c.生成moveit配置文件
d.标定相机
e.修改moveit配置文件和launch文件
其中在进行仿真操作过程中,不需要b,d,e三个步骤。
2.3 在仿真环境玩转机械臂
2.3.1 ROS中的控制器插件
ros_control是什么?
- ROS为开发者提供的机器人控制的中间件
- 包含一系列控制器接口、传动装置接口、硬件接口、控制器工具箱等等
- 可以帮助机器人应用功能包快速落地,提高开发效率
**控制器管理器:**提供一种通用的接口来管理不同的控制器
**控制器:**读取硬件状态,发布控制命令,完成每个joint的控制
**硬件资源:**为上下两层提供硬件资源的接口
**机器人硬件抽象:**机器人硬件抽象和硬件资源直接打交道,通过write和read方法完成硬件操作
**真实机器人:**执行接收到的命令
控制器(Controllers):
- joint_state_controller:监控状态,发布topic。将注册到hardware_interface::JointStateInterface的所有资源的状态发布到类型为sensor_msgs/JointState的topic——joint_state_controller。
- joint_effort_controller:在关节上施加所需的力/扭矩
- joint_position_controller:最常用,位置控制
- joint_velocity_controller:速度输入进入PID控制器,该PID控制器向关节输出力/扭矩
2.3.2 完善机器人模型
**第一步:**为link添加惯性参数和碰撞属性
**第二步:**为joint添加传动装置 transmission,在这里添加输入,输出,驱动器,减速比等
**第三步:**添加gazebo控制器插件

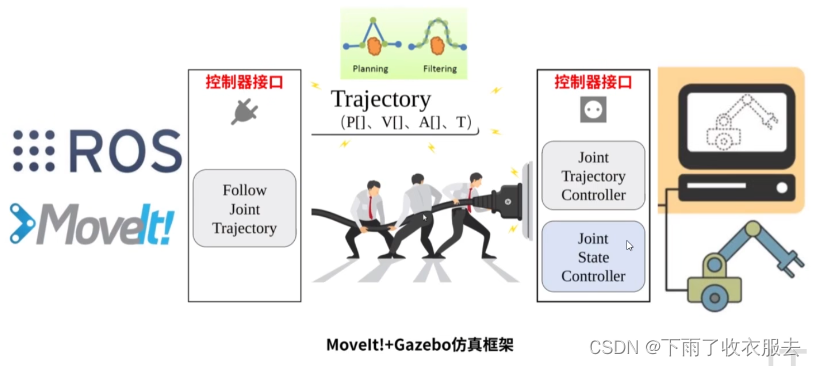

在gazebo中加载机器人模型

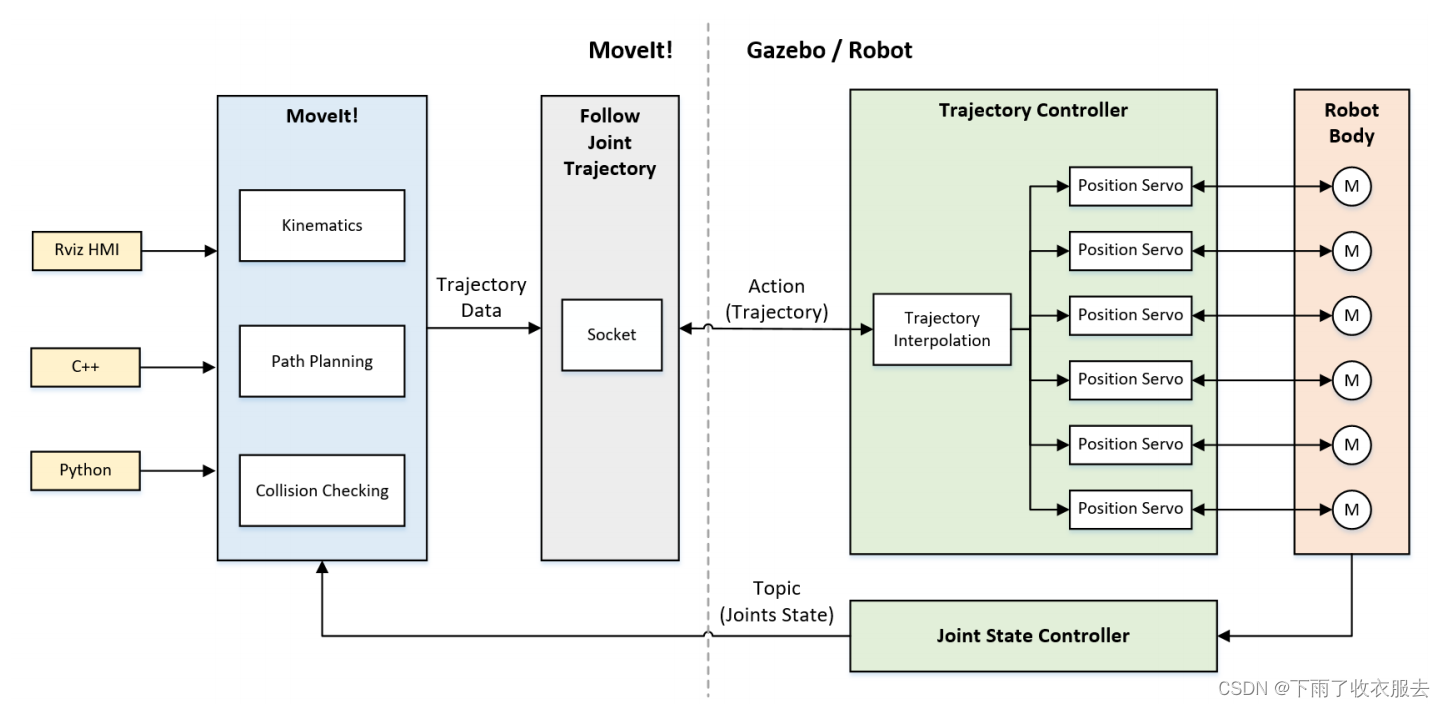

moveit输入用户指令,比如起始位置,输出轨迹数据,每个点通过位置速度加速度描述,为了通过话题发出来,还需要一个Follow Joint Trajectory
功能,通过通信接口发给机器人,机器人还需要对轨迹进行精插补,再驱动电机同步运动。机器人控制器还需要将每个电机的状态数据反馈给moveit来确定机器人是否到达指定位置,这样完成一个闭环。
2.3.3 构建Gazebo仿真
明确机械臂控制器接收哪些数据?
**Joint Trajectory Controller:**probot_gazebo/config/probot_anno_trajectory_control.yaml
**Joint State Controller:**probot_gazebo/config/probot_anno_gazebo_joint_states.yaml
**Follow Joint Trajectory:**moveit端控制器接口
关节轨迹控制器
- 线性样条:位置连续,速度、加速度不连续
- 三次样条:位置和速度连续,加速度不连续
- 五次样条:位置、速度、加速度都连续
控制器启动
probot_gazebo/…/probot_anno_trajectory_controller.launch
**打印轨迹:**rostopic echo /probot_anno/arm_joint_controller/follow_joint_trajectory/goal
里面包括关节的一些信息等
2.4 MoveIt!编程,驾驭机械臂运动控制
2.4.1 两种编程接口
“move _group" Python Interface
group = moveit_commander.MoveGroupCommander("left_arm")
pose_target = geometry_msgs.msg.Pose()
pose_target.orientation.w = 1.0
pose_target.position.x = 0.7
pose_target.position.y = -0.05
pose_target.position.z = 1.1
group.set_pose_target(pose_target)
plan1 = group.plan()
“move_group” C++ Interface
moveit::planning_interface::MoveGroup group("right_arm");
geometry_msgs::Pose target_pose;
target_pose.orientation.w = 1.0;
target_pose.position.x = 0.28;
target_pose.position.y = -0.7;
target_pose.position.z = 1.0;
group.setPoseTarget(target_pose);
moveit::planning_interface::MoveGroup::Plan my plan;
bool success = group.plan(my_plan);
编程流程
- 连接控制需要的规划组(控制谁)
- 设置目标位姿(关节空间或笛卡尔空间)
- 设置运动约束(可选,姿态等,比如端水不想打翻)
- 使用MoveIt!规划一条到达目标的轨迹
- 修改轨迹(如速度等参数)
- 执行规划出的轨迹
