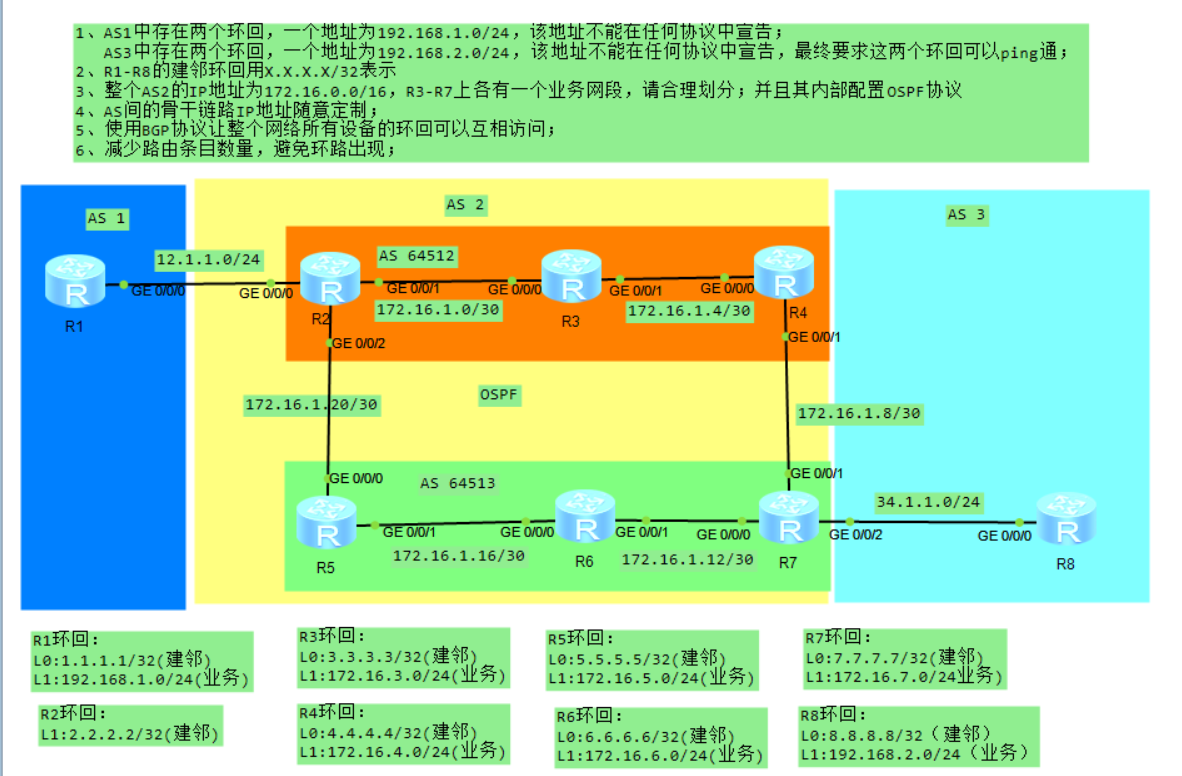

BGP 综合大实验

一、IP配置

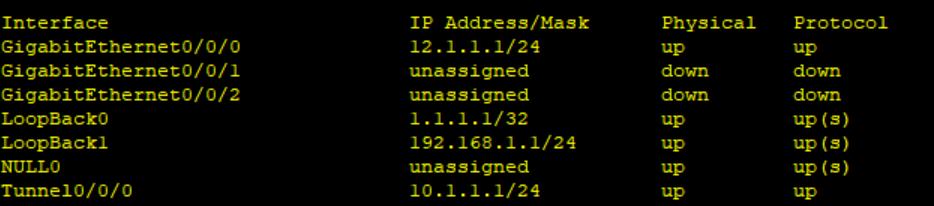

R1：

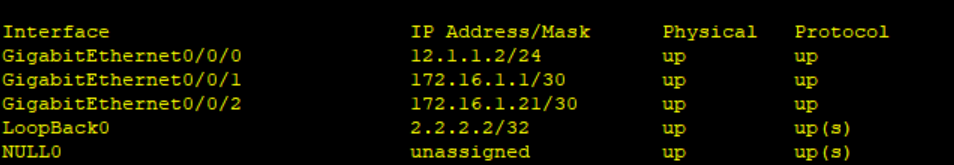

R2：

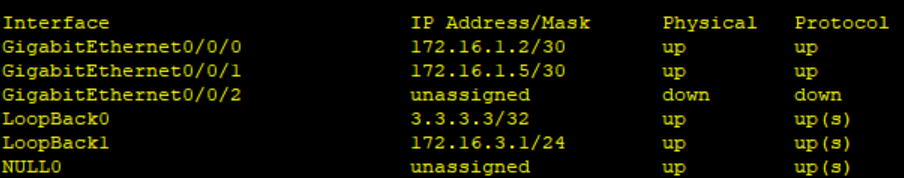

R3：

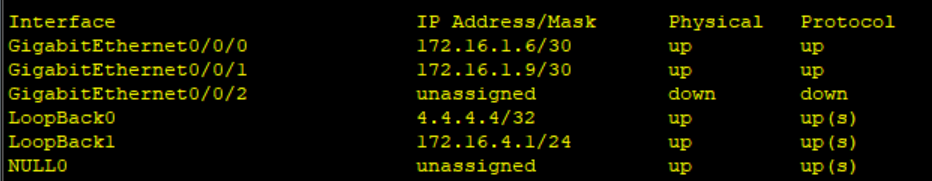

R4：

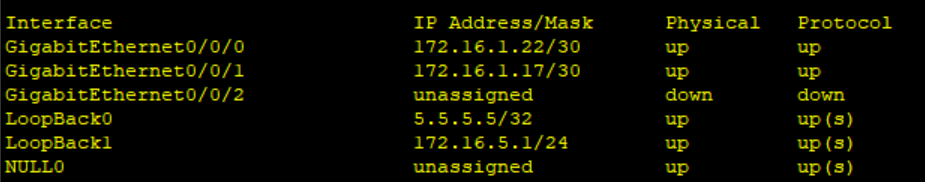

R5：

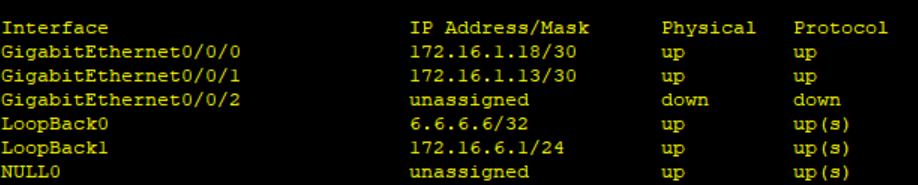

R6：

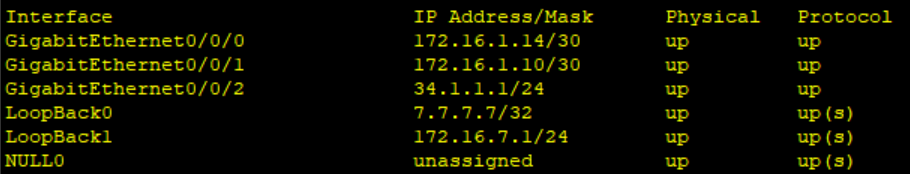

R7：

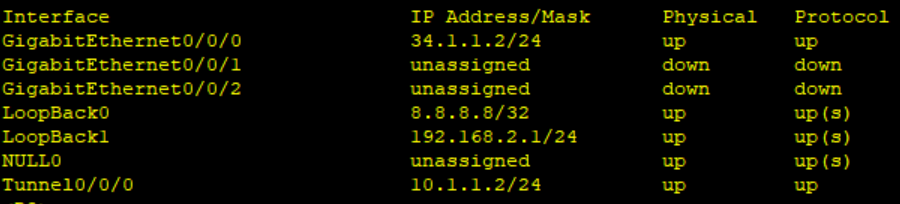

R8：

二、OSPF

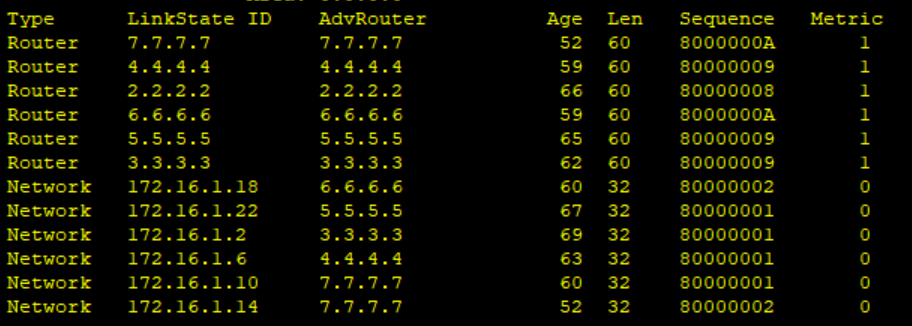

LSDB表：

三、BGP建邻

R1：

[R1]bgp 1

[R1-bgp]peer 12.1.1.2 as-number 2

R2：

[R2]bgp 64512
[R2-bgp]confederation id 2
[R2-bgp]confederation peer-as 64513
[R2-bgp]peer 12.1.1.1 as-number 1
[R2-bgp]peer 3.3.3.3 as-number 64512
[R2-bgp]peer 3.3.3.3 connect-interface  l0
[R2-bgp]peer 3.3.3.3 next-hop-local
[R2-bgp]peer 5.5.5.5 as-number 64513
[R2-bgp]peer 5.5.5.5 connect-interface  l0
[R2-bgp]peer 5.5.5.5 next-hop-local
[R2-bgp]peer 5.5.5.5 ebgp-max-hop

R3：

[R3]bgp 64512
[R3-bgp]confederation id 2
[R3-bgp]peer 2.2.2.2 as-number 64512
[R3-bgp]peer 2.2.2.2 connect-interface l0
[R3-bgp]peer 4.4.4.4 as-number 64512
[R3-bgp]peer 4.4.4.4 connect-interface l0

R4：

[R4]bgp 64512

[R4-bgp]con

[R4-bgp]confederation id 2

[R4-bgp]peer 3.3.3.3 as-number 64512

[R4-bgp]peer 3.3.3.3 connect-interface l0

R5：

[R5]bgp 64513
[R5-bgp]confederation id  2
[R5-bgp]confederation peer-as 64512
[R5-bgp]peer 2.2.2.2 as-number 64512
[R5-bgp]peer 2.2.2.2 connect-interface  l0
[R5-bgp]peer 2.2.2.2 next-hop-local
[R5-bgp]peer 2.2.2.2 ebgp-max-hop
[R5-bgp]peer 6.6.6.6 as-number 64513
[R5-bgp]peer 6.6.6.6 connect-interface  l0
[R5-bgp]peer 6.6.6.6 next-hop-local

R6：

[R6]bgp 64513
[R6-bgp]peer 5.5.5.5 as-number 64513
[R6-bgp]peer 5.5.5.5 connect-interface l0
[R6-bgp]confederation id 2
[R6-bgp]peer 7.7.7.7 as-number 64513
[R6-bgp]peer 7.7.7.7 connect-interface  l0

R7：

[R7]bgp 64513
[R7-bgp]confederation id 2
[R7-bgp]peer 6.6.6.6 as-number 64513
[R7-bgp]peer 6.6.6.6 connect-interface l0
[R7-bgp]peer 6.6.6.6 next-hop-local
[R7-bgp]peer 34.1.1.2 as-number 3

R8：

[R8]bgp 3

[R8-bgp]peer 34.1.1.1 as-number 2

四、宣告环回：

[R1-bgp]net 1.1.1.1 32

[R8-bgp]net 8.8.8.8 32

五、设置反射器

[R3-bgp]peer 4.4.4.4 reflect-client

[R6-bgp]peer 7.7.7.7 reflect-client

六、宣告业务网段

[R3-bgp]net 172.16.3.0 24

[R4-bgp]net 172.16.4.0 24

[R5-bgp]net 172.16.5.0 24

[R6-bgp]net 172.16.6.0 24

[R7-bgp]net 172.16.7.0 24

七、手动聚合路由

[R3-bgp]aggregate 172.16.0.0 16 detail-suppressed

[R4-bgp]aggregate 172.16.0.0 16 detail-suppressed

[R5-bgp]aggregate 172.16.0.0 16 detail-suppressed

[R6-bgp]aggregate 172.16.0.0 16 detail-suppressed

[R7-bgp]aggregate 172.16.0.0 16 detail-suppressed

八、防环

[R3]ip route-static 172.16.0.0 16 NULL 0

[R4]ip route-static 172.16.0.0 16 NULL 0

[R5]ip route-static 172.16.0.0 16 NULL 0

[R6]ip route-static 172.16.0.0 16 NULL 0

[R7]ip route-static 172.16.0.0 16 NULL 0

九、利用隧道让R1和R8的业务网段ping通


[R1]int Tunnel 0/0/0
[R1-Tunnel0/0/0]ip add 10.1.1.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre
[R1-Tunnel0/0/0]source 1.1.1.1
[R1-Tunnel0/0/0]destination 8.8.8.8

[R8]int Tunnel 0/0/0
[R8-Tunnel0/0/0]ip add 10.1.1.2 24
[R8-Tunnel0/0/0]tunnel-protocol gre
[R8-Tunnel0/0/0]source 8.8.8.8
[R8-Tunnel0/0/0]destination 1.1.1.1

[R1]ip route-static 192.168.2.0 24 10.1.1.2
[R8]ip route-static 192.168.1.0 24 10.1.1.1
