BGP综合实验报告

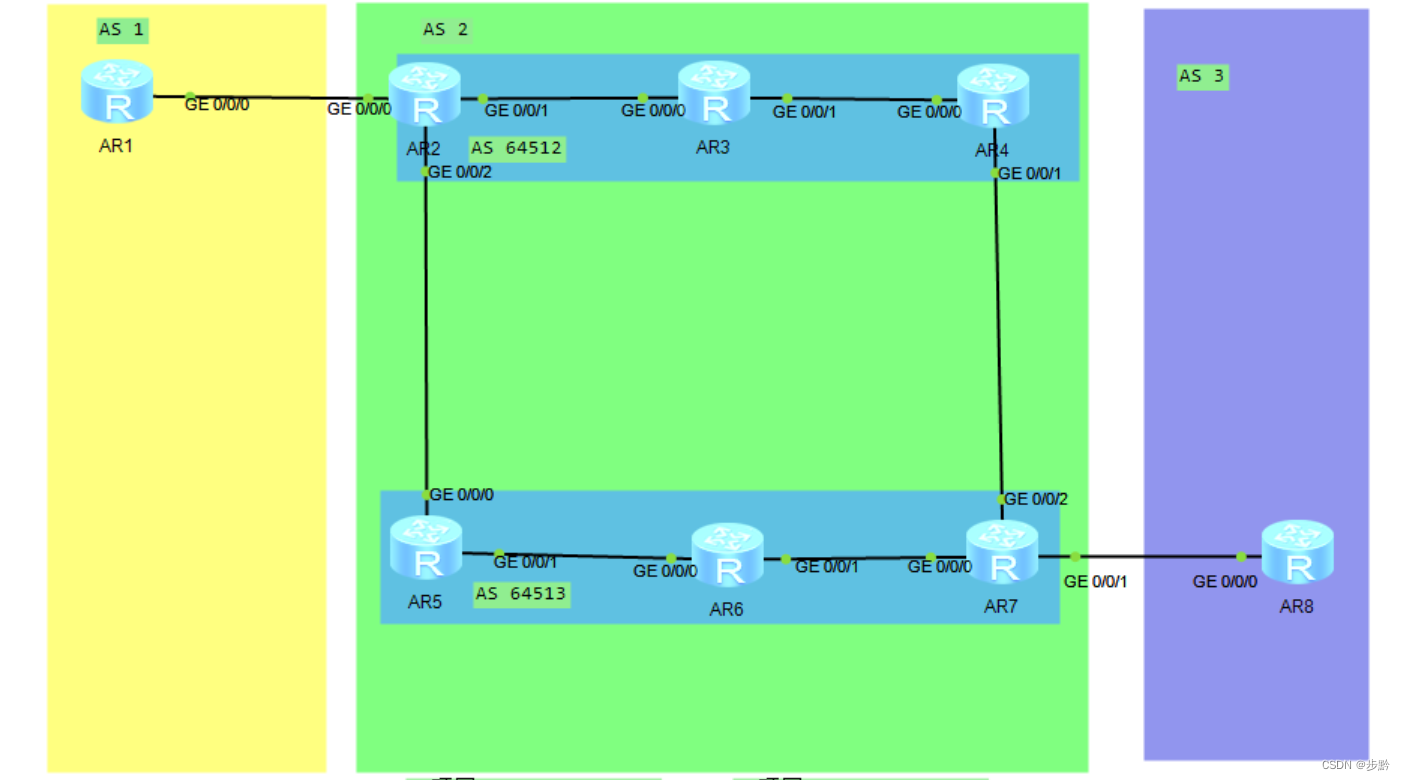

一，实验拓扑：

二，实验要求：

1、AS1中存在两个环回，一个地址为192.168.1.0/24，该地址不能在任何协议中宣告；AS3中存在两个环回，一个地址为192.168.2.0/24，改地址不能在任何协议中宣告，最终要求这两个环回可以ping；
2、整个AS2的ip地址为172.16.0.0/16（包含AR1和AR8的预留建邻环回地址），请合理划分；并且其内部配置ospf协议；（AS2中除了AR2没有业务网段其他都有一个业务网段）
3、AS间的骨干链路ip地址随意定制；
4、使用BGP协议让整个网络所有设备的换回可以互相访问；
5、减少路由条目数量，避免环路出现。

三，实验思路：

1.划分网段配置ip

如图所示为考虑到节约IP地址，以及网络广播风暴等问题，业务网段选用/24位掩码 需要5个，骨干链路选用/30位掩码 需要6个，用于建立邻居的环回接口/32位掩码 需要8个，所以先按照所需网段中规模最大的划分（划分7个/24位掩码的网段，其中5个作为业务网段，剩余两个再往下划分分别作为骨干链路及建邻环回口的网段）其划分过程如下：

***

(1)先划分出7个/24位掩码的网段：

172.16.0.0/24   (用于建邻环回接口网段划分)        172.16.00000000.0

172.16.1.0/24   (用于骨干链路接口网段划分)        172.16.00000001.0

...........................................................................

以下网段作为业务网段（为方便配置IP从172.16.3.0开始依次分配给AR3-AR7）

172.16.3.0/24

172.16.4.0/24

172.16.5.0/24

172.16.6.0/24

172.16.7.0/24

(2)将172.16.0.0/24划分建邻环回接口的网段(8个/32位掩码)：

172.16.0.1/32        172.16.0.00000001

172.16.0.2/32        172.16.0.00000011

172.16.0.3/32

172.16.0.4/32

172.16.0.5/32

172.16.0.6/32

172.16.0.7/32

172.16.0.8/32

(3)将172.16.1.0/24划分骨干链路接口的网段(6个/30位掩码)：

172.16.1.0/30                172.16.1.000000  00

172.16.1.4/30
