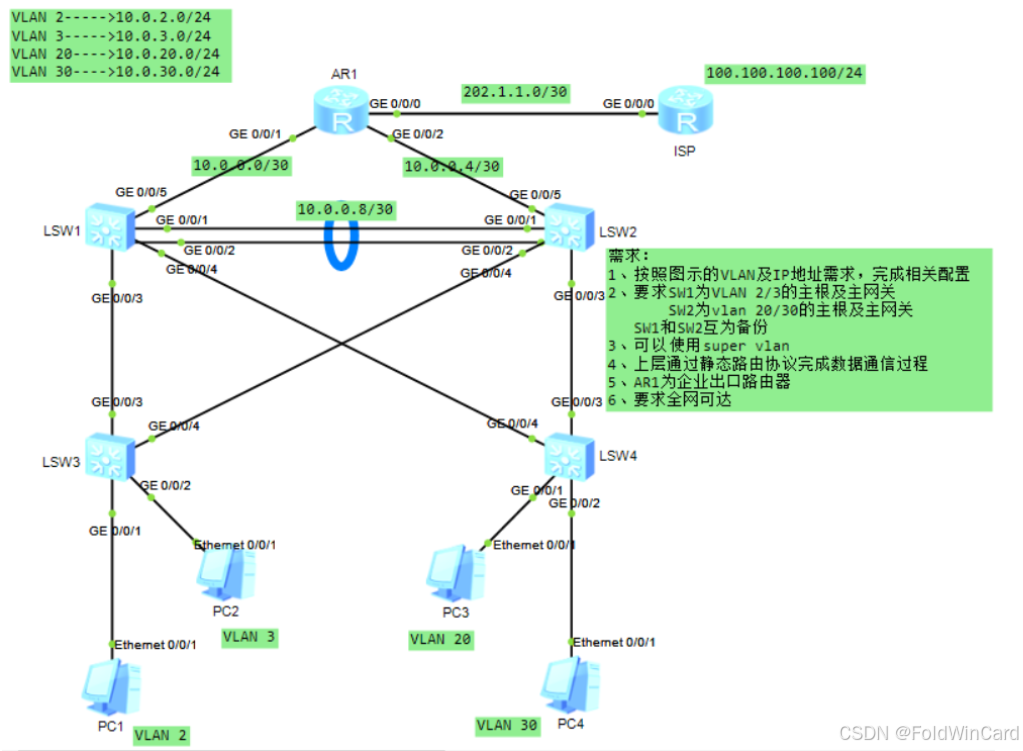

HCIP 第二次作业

交换机LSW1配置

1. 创建VLAN

进入系统视图： system - view

创建VLAN 2、3、20、30： vlan batch 2 3 20 30

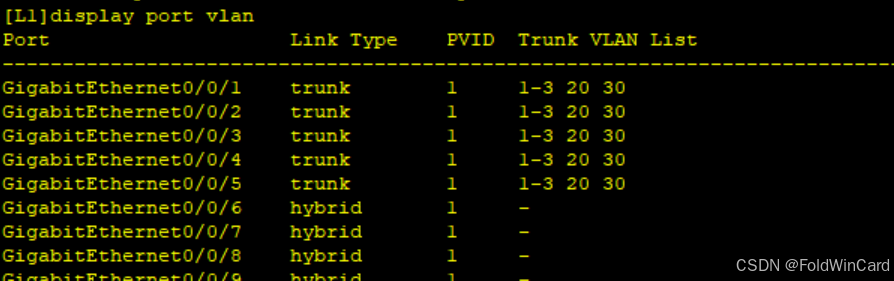

2. 配置接口类型及加入VLAN

GE0/0/1 - GE0/0/4接口配置为Trunk口并允许相关VLAN通过：

interface GigabitEthernet0/0/1
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

interface GigabitEthernet0/0/2
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

interface GigabitEthernet0/0/3
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

interface GigabitEthernet0/0/4
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit


GE0/0/5配置为Trunk口，允许VLAN通过：

interface GigabitEthernet0/0/5
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit


3. 配置VLANIF接口（网关）

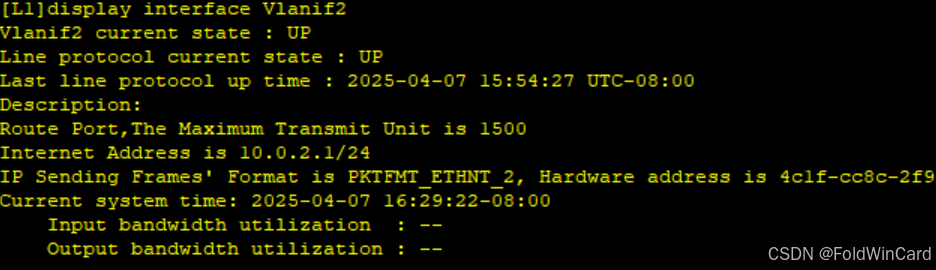

配置VLAN 2的网关：
plain

interface Vlanif2
ip address 10.0.2.1 24
quit

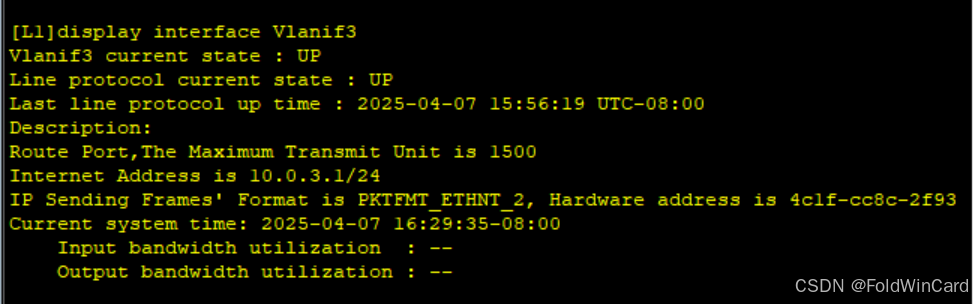

配置VLAN 3的网关：

interface Vlanif3
ip address 10.0.3.1 24
quit



4. 配置生成树协议（STP）

开启STP： stp enable

设置为VLAN 2和VLAN 3的根桥：

stp instance 1 root primary
stp instance 2 root primary


配置与LSW2的备份关系：

stp instance 3 root secondary
stp instance 4 root secondary


交换机LSW2配置

1. 创建VLAN

进入系统视图： system - view

创建VLAN 2、3、20、30： vlan batch 2 3 20 30

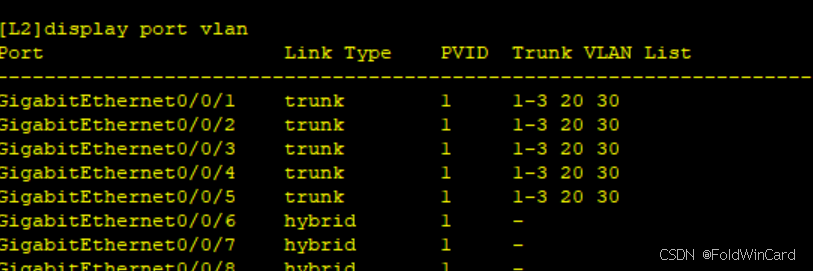

2. 配置接口类型及加入VLAN

GE0/0/1 - GE0/0/4接口配置为Trunk口并允许相关VLAN通过：

interface GigabitEthernet0/0/1
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

interface GigabitEthernet0/0/2
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

interface GigabitEthernet0/0/3
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

interface GigabitEthernet0/0/4
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

GE0/0/5配置为Trunk口，允许VLAN通过：

interface GigabitEthernet0/0/5
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

3. 配置VLANIF接口（网关）

配置VLAN 20的网关：

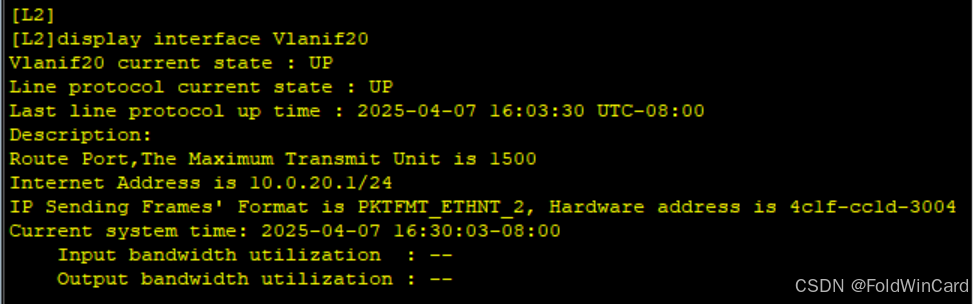

interface Vlanif20
ip address 10.0.20.1 24
quit

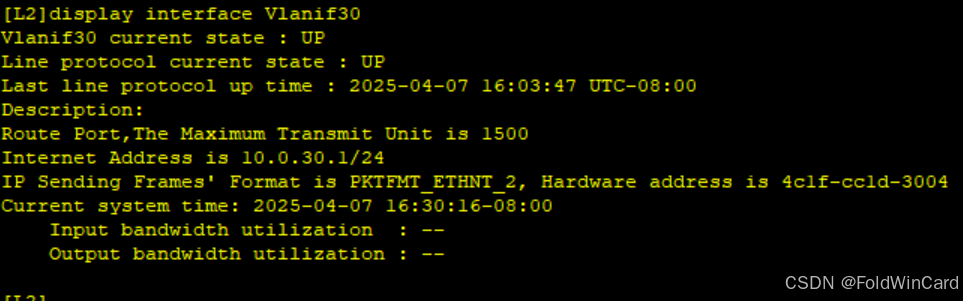

配置VLAN 30的网关：

interface Vlanif30
ip address 10.0.30.1 24
quit

4. 配置生成树协议（STP）
 开启STP： stp enable
 设置为VLAN 20和VLAN 30的根桥：

stp instance 3 root primary

stp instance 4 root primary

 配置与LSW1的备份关系：

stp instance 1 root secondary
stp instance 2 root secondary

交换机LSW3和LSW4配置

1. 创建VLAN

- 进入系统视图： system - view

- 创建VLAN 2、3、20、30： vlan batch 2 3 20 30

2. 配置接口类型及加入VLAN

- 连接PC的接口配置为Access口并加入相应VLAN：

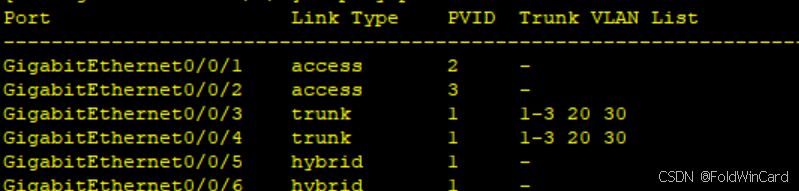

- 假设LSW3的GE0/0/1连接PC1（VLAN 2）：

interface GigabitEthernet0/0/1
port link - type access
port default vlan 2
quit


- 假设LSW3的GE0/0/2连接PC2（VLAN 3）：

interface GigabitEthernet0/0/2
port link - type access
port default vlan 3
quit

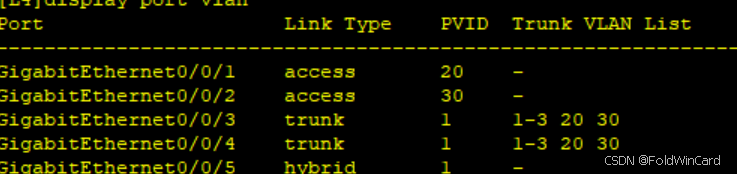

- 假设LSW4的GE0/0/1连接PC3（VLAN 20）：

interface GigabitEthernet0/0/1
port link - type access
port default vlan 20
quit


- 假设LSW4的GE0/0/2连接PC4（VLAN 30）：

interface GigabitEthernet0/0/2
port link - type access
port default vlan 30
quit


- 连接其他交换机的接口配置为Trunk口并允许相关VLAN通过：

interface GigabitEthernet0/0/3
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit

interface GigabitEthernet0/0/4
port link - type trunk
port trunk allow - pass vlan 2 3 20 30
quit


路由器AR1配置

1. 配置接口IP地址

- GE0/0/0接口：

interface GigabitEthernet0/0/0
ip address 202.1.1.1 30
quit


- GE0/0/1接口：

interface GigabitEthernet0/0/1
ip address 10.0.0.1 30
quit


- GE0/0/2接口：

interface GigabitEthernet0/0/2
ip address 10.0.0.5 30
quit


2. 配置静态路由

- 配置到VLAN 2、3、20、30的静态路由：

ip route - static 10.0.2.0 24 10.0.0.2
ip route - static 10.0.3.0 24 10.0.0.2
ip route - static 10.0.20.0 24 10.0.0.6
ip route - static 10.0.30.0 24 10.0.0.6


- 配置默认路由到ISP：

ip route - static 0.0.0.0 0 202.1.1.2


ISP路由器配置（假设）

1. 配置接口IP地址

- GE0/0/0接口：

interface GigabitEthernet0/0/0
ip address 202.1.1.2 30
quit


- 配置连接外部网络的接口（假设为GE0/0/1）：

interface GigabitEthernet0/0/1
ip address 100.100.100.100 24
quit


2. 配置静态路由（假设连接外部网络有相应需求）

- 配置到企业内部网络的静态路由：

ip route - static 10.0.2.0 24 202.1.1.1
ip route - static 10.0.3.0 24 202.1.1.1
ip route - static 10.0.20.0 24 202.1.1.1
ip route - static 10.0.30.0 24 202.1.1.1
