（13）AD&DA

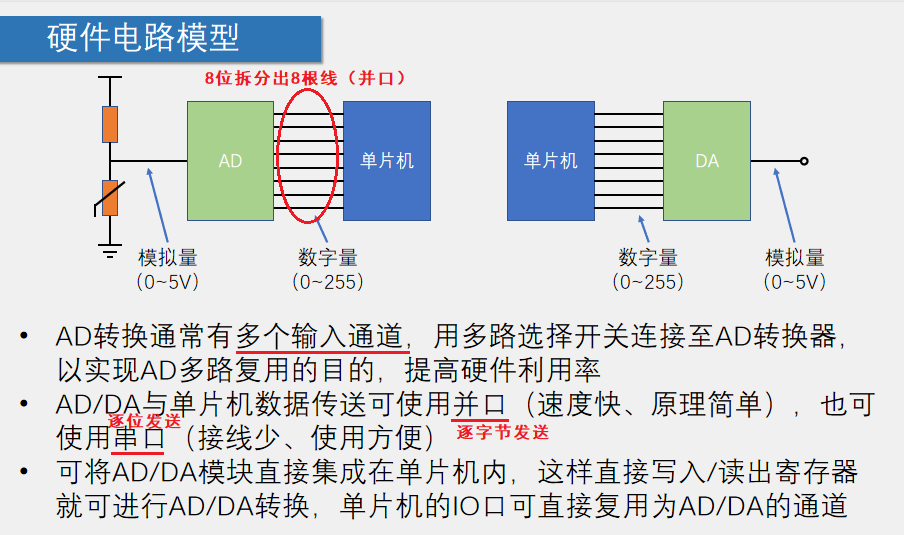

AD（Analog to Digital）：模拟-数字转换，将模拟信号转换为计算机可操作的数字信号，ADC模拟-数字转换器

DA（Digital to Analog）：数字-模拟转换，将计算机输出的数字信号转换为模拟信号，DAC数字-模拟转换器

AD/DA转换打开了计算机与模拟信号的大门，极大的提高了计算机系统的应用范围，也为模拟信号数字化处理提供了可能

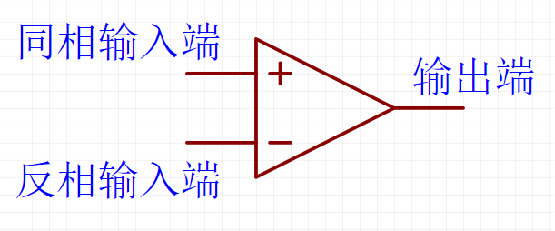

运算放大器：

运算放大器（简称“运放”）是具有很高放大倍数的放大电路单元。内部集成了差分放大器、电压放大器、功率放大器三级放大电路，是一个性能完备、功能强大的通用放大电路单元，由于其应用十分广泛，现已作为基本的电路元件出现在电路图中

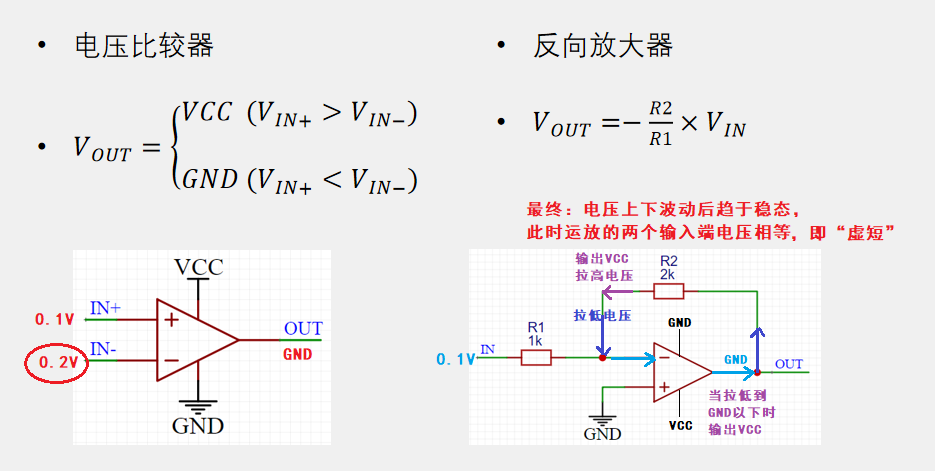

运算放大器可构成的电路有：电压比较器、反相放大器、同相放大器、电压跟随器、加法器、积分器、微分器等

运算放大器电路的分析方法：虚短、虚断（负反馈条件下）

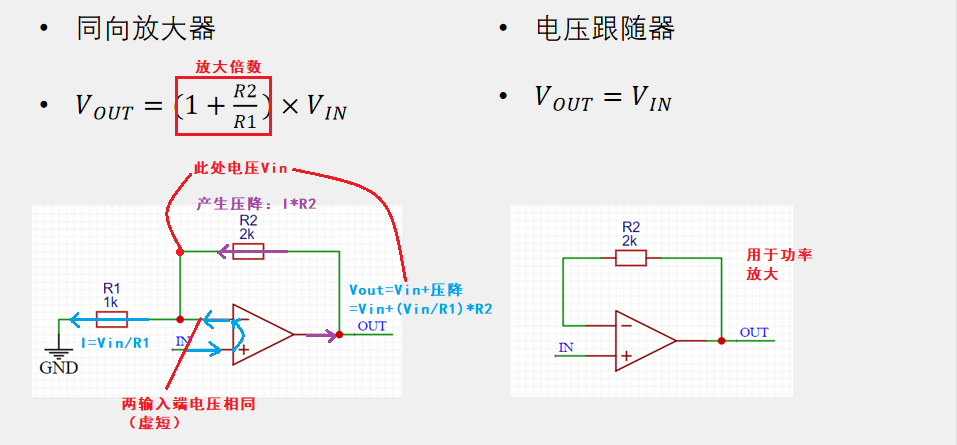

运放电路：

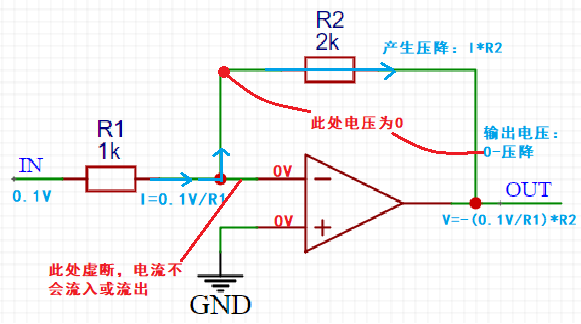

虚断：

压降：电流流过负载以后相对于同一参考点的电势（电位）变化称为电压降，简称压降。

简单的说，负载两端的电势差（电位差）就可以认为是电压降。电压降是电流流动的推动力。如果没有电压降，也就不存在电流的流动。

DA原理：

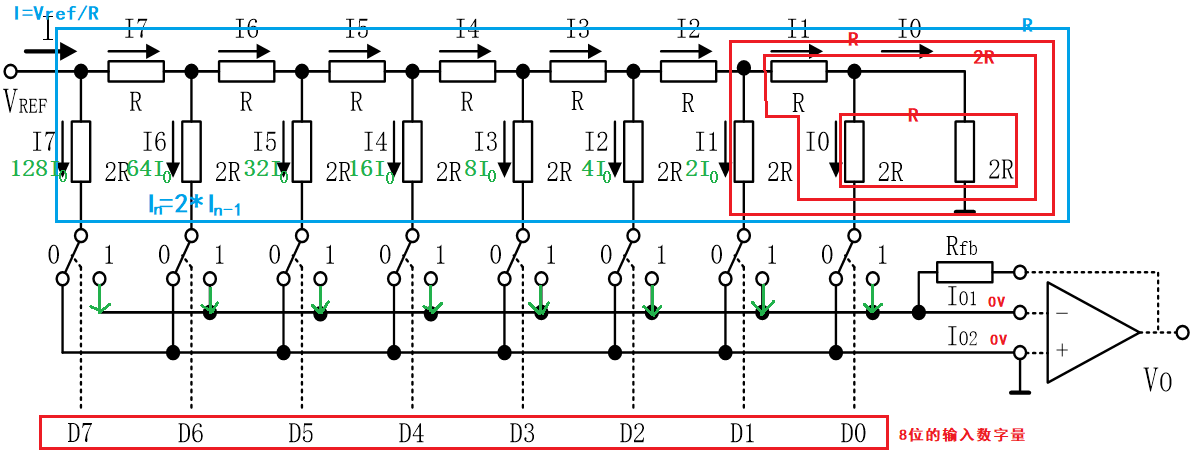

T型电阻网络DA转换器：

PWM型DA转换器：

AD原理：

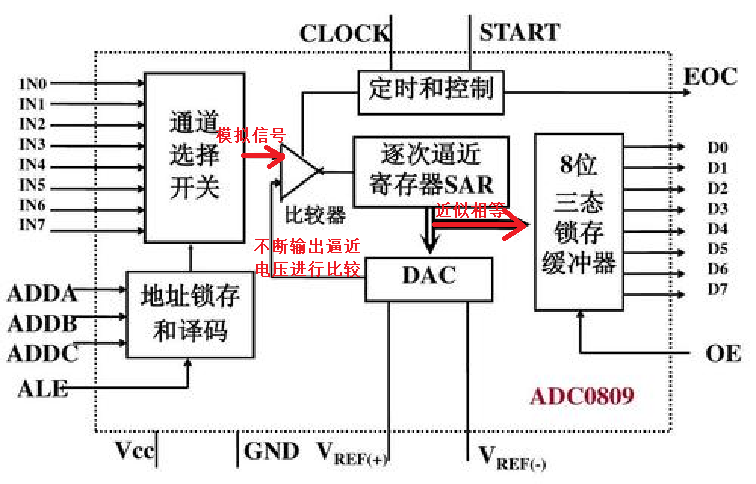

逐次逼近型AD转换器：

AD/DA性能指标

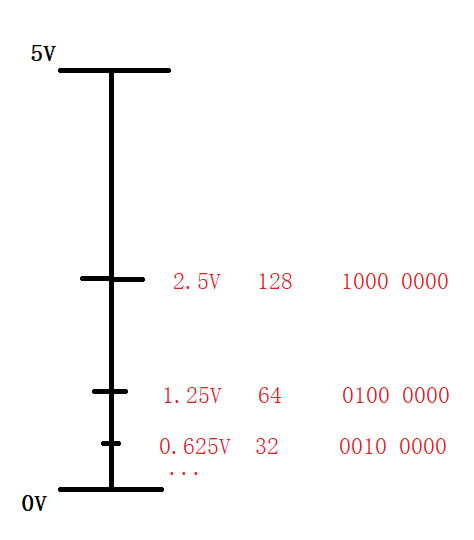

分辨率：指AD/DA数字量的精细程度，通常用位数表示。例如，对于5V电源系统来说，8位的AD可将5V等分为256份，即数字量变化最小一个单位时，模拟量变化5V/256=0.01953125V，所以，8位AD的电压分辨率为0.01953125V，AD/DA的位数越高，分辨率就越高

转换速度：表示AD/DA的最大采样/建立频率，通常用转换频率或者转换时间来表示，对于采样/输出高速信号，应注意AD/DA的转换速度

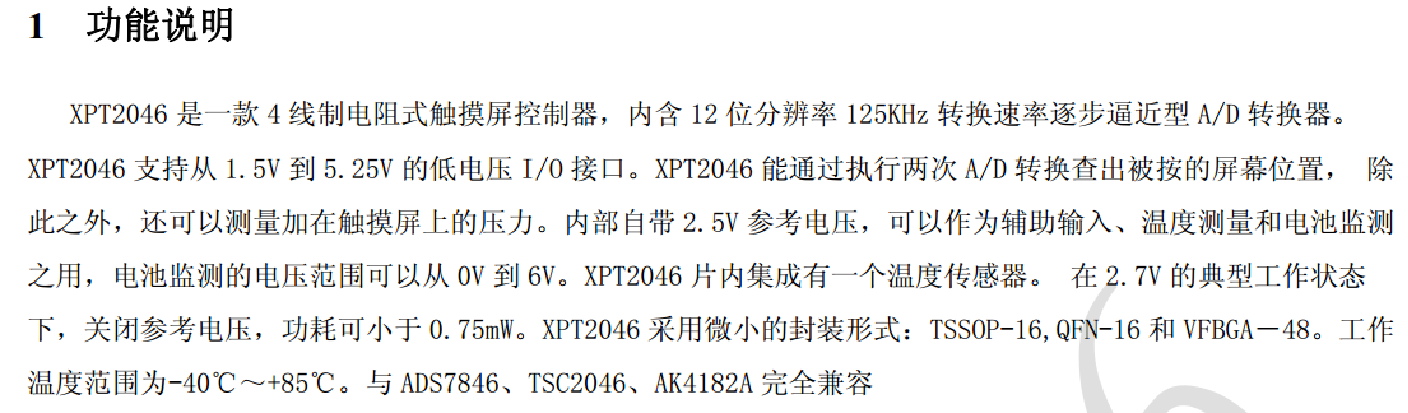

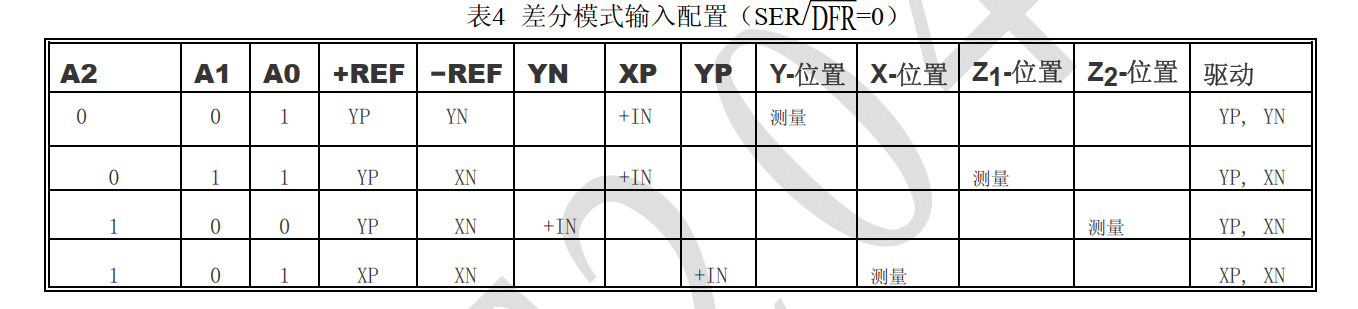

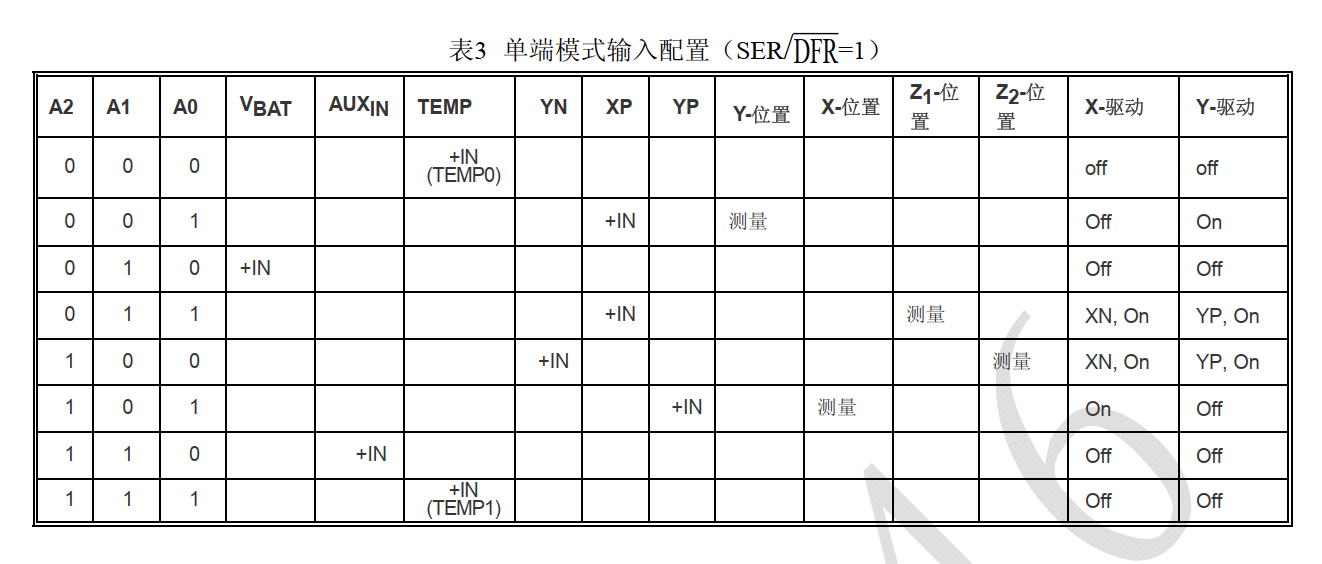

XPT2046：

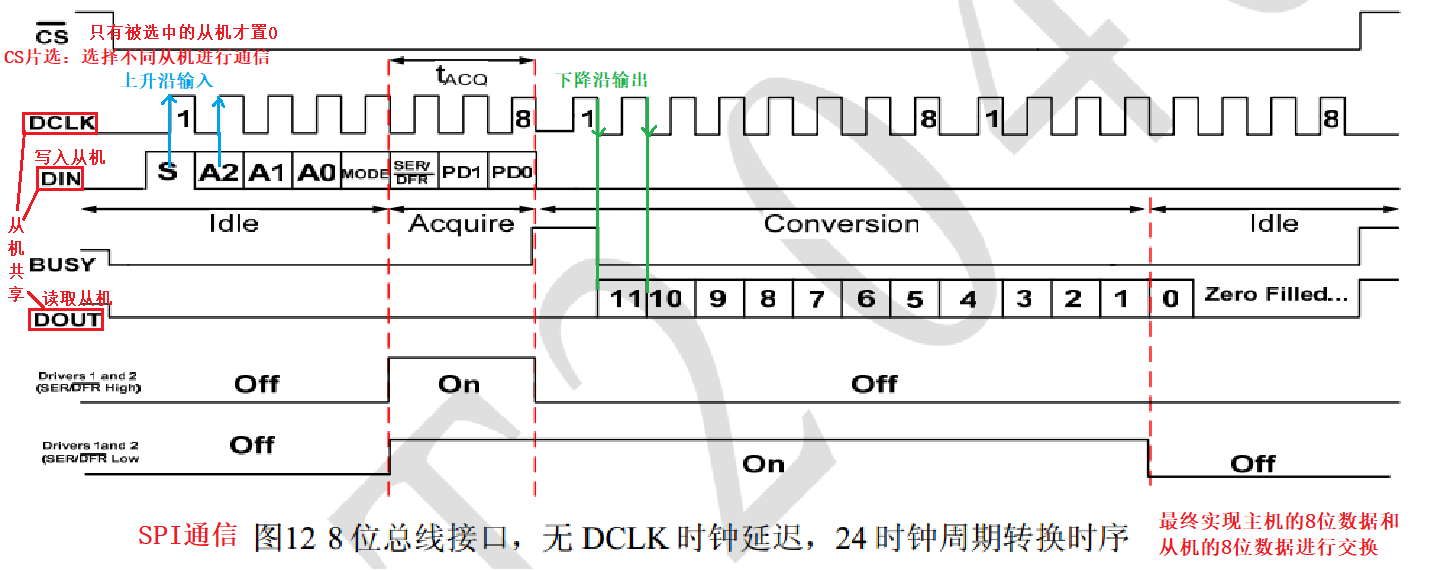

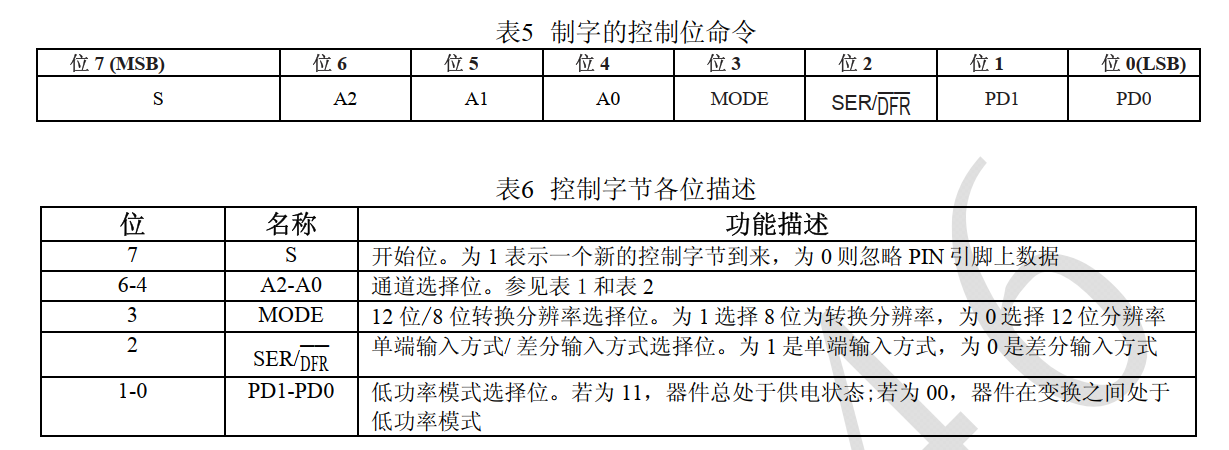

XPT2046时序：

sbit XPT2046_CS = P3^5;
sbit XPT2046_DIN = P3^4;
sbit XPT2046_DOUT = P3^7;
sbit XPT2046_DCLK = P3^6;

/**
  * @brief  XPT2046读取AD值
  * @param  Command 命令字，范围：头文件内定义的宏，结尾的数字表示转换的位数
  * @retval AD转换后的数字量，范围：8位为0~255，12位为0~4095
  */
unsigned int XPT2046_ReadAD(unsigned char command){
	unsigned int ADvalue = 0;
	unsigned char i;

	XPT2046_DCLK = 0; // 初始化DCLK
	XPT2046_CS = 0; // 片选

	for(i = 0; i < 8; i++){
		XPT2046_DIN = command & (0x80 >> i); // 发送指令
		XPT2046_DCLK = 1; // 上升沿
		XPT2046_DCLK = 0;
	}
	for(i = 0; i < 16; i++){ // 读16位
		XPT2046_DCLK = 1; // 上升沿
		XPT2046_DCLK = 0;
		if(XPT2046_DOUT){ADvalue |= (0x8000 >> i);} // 16位，所以是0x8000

	}
	XPT2046_CS = 1;

	if(command & 0x08){ // 结果8位
		return ADvalue>>8;
	}else{ // 结果12位
		return ADvalue>>4;
	}
}

#define XPT2046_VBAT_8	0xAC  //读取AIN2，光敏电阻
#define XPT2046_AUX_8		0xEC
#define XPT2046_XP_8		0x9C	// 读取AIN0，可调电阻
#define XPT2046_YP_8		0xDC //读取AIN1，热敏电阻

#define XPT2046_VBAT_12	0xA4
#define XPT2046_AUX_12	0xE4
#define XPT2046_XP_12		0x94	//0xBC
#define XPT2046_YP_12		0xD4


void main(){

	LCD_Init();
	LCD_ShowString(1,1,"ADJ  NTC  GR");
	while(1){
		ADvalue = XPT2046_ReadAD(XPT2046_XP_8);  // 读取AIN0，可调电阻
		LCD_ShowNum(2,1, ADvalue, 3);
		ADvalue = XPT2046_ReadAD(XPT2046_YP_8);		//读取AIN1，热敏电阻
		LCD_ShowNum(2,6,ADvalue,3);
		ADvalue = XPT2046_ReadAD(XPT2046_VBAT_8);	//读取AIN2，光敏电阻
		LCD_ShowNum(2,11,ADvalue,3);
		Delay(100);
	}
}
