(11)LCD1602液晶显示屏

LCD1602是一种16x2字符的液晶显示模块,支持ASCII码和自定义字符。它有特定的时序结构,包括清显示、光标控制、显示开关、功能设置等11条指令,用于控制显示内容和方式。用户可以通过这些指令进行数据显示和地址定位。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

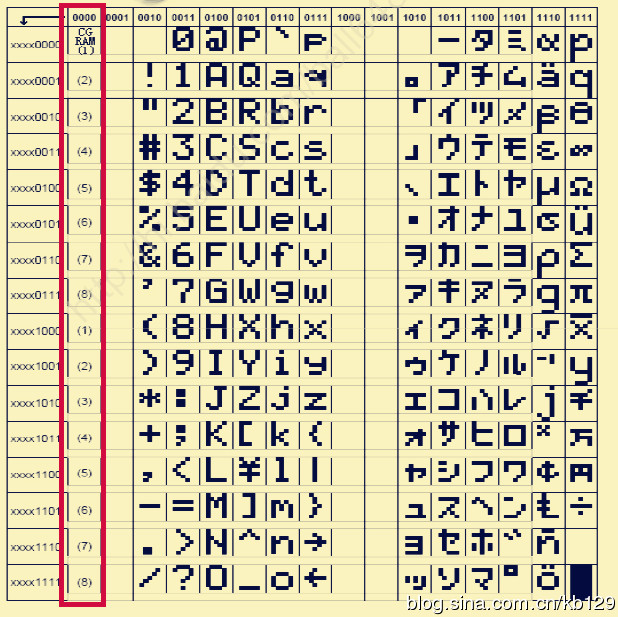

LCD1602(Liquid Crystal Display)液晶显示屏是一种字符型液晶显示模块,可以显示ASCII码的标准字符和其它的一些内置特殊字符,还可以有8个自定义字符,自带芯片扫描

显示容量:16×2个字符,每个字符为5*7点阵

请添加图片描述

请添加图片描述

请添加图片描述

请添加图片描述

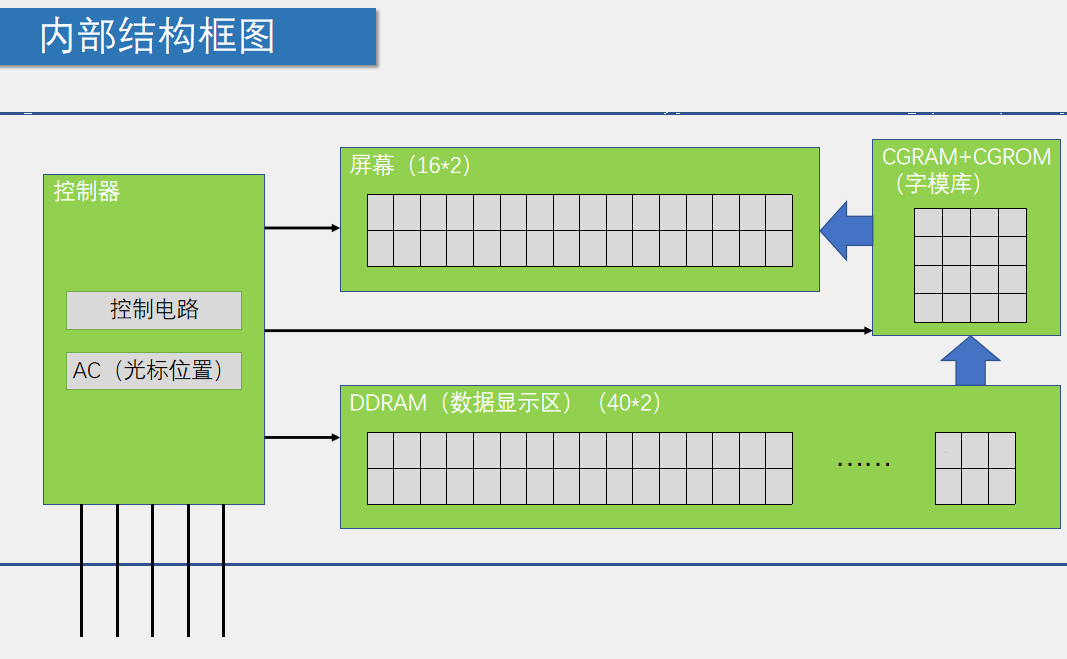

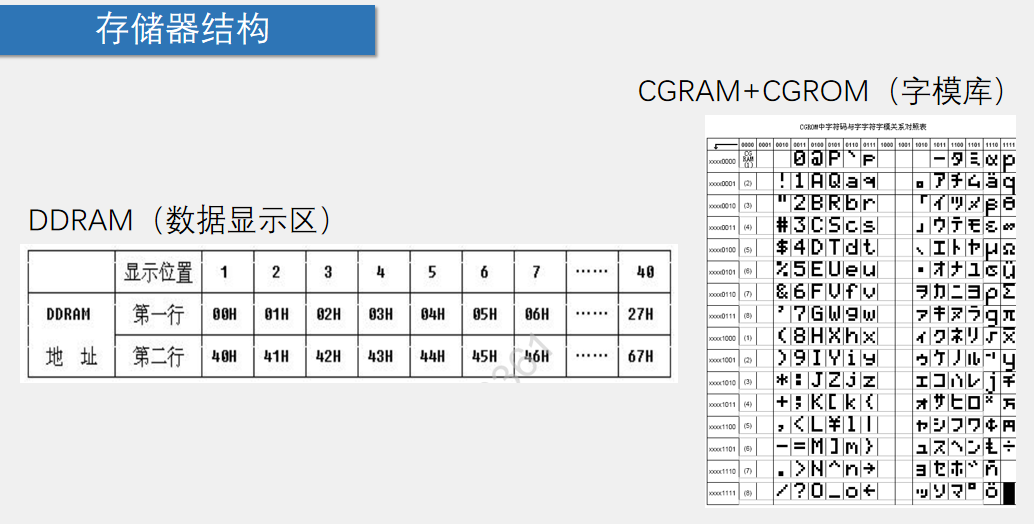

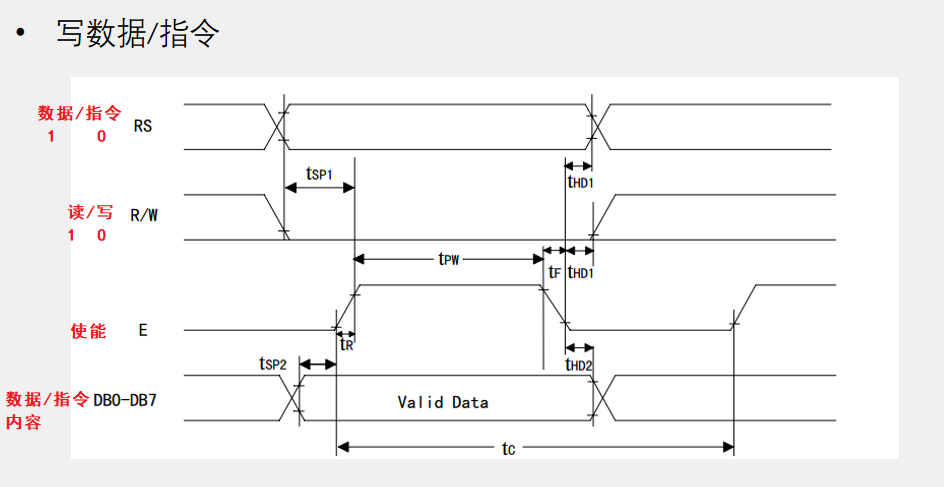

时序结构:

请添加图片描述

请添加图片描述

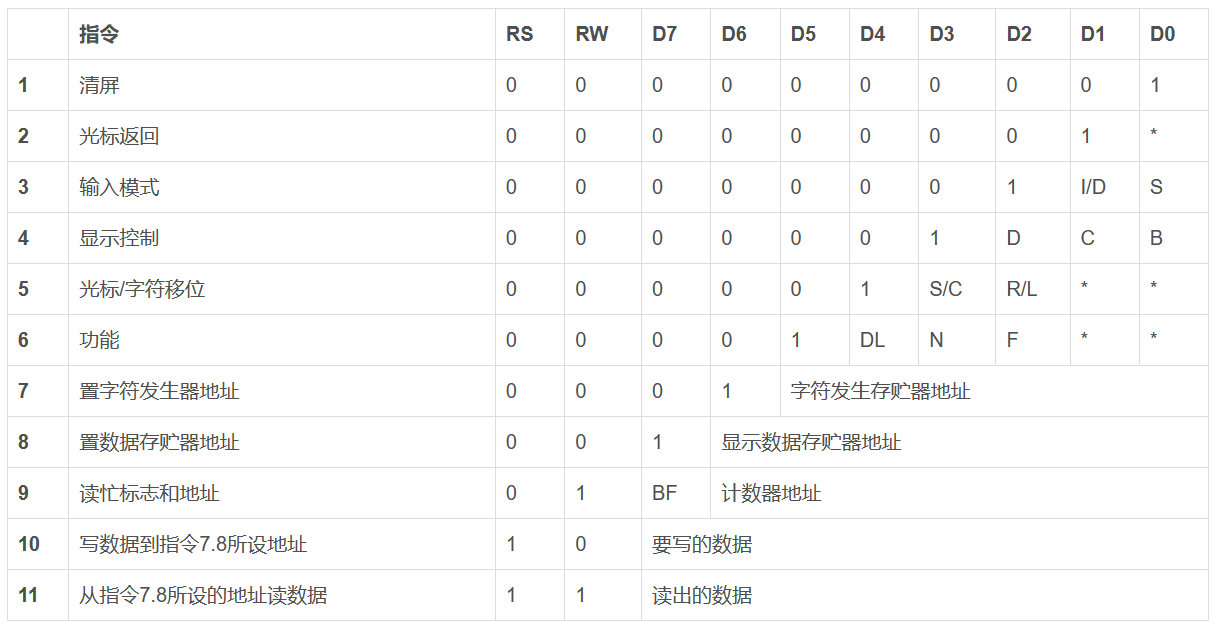

指令1:清显示,光标复位到地址00H位置。

指令2:光标复位,光标返回到地址00H。

指令3:光标和显示模式设置 I/D:光标移动方向,高电平右移,低电平左移,S:屏幕上所有文字是否左移或者右移。高电平表示有效,低电平则无效。

指令4:显示开关控制。 D:控制整体显示的开与关,高电平表示
