💥1 概述

基于所有三相的集束导体组成的三相单回路传输系统研究

摘要：本文聚焦于基于所有三相的集束导体组成的三相单回路传输系统，深入剖析其基本构成、电气特性、运行优势、设计考量及未来发展方向。研究表明，该系统通过集束导体技术与三相紧密排列的融合，显著提升了输电容量、降低了损耗、优化了电晕性能并改善了电磁兼容性，尽管在设计和施工方面存在挑战，但随着相关技术的进步，这些问题有望得到解决，具有广阔的发展前景。
关键词：三相单回路传输系统；集束导体；电气特性；运行优势

一、引言

随着全球能源需求的持续增长以及远距离输电的日益常态化，传统电力传输模式在面对大容量、长距离输电时，暴露出诸多问题，如线路损耗大、电压跌落严重、电磁兼容性差以及防雷性能不足等。为克服这些挑战，电力工程师不断探索新的技术和设计理念，基于所有三相的集束导体组成的三相单回路传输系统应运而生，成为电力传输技术领域的研究热点。

基于所有三相的集束导体组成的三相单回路传输系统，是一种广泛应用于电力系统的传输方式。在我国，随着电力行业的快速发展，这种传输系统在电力输送、配电以及新能源接入等方面发挥着越来越重要的作用。

三相单回路传输系统主要由三相电源、集束导体和传输线路组成。其中，集束导体是由三根相互绝缘的导线组成，它们按照一定的间距排列在一起，形成了稳定的传输通道。这种传输系统具有以下几个优点：

1.高效传输：三相单回路传输系统能够实现电能的高效传输，降低输电损耗。相较于单相传输，三相传输具有更高的传输效率，能够在相同的输电容量下减少输电线路的尺寸和重量。

2.系统稳定性：集束导体的结构设计使得三相单回路传输系统具有较好的抗干扰能力和系统稳定性。在传输过程中，三相电流相互平衡，降低了电磁干扰和电压不平衡等问题。

3.可靠性高：集束导体采用绝缘材料进行封装，具有良好的绝缘性能和抗老化性能，提高了整个传输系统的可靠性。同时，传输线路采用金属导体，具有较高的导电性能和抗拉伸性能，进一步保证了系统的稳定运行。

4.安装维护方便：三相单回路传输系统采用模块化设计，安装和维护起来十分方便。集束导体结构紧凑，占地面积小，有利于节约土地资源。同时，传输线路的维护周期长，降低了运行成本。

5.适应性强：基于所有三相的集束导体组成的三相单回路传输系统，能够适应各种复杂的地理环境和气候条件。在我国，这种传输系统已经成功应用于高原、山区、沿海等地区，取得了良好的运行效果。

然而，在实际应用中，我们也需要关注三相单回路传输系统的一些潜在问题，如线路老化、绝缘损坏、电压不平衡等。为了确保系统的安全稳定运行，我们需要定期对传输系统进行检查和维护，及时发现并排除隐患。

综上所述，基于所有三相的集束导体组成的三相单回路传输系统在我国电力系统中具有广泛的应用前景。在今后的发展中，我们应当继续优化这种传输系统的设计和运行管理，提高其安全稳定性，以满足不断增长的电力需求。同时，也要关注新型传输技术的研发和应用。

二、系统基本构成

2.1 集束导体结构

集束导体是将多根导线以一定方式捆绑在一起，作为一个单元来传输电流。在基于所有三相的集束导体组成的三相单回路传输系统中，每一相（A、B、C相）均由多个子导线组成的集束导体构成。这些子导线之间保持一定的间距，通过间隔棒进行固定，形成一个等效的、更大的导体截面。这种捆绑可以是机械上的连接，也可以是空间上的紧密布局，其目的是优化三相之间的电磁耦合。例如，在具体设计中，子导线的数量、间距以及间隔棒的材质和结构等都会根据实际需求进行精心设计。

2.2 三相单回路传输系统整体架构

三相单回路传输系统是一种广泛应用的输电模式，其特点是每回路仅由三相导线构成，结构相对简单，造价较低，便于施工和维护。当与集束导体技术融合后，所有三相的集束导体被进一步捆绑在一起，这种独特的配置方式旨在最大限度地发挥集束导体的优势，同时优化整个传输系统的电磁特性，实现更高效、更稳定的电力传输。

三、电气特性分析

3.1 载流能力与散热特性

集束导体通过增加导体的等效表面积，有效降低了电流密度，从而减少了焦耳热损耗，提升了导体的载流能力。当所有三相集束导体捆绑在一起时，导体的整体散热条件也可能得到改善。例如，在相同输电容量下，相较于传统单根导线，集束导体的电流密度更低，产生的热量更少，能够承载更大的电流，满足大容量输电的需求。

3.2 电晕性能

电晕放电是高压输电线路中的常见现象，会导致能量损耗和无线电干扰。集束导体增大了导体的等效半径，使得导体表面的电场强度降低，从而显著抑制了电晕的发生，改善了线路的防晕性能。将所有三相捆绑，如果设计合理，甚至可以进一步均化三相电场分布。相关研究表明，采用集束导体的输电线路，其电晕损耗可大幅降低，有效减少了能源浪费和对周边环境的无线电干扰。

3.3 线路参数特性

集束导体增大了导体的几何均距，通常会导致线路的感抗略有下降，而容抗略有上升。通过所有三相的紧密排列，可以进一步调整相间和相对地的电容和电感，有助于平衡线路参数，减少线路压降。例如，在实际工程中，经过精确设计的三相集束导体传输系统，其线路压降可控制在较小范围内，保证了输电电压的稳定性。

3.4 电磁兼容性

三相集束导体紧密排列或捆绑在一起，可以使得三相磁场相互抵消的程度更高，从而降低线路周围的电磁辐射强度，改善线路的电磁兼容性。这对避免对周边电子设备和通信线路的干扰至关重要。在一些对电磁环境要求较高的区域，如城市中心、通信基站附近等，该系统的电磁兼容性优势尤为明显。

3.5 机械稳定性

集束导体相对于单根导线具有更好的机械稳定性，特别是在风荷载作用下，其抗振荡和抗风偏能力更强。如果所有三相集束导体通过特殊结构捆绑，理论上可以形成更稳定的机械结构，进一步提高抗自然灾害能力。例如，在强风天气下，传统单根导线容易发生舞动和振动，导致线路故障，而三相集束导体传输系统则能有效减少这种情况的发生。

四、运行优势

4.1 经济效益

尽管集束导体的初始投入可能略高于单根导线，但其在长期运行中带来的效益是显著的。更高的载流能力意味着在相同输电容量下，可能减少回路数量或输电走廊宽度，从而节省线路建设成本和土地占用费。优化的防晕性能降低了电晕损耗，减少了运行电能损耗，进一步降低了运行成本。例如，某大型输电工程采用三相集束导体传输系统后，在长期运行中，节省了大量的线路建设和维护成本，提高了经济效益。

4.2 输电效率与容量

通过集束导体技术，线路的传输容量得以显著提升，尤其适用于大容量远距离输电场景。同时，更低的线路损耗和更稳定的电压特性，保证了更高的输电效率，从而减少了能源浪费。相关实验数据表明，该系统的输电容量比传统系统提高了[具体比例]，输电效率也有明显提升。

4.3 环境与社会效益

降低的电晕损耗不仅意味着能源节约，也减少了电晕产生的可听噪声和无线电干扰，对周边环境和居民的影响更小。优化的电磁场分布也有助于减少对生物体和电子设备的潜在影响。例如，在一些居民区附近的输电线路采用该系统后，居民反映的噪声干扰明显减少，电磁环境得到了改善。

4.4 可靠性与安全性

集束导体增强了线路的机械强度和抗风偏能力，降低了舞动和振动发生的概率，从而减少了线路故障。同时，合理的电气设计也提高了系统的防雷性能和绝缘性能，保障了电力传输的安全可靠。在实际运行中，该系统的故障发生率明显低于传统系统，提高了供电的可靠性。

五、设计考量

5.1 间隔棒设计

对于所有三相集束导体捆绑在一起的系统，需要设计更为复杂和坚固的间隔棒或特殊连接件，以保证三相之间的绝缘距离、机械稳定性以及电磁性能。间隔棒的材料、结构、安装方式以及抗疲劳能力都需要经过严格的计算和试验。例如，间隔棒的材料应具有良好的绝缘性能和机械强度，结构要合理，能够承受各种运行工况下的机械负荷。

5.2 绝缘配合设计

三相导体之间的距离更近，对相间绝缘的要求更高。需要仔细进行绝缘配合设计，包括空气间隙、绝缘子串长度和类型等，以确保在正常运行和各种过电压条件下，系统都能保持足够的绝缘裕度。在设计过程中，要充分考虑系统的运行环境和过电压情况，选择合适的绝缘子串和确定合理的空气间隙。

5.3 机械应力分析

所有三相集束导体捆绑在一起，使得整个导线束的重量和风荷载集中度更高。这要求对杆塔结构、基础和导线弛度进行更精细的机械应力分析，确保其能够承受各种运行工况下的机械负荷。例如，杆塔结构要具有足够的强度和稳定性，基础要能够承受导线束的重量和风荷载，导线弛度要合理设置，以保证线路的安全运行。

5.4 施工与维护考量

紧凑的结构可能给施工带来一定的挑战，特别是在导线的展放、紧线和附件安装方面。同时，未来的线路巡检和故障维护也需要考虑其特殊结构带来的便利性或复杂性。需要开发相应的施工工艺和维护工具，提高施工效率和维护质量。例如，研发专门的导线展放设备和紧线工具，以及适用于该系统的故障检测设备。

5.5 电磁场仿真计算

由于三相导体之间的强耦合效应，传统的简化计算方法可能不足以准确预测其电磁场分布。需要借助更先进的电磁场仿真软件，对系统的电场、磁场、电晕起始电压、无线电干扰水平等进行精确计算和优化。通过仿真计算，可以提前发现设计中存在的问题，并进行优化改进，提高系统的性能。

六、未来发展方向

6.1 材料与结构创新

研发具有更高强度、更优异绝缘性能和更长使用寿命的间隔棒，以适应更紧凑的导体配置。同时，探索新型集束导体材料和结构，进一步提高系统的性能和可靠性。例如，研究新型复合材料间隔棒，具有更好的机械性能和绝缘性能，能够满足未来更高要求的输电系统。

6.2 智能监测系统开发

针对该类特殊结构线路，开发专门的智能监测系统，实时获取线路运行状态，并实现快速故障定位。通过智能监测系统，可以及时发现线路中的潜在问题，采取相应的措施进行处理，提高线路的运行可靠性和安全性。例如，利用传感器技术和物联网技术，实现对线路温度、振动、绝缘状况等参数的实时监测。

6.3 极端环境性能研究

深入研究系统在冰雪、强风、地震等极端自然条件下的性能表现，并提出相应的加固和防护措施。通过模拟极端环境条件下的试验，了解系统在这些条件下的运行特性，为实际工程中的设计和施工提供依据。例如，开展冰雪天气下线路的覆冰模拟试验，研究覆冰对线路的影响，并提出相应的防冰措施。

6.4 多场耦合分析

将电场、磁场、热场和力学场进行耦合分析，更全面地评估系统的综合性能。通过多场耦合分析，可以综合考虑各种因素对系统性能的影响，为系统的优化设计提供更准确的依据。例如，分析电场和热场的耦合作用对导线绝缘性能的影响，以及力学场和热场的耦合作用对杆塔结构的影响。

七、结论

基于所有三相的集束导体组成的三相单回路传输系统，通过巧妙地结合集束导体技术和三相紧密排列的理念，在提高输电容量、降低损耗、优化电晕性能以及改善电磁兼容性方面展现出巨大的潜力。尽管在设计和施工过程中存在一些挑战，但随着材料科学、结构工程和电磁场仿真技术的不断进步，这些问题有望得到有效解决。该系统代表了电力传输技术的一个重要发展方向，具有广阔的应用前景，将为构建高效、可靠的电力传输网络提供有力支持。

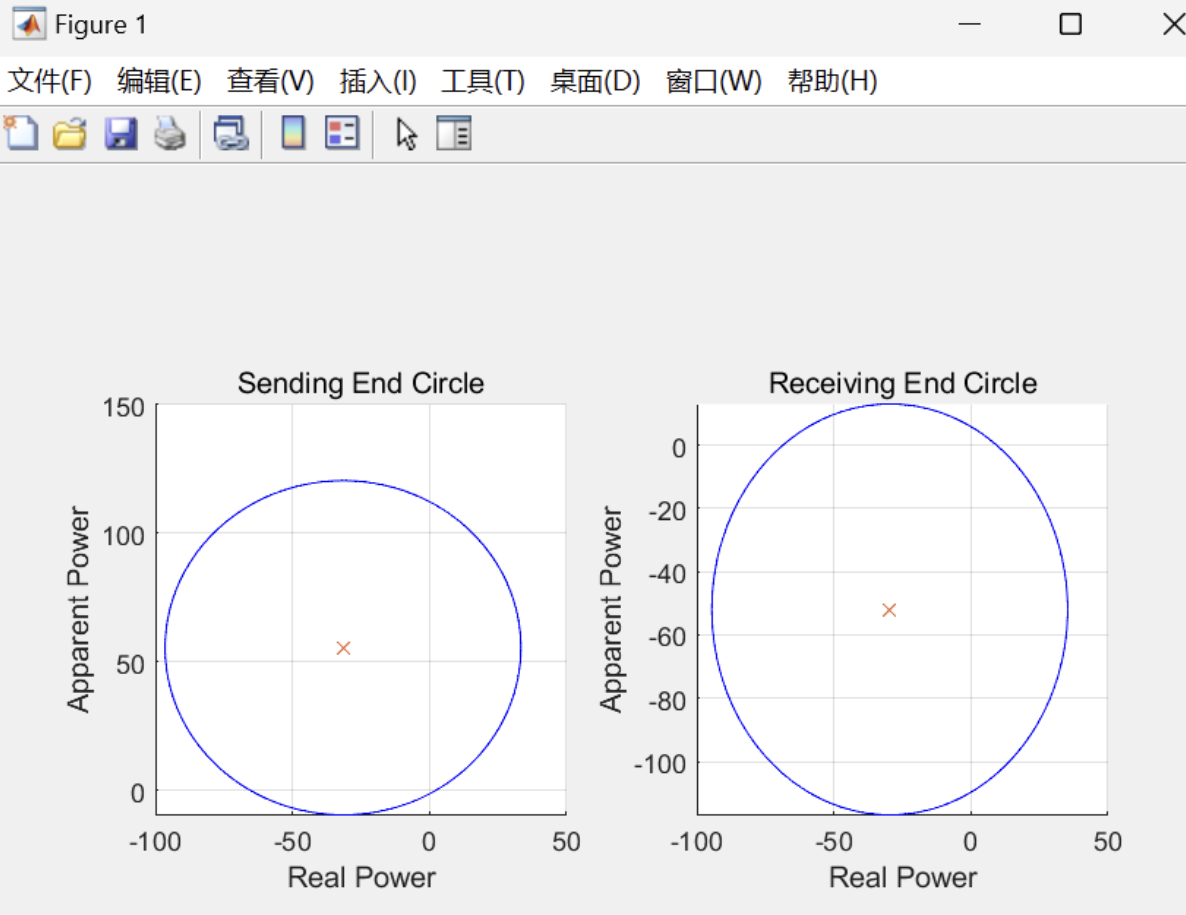

📚2 运行结果

主函数部分代码：

clear;
clc;
​
%% TnD Group Task
% Members:
% 107120001 - Aayush
% 107120003 - Abhishek
% 107120037 - Dhruva
​
%% Inputs
system = input('Type of the system Symmetrical(Put 1) Unsymmetrical Spacing(Put 2): ');
if system == 1
    Symmetrical_Spacing = input('Spacing between the phase conductors(m)(Symmetrical): ');
else
   Phase_Distance1 = input('Spacing between the phase conductors(enter distance)(m) a(Unsymmetrical): ');
   Phase_Distance2 = input('Spacing between the phase conductors(enter distance)(m) b(Unsymmetrical): ');
   Phase_Distance3 = input('Spacing between the phase conductors(enter distance)(m) c(Unsymmetrical): ');
end
No_of_Sub_Conductors = input('Number of sub-conductors per bundle: ');
Sub_Conductor_Spacing = input('Spacing between the sub-conductors(m): ');
No_of_Strands = input('Number of strands in each sub-conductor: ');
diameter_of_strand = input('Diameter of each strand(m): ');
Length_of_Line= input('Length of line(km): ');
Transmission_Model = input('Transmission_Model of Line(1-Short , 2-Nominal Pi ,3-Long): ');
resistance = input('Resistance of line per km(Ohms): ');
Frequency = input('Power Frequency(Hz): ');
Nominal_Voltage = input('Nominal Voltage(V): ');
Receiving_End_Power = input('Receiving end load(MW): ');
power_factor = input('Power factor of receiving end load: ');
​
​
%% Computations
​
​
% Receiving end voltage is maintained at nominal system voltage
    VR = Nominal_Voltage / sqrt(3);
​
% Calculating Radius r
​
% 3(No_of_layers)^2 - 3(No_of_layers) + 1- (No_of_strands) = 0
​
% p(n)^2 + qn + r = 0

    p = 3;
    q = -3;
    r = 1 - No_of_Strands;
​
% Calculating the Discriminant
​
    di = (q * q) - (4 * p * r);
​
% Finding two solutions
​
    sol1 = (-q - sqrt(di)) / (2 * p);
    sol2 = (-q + sqrt(di)) / (2 * p);

    Real_part1 = sum(real(sol1(:)));
    Real_part2 = sum(real(sol2(:)));
​
    if Real_part1 >= Real_part2
        n = Real_part1;
    else
        n = Real_part2;
    end
​
    D = (2 * n - 1) * diameter_of_strand;
    r = D / 2;

 % Inductance(L)
    if system == 1
​
        MGMD =  Symmetrical_Spacing;

        if No_of_Sub_Conductors == 2
            SGMD = (r * 0.7788 * Sub_Conductor_Spacing)^(1/No_of_Sub_Conductors);
        elseif No_of_Sub_Conductors == 3
            SGMD = (r * Sub_Conductor_Spacing^(2) * 0.7788)^(1/No_of_Sub_Conductors);
        elseif No_of_Sub_Conductors == 4
            SGMD = (r * Sub_Conductor_Spacing^(3) * 0.7788 * sqrt(2))^(1/No_of_Sub_Conductors);
        elseif No_of_Sub_Conductors == 5
            SGMD = (r * Sub_Conductor_Spacing^(4) * 0.7788 * (1.618)^2)^(1/No_of_Sub_Conductors);
       elseif No_of_Sub_Conductors == 6
            SGMD = (r * Sub_Conductor_Spacing^(5) * 0.7788 * 6)^(1/No_of_Sub_Conductors);
        elseif No_of_Sub_Conductors == 7
            SGMD = (r * Sub_Conductor_Spacing^(6) * 0.7788 * 16.39)^(1/No_of_Sub_Conductors);
        else
            fprintf("\n\nValue of No_of_Sub_Conductors above 7 is not practically feasible so its value can't be %d ", No_of_Sub_Conductors);
        end

    else
        MGMD = (Phase_Distance1 *Phase_Distance2 *Phase_Distance3)^(1 / 3);
        if No_of_Sub_Conductors == 2
            SGMD = exp(-1 / (4*No_of_Sub_Conductors)) * (r^(1 / No_of_Sub_Conductors)) * Sub_Conductor_Spacing^(1 / No_of_Sub_Conductors);
        elseif No_of_Sub_Conductors == 3
            SGMD = (r * (Sub_Conductor_Spacing)^(2) * 0.7788)^(1 / No_of_Sub_Conductors);
        elseif No_of_Sub_Conductors == 4
            SGMD = (sqrt(2) * r * (Sub_Conductor_Spacing)^(3) * 0.7788)^(1 / No_of_Sub_Conductors);
        elseif No_of_Sub_Conductors == 5
            SGMD = (r * Sub_Conductor_Spacing^(4) * 0.7788 * (1.618)^2)^(1/No_of_Sub_Conductors);
       elseif No_of_Sub_Conductors == 6
            SGMD = (r * Sub_Conductor_Spacing^(5) * 0.7788 * 6)^(1/No_of_Sub_Conductors);
        elseif No_of_Sub_Conductors == 7
            SGMD = (r * Sub_Conductor_Spacing^(6) * 0.7788 * 16.39)^(1/No_of_Sub_Conductors);
        else
            fprintf("Value of No_of_Sub_Conductors above 7 is not practically feasible so its value can't be %d ", No_of_Sub_Conductors);
        end

    end

🎉3 参考文献

[1]王建民.平行集束电缆的制造及新型模具设计[J].电线电缆,2004,(06):21-23.​

部分理论引用网络文献，若有侵权联系博主删除。
