基于ode45的四旋翼飞行器控制、路径规划和轨迹优化研究

摘要：本文聚焦于四旋翼飞行器，利用ode45数值求解器展开控制、路径规划和轨迹优化研究。通过建立四旋翼飞行器的动力学模型，结合ode45进行仿真，分析不同控制算法的效果，探讨路径规划算法和轨迹优化方法，旨在提高四旋翼飞行器在复杂环境下的飞行性能和任务执行能力。仿真结果表明，所提出的控制、路径规划和轨迹优化策略能够有效提升飞行器的稳定性和轨迹跟踪精度。

关键词：四旋翼飞行器；ode45；控制算法；路径规划；轨迹优化

一、引言

四旋翼飞行器作为一种典型的无人飞行器，凭借其结构简单、机动灵活、垂直起降能力强等优点，在航拍测绘、物流配送、农业植保、搜索救援等众多领域得到了广泛应用。然而，四旋翼飞行器是一个多变量、强耦合、非线性的动力学系统，其控制难度较大。同时，在实际应用中，飞行器需要在复杂环境下完成特定任务，这不仅要求其具备稳定的飞行控制能力，还需要能够自主规划出安全、高效的路径，并生成平滑、可行的飞行轨迹。因此，对四旋翼飞行器的控制、路径规划和轨迹优化进行研究具有重要的理论和实际意义。

ode45是MATLAB中用于求解常微分方程组的函数，采用基于龙格 - 库塔法的显式Runge - Kutta方法，在数值计算中应用广泛，能够有效求解微分方程组，适用于无人机姿态仿真等场景。本文将利用ode45对四旋翼飞行器的控制、路径规划和轨迹优化进行研究和仿真。

二、四旋翼飞行器动力学模型建立

2.1 机械结构和运动原理

四旋翼飞行器通常由机体框架、动力系统（包括电机、电池和电调）、螺旋桨、传感器（如加速度计、陀螺仪、磁力计等）和控制系统（包含飞控板和接收器）组成。其通过改变四个电机转速，控制螺旋桨产生的推力和扭矩，实现飞行器在空中飞行和悬停。姿态控制方面，通过改变不同电机转速可控制飞行器的俯仰、滚转和偏航运动；方向控制上，差速旋转对角线上的两个电机可改变飞行器的飞行方向。

2.2 动力学模型推导

从运动学和动力学角度详细推导四旋翼飞行器的非线性系统模型。运动学模型描述飞行器位置、速度与姿态之间的关系，姿态通常用欧拉角（俯仰角、横滚角、偏航角）或四元数表示。动力学模型基于牛顿 - 欧拉方程，考虑飞行器的质量、转动惯量、旋翼升力、空气阻力等因素，建立力和力矩与加速度、角加速度之间的关系。在假设条件下对模型进行简化，忽略一些次要因素，如空气阻力的非线性特性等，以方便后续的控制算法设计和仿真分析。

三、基于ode45的控制算法研究

3.1 PID控制算法

PID（比例 - 积分 - 微分）控制算法是四旋翼飞行器控制中最常用的算法之一。它由比例（P）、积分（I）和微分（D）三个部分组成。比例控制根据当前的偏差进行控制，对偏差进行放大以产生控制作用；积分控制对偏差进行积分，以消除静态误差，提高控制精度；微分控制对偏差的变化速率进行控制，以预测偏差的未来趋势，减少超调。

在四旋翼飞行器中，PID控制器通常用于姿态控制和位置控制。姿态控制方面，通过调节四个旋翼的转速差来修正姿态偏差，使飞行器的实际姿态快速、准确地跟踪期望姿态。位置控制根据期望位置和实际位置的偏差，计算出期望的姿态角（俯仰角和横滚角）和总升力，发送给姿态控制系统。然而，传统的PID控制对于非线性系统效果有限，在高速机动或强风环境下易出现震荡，鲁棒性较弱。

3.2 改进的PID控制算法

为提高PID控制算法的性能，可采用自适应PID控制、模糊PID控制等改进算法。自适应PID控制能够根据系统状态的变化，动态调整PID参数，提高控制的鲁棒性。例如，当飞行器受到外部干扰或参数发生变化时，自适应算法可以实时调整比例、积分和微分系数，使控制系统能够快速适应新的工况。模糊PID控制则利用模糊逻辑推理，将专家的经验知识融入到控制算法中，从而改善控制性能。通过定义模糊规则，根据偏差和偏差变化率的大小，动态调整PID参数，使控制系统在不同的工作条件下都能保持良好的性能。

3.3 基于ode45的仿真分析

利用ode45数值求解器对上述控制算法进行仿真。将四旋翼飞行器的动力学模型和控制算法结合起来，建立仿真模型。在仿真过程中，设定不同的初始条件和期望轨迹，观察飞行器的姿态和位置响应。通过比较不同控制算法下的仿真结果，分析各算法的优缺点。例如，在存在外部干扰的情况下，对比传统PID控制和自适应PID控制的稳态误差和响应时间，验证改进算法的有效性。仿真结果表明，自适应PID控制和模糊PID控制相比传统PID控制，具有更好的鲁棒性和控制精度，能够使飞行器更快地达到期望状态，并保持稳定飞行。

四、路径规划算法研究

4.1 基于搜索的算法

4.1.1 A*算法

A算法是一种启发式搜索算法，通过引入启发式函数，估计从当前节点到达目标节点的代价，从而加速搜索过程。在四旋翼飞行器的路径规划中，将飞行环境划分为栅格地图，每个栅格代表一个节点。启发式函数通常采用曼哈顿距离或欧几里得距离，计算当前节点到目标节点的估计代价。A算法在搜索过程中，优先扩展估计代价最小的节点，直到找到从起点到目标点的最优路径。然而，栅格地图的分辨率会影响路径精度和计算量，高分辨率地图可能导致计算耗时增加。

4.1.2 D*算法

D算法是A算法的改进版，适用于环境动态变化的场景。当环境中的障碍物发生变化时，D算法能够快速重新规划路径，只对受影响的路径段进行更新，提高了路径规划的效率。在四旋翼飞行器的实际应用中，如室内环境或存在移动障碍物的场景，D算法能够更好地适应环境的变化，确保飞行器安全飞行。

4.2 采样 - based算法

4.2.1 RRT算法

RRT（快速探索随机树）算法是一种随机采样算法，通过在环境中随机采样，构建一个树状结构，然后从树状结构中搜索一条从起始点到达目标点的路径。RRT算法具有概率完备性，能够在概率意义下找到一条可行路径，适用于高维空间规划。然而，RRT算法生成的路径平滑性较差，且不一定是最优路径。

4.2.2 RRT*算法

RRT算法是对RRT算法的改进，在路径生成过程中引入了优化机制。通过不断重新连接树中的节点，逐步优化路径，使路径长度逐渐减小，最终收敛到最优路径。RRT算法在保证概率完备性的同时，能够生成更优的路径，但计算复杂度相对较高。

4.3 基于ode45的路径规划仿真

将上述路径规划算法与ode45结合进行仿真。在仿真环境中设置不同的障碍物分布和起点、目标点，利用路径规划算法生成路径，然后将路径作为输入，利用ode45求解四旋翼飞行器的动力学方程，模拟飞行器沿着规划路径的飞行过程。观察飞行器在飞行过程中是否能够避开障碍物，并顺利到达目标点。通过比较不同算法生成的路径长度、飞行时间和安全性等指标，评估各算法的性能。仿真结果表明，RRT算法在路径长度和最优性方面表现较好，但计算时间相对较长；A算法在静态环境中能够快速找到最优路径，但在动态环境中需要结合其他算法进行路径更新。

五、轨迹优化方法研究

5.1 基于多项式的轨迹优化

5.1.1 Minimum Snap轨迹优化

Minimum Snap轨迹优化旨在最小化轨迹的四阶导数（加加速度），从而获得更加平滑的轨迹。通过使用多项式函数表示轨迹，然后优化多项式系数，使轨迹满足飞行器的动力学约束和边界条件。在四旋翼飞行器的轨迹规划中，Minimum Snap轨迹优化能够减少飞行器的机械损耗和能耗，提高飞行的舒适性和稳定性。

5.1.2 Minimum Acceleration轨迹优化

Minimum Acceleration轨迹优化旨在最小化轨迹的二阶导数（加速度），从而获得更加节能的轨迹。该方法通过优化多项式系数，使飞行器在飞行过程中的加速度变化最小，降低能量消耗。适用于对能耗要求较高的应用场景，如长距离飞行或电池容量有限的情况。

5.2 基于样条曲线的轨迹优化

5.2.1 B - spline轨迹优化

B - spline轨迹优化具有局部控制性、凸包性等优点，适用于生成复杂的轨迹。通过调整B - spline曲线的控制点，可以灵活地改变轨迹的形状，同时保证轨迹的平滑性。在四旋翼飞行器的轨迹规划中，B - spline轨迹优化能够满足飞行器在不同场景下的轨迹需求，如避障、转弯等。

5.2.2 Bezier曲线轨迹优化

Bezier曲线轨迹优化具有几何不变性、参数不变性等优点，适用于生成平滑的轨迹。通过控制Bezier曲线的控制点，可以直观地设计出符合要求的轨迹形状。Bezier曲线轨迹优化在四旋翼飞行器的轨迹规划中应用广泛，能够生成连续、光滑的轨迹，提高飞行器的轨迹跟踪精度。

5.3 基于ode45的轨迹优化仿真

利用ode45对上述轨迹优化方法进行仿真。将优化后的轨迹作为输入，求解四旋翼飞行器的动力学方程，模拟飞行器沿着优化轨迹的飞行过程。观察飞行器在飞行过程中的姿态和位置变化，评估轨迹优化方法的效果。通过比较不同轨迹优化方法下的飞行器加速度、加加速度、能耗等指标，分析各方法的优缺点。仿真结果表明，Minimum Snap轨迹优化和B - spline轨迹优化能够生成更加平滑的轨迹，使飞行器的飞行更加稳定；Minimum Acceleration轨迹优化在能耗方面表现较好，适用于对能耗要求较高的场景。

六、结论与展望

6.1 研究成果总结

本文基于ode45对四旋翼飞行器的控制、路径规划和轨迹优化进行了研究。建立了四旋翼飞行器的动力学模型，分析了PID控制算法及其改进算法的性能，并通过仿真验证了改进算法的有效性。研究了基于搜索和采样 - based的路径规划算法，结合ode45进行了路径规划仿真，评估了各算法的性能。探讨了基于多项式和样条曲线的轨迹优化方法，利用ode45进行了轨迹优化仿真，分析了不同方法的优缺点。研究结果表明，所提出的控制、路径规划和轨迹优化策略能够有效提升四旋翼飞行器的飞行性能和任务执行能力。

6.2 未来研究方向展望

尽管本文在四旋翼飞行器的控制、路径规划和轨迹优化方面取得了一定的研究成果，但在实际应用中仍面临诸多挑战。未来的研究方向包括：

• 复杂环境适应性：在密集障碍物、强干扰（如强风）环境中，进一步提高飞行器的控制精度和路径规划的可靠性。
• 实时性要求：在动态环境中，路径规划和轨迹优化需要快速响应环境变化，对算法的实时性提出更高要求，需要研究更高效的算法和优化技术。
• 多机协同：多四旋翼飞行器协同作业时，需要解决路径冲突、任务分配、信息交互等问题，实现高效协同。未来可结合深度学习技术，提高飞行器对复杂环境的感知和理解能力；研究更高效的路径规划和轨迹优化算法，提升实时性和鲁棒性；发展多智能体协同控制与规划方法，实现多机的自主协同作业。

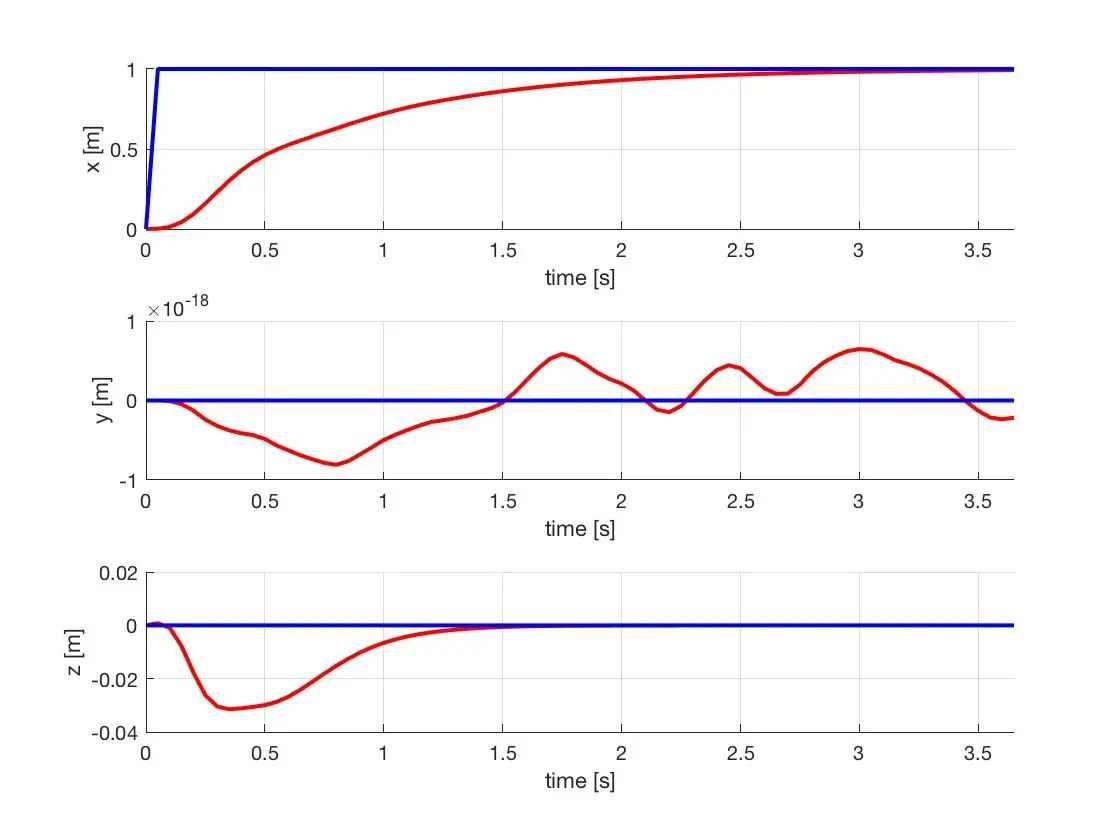

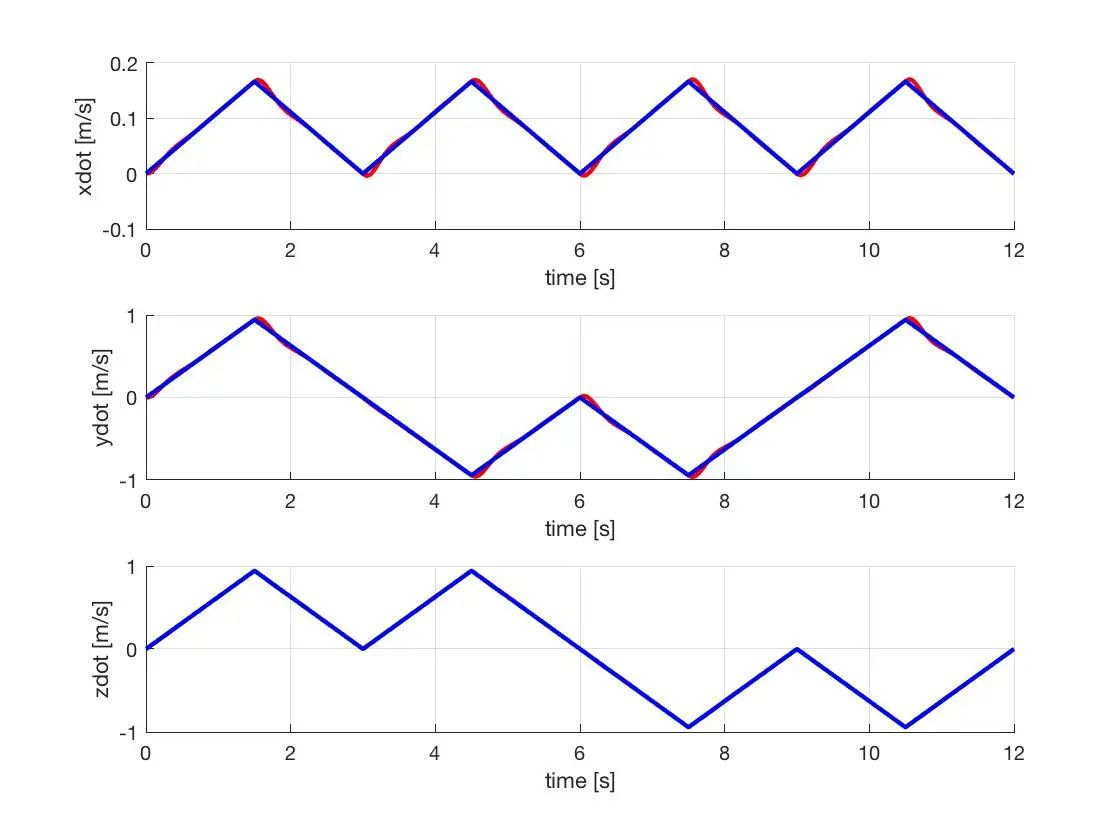

📚2 运行结果

🎉3 参考文献

文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)

[1] D. Pines and F. Bohorquez, “Challenges facing future micro air vehicle development,” AIAA Journal of Aircraft,vol. 43, no. 2, pp. 290–305, 2006.

[2] I. Kroo, F. Prinz, M. Shantz, P. Kunz, G. Fay, S. Cheng, T. Fabian, and C. Partridge, “The mesicopter: A miniature rotorcraft concept, phase ii interim report,” 2000.
