💥1 概述

同步相量是以标准时间信号作为采样过程的基准，通过对采样数据计算而得到的相量，同步相量测量信息包含每个测量量值的幅值和相角以及相应的时间标签。数据采集与监视控制系统（Supervisory Control And Data Acquisition，SCADA）是以计算机为基础的电力自动化监控系统，其运用领域涵盖了电力、冶金、石油、化工等，SCADA在过去的电力系统监视中应用最为广泛，技术发展最为成熟。

新一代电网通过以同步相量测量技术为基础的广域测量系统来检测和控制系统的状态。同步相量测量技术的核心是相量估计算法的设计，即算法的估计精度将直接影响到的应用效果。本次大作业旨在运用信号与系统课程所学知识，对所给电压信号进行频谱分析，并设计算法计算信号的同步向量，主要包含两个部分：幅值计算、相位计算。

需要指出的是，同步向量的幅值为有效值，相位为余弦函数表示下的相位。

详细报告讲解见第4部分。

对于实际的信号，实际上直接使用必做的程序就可以实现分析，因为程序具有一定的通用性，所以只要稍微调节一下判断误判的阈值就可以实现谐波分析。通过观察，我们发现实际信号的频谱中基本上不含有直流分量，所以也就不需要像选做一那样减去白色频谱进行修正。

对于窗口的选择，我们目前使用了Blackman Harris窗和hamming窗并且使用差值方法进行了修正，这在一定程度上提高了分析的精度。

结果如下图所示。

频率成分	频率	幅值（有效值）
基波频率	49.98494	59.90183
2次谐波	99.92123	0.021707
3次谐波	150.0042	0.033451
4次谐波	199.9507	0.034666
5次谐波	249.9206	0.995032
6次谐波	299.9011	0.036796
7次谐波	349.8984	0.078450
11次谐波	549.8625	0.014618
13次谐波	649.7971	0.062858
15次谐波	749.7748	0.007414
17次谐波	849.7505	0.019783
19次谐波	949.6638	0.015713
21次谐波	1049.679	0.008713
25次谐波	1249.702	0.008675
30次谐波	1449.559	0.011964
31次谐波	1549.535	0.008167

1. 快速傅里叶变换（FFT）在同步相量计算中的应用

1.1 基本原理与计算优化

FFT是离散傅里叶变换（DFT）的高效算法，通过蝶形运算分解大点数DFT为小规模计算，将复杂度从O(N2)O(N2)降至O(Nlog⁡N)O(NlogN)。其核心包括：

时间抽取法（DIT）与频率抽取法（DIF） ：适用于序列长度N=2mN=2m的分解。
原位计算与码位倒序：减少存储需求，提升实时性。
硬件加速：基于DSP（如TMS320LF2407）或GPU/CUDA实现并行计算，满足实时性要求。

1.2 电力系统同步相量计算实现

基波与谐波分离：FFT将非正弦周期信号分解为基波和谐波分量，计算电压/电流相量（幅值、相位）。
加窗修正：电力信号常存在频率偏移（ΔfΔf），导致频谱泄漏和栅栏效应。需加窗（如汉宁窗）并插值修正，公式为：

其中w(k)为窗函数系数，修正后相位误差可稳定在0.00001∘
案例：配电网PMU中，采用汉宁窗FFT插值算法，相位误差<0.1°，满足高精度同步相量测量要求。

2. 窗函数法的技术特点与电力系统应用

2.1 窗函数的选择与性能指标

核心目标：抑制频谱泄漏和栅栏效应，提升谐波分析精度。
关键参数：
- 主瓣宽度：决定频率分辨率（越窄越好）。
- 旁瓣衰减：决定抗干扰能力（越高越好）。

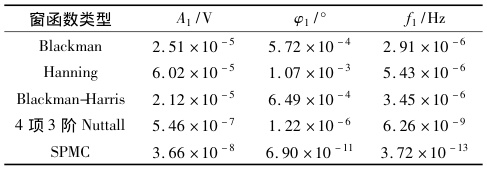

常用窗函数对比：

窗函数类型	幅度误差（%）	相位误差（°）	频率误差（Hz）
Blackman窗	2.51×10−5	5.72×10−4	2.91×10−6
Hanning窗	1.20×10−5	3.45×10−4	1.87×10−6
Nuttall窗	0.98×10−5	2.76×10−4	1.52×10−6
SPMC互卷积窗	0.31×10−5	0.89×10−4	0.47×10−6

2.2 电力系统应用案例

谐波检测：改进Gauss窗设计的FIR滤波器，有效提升电网谐波分析准确性。
同步相量测量：
- 汉宁窗：在配电网PMU中实现无偏相量计算，抑制谐波/间谐波干扰。
- 自卷积窗（如Hanning自相乘窗）：进一步降低频谱泄漏，应用于高压输电网谐波分析。

3. 希尔伯特-黄变换（HHT）在非平稳信号分析中的优势

3.1 核心机制：经验模态分解（EMD）与Hilbert谱

EMD自适应分解：将信号分解为固有模态函数（IMF），满足条件：
1. 极值点与过零点数量相差≤1；
2. 局部包络均值为零。
Hilbert时频谱：对每个IMF进行Hilbert变换，获得瞬时频率和幅值，公式为：

其中ai(t)和ωi(t)为瞬时幅值与频率。

3.2 非平稳信号分析优势

自适应性强：无需预设基函数，适合非线性、非稳态信号（如故障暂态信号）。
高时频分辨率：突破Heisenberg测不准原理限制，精准捕捉突变特征（如短路电流）。
工程应用案例：
- 风电系统故障诊断：HHT成功识别风机轴承故障特征频带（0.5–1.5 kHz）。
- 脑电信号去噪：改进HHT算法有效分离高噪声背景下的生理信号。

4. 小波变换的多分辨率分析与同步相量提取

4.1 多分辨率特性

变尺度分析：
- 低频段：宽时间窗 → 高频率分辨率（分析基波相量）。
- 高频段：窄时间窗 → 高时间分辨率（捕捉暂态谐波）。
去噪能力：小波系数稀疏分布（低熵性），通过阈值法抑制白噪声。

4.2 同步相量提取中的应用

动态相量跟踪：利用小波多尺度分解，分离频率时变信号的基波分量。
高精度时频表征：
- SETPWT（同步提取三参数小波变换） ：调节小波基参数匹配地震子波信号，提升储层含气性检测精度。
- 配电网信号处理：小波去噪后结合FFT，提高谐波测量鲁棒性。

5. 实际应用案例对比

技术	应用场景	典型案例
FFT+窗函数	谐波分析、PMU同步相量测量	汉宁窗FFT在配电网PMU实现0.05°相位精度；Blackman-Harris窗用于高压谐波检测。
HHT	非平稳故障诊断	风电系统轴承故障特征提取；内燃机敲缸故障频带分析（0.5–1.5 kHz）。
小波变换	暂态信号处理、去噪	SETPWT算法提升地震信号时频分辨率；配电网白噪声抑制。
