💥1 概述

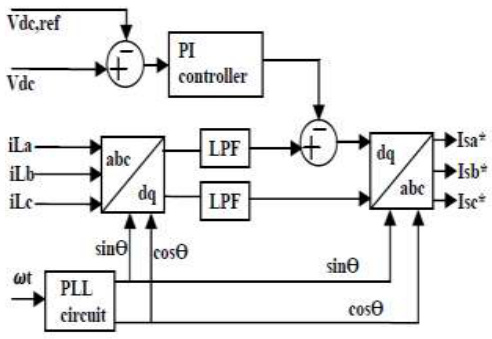

【三相有源电力滤波器】采用同步参考系控制的三相有源功率滤波器，能够有效地消除负载产生的谐波和无功功率。在闭环控制中三相有源电力滤波器采用d-q坐标系下的闭环控制方式进行调控。该滤波器通过逆变器向负载提供谐波电流和无功功率，从而确保从电网汲取的电能具有单位功率因数，即实现了电压与电流之间的相位一致性和功率因数接近1的高效状态。
负载所吸取的非线性电流被测量，从中提取出的谐波信息随后被用于同步参考坐标系中，以进行精确的补偿操作。这意味着，通过分析和计算得出的谐波补偿信号会与负载产生的谐波电流相反，从而在电源侧消除这些不良影响，提升了电网的电能质量和系统的整体效率。
基于同步参考系控制的三相有源电力滤波器研究
1. 引言
三相有源电力滤波器（APF）是解决电力系统谐波污染的核心装置，通过实时注入与谐波电流相位相反的补偿电流，实现电网电流的正弦化。同步参考系控制（Synchronous Reference Frame, SRF）作为主流控制策略，通过坐标变换将复杂的三相时变信号转化为直流信号处理，显著提升谐波检测精度和动态响应速度。本文结合最新研究进展，系统阐述SRF控制的原理、实现方法、仿真验证及实验平台构建，为工程应用提供理论支撑。
2. 三相有源电力滤波器的基本原理
2.1 结构与工作原理
APF由谐波检测电路和补偿电流发生电路组成：
-
谐波检测：实时分离负载电流中的基波分量（iaia）和谐波分量（ihih）。
-

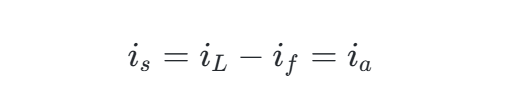

补偿电流生成：通过三相电压源逆变器（VSI）产生与ihih幅值相等、相位相反的补偿电流（if=−ih），使电网电流（is）仅含基波分量：
-
拓扑结构：三相六桥臂变流器为主电路，直流侧电容提供能量缓冲，输出端经LCL滤波器接入电网。
2.2 技术优势
- 自适应补偿：动态跟踪谐波变化，不受系统阻抗影响。
- 多功能集成：可同时抑制谐波、补偿无功及平衡三相负载。
- 模块化扩展：多模块并联实现容量灵活扩展与冗余设计。
3. 同步参考系控制（SRF）的原理与特点
3.1 控制理论框架

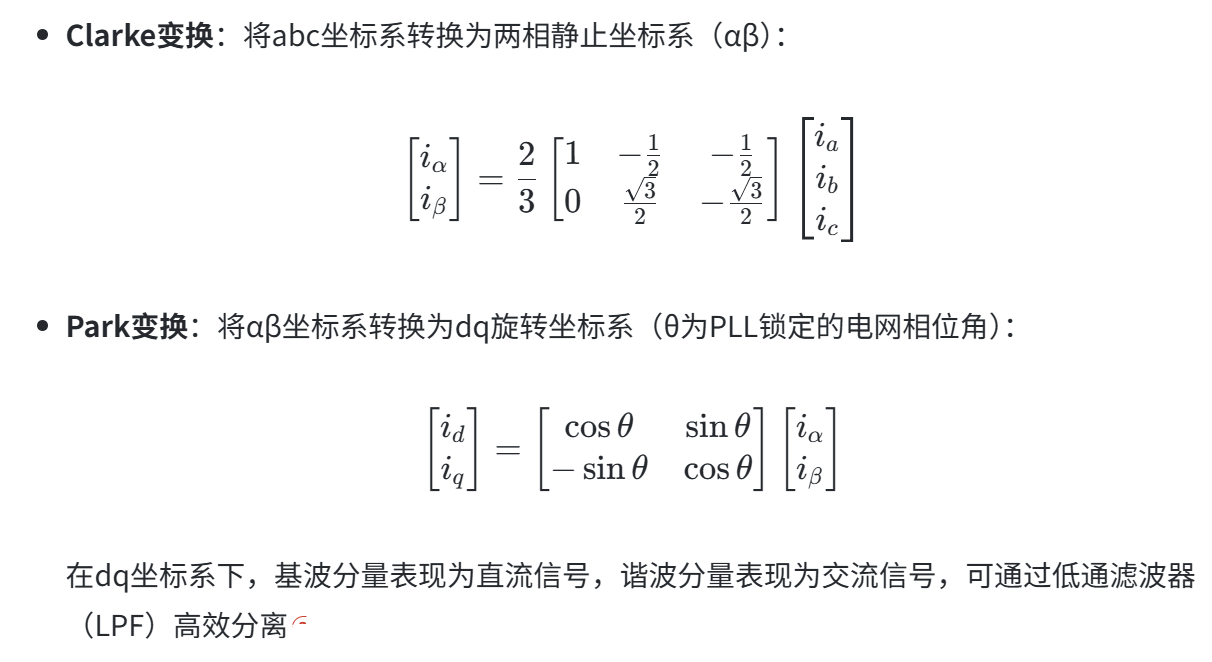

SRF控制的核心是将三相电流从静止坐标系（abc）变换至与电网基波同步旋转的dq坐标系：
3.2 技术特点
- 简化控制设计：谐波提取仅需代数运算，避免复杂频域分析。
- 强鲁棒性：对电网频率波动和负载突变适应性强。
- 动态响应快：PI控制器实现电流无静差跟踪，响应时间＜1ms。
- 兼容性高：可与预测控制、滑模控制等策略融合提升性能。
4. 基于SRF控制的APF核心技术路线

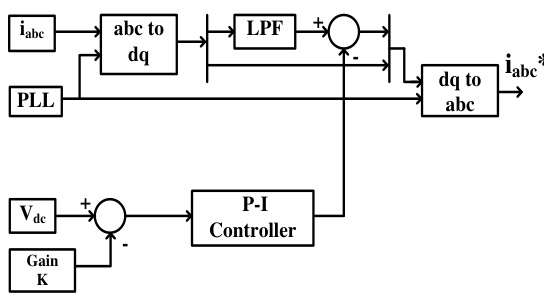

4.1 系统架构（图4）
- 锁相环（PLL） ：精确跟踪电网基波相位，生成同步旋转角θ。
- 谐波指令生成：负载电流经Park变换→LPF滤除直流分量（基波）→生成谐波指令信号id∗,iq∗。
- 电流跟踪控制：采用PI控制器调节补偿电流误差，输出PWM驱动信号。
- 直流侧稳压：PI控制器维持直流电容电压稳定，通过d轴电流注入有功功率。
4.2 关键技术创新
- PLL优化：采用滑动平均滤波器（MAF）抑制电网电压畸变影响，提升相位精度。
- 谐波检测改进：MAF替代传统LPF，减少相位延迟，动态响应速度提升30%。
- 参数整定规则：文献[9]提出PI参数快速整定法，平衡稳定性与动态性能。
- 智能融合控制：结合神经网络前馈补偿，提升负载突变下的适应性。
5. 研究现状与性能分析
5.1 研究进展
- 仿真验证：Matlab/Simulink为主要平台，实现THD（总谐波畸变率）从25%降至3%以下。
- 典型参数：电网电压380V/50Hz，直流电容2200μF，滤波电感5mH，开关频率10kHz。
- 实验平台：
- 硬件：DSP（TMS320F28335）+IGBT模块（如SKM400GB12T4），LCL滤波器。
- 性能指标：65kVA APF实验平台验证THD＜4%，动态响应时间＜2ms。
- 鲁棒性提升：混合重复控制与被动控制，THD稳定在2%以下。
5.2 挑战与解决方案
| 挑战 | 解决方案 | 效果 |
|---|---|---|
| 参数敏感性 | 自适应控制或H∞鲁棒控制 | 模型扰动下THD波动＜0.5% |
| 计算复杂度高 | FPGA加速坐标变换 | 运算周期缩短至10μs |
| 电网畸变导致PLL失锁 | MAF增强基波提取能力 | 相位误差＜1° |
| 开关频率波动 | SVPWM调制固定开关频率 | 器件损耗降低20% |
6. 仿真与实验验证方法
6.1 仿真流程（Matlab/Simulink）
- 模型搭建：
- 电源模块（三相电压源）
- 非线性负载（三相整流桥+阻感）
- APF主电路（VSI+LCL滤波器）
- 控制模块（SRF算法+PWM生成）。
- 性能指标：
- THD（总谐波畸变率）
- 动态响应时间（负载突变至补偿稳定）
- 直流侧电压波动率。
6.2 实验平台构建
-
硬件配置：
模块 关键器件/参数 功率电路 IGBT模块（SKM400GB12T4），直流电容3300μF 控制核心 DSP（TMS320F28335）或DSP+FPGA双核 传感器 霍尔电流/电压传感器（精度≥1%） 负载模拟 三相不控整流桥+可变电阻 -
软件设计：
- 中断服务程序（ISR）实现20kHz实时控制。
- PLL与SRF算法在DSP中编码。
7. 结论与展望
基于SRF控制的三相APF凭借算法简洁、动态性能优越的特点，已成为谐波治理的主流方案。未来研究方向包括：
- 智能化升级：结合深度学习实现谐波预测与参数自整定。
- 高可靠性设计：模块化并联与故障穿越技术提升系统可用性。
- 新能源场景应用：在光伏/风电并网中实现谐波主动抑制与无功支撑。
- 多目标优化：集成谐波抑制、电压稳压与电能质量监测。
通过持续的技术迭代，SRF控制的APF将为构建高可靠性智能电网提供核心支撑。
📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]王伟.三相三电平有源电力滤波器的研究[D].重庆大学[2023-09-12].DOI:10.7666/d.y1140499.
[2]赵张飞,陈国振,任亚军,等.三相并联型有源电力滤波器定频直接功率控制[J].电力电子技术, 2013.DOI:CNKI:SUN:DLDZ.0.2013-10-022.
[3]卢超慧.三相有源电力滤波器控制系统的研制[D].兰州交通大学[2023-09-12].
[4]周昱祺.三相有源电力滤波器开关控制策略的研究[D].兰州交通大学,2014.DOI:10.7666/d.D539600.
