Zynq boot mode MIO 配置



更多精彩内容，请微信搜索“FPGAer俱乐部”关注我们。

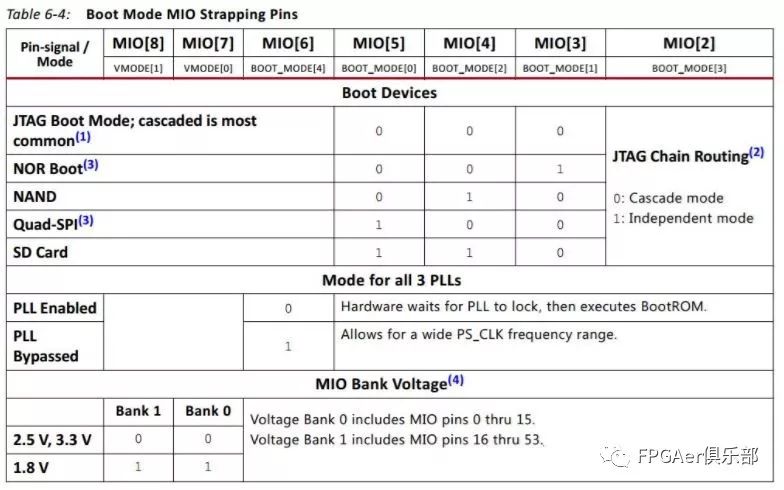

Zynq 可以配置从不同目标boot的启动方式，官方提供表格如下：

一般是拨码开关设计，关注从mode0~4，五个配置开关。

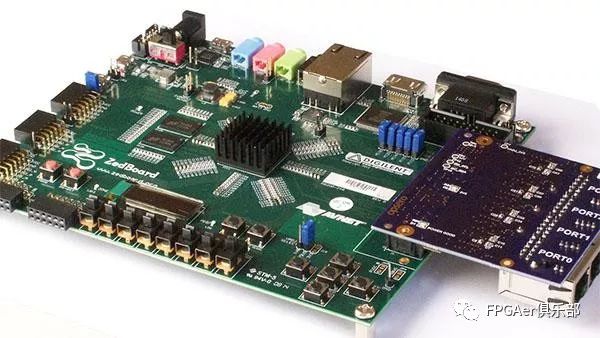

其中发现Xilinx的zedboard的原理图中对MIO2-6的net取名和上图不是对应的。也就是说原理的SPI-DQ0/MODE0对应MIO2，上图的MIO2对应的BOOT_MODE3，也就是说两个MODE序号没有对应的关系，不能混淆了， 还是以MIO为准。

几个常用的配置MIO[5:2]：
1、JTAG独立配置0001，比较少用；
2、JTAG级联配置0000，JTAG调试常用；
3、FLASH启动：Quad-SPI mode，1000；
4、SD card：1100.

本文转载自：http://xilinx.eetrend.com/blog/12727，如涉及侵权，请私信小编删除。
