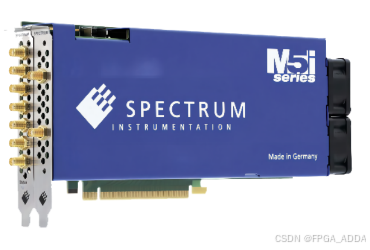

M5i.33xx-x16系列-PCIe总线直流耦合6.4G采集卡

M5i.33xx-x16系列-PCIe总线直流耦合采集卡

单通道6.4GS/s；双通道3.2GS/s；精度12bit

产品简介

高性能的M5i.33xx系列高速数据采集卡，提供了结合高精度、高采样率、高带宽和业内最快流盘速度的数字化仪指标。

一个高速采集系统可以选择6.4GS/s和12bit精度的连续数据流模式至CPU或GPU。M5i系列是基于Spectrum全系列通用的API和相同软件接口。

该系列包含2个型号，分别是单通道6.4GS/s 双通道3.2GS/s,以及单通道3.2GS/s，精度都是12bit,带宽2GHz。接口采用PCIe 3.0架构，实现12.8 GByte/s的传输速度，最大的满足数据采集存储的要求。同时也考虑到高速采集卡对散热的要求，也针对性的设计的散热接口，保证了该采集卡能长期稳定的运行。

灵活的触发模式以及前端的增益调整，使得该系列可以捕获最为复杂与稀有的事件。采集模式包括快速触发、带时间戳的分段存储模式。

技术规格

——6.4GS/s 1通道

——3.2GS/s 2通道

——高达2GHz带宽

——PCI Expressx16 Gen3接口，传输速度12.8GByte/s

——所有通道同步采集

——4个输入范围: ±200mV 到 ±2.5V

——4GByte板载内存,16GByte板载内存可选

——窗口触发、预触发、OR/AND触发

——特点: 单点采集、流模式、 多记录模式、门采样、ABA模式和时间戳

——数据能直接到GPU

对于自己编程的用户来说，可以使用成熟的的驱动器（适用于Windows和Linux系统）。M5i系列提供了一组编程示例来演示板卡主要信号捕获功能。同时广泛支持包括C/C++, LabVIEW, Visual Basic, VB.NET, C#, J#和 Delphi的编程环境。
