基于KU115 的3U PXIe 载板

概述

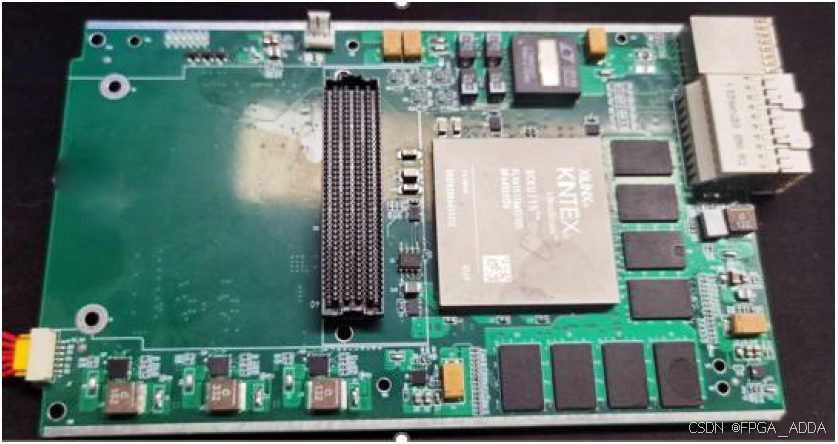

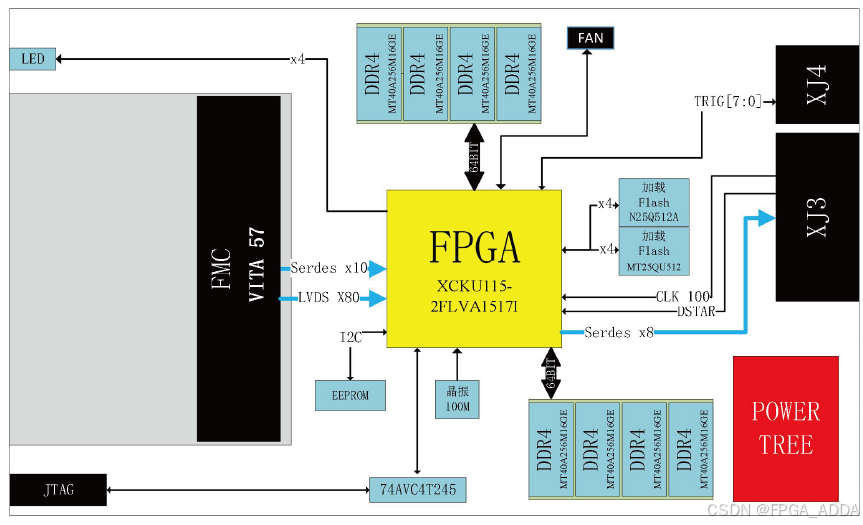

基于KU115 的3U PXIe 载板是一款高性能的3U PXIe 标准的FMC 载板。主控芯片采用Xilinx 公司
Kintex-UltraScale 系列FPGA 家族中的XCKU115-2FLVA1517I（兼容XCKU085-2FLVA1517 和
XCKU060-2FFVA1517）。板载2 组各4 片16bit 4Gb 的DDR4-2400 SDRAM，2 颗512Mb SPI Flash，一个排针式JTAG 等外设接口。
        板卡还提供一路400Pin（40*10）的HPC 连接器（ASP-134486-01）作为标准
FMC 接口，该连接器符合ANSI/VITA 57.1 标准，可以根据应用需求灵活地匹配各种FMC 子卡，
比如ADC 子卡、DAC 子卡以及光纤子卡等。

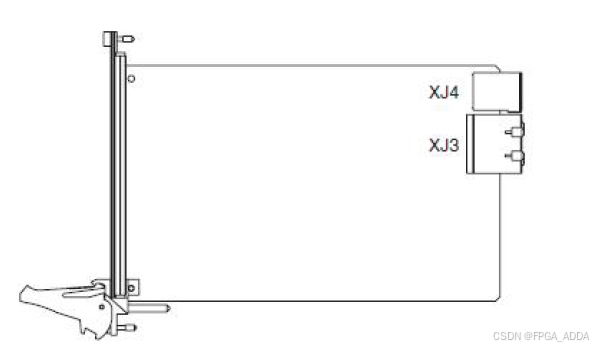

板卡尺寸为：170.6mm x 100mm（不含连接器），散热方式
采用金属导冷散热，请参考下图所示外形尺寸示意图：

应用领域
软件无线电、FPGA 信号处理、雷达图像处理、卫星通信系统、图象与视频处理、基带通信
接收、多通道数字接收以及其他相关领域。

产品特点
（1） 标准产品：
完全符合VITA57.1 规范的标准FMC 接口定义，可以适配几乎所有类型的FMC 子板；
完全符合PXIe 规范中关于3U 的要求；
（2） 客户自主度高：根据需要，主芯片可灵活选择；
（3） 存储容量大，种类多；
--- MT40A256M16GE-083E，8 颗，512MB DDR4 SDRAM 内存颗粒
--- MT25QU512ABB，2 颗，512Mb SPI FLASH 存储器
--- AT25512N，1 颗，512Kb EEPROM 存储器

（4） 接口多，支持JTAG 和FMC 扩展；
（5） 环境适应广，搭配不同功能的FMC 子卡可满足不同功能要求；
（6） 多颗LED 指示，方便客户监控板卡工作状态；
（7） 支持多种散热方式，散热效果好；

电源需求
QT7052 设计遵循FMC 规范和Xilinx 设计要求，可直接通过PXIe 的XJ4 接口的+12V 供电，
正常功耗低于50W。对于供电系统一般要求尽量小的噪声、波动等，并且供电电压波动范围要求
一般在±5%范围内，以保证板卡的稳定正常工作。
QT7052 通过板载的FMC 连接器为子卡提供电源。具体要求见4.2.2 章节。板卡默认
VADJ/VIO_B 运行电压为+1.8V。
