学会System Generator（6）设计优化与导入MATLAB变量

本文是该系列的第6篇。第2篇中以数字滤波器的设计为主题，介绍了System Generator的完整设计流程；第4篇对设计进行了资源分析。本文将在此基础上，讨论如何对设计进行优化，以及介绍System Generator可以导入MATLAB的工作区（workspace）变量的特性。

---

优化设计

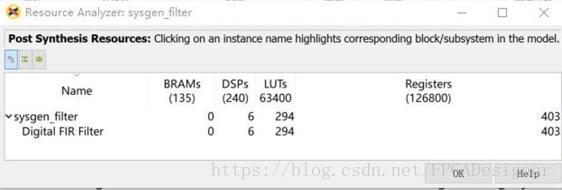

在第4篇中我们进行了设计的资源分析，结果如下：

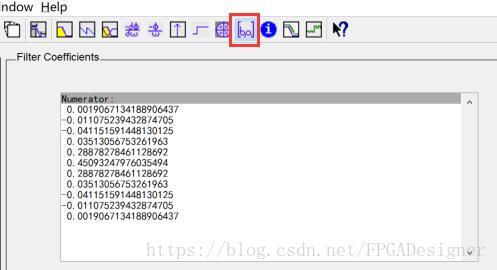

该设计使用了6个DSP单元，这是因为该FIR滤波器系数有11个，且具有对称性，因此需要使用6个乘法器并行运算。打开FDATool，点击上方的“Filter Coefficients”按钮，可查看滤波器系数：

System Generator中FPGA时钟设置为20MHz；Gateway In block的采样率也为20MHz。这样每个时钟都要处理一个数据，因此在实现滤波器时采用了并行结构，占用了6个乘法器。

我们可以设置过采样模式来优化设计的资源使用率。在System Generator block中将FPGA clock period设置为8.33ns（120Mhz）；Simulink system period设置为1/120e6（120MHz）；Gateway In的采样率比便。这样每6个时钟处理一个数据，期望所有的乘法操作能共用一个乘法器。

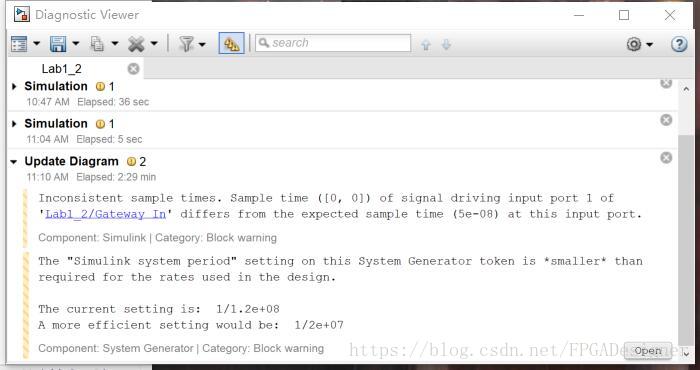

点击Generate导出设计，此时Simulink会提示一个警告：

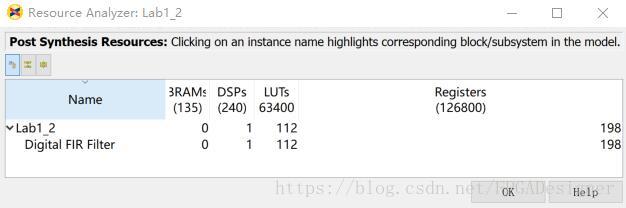

主要提示我们采样率和时钟的设置，本设计是故意采用这种设置方式的，因此不用在意这个警告。运行结束后，生成资源分析报告：

看到DSP单元只使用了一个，其它资源也节省了超过一半，符合预期。总而言之，在进行System Generator设计时，要综合考虑设计指标和硬件实际情况来对设计进行针对性优化。

---

导入MATLAB变量

Simulink已经提供了足够强大的功能，但有些设计还是需要在MATLAB中进行（比如考察位宽对数据量化的影响）。System Generator提供了该特性：可以将MATLAB的workspace中的变量直接用于block参数配置。

假设在MATLAB中已经确定某一数据的最佳位宽，workspace如下：

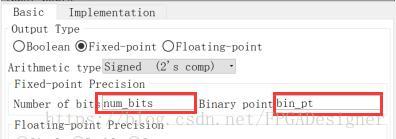

打开Gateway In block（或其它需要配置该值的block），在编辑框里直接输入workspace中的变量名称即可：

所有的block都支持该特性。
