一、概述

webrtc冗余打包方式有三种：Red（rfc2198）、Ulpfec（rfc5109）、Flexfec（草案）。其中Red和Ulpfec要成对使用。

二、RedFEC

参考：RED (REDundant coding) - WebRTC Glossary

RFC 2198 - RTP Payload for Redundant Audio Data

简单将老报文打包到新包上。如下图所示，冗余度为1时，RFC2198打包情况：

这种方法在音视频领域几乎不使用，因为冗余包只能保护特定一个报文，这种方法带宽占用量很大，恢复能力有限，性价比很低。只是早期的T38传真、RFC2833收号会使用该协议，因为传真和收号的数据量比较小。

webrtc里面说使用了RFC2198冗余，实际上仅仅是借用该协议的封装格式，封装FEC冗余报文。

三、UlpFEC

参考：ULPFEC (Uneven Level Protection Forward Error Correction) - WebRTC Glossary

RFC 5109 - RTP Payload Format for Generic Forward Error Correction

详细参考：

将一组M个报文进行异或，生成N（N就是FEC的冗余度）个FEC报文，打包出去。这组报文任意丢其中的N个，都可以通过这组(M-N)个报文+FEC冗余包恢复回来，比简单的RFC2198保护的范围扩大了很多。例如下面示意图：D为媒体包，R为冗余包，该图所示的冗余度为2。

1）发送端打包示意图

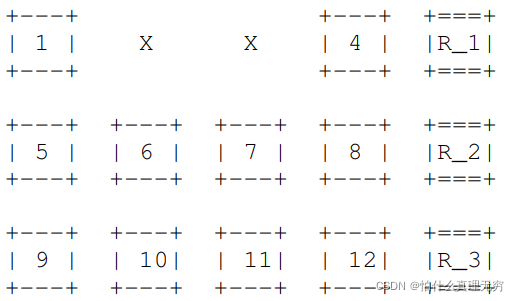

2）网络丢包示意图

3）丢包恢复示意图

若UlpFEC异或所有报文，带宽占用量也比较大，在实际应用会根据网络情况进行适当取舍。webrtc通过PacketMaskTable表格在选取需要异或的报文。PacketMaskTable表格有连续丢包（kFecMaskBursty、kPacketMaskBurstyTbl）、随机丢包（kFecMaskRandom、kPacketMaskRandomTbl）两种模型。

理论上webrtc可以通过损失程度和乱序情况相关的反馈，自适应选择kFecMaskRandom还是kFecMaskBursty，效果比较好。但是可惜的是，webrtc这块功能缺失，默认使用随机丢包模型。

四、FlexFEC

同UlpFEC实现方式，ULPFEC仅在1D行数组上进行异或，FlexFec更灵活，引进了交织算法，可以在1D行、列、2D数组异或。

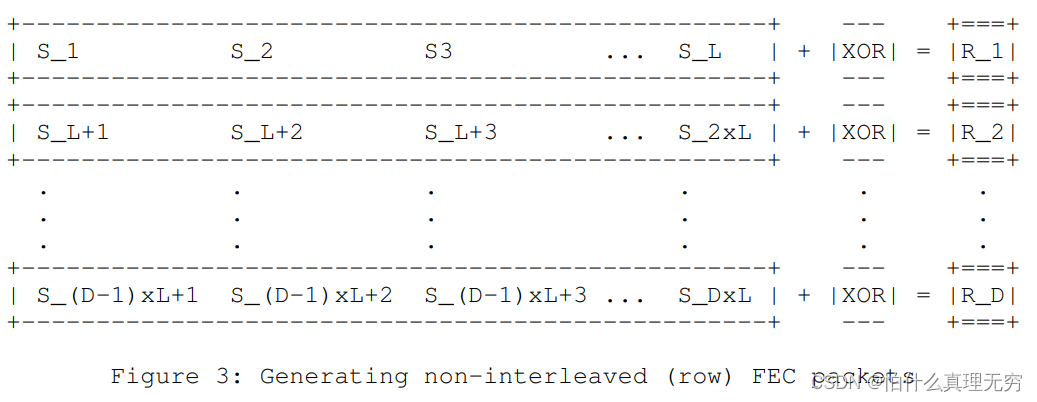

1）1D行异或

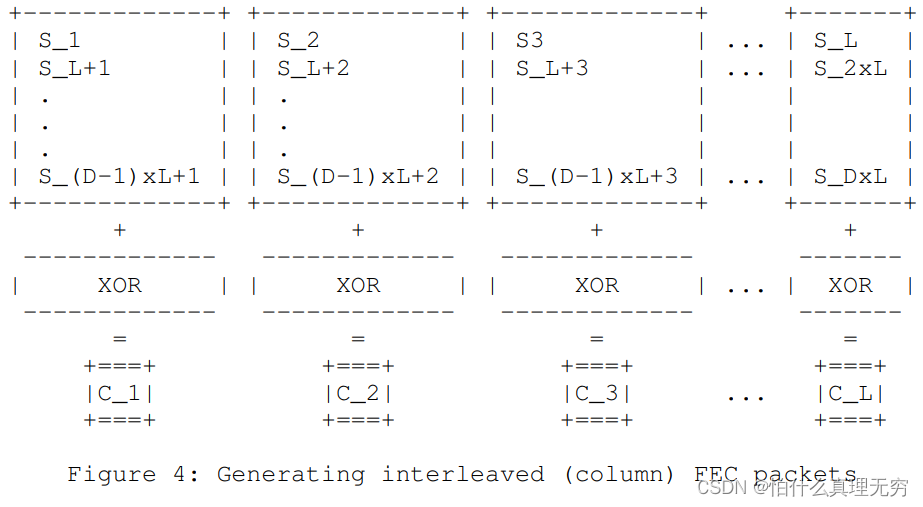

2）1D列异或

3）2D行列异或

需要注意，开启FlexFEC需要同时使能 WebRTC-FlexFEC-03/Enabled && WebRTC-FlexFEC-03-Advertised/Enabled 否则会出现死机异常

这块还是草案，如何选择异或模式的代码看没深入下去。后续补充。

五、FEC算法汇总

FEC是无线传输领域的一个前向纠错的算法。无线传输领域的FEC算法主要有TURBO、LDPC、POLAR这三种。

音视频传输领域的FEC算法有如下几种：

1、webrtc的opus音频使用的是inband FEC和交织编码。

2、webrtc的视频ulpfec使用的是异或XOR。

3、Reed Solomon算法比较复杂，理论上数据恢复能力比较强。

六、webrtc代码分析

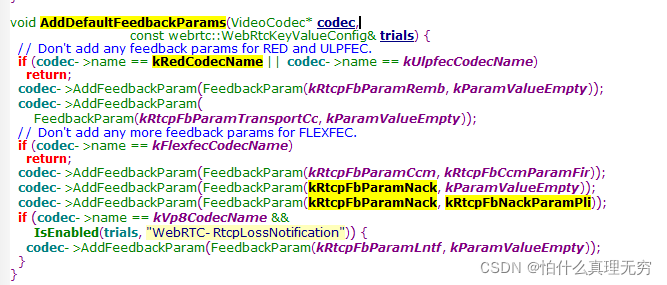

1）使能FEC

webrtc默认使能Red+Ulp的FEC。Flex仅在实验阶段，还不能正式使用。

2）封装FEC

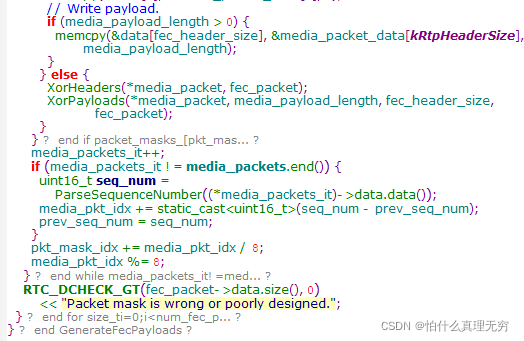

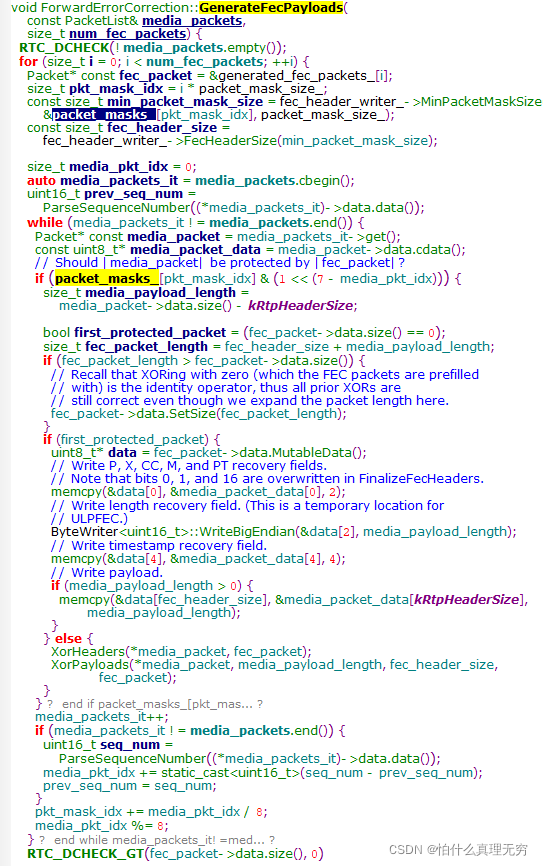

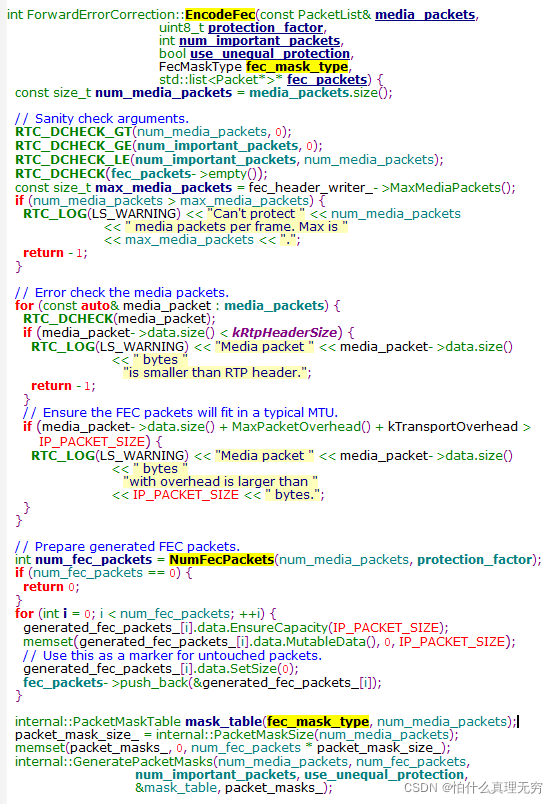

发送冗余报文处理

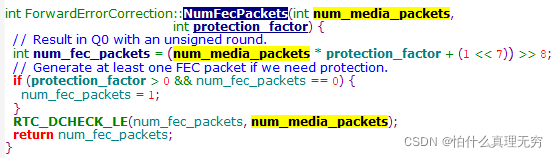

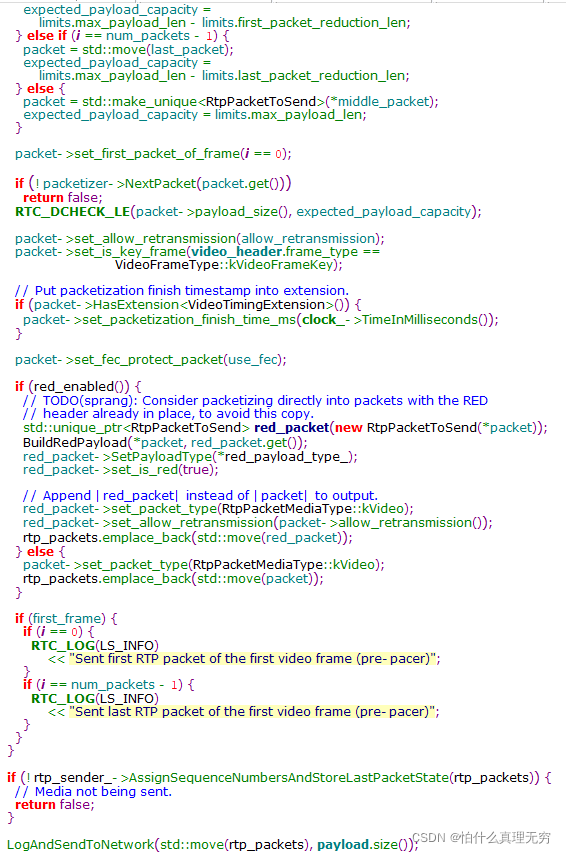

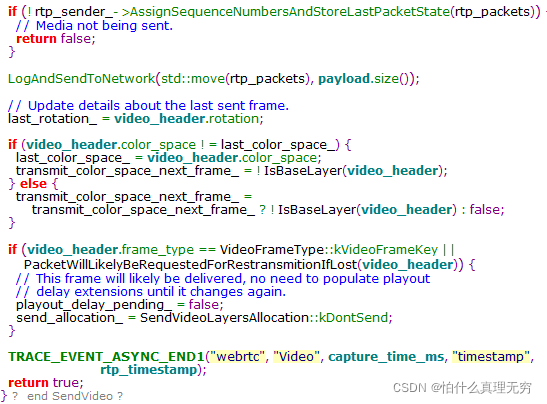

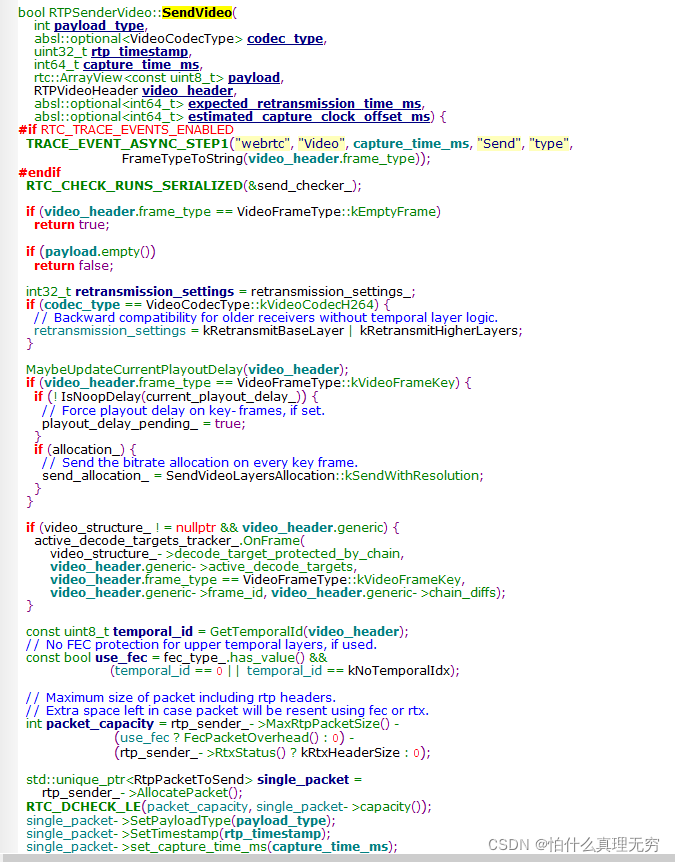

RTPSenderVideo::SendVideo。当编码器支持时间分层，可以仅冗余level 0的视频数据。否则，就要冗余所有视频数据。冗余度是根据丢包率动态调整。

动态调整冗余参数调用栈

         BitrateAllocator::OnNetworkChanged
        ->VideoSendStreamImpl::OnBitrateUpdated
        ->ProtectionBitrateCalculator::SetTargetRates

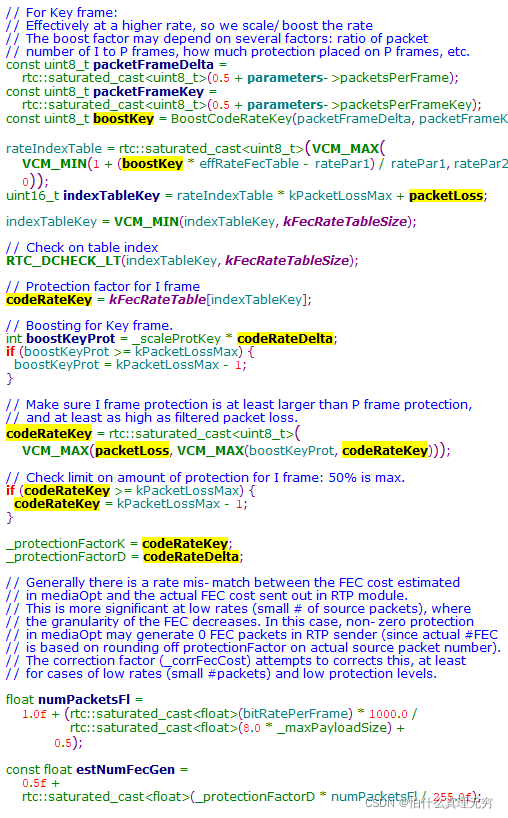

        ->media_optimization::VCMLossProtectionLogic::UpdateMethod

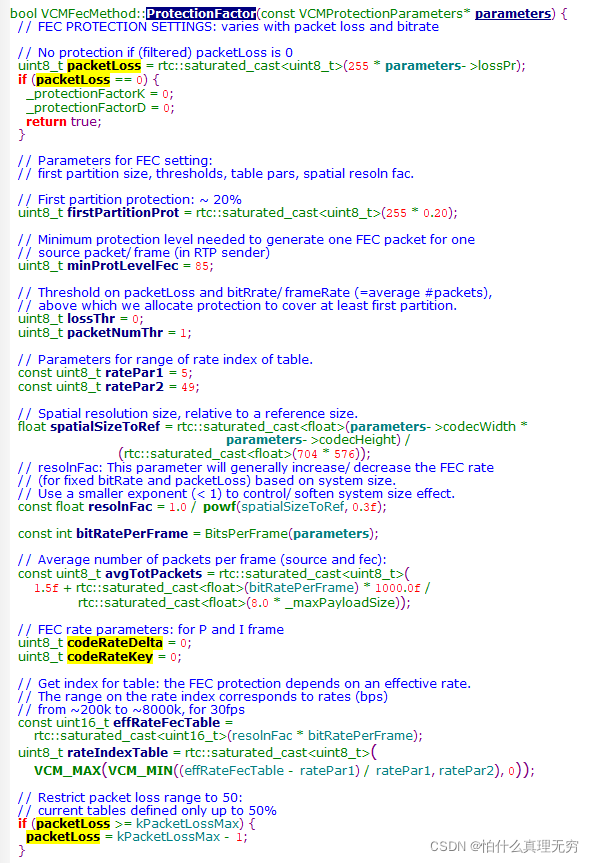

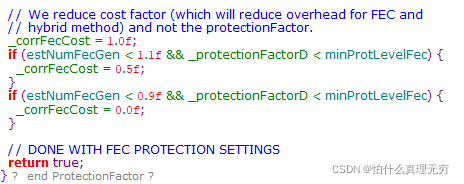

        ->media_optimization::VCMNackFecMethod::UpdateParameters
