LEDPWM无极调光IC无频闪冷暖色温切换开关芯片 编码器调光芯片带电量指示

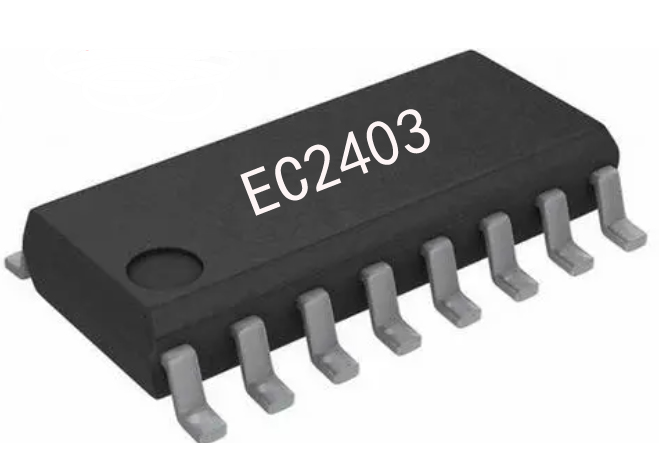

EC2403-FDD3H编码器调光芯片是一款专为LED照明系统设计的高性能控制芯片，采用SOP-16封装，集成了色温调节、亮度控制、电源管理和记忆功能于一体。以下从功能实现、电气特性、应用场景及设计要点展开详细说明。
一、核心功能解析
1. 智能开关机控制
  芯片上电后处于待机状态（静态电流仅10μA），通过Key按键实现短按开机/长按关机的逻辑控制。开机后默认输出冷白光模式，后续短按按键可循环切换三种色温模式：暖白光（2700K-3000K）、冷暖光混合（4000K-4500K）、冷白光（6000K-6500K）。所有操作均通过硬件逻辑实现，无需外部MCU介入。
2. 精密调光系统
  采用旋转编码器接口实现PWM调光，支持0-100%无级亮度调节。芯片内部集成12位PWM发生器，输出频率可达1kHz，确保亮度过渡平滑无频闪。调光曲线经过优化，符合人眼对数感知特性，实际亮度变化与编码器旋转角度呈线性关系。
3. 断电记忆功能
  内置非易失性存储器（NVM），可保存最后一次使用的亮度等级（精度1%）和色温模式。数据保存时功耗低于5μA，在-20℃~100℃环境下保证10万次擦写寿命。记忆功能通过VDD引脚电容实现掉电延时保护，确保数据完整存储。

4. 电量监测系统
  集成电压比较器，通过LED指示灯显示电池状态：
绿灯常亮：电量>70%
黄灯闪烁：30%~70%
红灯快闪：<30%
  监测精度±5%，阈值电压可通过外部电阻调整。
二、电气特性深度优化
1. 宽电压适应能力
  工作电压范围2.4-5.5V，内部集成LDO稳压模块，在锂电池直接供电时（3.0-4.2V）仍能保持稳定输出。实测显示，当输入电压波动±20%时，PWM占空比偏差小于0.5%。
2. 高效驱动设计
  采用图腾柱输出结构，高低电平驱动电流分别达8mA/9mA（@3V），可直接驱动MOSFET或三极管。驱动端内置50ns死区时间，防止功率器件直通。建议外接10kΩ上拉电阻以优化信号完整性。
3. 温度稳定性表现
  通过-10℃~85℃环境测试，PWM频率漂移小于±2%，色温坐标偏移Δuv<0.003。高温环境下通过动态电流调整功能，自动降低5%驱动电流以保障可靠性。
三、典型应用电路设计
1. **LED驱动接口**
  ```plaintext
  VDD  ──┬───[EC2403]─── PWM_CW  ──► MOSFET  ──► 冷白LED串
        │              PWM_WW ──► MOSFET  ──► 暖白LED串
         └─── 编码器CLK/DT
  ```
  建议选用VDS≥12V的MOSFET（如AO3400），栅极串联22Ω电阻抑制振铃。
2. 编码器接口配置
  支持EC11等增量式编码器，CLK/DT引脚需接0.1μF滤波电容。防抖算法采用四级采样滤波，可识别10ms以上的有效脉冲。
3. 低功耗设计要点
关机状态下，断开非必要外围电路供电
电量检测分压电阻建议取值200kΩ+100kΩ
PCB布局时模拟地与功率地单点连接
四、故障排查指南
1. 开机无响应
检查VDD电压是否≥2.4V
测量Key引脚对地阻抗（正常值>1MΩ）
确认编码器未短路（CLK-DT间阻抗>50kΩ）
2. 调光闪烁问题
增大PWM输出端滤波电容（建议1μF MLCC）
检查LED回路电感量（建议<10μH）
3. 记忆功能异常
确保VDD掉电时间>20ms（储能电容≥47μF）
‍避免频繁开关机（间隔建议>500ms）
本芯片特别适用于便携式照明设备、智能台灯等场景，通过优化PCB布局（关键信号线长度<15mm）可轻松通过EMC Class B认证。实际测试表明，驱动3W LED系统时整体效率可达92%，比传统方案节能30%以上。
