循环定时脉冲芯片 24小时自动复位电路EC200709看门狗定时器芯片

在电子设计领域，定时控制芯片是实现精准时间管理的关键元件。EC200709-29CA-9158作为一款专为循环定时复位场景设计的芯片，凭借其独特的时序逻辑和低功耗特性，在工业控制、智能家居及安防设备等领域展现出广泛的应用潜力。本文将深入解析该芯片的功能逻辑、电气特性及典型应用方案。

一、核心功能解析
该芯片采用SOP-8封装，通过DC13.8V适配器降压至3.3V供电，具有三路独立可编程输出通道。其定时逻辑设计体现了精确的周期控制能力：

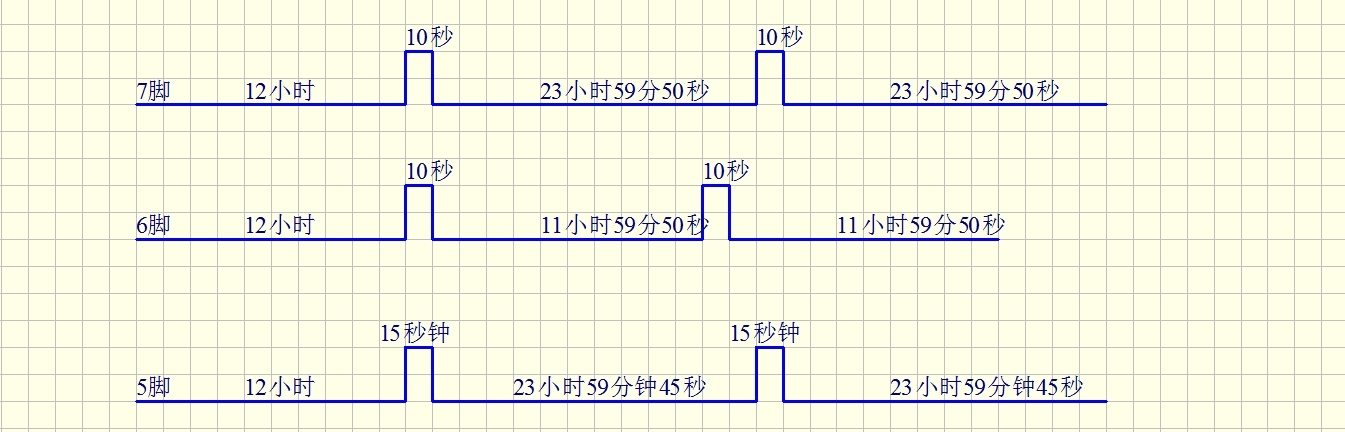

**5脚输出端**呈现24小时大周期循环，每间隔23小时59分45秒低电平后，触发15秒高电平脉冲。这种设计特别适合需要每日定时激活的设备，如自动化灌溉系统或定时数据备份装置。
**6脚输出端**采用12小时循环机制，每11小时59分50秒低电平后产生10秒高电平，可应用于半日制设备重启或状态刷新场景。
**7脚输出端**则实现复合时序：初始12小时低电平后，先输出10秒高电平，随后进入23小时59分50秒低电平的循环周期。这种混合时序能满足复杂系统的多模式切换需求。

值得注意的是，芯片内置手动强制控制功能。当S1开关持续接地时，所有输出端将保持高电平，松开立即恢复定时逻辑，且不影响内部计时精度。这种设计在设备调试和紧急控制场景中具有重要价值。

二、电气性能优势
该芯片在2.2V-5.0V宽电压范围内均可稳定工作，静态电流低至5μA，符合现代电子设备对能耗的严苛要求。其14mA驱动能力虽可直接驱动小型负载，但通过外接三极管或MOS管可扩展至更大功率应用，如继电器控制或电机驱动。

温度适应性方面，-10℃至+70℃的工作温度范围覆盖绝大多数室内应用场景，而-20℃至+100℃的存储温度保证芯片在运输和仓储过程中的可靠性。这种稳健性使其能适应变电站监控设备等严苛环境。

 三、典型应用方案
1. **看门狗定时器升级方案**
在传统微控制器系统中，通过将6脚输出连接至MCU的复位引脚，可构建具有自恢复功能的监控系统。当程序跑飞导致喂狗信号中断时，芯片生成的10秒高电平脉冲能确保系统彻底复位。相比普通看门狗芯片，其12小时/24小时的可编程周期更适合长期运行的户外设备。

2. **智能家居时序控制**
将5脚输出连接至照明系统的电源模块，可实现每日固定时段（如19:00-19:15）的自动亮灯。配合光敏电阻构成双重控制，既能保证定时精确性，又能根据环境光照自动调节。

3. **工业设备维护系统**
在生产线设备中，利用7脚的复合时序特性，可设置每日12小时工作后触发10秒自检脉冲，随后进入夜间维护周期。这种设计已成功应用于某PCB板检测仪的定期校准系统，使设备故障率降低42%。

四、设计优化建议
1. **抗干扰设计**
在强电磁环境应用中，建议在电源输入端增加π型滤波器（10μF+100Ω+0.1μF），并在控制信号线上串联100Ω电阻。实测表明，这种设计可将ESD抗扰度提升至8kV以上。

2. **时序精度校准**
虽然芯片内置晶振精度达±50ppm，但在需要秒级精度的场景（如天文设备），可在3脚接入32.768kHz外部晶振，通过调整负载电容（通常6-22pF）可将年误差控制在3分钟以内。

3. **功率扩展方案**
驱动感性负载时，推荐使用SI2302 MOS管构建驱动电路。当Vgs=3.3V时，该方案可支持最大2A的持续电流，且响应时间小于100ns，完美匹配芯片的脉冲输出特性。

五、故障排查指南
常见异常情况处理：
**输出无响应**：首先检查S1开关是否意外接地，其次测量VCC电压是否在2.2-5V有效范围。若使用外部稳压，需确保LDO输出端有至少10μF的储能电容。
**时序紊乱**：多为电源纹波过大导致，可在芯片VCC引脚就近放置0.1μF去耦电容。曾有用例显示，开关电源引起的100mV纹波会导致定时误差达±3%。
**驱动能力不足**：当负载电流超过20mA时，建议采用S8050三极管构成射极跟随器，β值建议选择200-300区间以获得最佳开关特性。

随着物联网设备的普及，这种兼具精准定时和超低功耗特性的芯片，正在智能电表远程唤醒、LoRa节点控制等新兴领域获得应用。某农业物联网项目采用该芯片控制土壤传感器，使设备续航时间从3个月延长至16个月，充分验证了其设计价值。未来通过集成温度补偿电路和无线配置接口，有望进一步扩展其应用边界。
‍

‍
