告别“完美同轴”执念，国产优选MT6709离轴角度检测解码芯片：校准补偿、精准检测

原创于 2025-12-08 15:23:27 发布 · 437 阅读

CC 4.0 BY-SA版权

文章标签：

传统传感器解决方案执着于“物理完美对齐”的执念，要求磁铁与传感器芯片同轴贴合，试图成为物理世界的完美镜子，任何镜像偏差都被视为缺陷，这不仅抬高了机械设计与装配的门槛，更让许多复杂工况下的精准检测成为难题。而MT6709，则像是一个“理解者”--它接受现实世界的不完美通过对外部模拟信号进行角度解码计算并补偿偏差，实现精准的离轴(OffAxis)0~360°绝对角度检测，适应现实场景的偏差与复杂性。

MT6709作为一款针对外部线性霍尔输入的正、余弦模拟信号进行角度计算的解码芯片，一个强大的“信号翻译与校正中枢”，其工作流程清晰而高效:

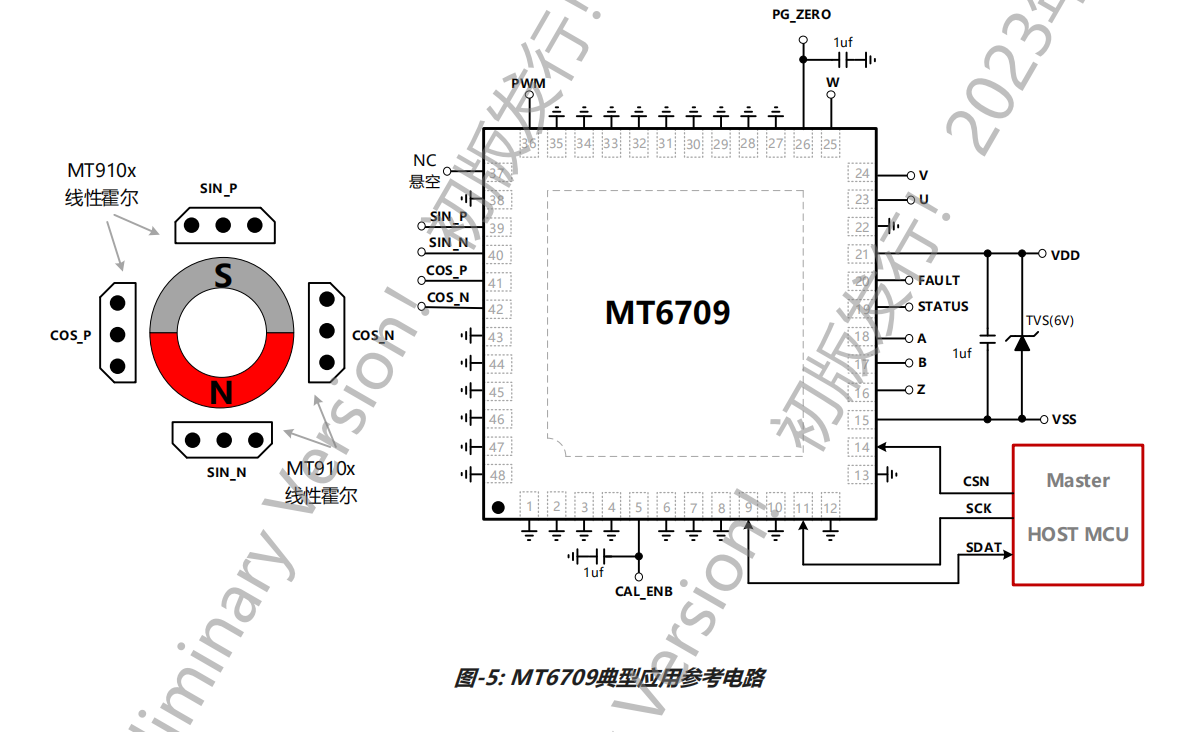

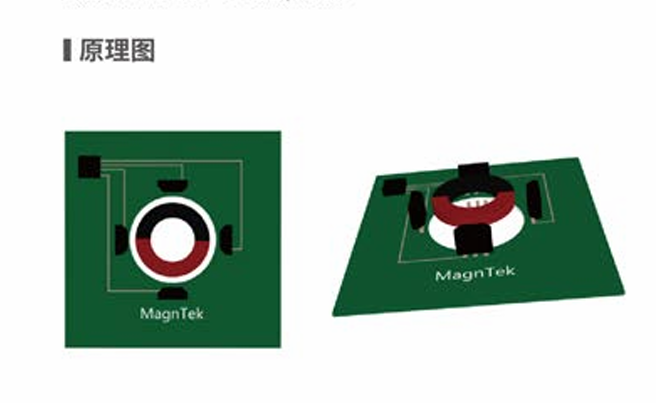

1、信号采集:当转动轴带动一个简单的单对极磁环(一个N极、一个S极)旋转时，周围四颗互成90°对称布置的线性霍尔芯片会感应并输出原始的差分正、余弦模拟信号，这些信号会被MT6709接收。
2、信号预处理:接收的模拟信号会经MT6709的内置仪表放大器“放大、滤波，至ADC中。
3、模数转化与计算:信号经高性能ADC数字量化后，送入DSP单元通过校准参数补偿失调、幅度及相位误差，解码出17位绝对角度数据。
4、多形式输出:角度数据可通过3线SPI直接读取，或编码为增量ABZQ电机换相UVW、简化PWM信号，适配不同主控系统。
此外，MT6709芯片还采用高集成化设计，功能系统中除低压差稳压模块(LDO)、时钟振荡器(OSC)外，还包含：

EEPROM:3.0~5.5V用户可编程的电可擦除可编程存储器块，数据保存时间达10年(150℃下)，擦写次数>100次
模拟前端:仪表放大器+抗混叠滤波器，确保模拟信号完整性;
诊断模块:实时监测信号幅度、电源电压、EEPROM数据，通过STATUS/FAULT引脚输出状态
配置寄存器:支持通过SPI编程校准模式、输出分辨率、零位位置等参数。

自动校准：精度补偿升级

MT6709的核心优势在于提供了用户端简洁自校准模式--无需和MT6709芯片进行数据交互、无需参考源，只需运动若干周期，就可以补偿外部输入的正、余弦信号的失调、幅度和相位等误差，校准后INL°可达±0.2°。该模式要求磁环连续转动，但可以是非匀速的，具体步骤为:
1、安装固定好芯片和磁环的相对位置:
2、确保输入信号能够在40周期/分钟~3000周期/分钟这个速度区间，保持16个周期;
3、通过将CAL-ENB引脚拉低(或将寄存器“SOFT-AUTOCAL”写1).使得芯片进入自校准状态;然后通过STATUS引脚输出的PWM波形，或者“CAL-STATE”寄存器的值，来判断芯片的自校准状态。自校准成功，芯片会自动保存校准参数，结束后需等待500ms，再将CALENB引脚拉高或者将“SOFT-AUTOCAL”寄存器写0，以退出自校准模式
4、若校准失败需再次校准，需给MT6709重新上电。

同时MT6709还提供用户端匀速自校准模式，可进一步补偿INL至±0.1°。该模式需将磁环和芯片固定好后，通过配置寄存器"AUTO CAL MODE”的值(0x4)使得芯片处于匀速自校准模式(芯片出厂默认配置为简洁自校准模式)，确保按角度输出增加的方向匀速运行;磁环匀速运动起来后，可通过配置“AUTOCAL FREQ”寄存器来选择合适的转速区间，之后步骤与简洁自校准模式一致。

性能维度：全方位接口与卓越可靠性

工业领域的一个现实困境是协议碎片化，而MT6709的魅力在于它提供了一个全面而灵活的数据输出生态系统，能无缝对接各种主控系统:

核心数据:提供17位高分辨率的绝对角度数据，可通过3线SPI接口直接读取，支持锁存角度功能，数据刷新标志位可配置，满足对绝对位置信息有苛刻要求的应用。
增量编码:可生成最高2500脉冲/周期或10000步/周期的ABZ增量信号，且任意整数分辨率用户可编程，完美兼容市场上绝大多数伺服驱动器与控制器。
电机驱动:提供可编程的UVW换相信号输出，分辨率支持1至63对极/周期，可直接用于无刷直流(BLDC)电机的换相控制。
简化通信:还提供单线PWM输出，能以12位分辨率传输角度信息，为资源有限的微控制器系统提供了简洁的选择。

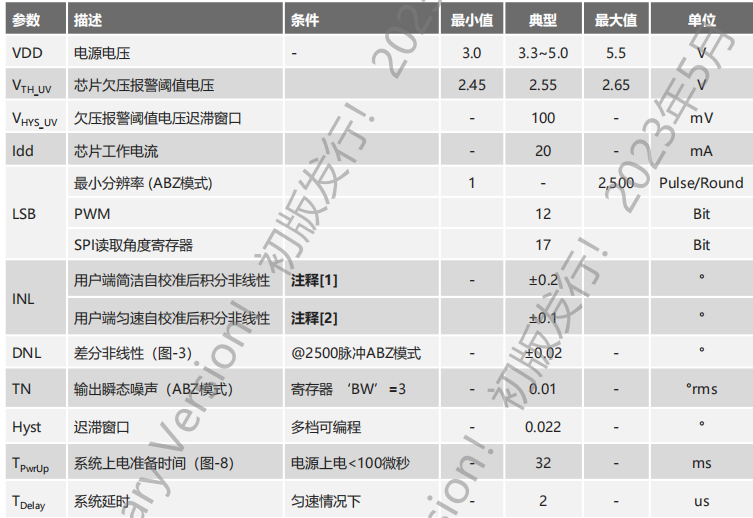

在可靠性方面，MT6709遵循工业与汽车电子级的标准。它工作电压范围覆盖3.0V至5.5V;工作温度横跨-40℃至125℃的严苛环境;静电防护(ESD)能力超过4000V;采用紧凑的QFN7x7封装，在恶劣的电气与物理环境中也能稳定运行。同时MT6709低延迟高稳定:匀速工况下系统延时<2us;瞬态噪声0.01°rms;迟滞窗口0.022°(多档可编程)。还具备实时诊断功能:通过STATUS和FAULT中断引脚实时输出芯片工作状态和诊断信息，提升系统可靠性。

应用场景

工业自动化领域:协作机器人关节角度反馈(离轴安装降低机械设计难度)、传送带位置控制、旋转平台定位;建议电源端并联>0.1uF去耦电容，加TVS管提升EMC性能。
电机控制领域:无刷直流电机、永磁同步电机的转子位置检测，帮助实现精确的磁场定向控制。
汽车电子领域:电子助力转向系统、油门踏板位置检测、悬架高度测量等汽车应用，宽温与高ESD防护，适配车载恶劣环境。
消费电子领域:旋钮控制、游戏设备、健身器材等需要角度测量的消费类产品，紧凑封装、低功耗电流适配消费电子领域
离轴应用:在无法对轴安装的特殊机械结构中，MT6709配合适当的磁路设计，能够实现精确的离轴角度检测。
