学习目标:

        通过按键控制开发板具体功能。


学习内容:

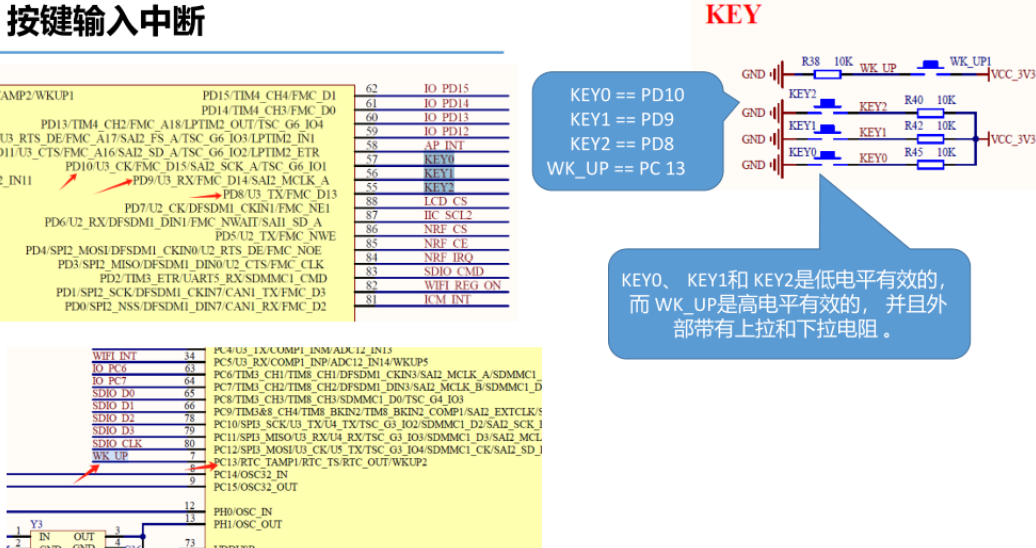

  1. 查看芯片原理图,确定要配置的按键的引脚。
  2. 根据原理图确定按键高低电平的状态
  3. 根据预定好的按键功能实现对按键的编程
  4. 测试程序是否实现功能

学习时间:

2026.1.6


工程创建:

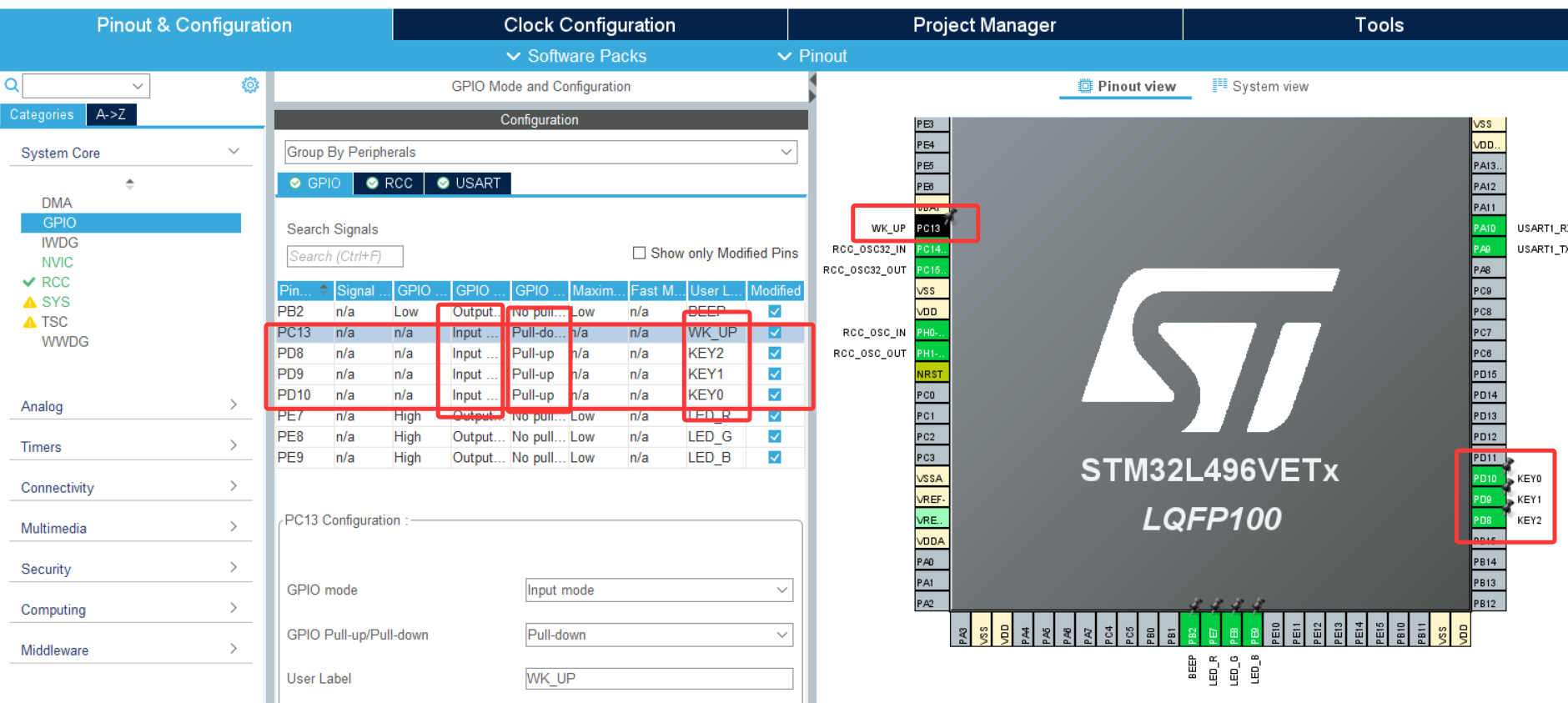

1.根据原理图确定引脚功能和位置,并根据其工作原理配置引脚。

  • 上拉输入,端口默认输入为高电平。按键按下,输入低电平。
  • 下拉输入,端口默认输入为低电平。按键按下,输入高电平。

按键功能要求
>KEY0按键控制红色LED(LEDR)状态翻转。
>KEY1按键控制绿色LED(LEDG)状态翻转。
>KEY2按键控制蓝色LED(LEDB)状态翻转。
>WK_UP按键控制蜂鸣器(BEEP)状态翻转

2.添加功能代码(按照上述要求):

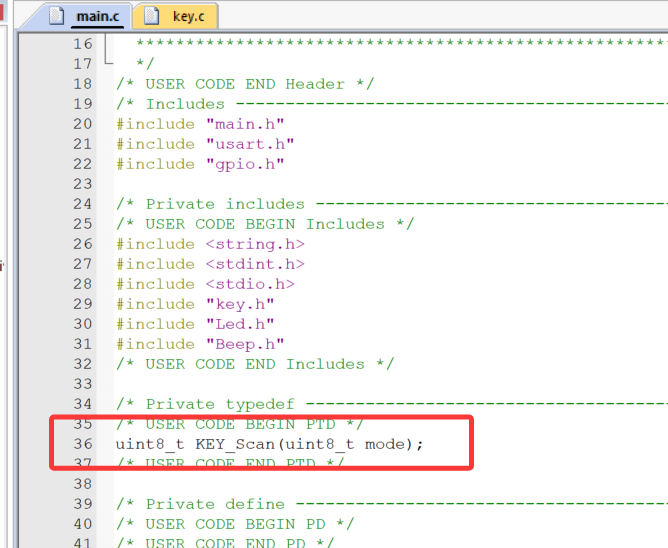

        (1)声明函数,编写KEY_Scan()函数,实现按键扫描,返回按键值。

(2)编写函数具体内容

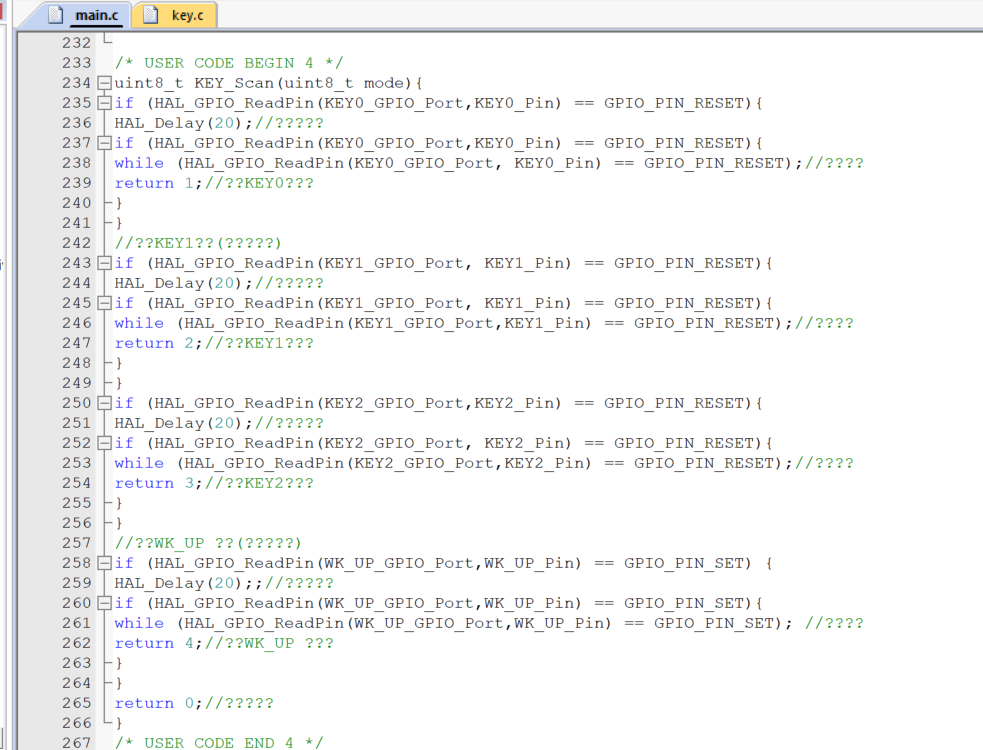

        (3)编写按键扫描函数

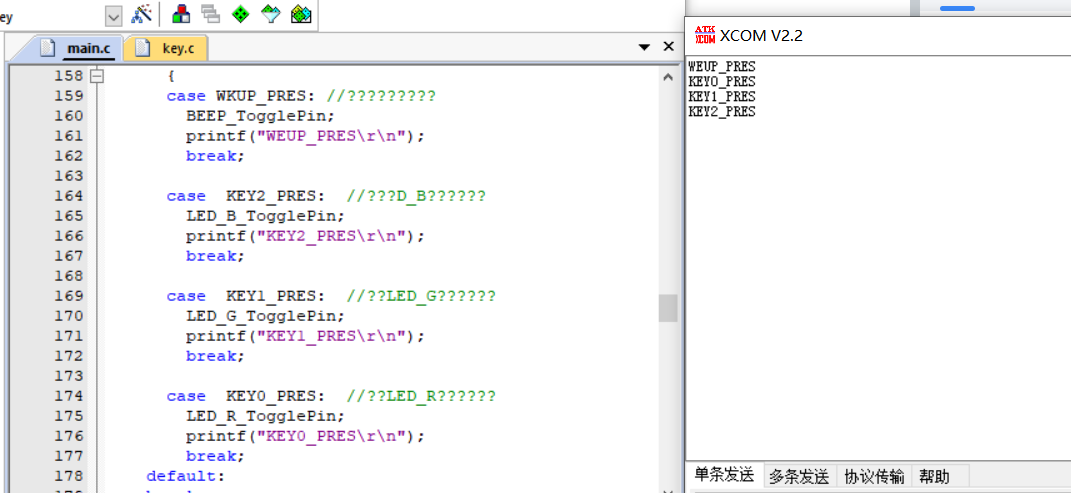

3.编译运行,将程序烧写到开发版上即可完成RGB和蜂鸣器的状态反转。

        长按按键可以观察到串口已经接收到按键指令。
