潘多拉STM32L4 96 IoT开发板（HAL库） 1.点亮三色RGB

学习目标：

• 学习并掌握 潘多拉开发板的 入门知识

---

学习内容：

1. 利用stm32cubeMX搭建 开发板基本开发环境
2. 掌握开发板时钟，引脚配置
3. 掌握基本命令语句

---

学习时间：

2026.1.4

工程创建步骤：

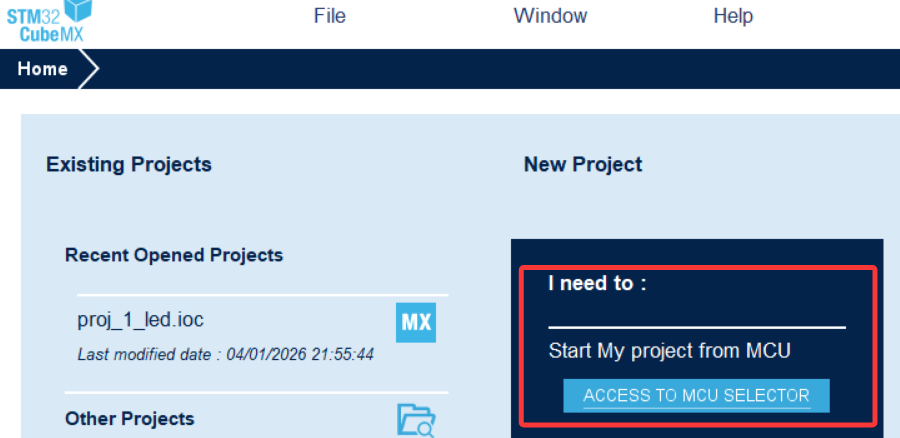

1.启动stm32cubeMX，创建工程。

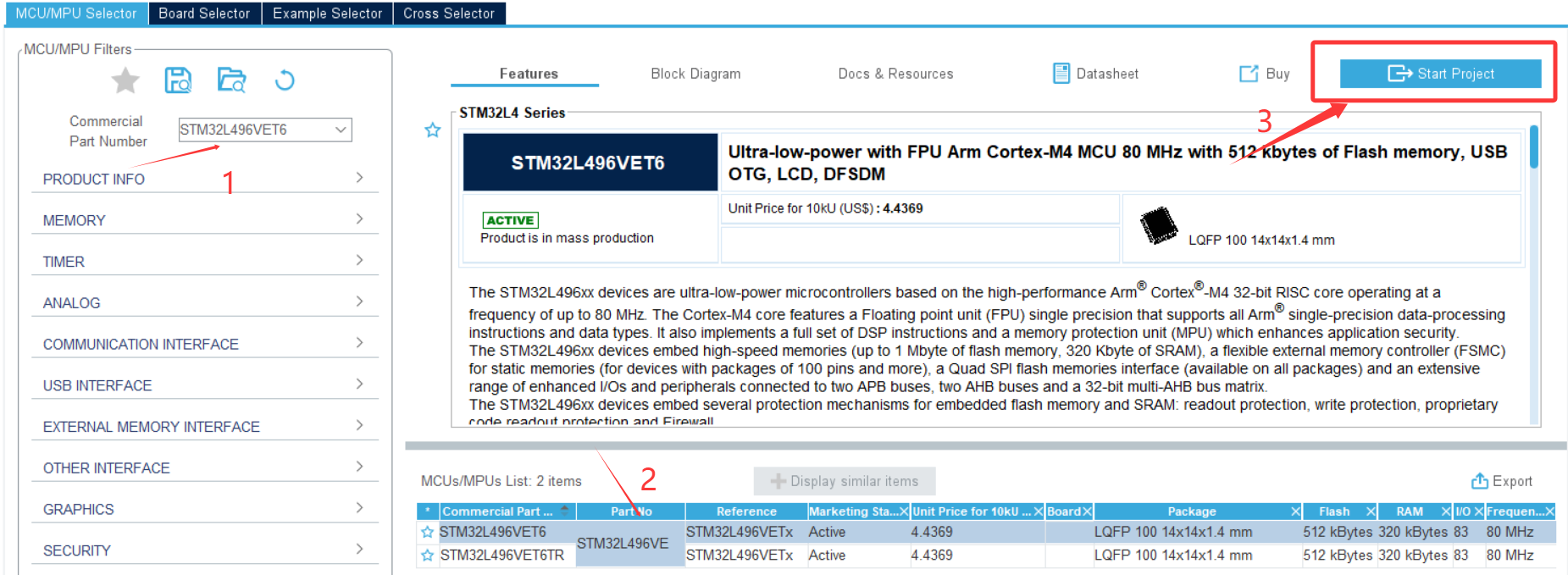

2.搜索stm32L496 芯片

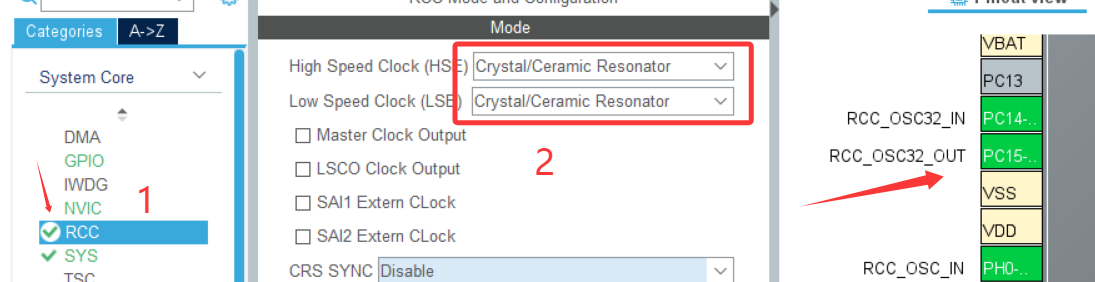

3.修改时钟配置，修改时钟为外部时钟

4.根据芯片原理图找到RGB灯的引脚分别为PE7、PE8、PE9。

        设置GPIO为output

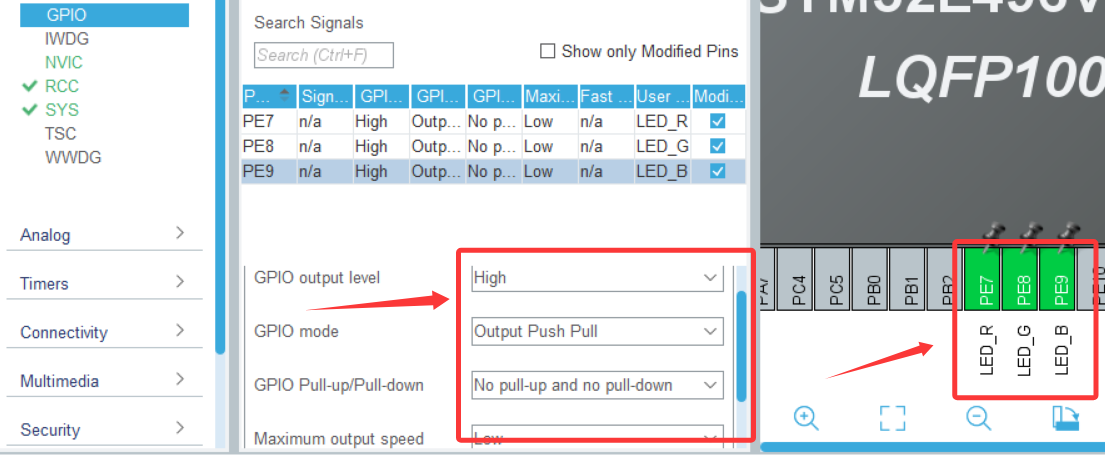

                按照下图对三个引脚的GPIO进行配置。

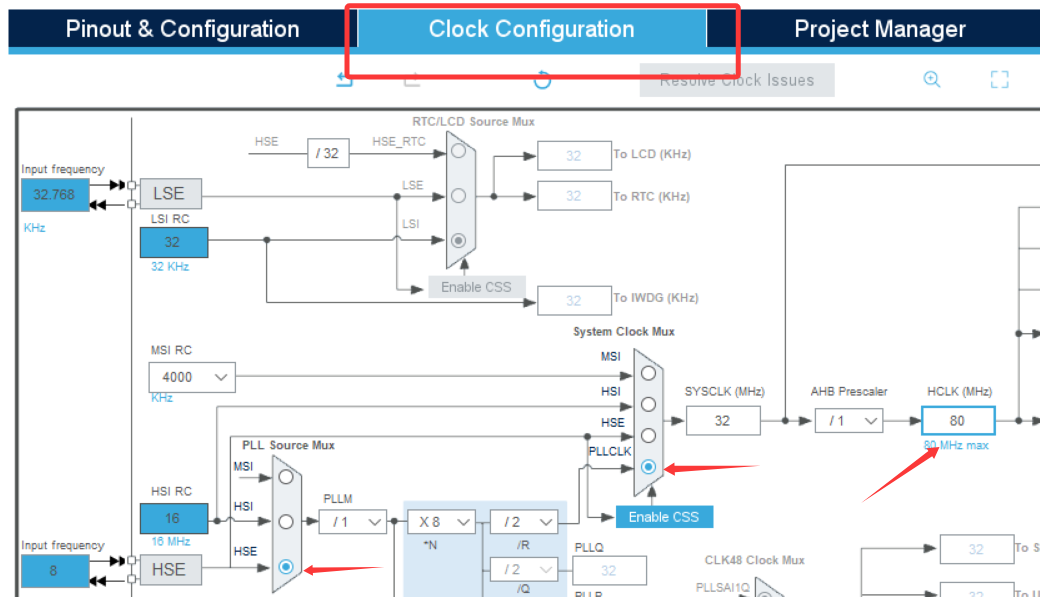

5.修改时钟参数

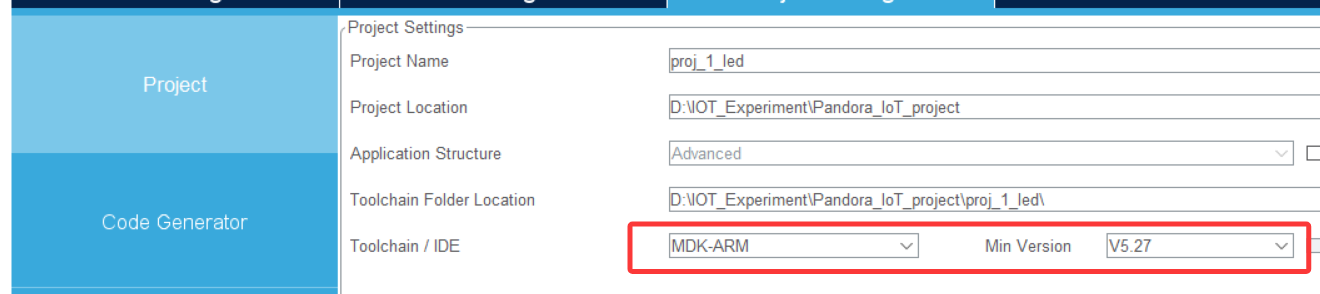

6.进入Project Manager对文件名称，文件位置进行保存，生成初始文件并自动跳转到keil

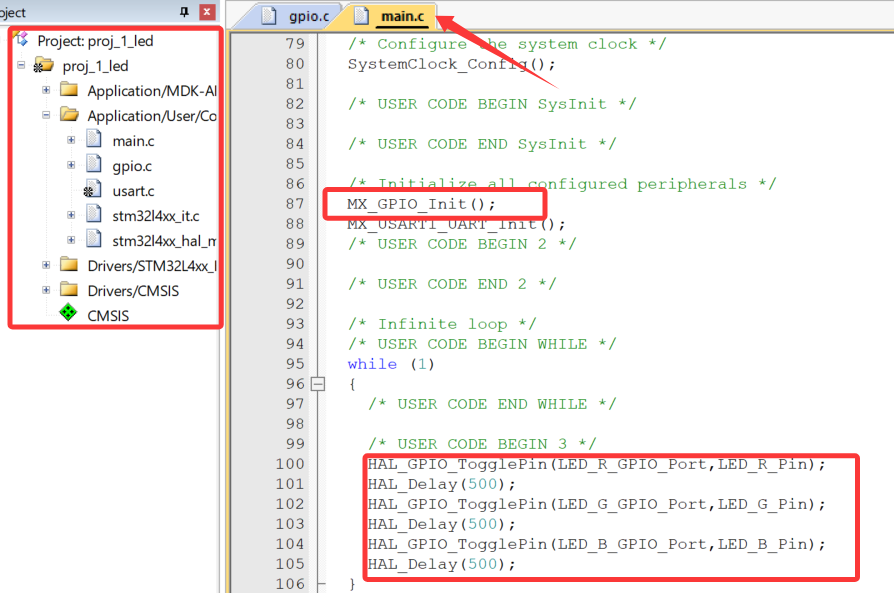

7.找到main.c文件，编写控制三色RGB流水灯代码：

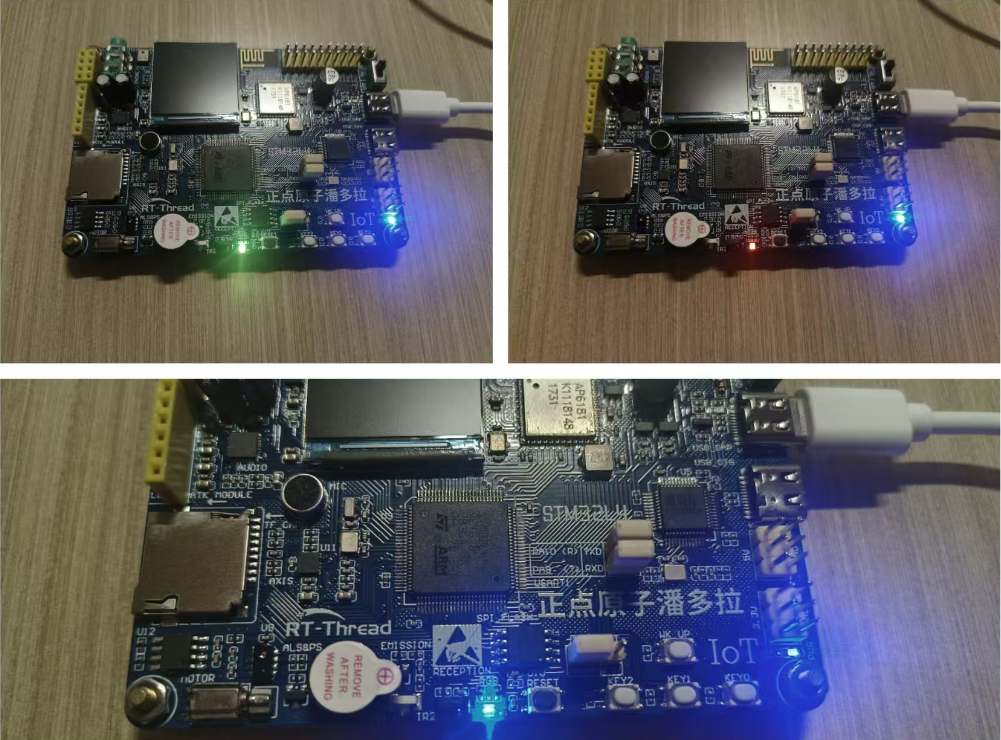

8.编译文件并下载到开发板上，以下是运行效果图
