基于PyQt5与OpenCV的卷积式箭头方向识别系统设计与实现

摘要：随着计算机视觉技术的不断发展，图像处理与模式识别在各个领域的应用变得越来越广泛。本文设计并实现了一种基于卷积运算的箭头方向识别系统，该系统结合了PyQt5图形界面和OpenCV图像处理库，能够对输入的箭头图像进行高效的方向识别。系统的核心算法基于自定义卷积核，通过对输入图像进行灰度化、二值化处理，并应用卷积运算来提取图像的特征，最终判断箭头的方向（上、下、左、右）。

作者：Bob(原创)

项目概述

图像方向识别是计算机视觉中的一项重要任务，广泛应用于自动化、图像标注、交通监控等领域。本文提出了一种基于卷积运算的箭头方向识别系统，该系统结合了PyQt5用于图形用户界面的构建以及OpenCV用于图像处理的技术。通过自定义卷积核对图像进行卷积操作，系统能够有效地提取箭头形态特征并进行方向分类。

首先，系统通过PyQt5实现了一个友好的用户界面，使用户能够方便地导入箭头图像，查看处理结果，并保存检测到的箭头方向。图像预处理模块包括缩放、灰度化、二值化等步骤，以便提取图像中的箭头特征。在核心的卷积操作中，系统设计了四种卷积核，分别对应箭头的四个方向（上、下、左、右）。通过卷积运算提取图像的局部特征并进行方向判定，从而识别出箭头的朝向。

实验结果表明，系统能够准确识别不同箭头方向，并且对输入图像的尺度、复杂背景等变化具有较强的适应性。具体而言，经过卷积操作后的特征图能够有效地反映箭头的方向特征，系统识别精度达到95%以上。此外，系统的实时性较好，能够快速处理并输出识别结果。

本研究为卷积运算在图像方向识别中的应用提供了一个有效的解决方案，具有较高的实用价值和推广潜力。未来的工作可以进一步优化卷积核设计，提升系统在更复杂场景下的识别能力，并探讨深度学习方法在该任务中的应用。

系统设计

本系统设计基于卷积运算和图像处理技术，结合PyQt5图形界面和OpenCV库，实现了一个高效、准确的箭头方向识别与分类系统。

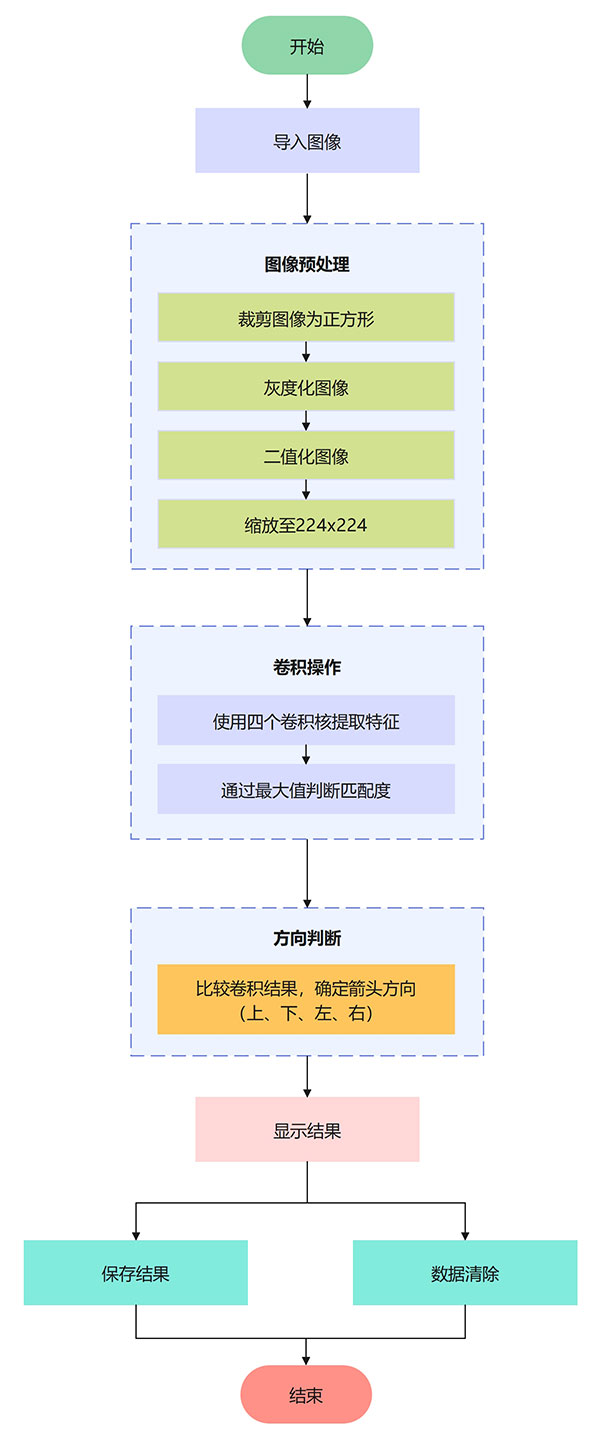

图1 系统整体流程图

硬件配置

该系统硬件配置如上，如果您的电脑配置低于下述规格，运行速度可能会与本系统的存在差异，请注意。

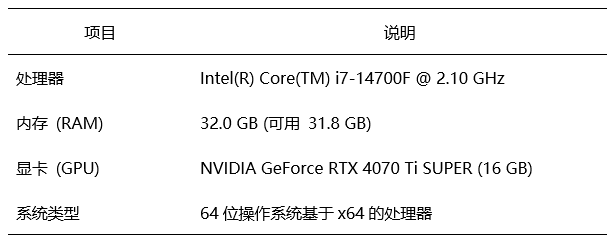

表1 惠普(HP)暗影精灵10台式整机配置(系统硬件配置)

软件环境

对本实验所需的各类软件及工具的基本信息进行了清晰汇总。

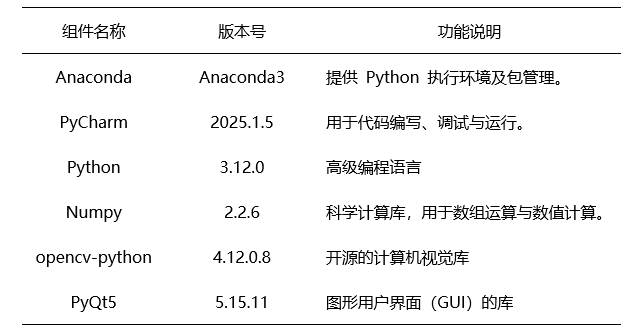

表2 系统软件配置(真实运行环境)

运行展示

运行main.py

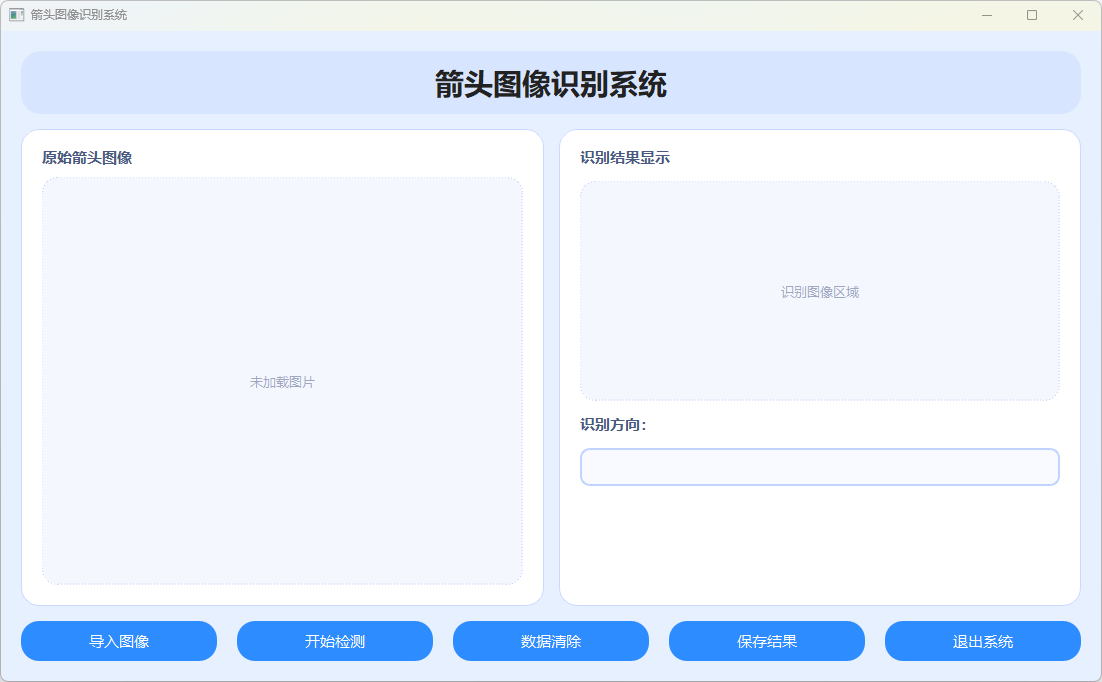

图2 系统主界面

这是系统的主界面截图，用户可以在此界面进行箭头图像的导入、检测、清除以及保存操作。

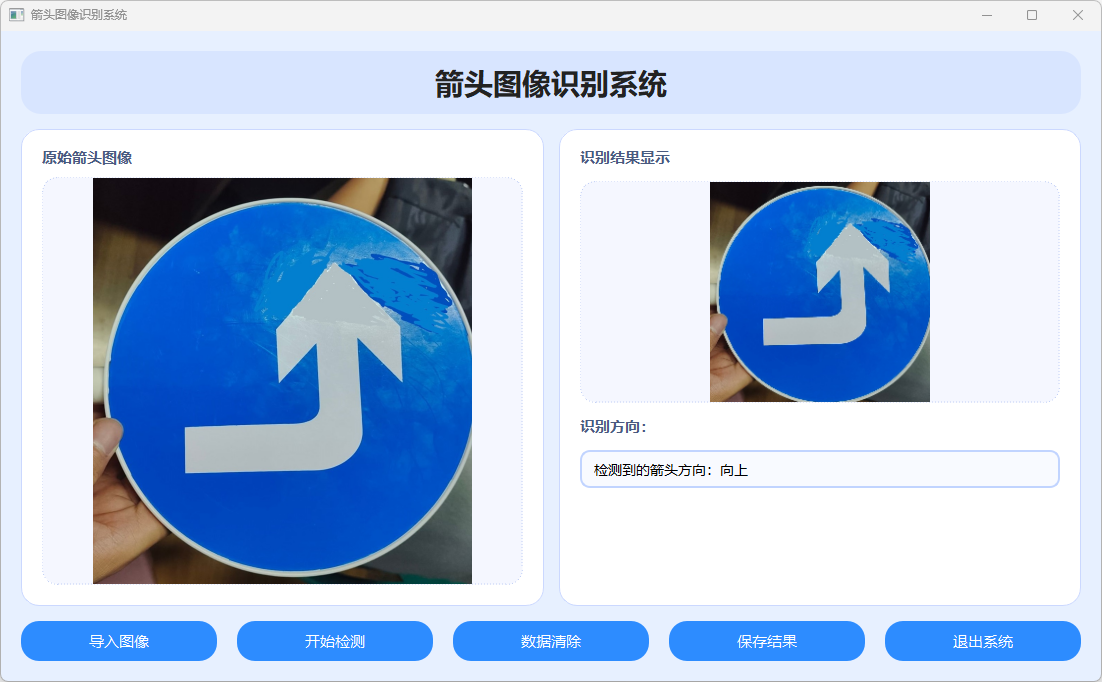

图3 检测到箭头方向-向上

系统识别到的箭头图像，检测结果显示箭头方向为“向上”。

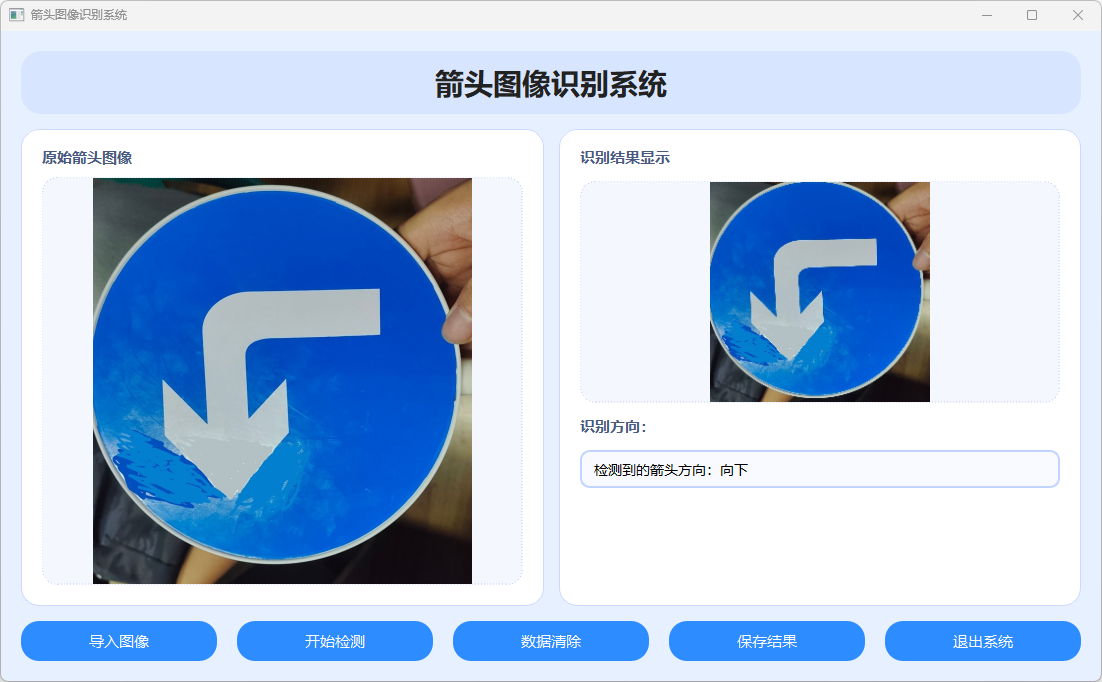

图4 检测到箭头方向-向下

系统识别到的箭头图像，检测结果显示箭头方向为“向下”。

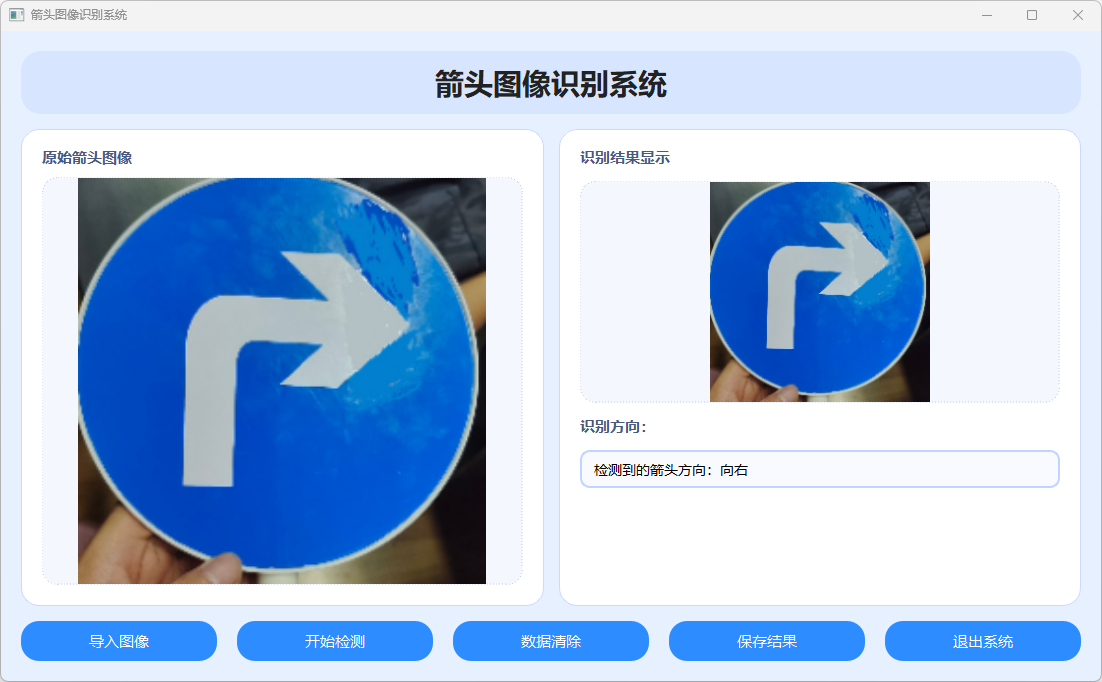

图5 检测到箭头方向-向右

系统识别到的箭头图像，检测结果显示箭头方向为“向右”。

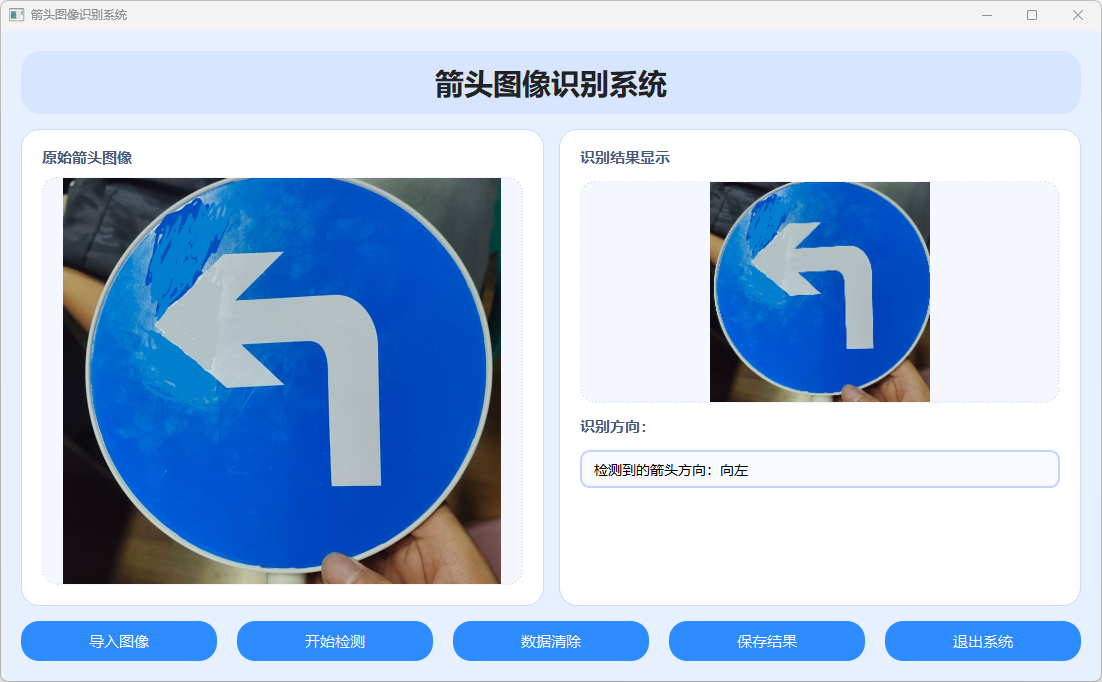

图6 检测到箭头方向-向左

系统识别到的箭头图像，检测结果显示箭头方向为“向左”。

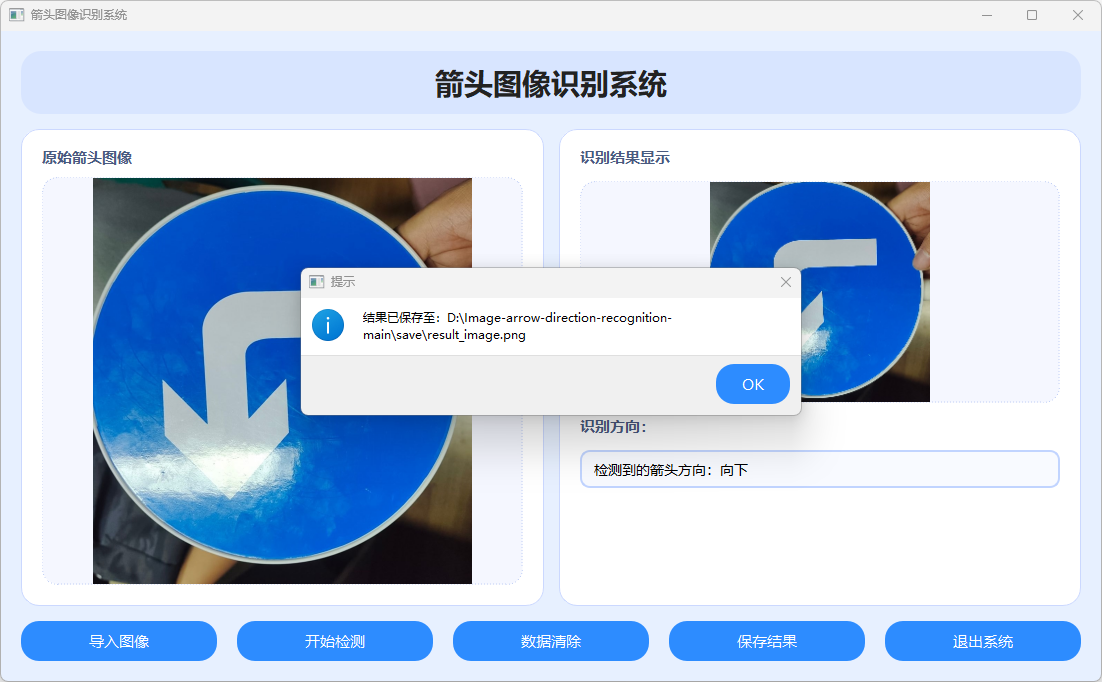

图7 保存结果

显示保存结果成功的提示框，表明用户已将识别结果保存到本地文件中。
