基于OpenCV与卷积核的箭头方向检测方法研究

摘要：随着计算机视觉领域的不断发展，图像处理技术在图像特征提取和方向识别方面发挥着越来越重要的作用。本研究提出了一种基于OpenCV的图像方向检测方法，利用自定义卷积核对图像进行特征提取和方向分析。

作者：Bob(原创)

项目概述

图像方向检测在计算机视觉与图像处理领域中具有广泛应用。本文提出了一种基于OpenCV库的图像方向检测方法，利用卷积运算对图像进行特征提取和方向分析。首先，针对输入图像进行预处理，包括裁剪、缩放和灰度化，以确保图像适配卷积操作的要求。接着，定义了四个自定义卷积核，分别对应图像的“右”、“上”、“左”和“下”方向，用于提取图像的边缘和方向特征。

在卷积操作中，通过对图像进行二值化处理并归一化，进一步增强了方向特征的可辨识度。通过计算每个卷积核对应的最大响应值，能够有效地识别图像的主要方向，并将其分类标注。最终，使用matplotlib进行图像可视化，展示处理后的图像及其对应的方向标签。

实验结果表明，所提出的基于卷积核的图像方向检测方法能够有效地识别不同图像中的主方向，并具有较高的鲁棒性和准确性。该方法为图像方向分析和特征提取提供了新的思路，具有较高的应用潜力，尤其在图像分类、目标识别等任务中具有广泛应用前景。

系统设计

本系统基于OpenCV库，设计了一种图像方向检测方法，通过自定义卷积核对图像进行特征提取和方向识别，旨在实现高效、准确的图像处理与分析。

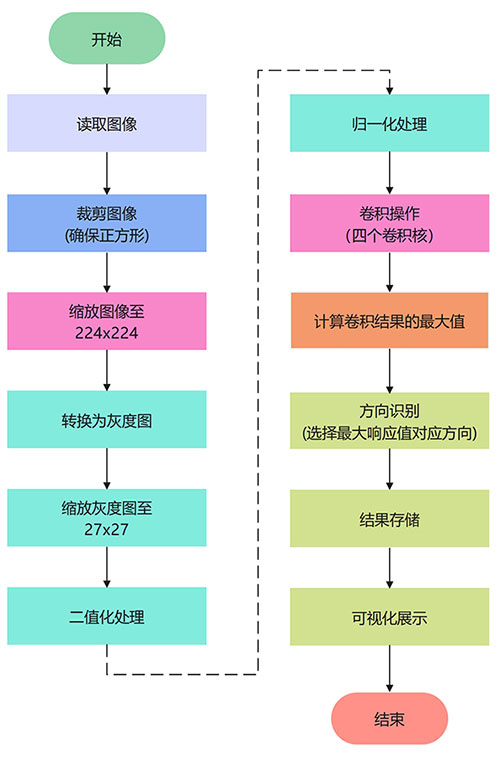

图1 系统整体流程图

硬件配置

该系统硬件配置如上，如果您的电脑配置低于下述规格，运行速度可能会与本系统的存在差异，请注意。

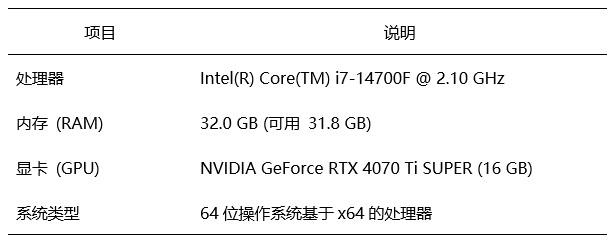

表1 惠普(HP)暗影精灵10台式整机配置(系统硬件配置)

软件环境

对本实验所需的各类软件及工具的基本信息进行了清晰汇总。

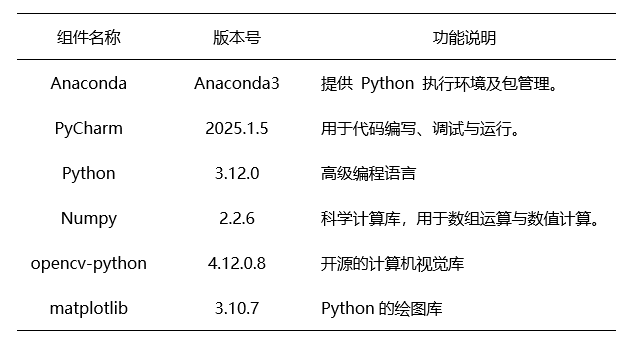

表2 系统软件配置(真实运行环境)

运行展示

运行main.py

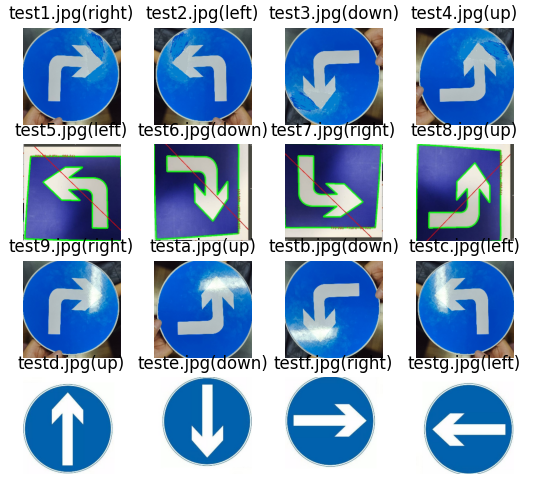

图2 箭头方向识别结果展示图

每个图像旁的标签标明了箭头指向的方向，符合进行的图像方向检测任务。检测了图像中的箭头方向，并通过卷积运算或其他方法将方向识别结果显示在文件名中。展示了方向检测的准确性和有效性。
