UML （面向对象建模）

1. 1. UML 全称： Unified Modeling Language   统一建模语言或标准建模语言
   2. 支持模型化和软件开发的图形化语言，为软件开发的所有阶段提供模型化和可视化支持
   3. 它不仅统一了Booch、Rumbaugh和Jacobson的表示方法，而且对其作了进一步的发展，并最终统一为大众所接受的标准建模语言
   4. UML定义了10种模型图,对应软件设计开发的不同阶段
      • 用例图
      • 静态图：类图，包图，对象图。
      • 行为图：状态图和活动图
      • 交互图：顺序图和协作图
      • 实现图：组件图、部署图

类和类的六种关系

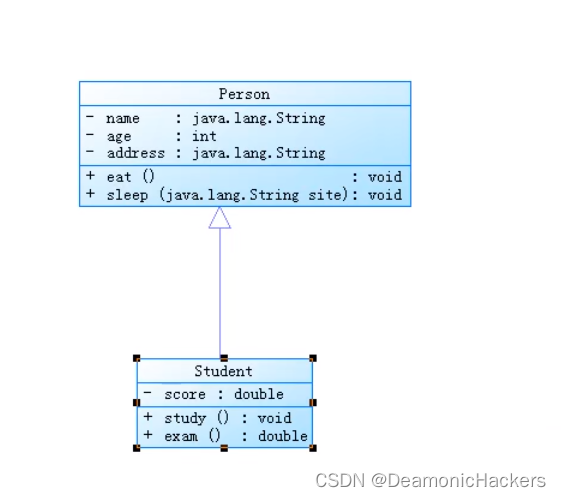

泛化关系（继承关系 Generalization）

1. 语义：一个类（称为子类、子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能。类和子类的关系，接口和子接口的关系；
2. 语法：extends
3. 符号：一条带空心三角箭头的实线，从子类指向父类，或者子接口指向父接口。

 实现关系(Realization)

1. 语义：一个类可以实现多个接口，实现所有接口的功能；体现了规范和实现分离的原则；类和接口之间的关系；
2. 语法： implements
3. 符号：实现用一条带空心三角箭头的虚线表示，从类指向实现的接口

依赖关系(Dependency)

1. 语义：一个类A使用到了另一个类B，但是这种使用关系是具有偶然性的、临时性的、非常弱的，但是类B的变化会影响到类A。
2. 语法：类B作为类A的方法的参数（或者局部变量）存在
3. 符号：由类A指向类B的带箭头虚线表示

        例：类B作为类A的方法的参数时，A对B是依赖关系。Driver只有用到drive方法时才会用到ICar类，关系较弱。



关联关系(Association)

1. 语义：
   1. 分为单向关联（只是班级中增加了学生）、双向关联（在学生中也添加班级属性）
   2. 比依赖关系强，必然的，长期的，强烈的；
   3. 分为一对一（学生和学生证）、一对多（班级和学生）、多对多关联（学生和课程）

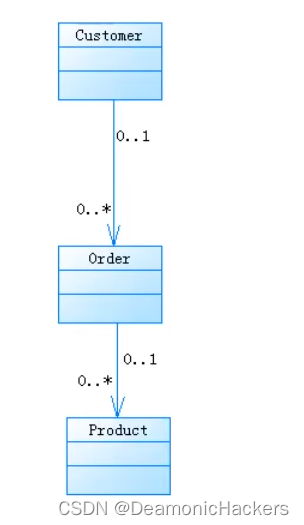

   4. 有两个类的关联（客户和订单、订单和商品）、还有一个类和自身关联（领导也是员工）
2. 语法：类B作为成员变量形成存在于类A中
3. 符号：在关联的两端可以标注关联双方的角色和多重性标记
   1. 由类A指向类B的带箭头虚线表示；双向关联可取消两个箭头

            ​​​

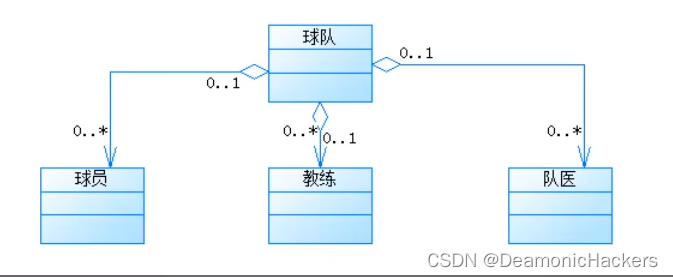

聚合关系(Aggregation)

1. 语义：
   1. 关联关系的一种特例
   2. 计算机与CPU、公司与员工的关系、班级和学生的关系
   3. 整体部分可分离，整体的生命周期和部分的生命周期不同，has-a的关系
   4. 整体和部分的关系
2. 语法：同关联关系
3. 符号：空心菱形加实线箭头

组合关系(Composition)

1. 语义：
   1. 人和四肢的关系
   2. 整体的生命周期和部分的生命周期相同
   3. 整体和部分关系、整体部分不可分离、比聚合更强 ，contains a的关系
   4. 关联关系的一种特例
2. 语法：同关联关系
3. 符号：实心菱形加实线箭头

总结：

1. 后四种关系的强弱：组合>聚合>关联>依赖。
2. 关联和依赖的区别：
   1. 关联关系是通过属性来实现；依赖关联是通过方法形参或者局部变量实现
   2. 关联关系强、长期
3. 关联、组合/聚合的异同
   1. 不同点：组合 /聚合表示的是整体和部分的关系，关联可以表示所有关系
   2. 相同：都是关联，都是做类的属性
4. 组合和聚合的异同
   1. 不同点：整体部分的生命周期是否相同?组合关系更强
   2. 相同：都是关联的特例，都是表示的整体和部分的关系
