UML建模工具

1、不收费的

编号	软件名称	软件连接	备注
1	draw.io
2	eclipse的
3	亿图
4	Papyrus	http://www.eclipse.org/papyrus	1、 支持UML 2.5但是UML官方没有UML2.5只有2.5.1；2、绘制UML 用例图当前个人没找到系统边界
5	StartUML
6	jetuml	https://www.jetuml.org/
7	lucid
8	visual paradigm	https://www.visual-paradigm.com/cn/download/

2、收费的（建议使用，官方下载，免费使用一个月）

1、EA https://sparxsystems.cn/products/ea/trial/request.php

3、资料储备

1、https://developer.aliyun.com/article/803096
2、UML版本（个人及请教同事分析应该是使用2.5.1）

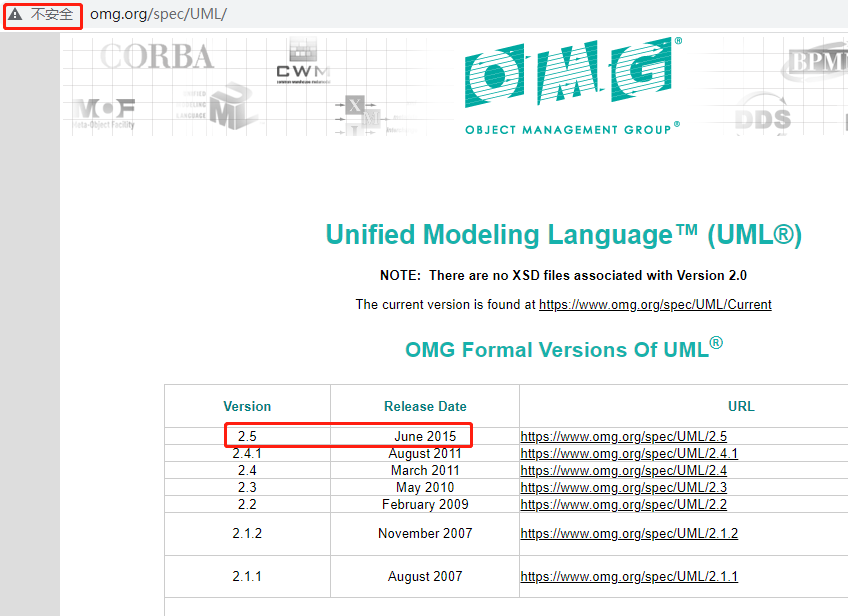

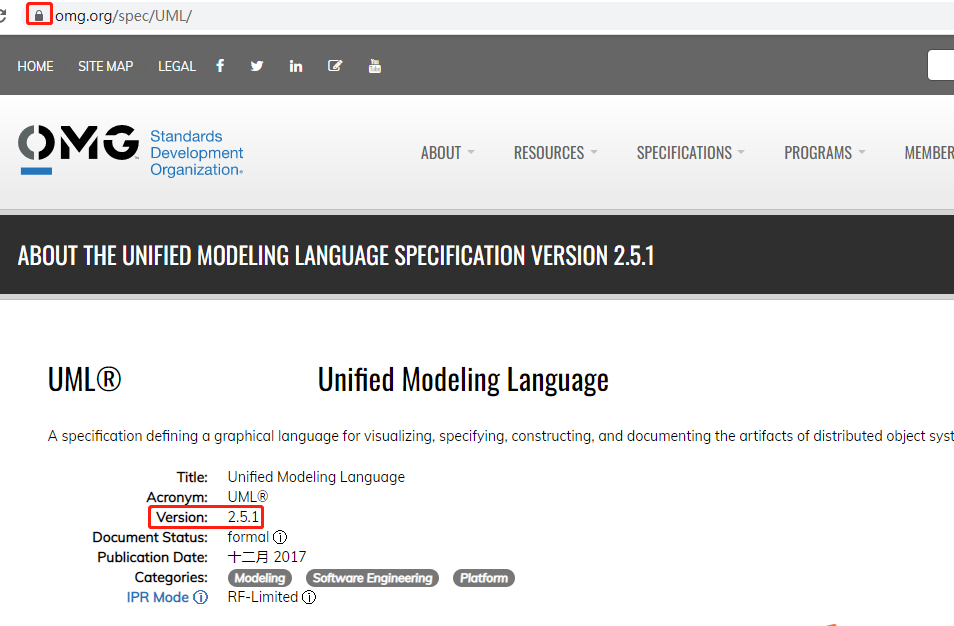

截止目前在官网可以查看到有2个版本2.5和2.5.1，链接如下，http的为2.5https为2.5.1

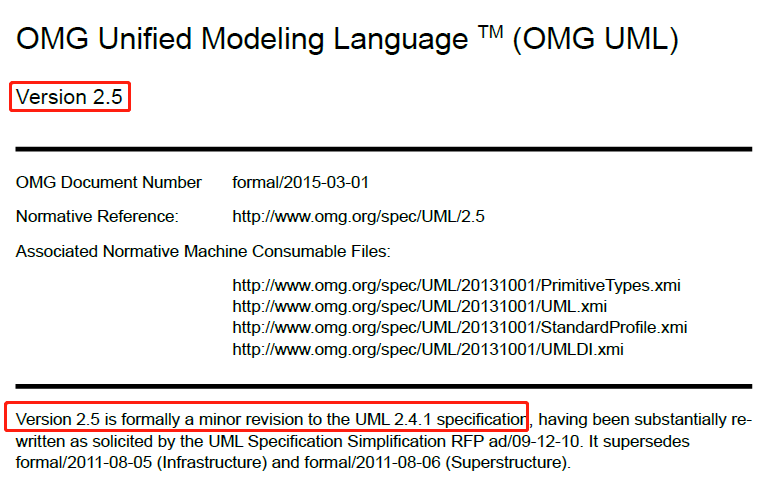

http://www.omg.org/spec/UML/

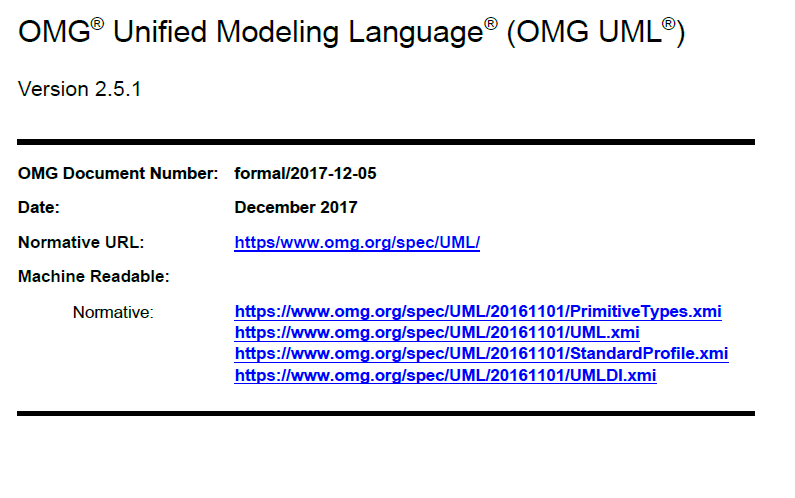

https://www.omg.org/spec/UML/

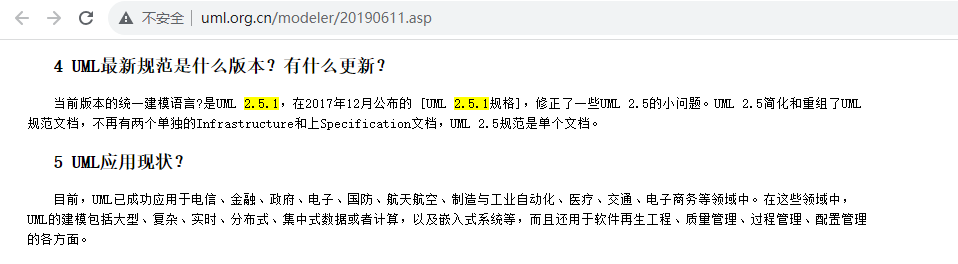

UML2.5和UML2.5.1的区别
http://www.uml.org.cn/modeler/20190611.asp

4、验证

按照4+1流程进行设计截图

1）StartUML

顺序图，作为生命线actor无法选到

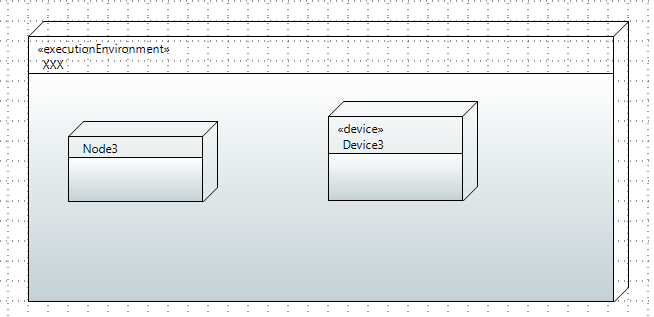

部署视图的容器发现无法按照文档规范区分Node、ExecuteEnvironment、Device

2）EA

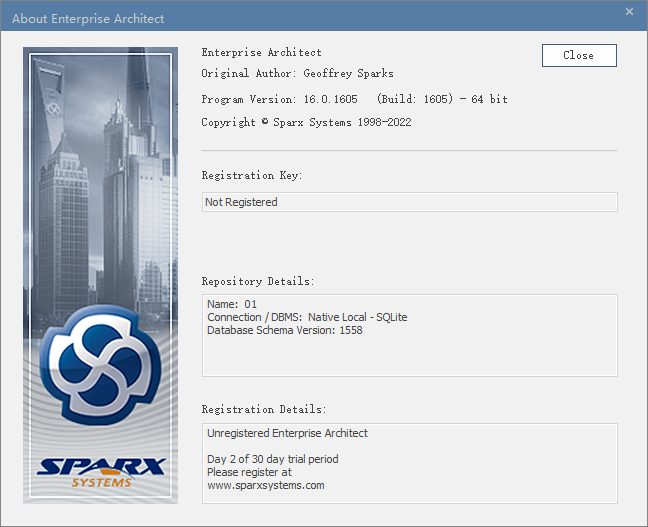

版本

用例图

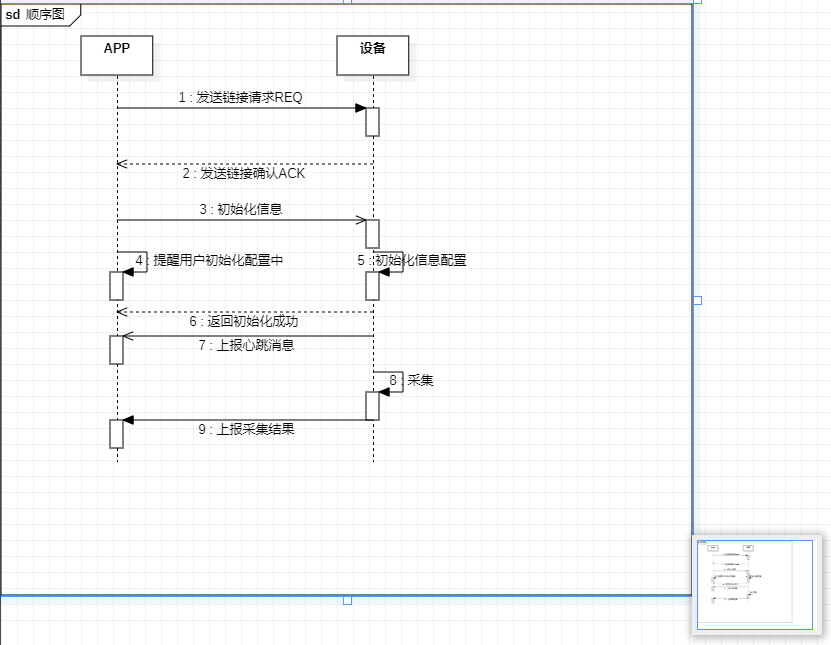

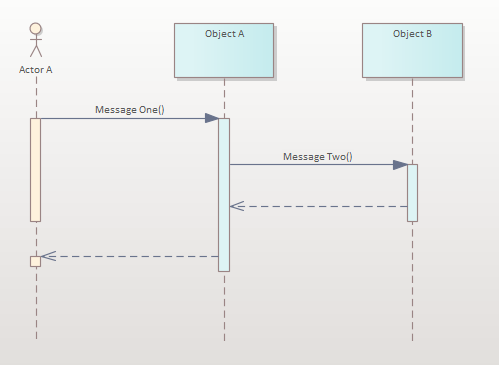

顺序图，具备生命线的有Actor和Object等，消息可以拖拽传递

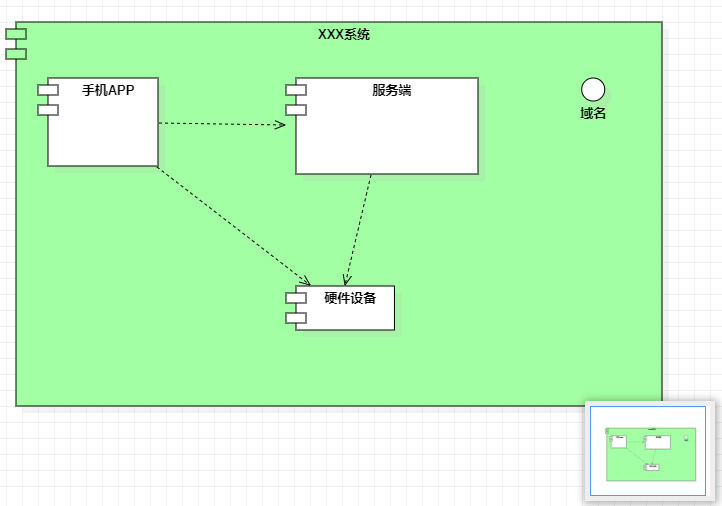

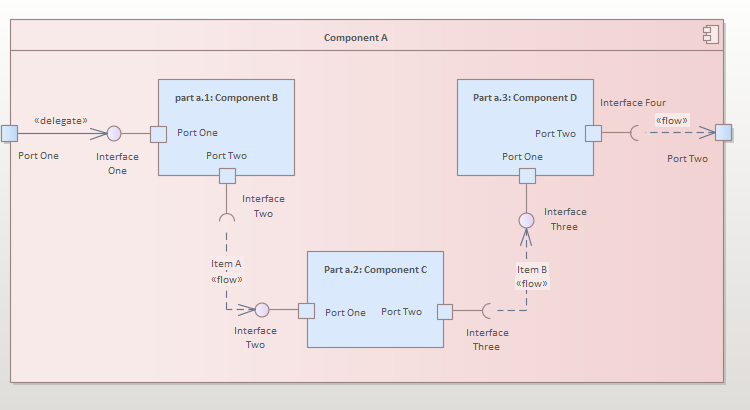

组件图

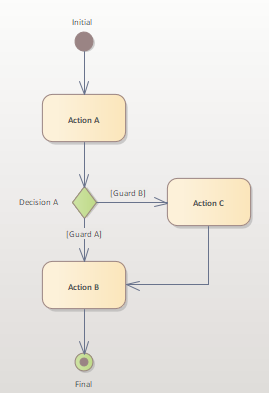

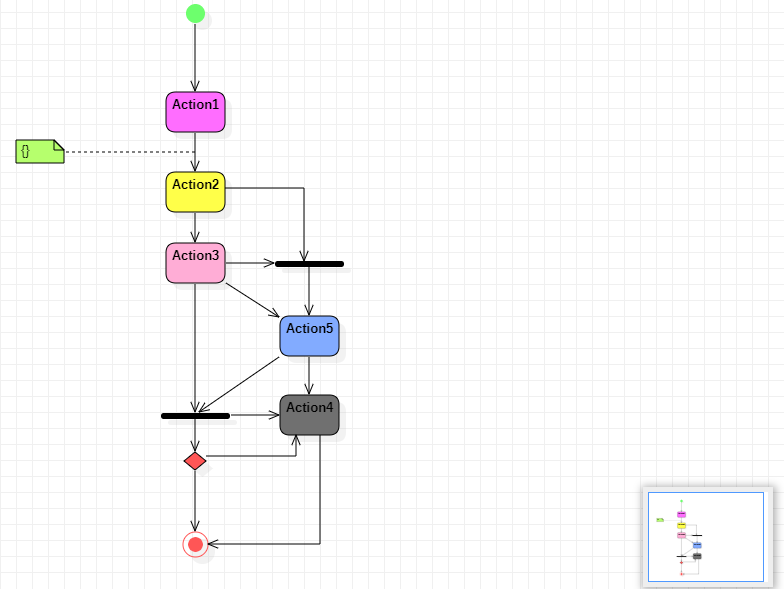

流程图

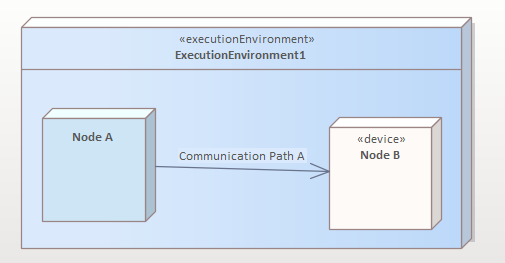

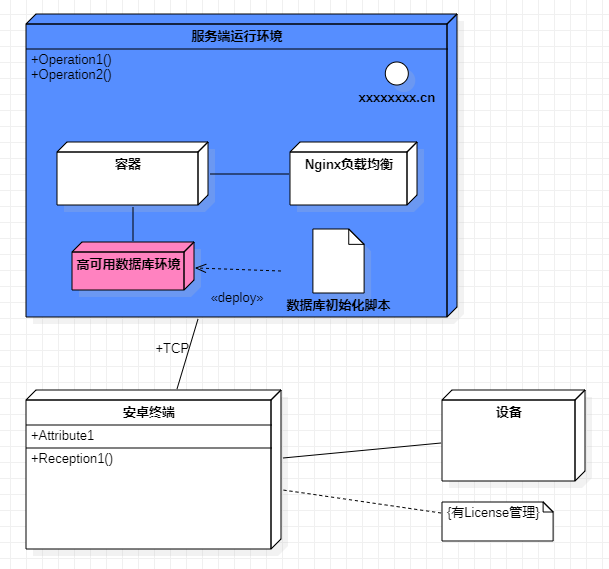

部署视图，部署视图有device、Node、ExecutionEnvironment的区别，并且具备包含关系，比如ExecutionEnvironment中可以包含Node和Device，拖拽ExecutionEnvironment，ExecutionEnvironment1中的Node A和Node B也会被拖动

3）Papyrus

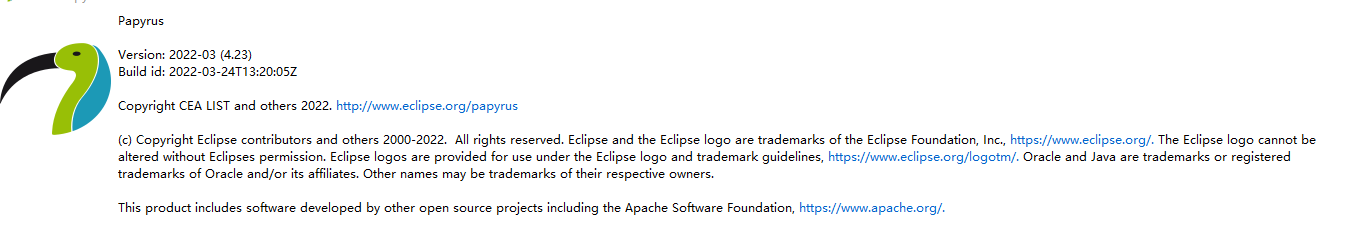

版图

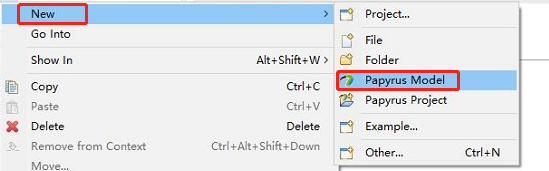

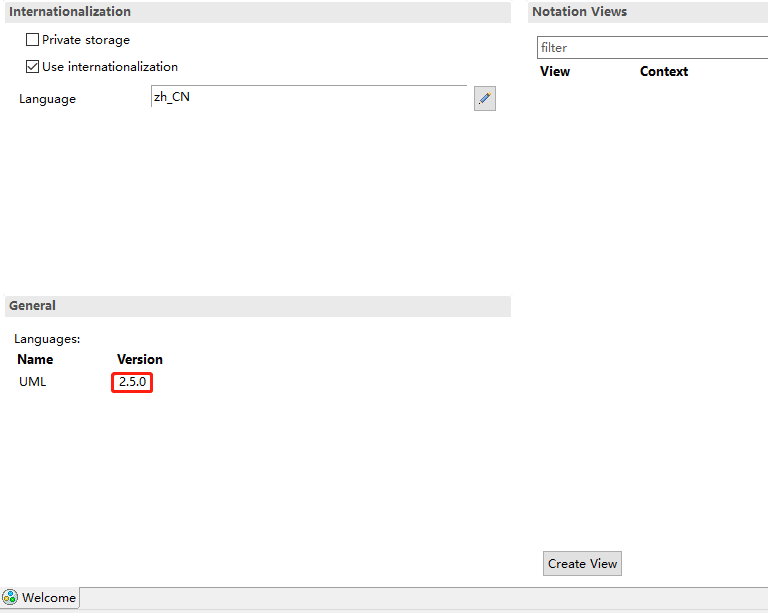

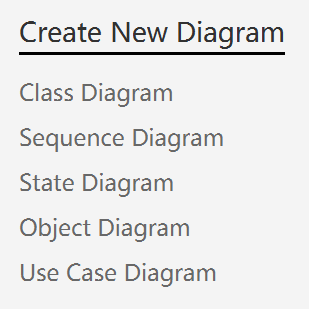

支持的UML版本2.5.0，如下图直接新建一个Papyrus Model,然后即可看到支持的UML版本

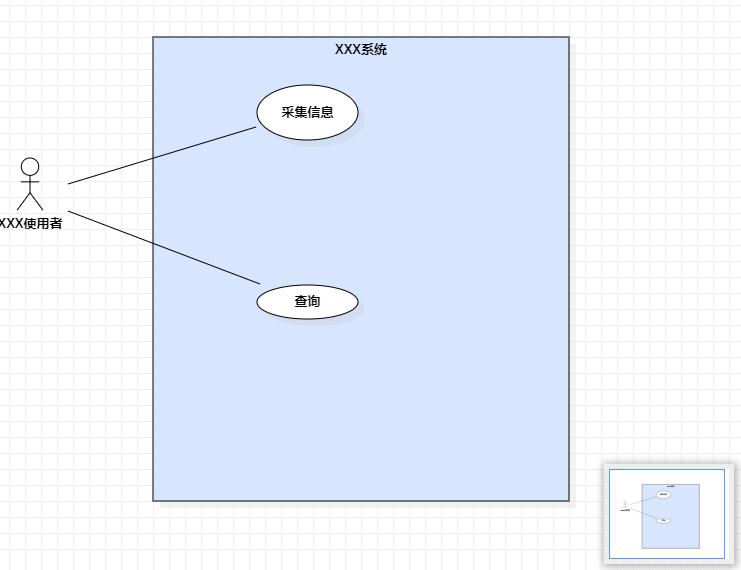

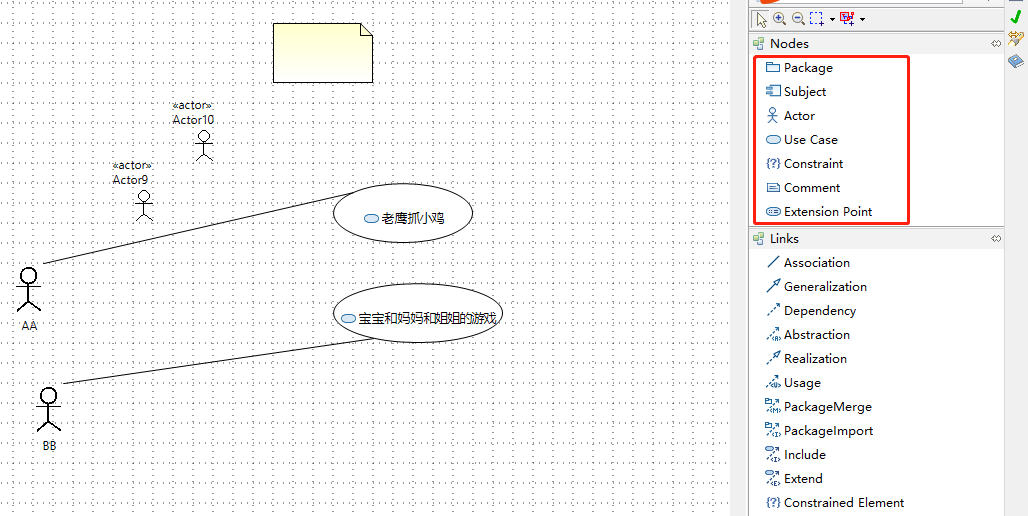

用例图，重要：无系统边界个人直接放弃

组件图

顺序图，生命线无Actor类型，可从不同生命线之间直接拖拽传递消息

部署图

4）JetUML

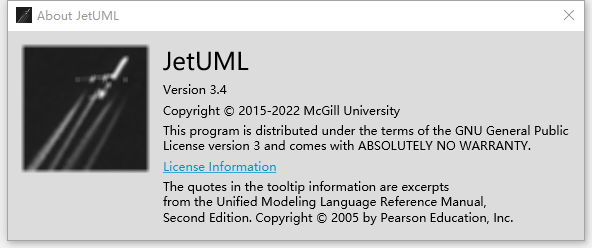

验证版本：3.4

验证日期：20221106

支持的UML图：

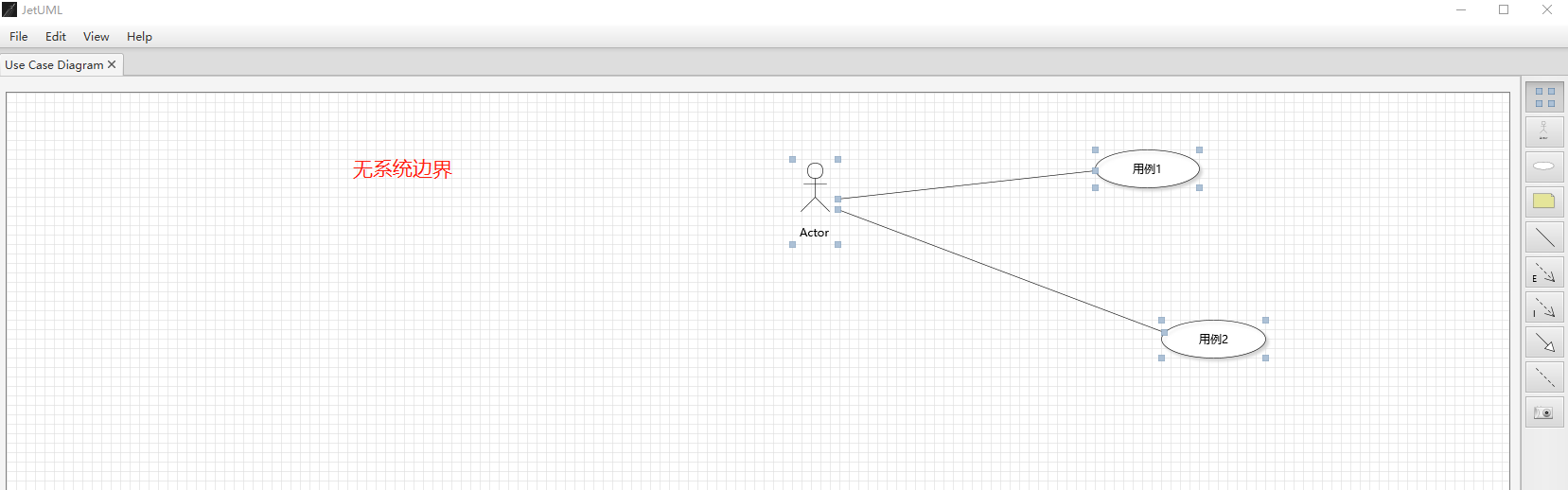

用例图：无系统边界，使用比较方便

4）lucid

https://lucid.app/pricing/lucidchart?anonId=0.8e9e5d95189c8f88892&sessionDate=2023-08-06T04%3A02%3A41.949Z&sessionId=0.98ec59bb189c8f88894&referer=https%3A%2F%2Fwww.lucidchart.com%2Fpages%2Fenterprise#/pricing/chart
