上篇我们学习了在Debug下进行单步调试等，在单行程序调试过程中，当IO发生变化后，开发板上的LED灯还是在执行流水灯的变化，而没有实时的进行IO口的变动，这样的仿真方法就是软件仿真，本篇将会介绍硬件仿真，也就是当在Keil中进行调试，调试运行的结果开发板会同步执行，也就是在debug下当P1的0发生变化之后，开发板上也会同步进行变化。

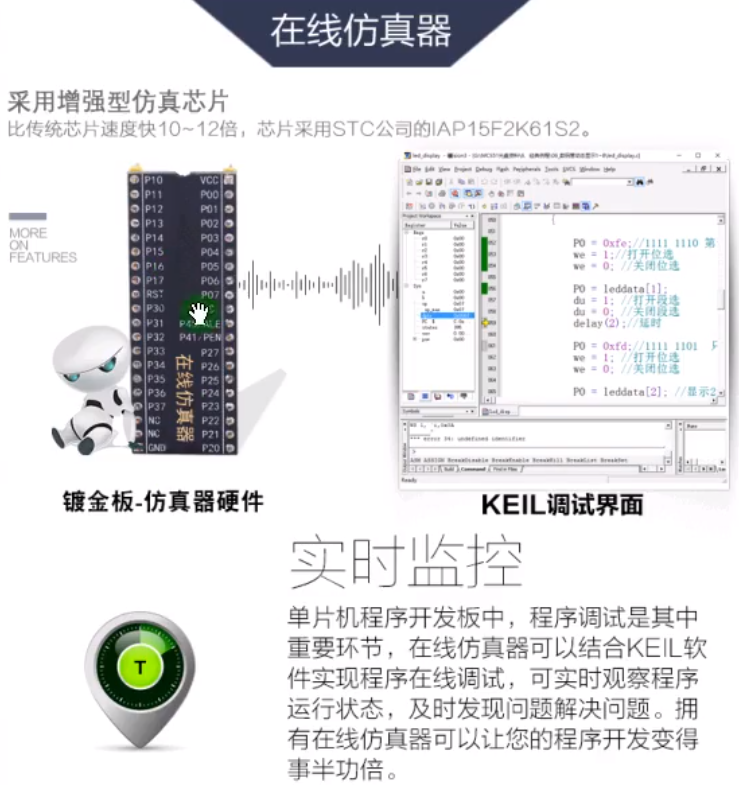

硬件仿真需要借助硬件，也就是下图中的“在线仿真器”，需要额外的购买，不仅可以作为高速单片机也就可以作为一个在线仿真器，属于1T的，也就是一个时钟周期就是一个机器周期，而stc89c52是12个时钟周期为一个机器周期，这也就是为什么使用的芯片要比传统的芯片快10-12倍
在这里插入图片描述

视频介绍了如何使用该芯片
