CAN总线ESD保护DCSM24C,两路双向ESD静电防护器件，24V 6A 30kV，CJ：25pF

CAN总线ESD保护,两路双向ESD静电防护器件，24V  6A 30kV，CJ：25pF DCSM24C SOT23封闭IPP8A

现实中，许多CAN总线收发器都具有内置的ESD保护单元，但考虑到芯片整体尺寸大小，ESD保护单元的最高能抵御约8kV的静电冲击。如上文所述，根据不同的应用场景，CAN芯片实际遭遇的ESD冲击可能高达30kV，远远高于内部ESD保护单元的承受能力，所以为了弥补这一不足，提升系统整体的ESD防护能力，需要使用外部ESD保护二极管对CAN芯片进行ESD防护。以下是选择ESD器件需要考虑的主要事项和参数：

1)工作电压（Vrwm）和极性

在车载环境中，ESD二极管的Vrwm需考虑电池电压（12V/24V）及潜在电压倍增（如借电错误串联至24V/48V）。为确保CAN芯片安全，12V系统需用24V ESD二极管，24V系统则需36V ESD二极管。且为防线路故障或误接，应选用双向ESD二极管。

2)IEC 61000-4-2等级

IEC 61000-4-2标准定义了模拟现实ESD冲击的波形，因某些环境因素会使ESD冲击更加剧烈，建议至少最小接触等为15kV的ESD二极管。

3)ISO 10605 等级

ISO 10605等级标准定义了一种模拟汽车环境中实现ESD冲击的波形，电阻和电容的组合为330pF/330Ω，此标准比IEC 61000-4-2的冲击更大，要在严酷的车载环境中承受ESD冲击，建议ESD二极管的最小接触等级为15kV。

4)钳位电压

钳位电压Vc的要求因使用的CAN收发器而异，需要注意的是钳位电压应低于CANH与CANL引脚的绝对最大等级。

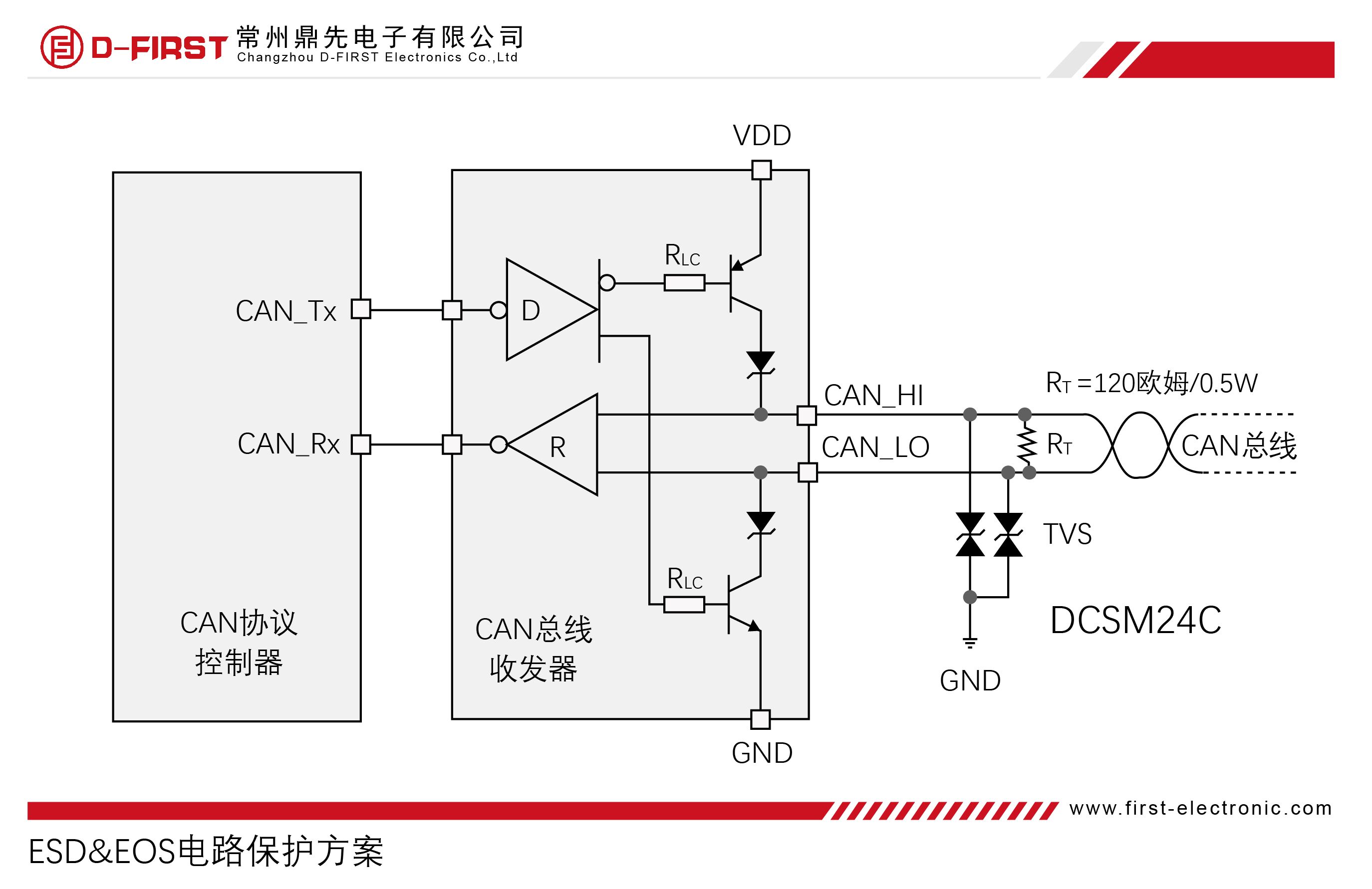

4、CAN总线ESD应用框图

CAN接口在工业自动化领域应用十分广泛，为了防止静电放电事件对端口的损害，业内常使用ESD器件作为CAN BUS搭配做静电防护。

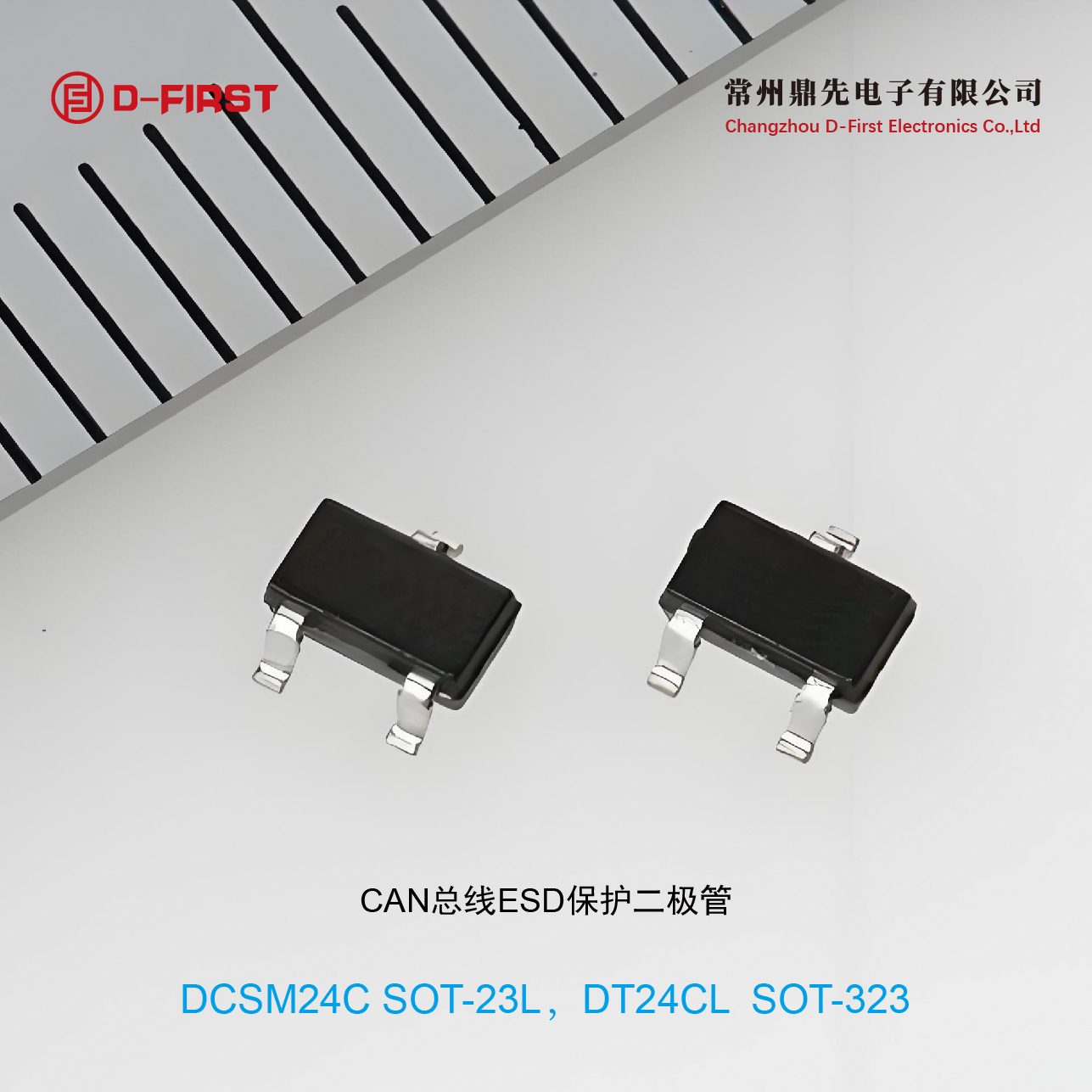

鼎先电子根据市场需要推出两款CAN总线保护器件

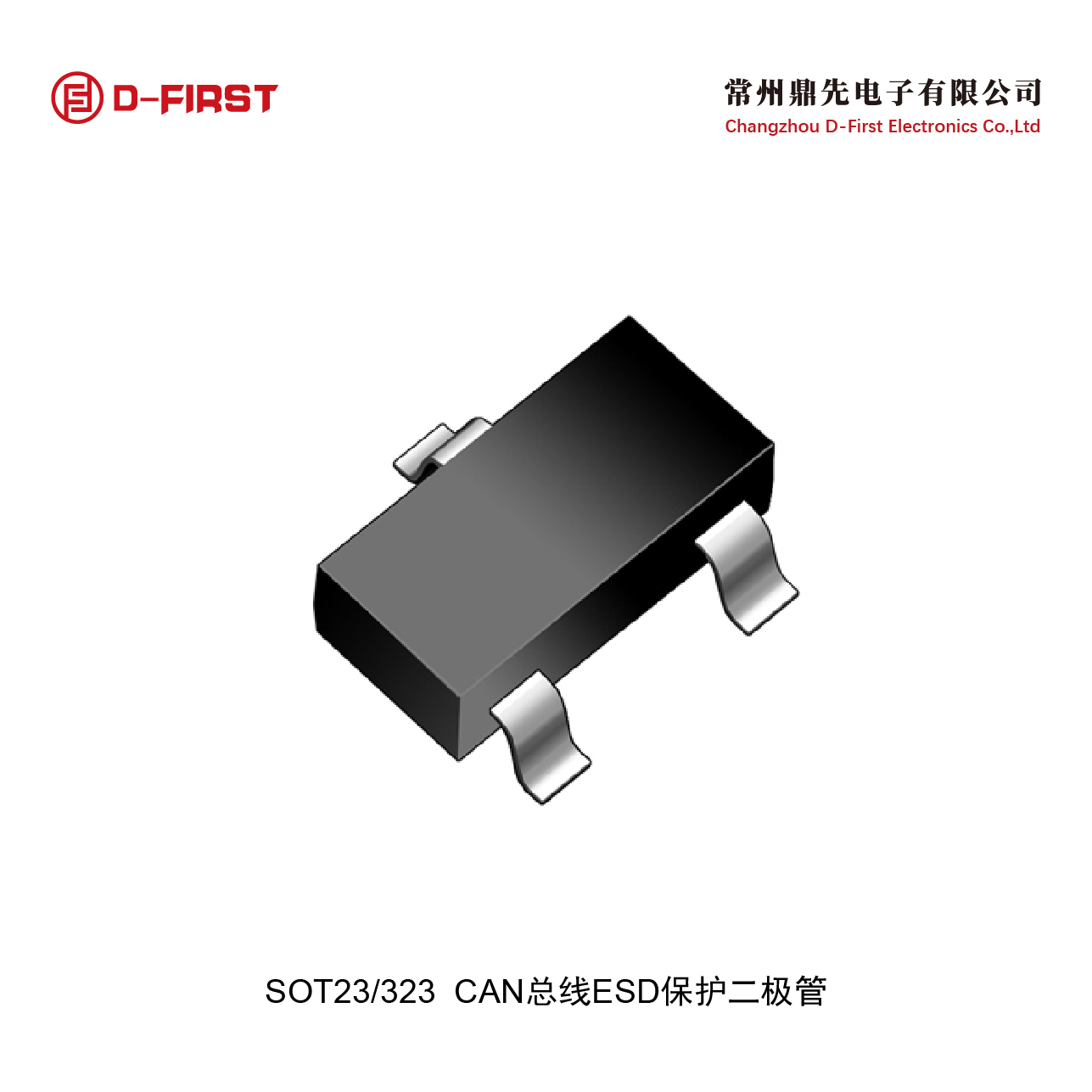

DCSM24C,双向ESD二极管, 贴片SOT-23, 击穿电压25V, 8A浪涌电流 VC低于45V

DT24CL,双向ESD二极管,  贴片SOT-323, 最小击穿25V, 5A浪涌电流 VC小于35V
