大电流 PTVS 二极管，具备20 kA 浪涌电流和低箝位电压处理能力

PTVS高电流功率TVS二极管

鼎先电子新推出高功率TVS（PTVS）产品为高电流双向瞬态电压抑制器（TVS）二极管，专为AC线路保护和高功率DC总线箝位应用应用而设。这些器件提供了15V至530V的双向端口保护，符合RoHS和UL规范，同时还符合IEC 61000-4-5 8/20 μs电流浪涌要求。与竞争的MOV技术相比，通过在功率TVS产品中使用硅技术，通常可在发生浪涌时产生更低的箝位电压。该系列器件采用通孔封装形式，并满足RoHS和无铅焊料回流高度等行业标准要求。

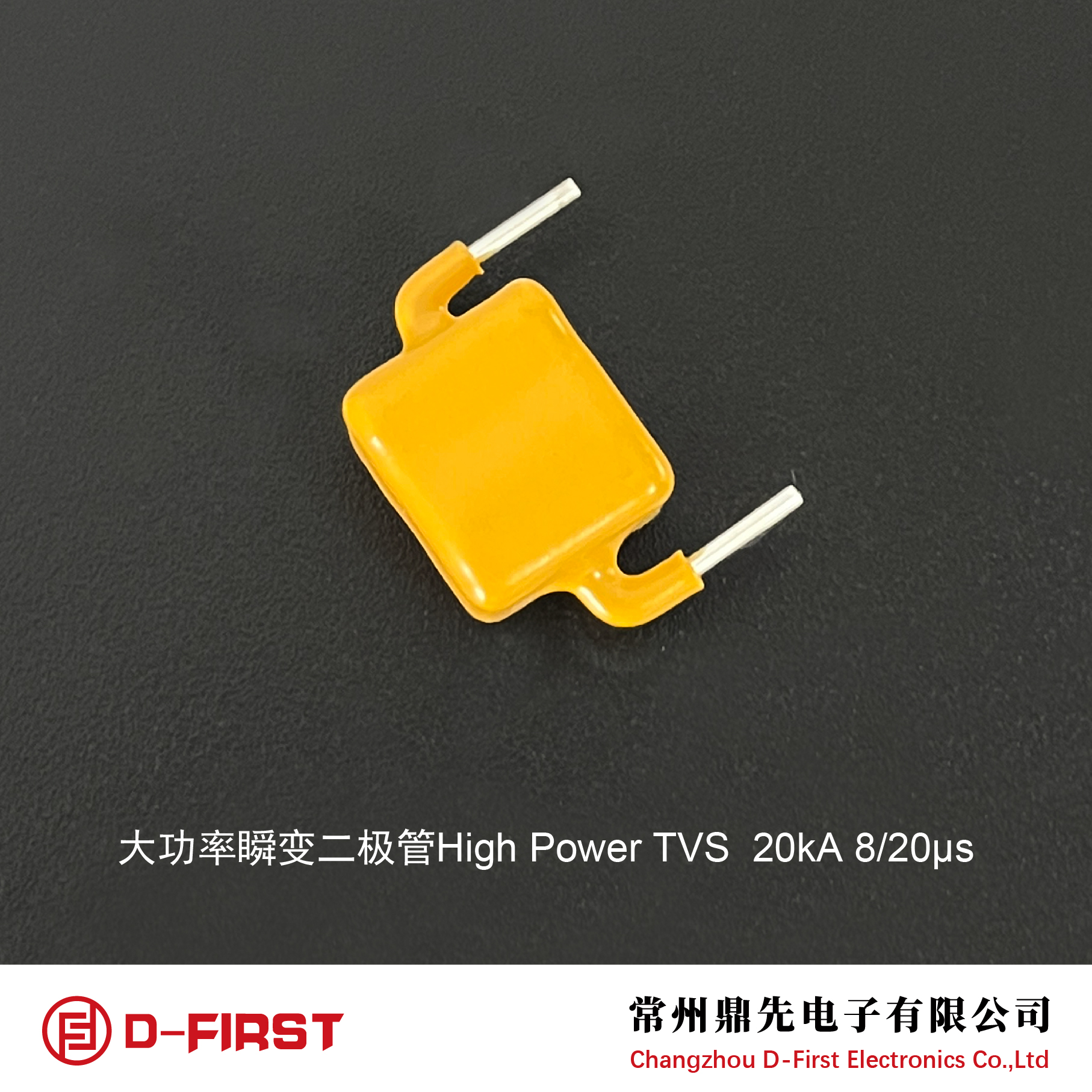

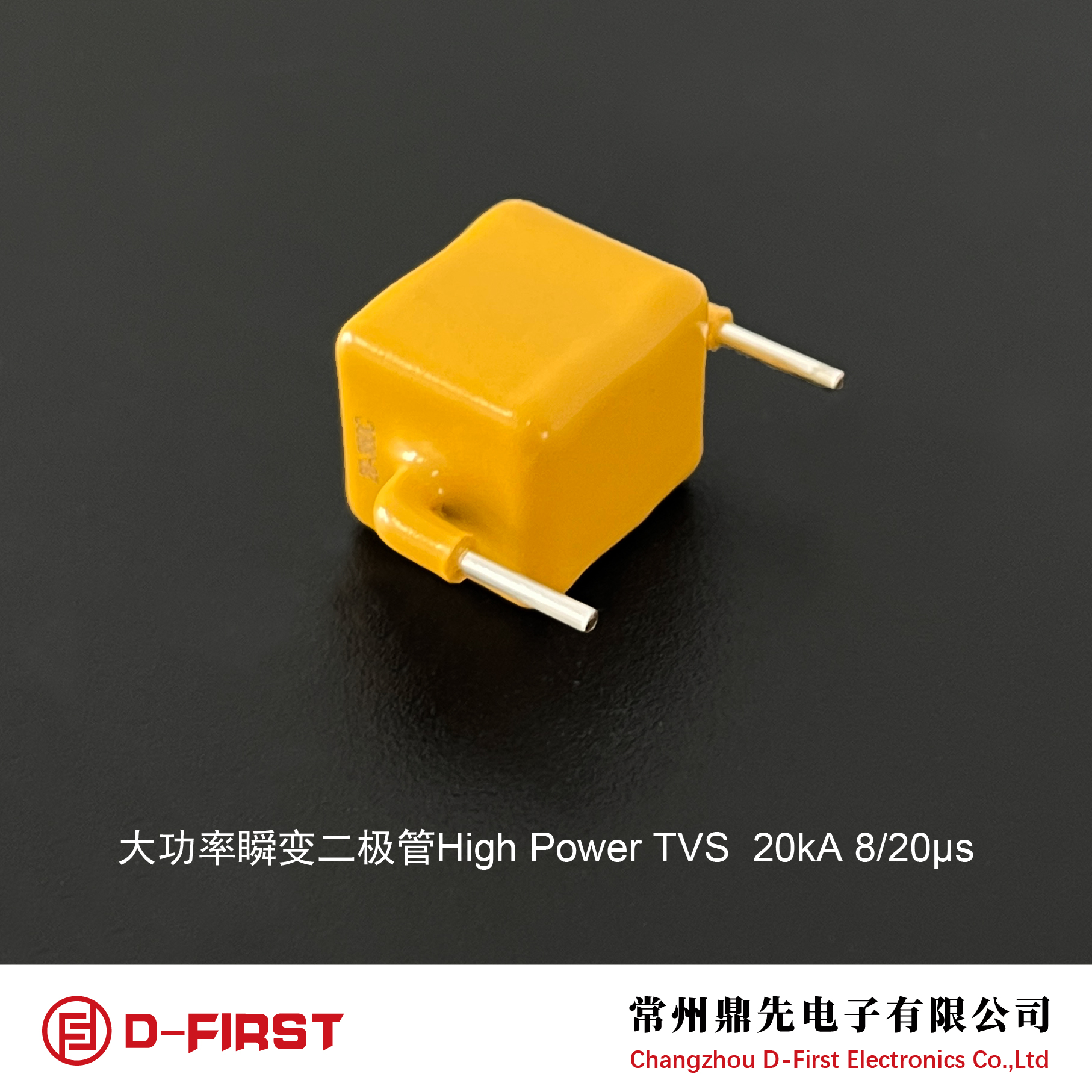

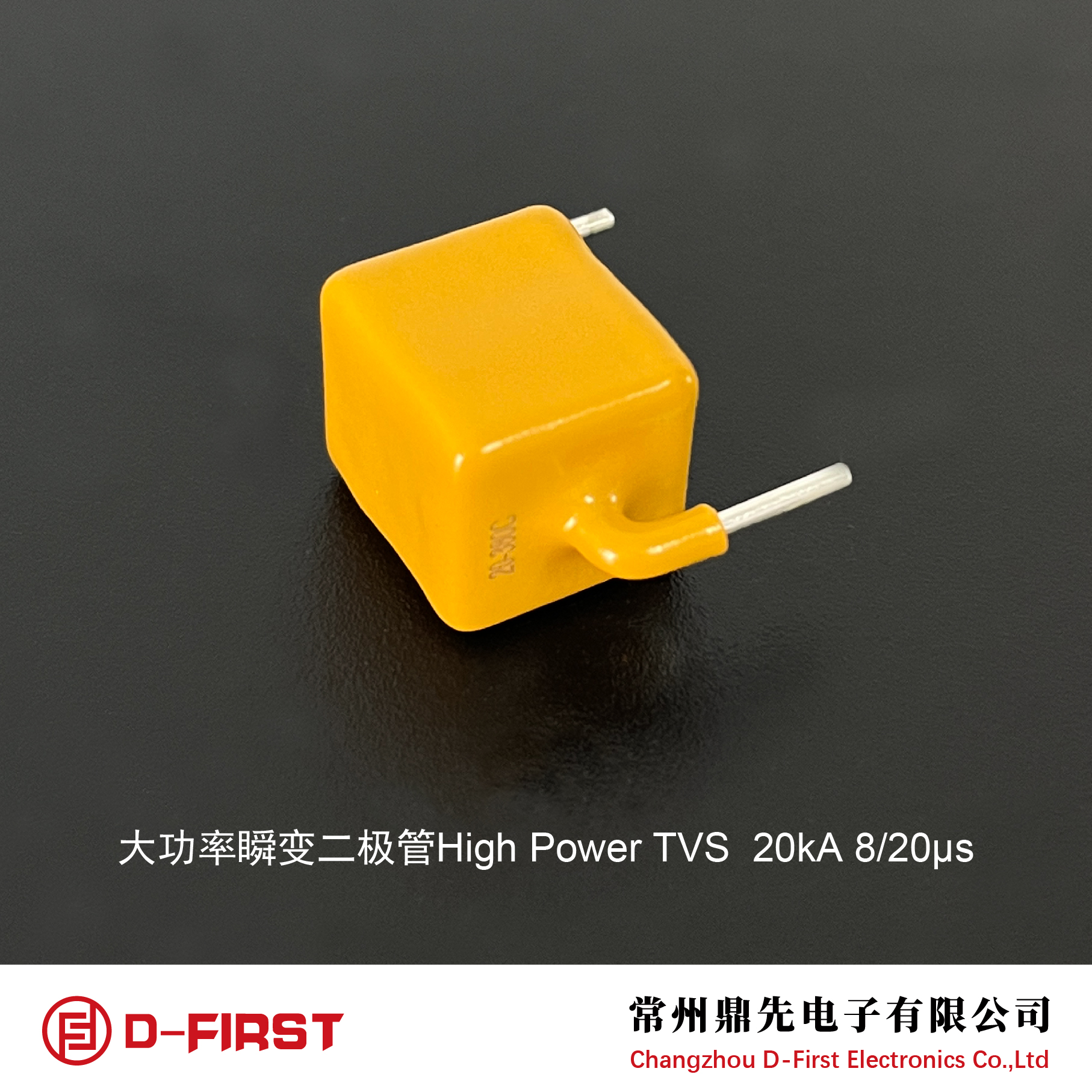

PTVS通孔高电流功率TVS二极管

高电流功率TVS二极管采用通孔封装，并满足RoHS和无铅焊料回流高度等行业标准要求。

特性

• 3kA、6kA、10kA、15kA、20kA浪涌性能（8/20μs波形时）
• 在发生浪涌时产生低箝位电压
• 双向TVS
• 符合RoHS标准

应用

• AC线路保护
• 高功率DC总线保护

最新推出了一款专为大功率 DC 线路保护应用而设计的双向功率瞬态电压抑制器 (PTVS) 二极管。全新 PTVS20-015C-TH（AK20-015C) 能够在 15 V 的低压下处理 20 kA浪涌电流，使其成为需要大功率 DC 总线保护应用的理想且有效的静电放电 (ESD) 保护解决方案。

PTVS20-015C-TH （AK20-015C)PTVS 二极管符合 IEC 61000-4-2 第 4 级 ESD 保护要求，且具有峰值脉冲电流下的低箝位电压，有助于满足 IEC 61000-4-5 8/20 μs 雷击保护的浪涌电流要求。

为了满足次世代应用中支持 60 kA 等大电流雷击保护，设计人员通常必须将许多具有较低电流处理能力的解决方案并联连接。 PTVS20-015C-TH（AK20-015C) 满足 8/20 us 测项下20 kA 的浪涌电流要求，可并联更少数量的解决方案以实现所需的同等保护级别，不但减少总 BOM 数量，并有助于节省 PCB 上的宝贵空间。

PTVS20-015C-TH（AK20-015C)现已上市，全系列均符合 RoHS* 标准且为无卤产品*

在研究 TVS 二极管时，特定术语的作用变得显而易见——了解基本知识，有助于在搜索时更容易地找到正确的保护部件：

峰值脉冲电流 (IPP)：二极管在不损坏的情况下可承受的最大浪涌电流。

钳位电压 (VC)：给定 IPP 的保护电路上的最高电压。

重复反向隔离电压 (VWM)：这是正常工作电压阈值，也称为最大工作峰值电压。由于高阻抗 TVS 二极管提供电路保护，施加在二极管两端的低于阈值电压。

击穿电压 (VBR)：这是 TVS 二极管开始导通特定电流的阈值，且不应超过受保护集成电路的最高电压。
