SLVU2.8-4以太网浪涌防护ESD TVS ARRAY 2.8V

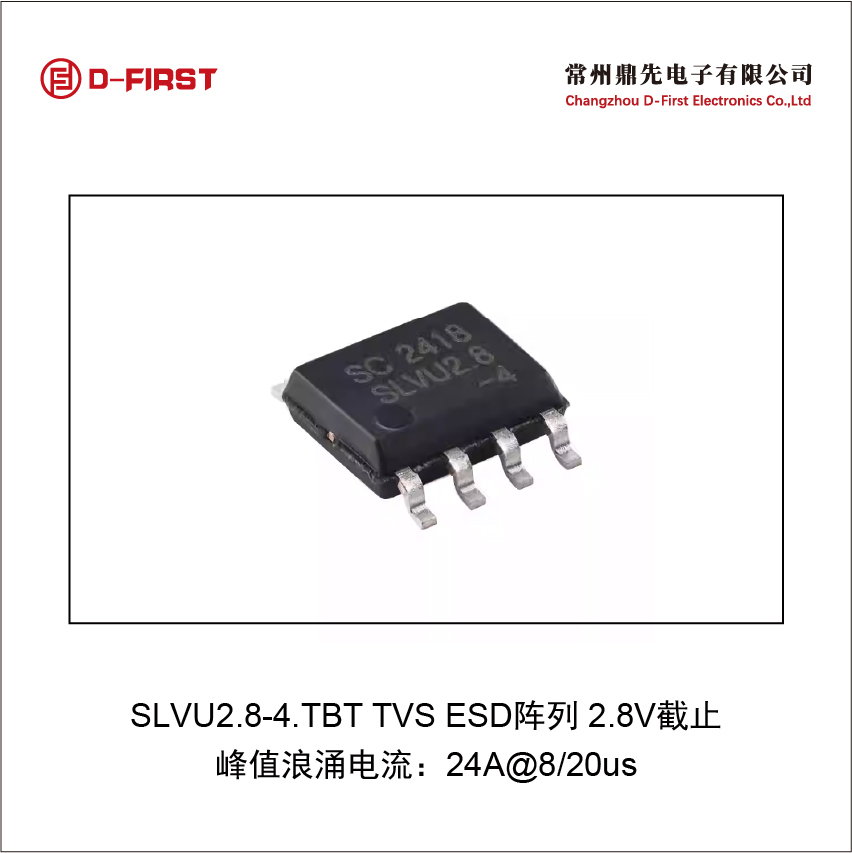

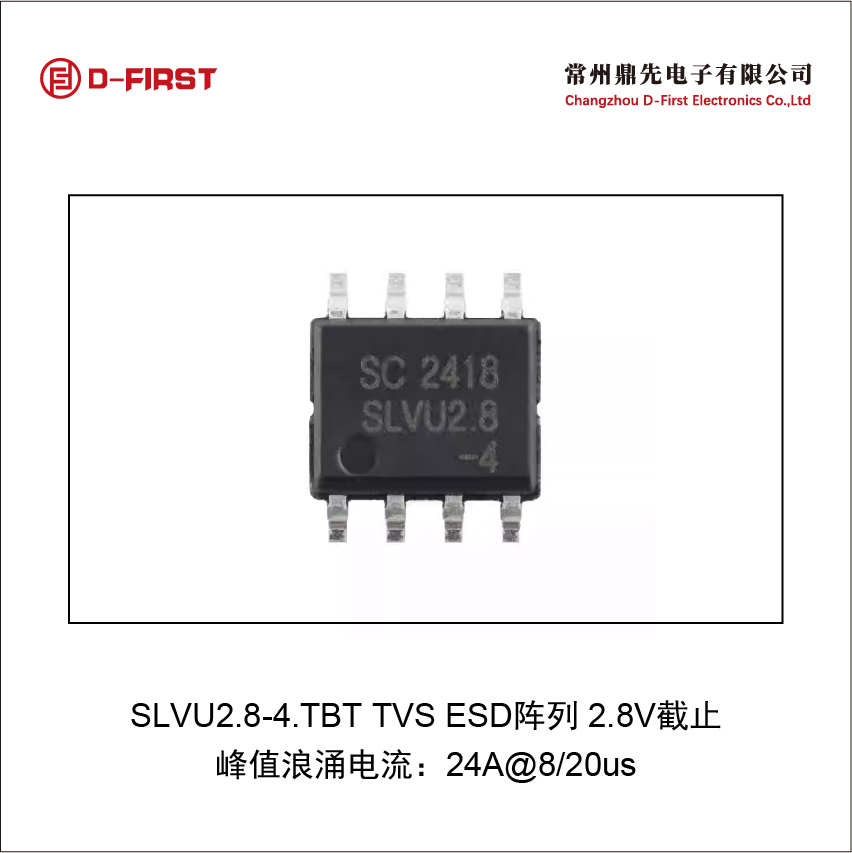

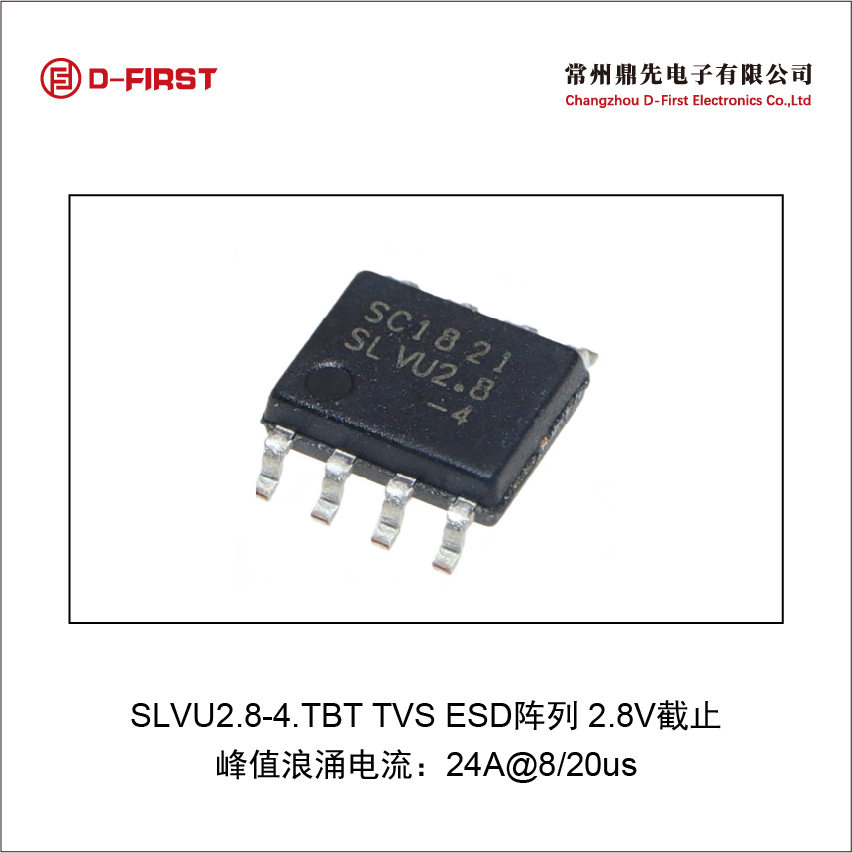

SLVU2.8-4（SO-8）的低负载电容为3.0pF，可将信号损失程度降至最低，同时可提供高达24A （tP=8/20µs）的雷击或浪涌保护。 此外，这两种器件均超过了IEC61000-4-2 ESD标准的最高保护水平（±8kV），可提供高达±30kV（接触放电）的保护。

SLVU2.8-4适用于为10/100/1000以太网应用（雷击引起的瞬变现象为主要威胁）提供一级或二级保护。以太网设备制造商可在产品中采用这两种器件，从而达到GR-1089 （北美）、ITU K.20/21 （欧洲）和YD/T （中国）等标准。

 SLVU2.8-4系列符合RoHS标准及下列IEC标准:

 ●ESD，IEC61000-4-2，±8kV（触点），±15kV（空气）

 ●EFT，IEC61000-4-4，40A （5/50ns）

 ●雷击，IEC61000-4-5，24A（8/20µs）

 介绍TVS管SLVU2.8-4的关键参数。

VBWM：最高反向截止电压。当两端电压低于VBWM时，TVS管处于截止状态，管内仅有极小的反向漏电流IR流过。

VBR：最低导通电压。当两端电压高于VBR时，TVS管进入导通状态，此时管内流经的电流为IPP。

IPP：峰值电流。TVS管所能承受的最高电流，TVS导通的电流达到IPP时，两端电压达到最高钳位电压VC。

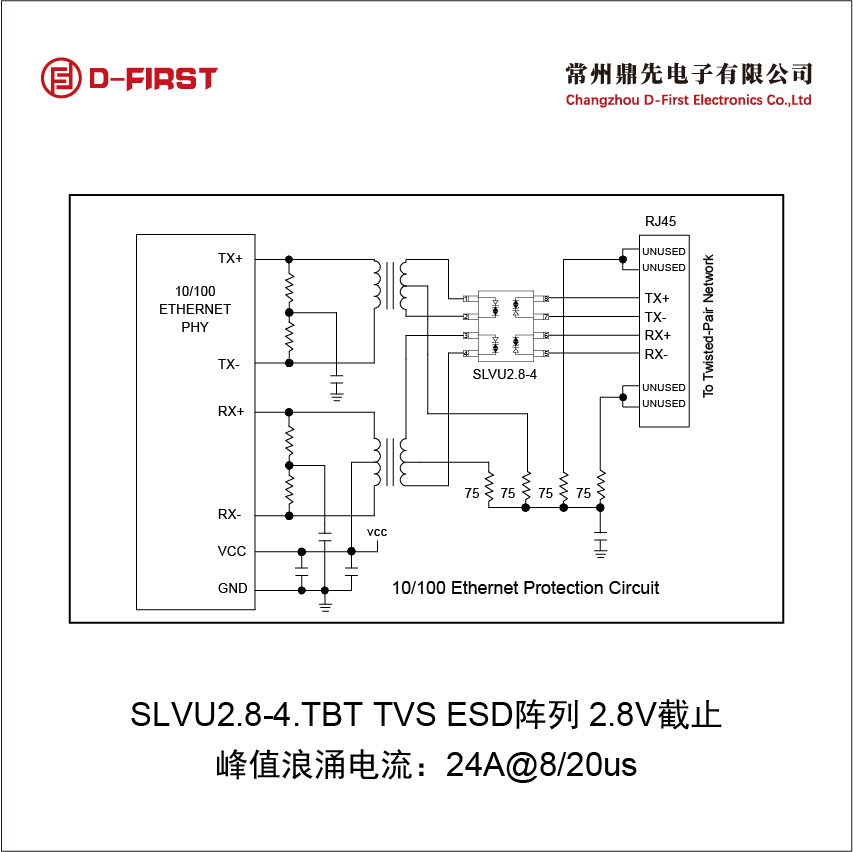

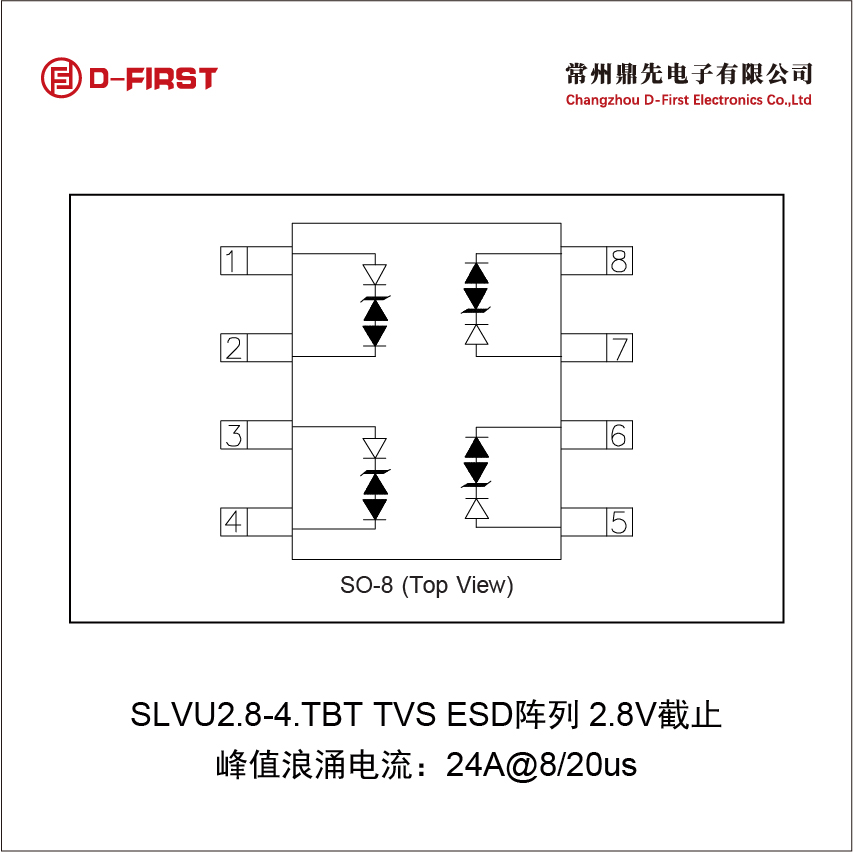

Cj：寄生电容。 VSAT：某些TVS管导通后，在一定的导通电流区间，随着电流的增大，两端电压反而减小，这种特性由VSAT和ISAT定义。VSAT和ISAT不属于关键参数，本小节不做过多的讨论。 一片SLVU2.8-4由4个TVS管组成，以百兆以太网电口差分对信号为例，说明对TVS管的应用。 百兆电口的信号由一收一发两对差分对构成（TX+/-、RX+/-），与TVS管的连接原理图如下图所示。每对差分对使用两个TVS管，目的是实现正向、负向过压的保护。

对SLVU2.8-4而言，各项参数值如下： VRWM = 2.8V IR = 1μA； VBR = 3V VC = 5.5V IPP = 24A Cj = 5pF 本例中，对TVS管的选型，应注意以下要点： 要点一，VRWM应高于差分对信号正常工作时的差分电平。根据IEEE（电气电子工程师协会）规范，百兆电口（100BASE-TX）差分对信号的最高摆幅为1.05V，2.8V的VRWM能满足该要求。 要点二，反向漏电流IR应不影响差分对信号的正常工作。 要点三，根据产品的测试标准，选择IPP参数。 要点四，权衡Cj对差分对信号眼图的影响。百兆电口正常工作时，TVS管的Cj参数将对信号质量构成一定的影响，例如，由于容性的存在，眼图边沿速率将降低，同时电口的回损等参数也会受到影响。因此，在TVS管选型以及测试中，应结合多方面的要求，确定适合的器件。
