工业触摸屏ESD静电防护

触摸屏通常使用的4根线接口定义一般为：VCC（电源正）、GND（电源负）、SDA（数据线）、SCL（时钟线）。

首先，VCC和GND是电源相关的线路。VCC代表电源正极，它为触摸屏提供所需的工作电压。GND则是电源负极，它确保电流能够形成一个完整的回路。触摸屏的正常工作离不开稳定的电源电压，因此VCC和GND的接线质量对触摸屏的性能至关重要。

其次，SDA和SCL是数据传输相关的线路。SDA是数据线，负责在触摸屏和控制器之间传输数据。这些数据可能包括触摸点的坐标、触摸压力等信息。SCL则是时钟线，它控制数据传输的速率和节奏。在I2C通信协议中，SCL线通常由主设备控制，以产生同步的时钟信号，确保数据的准确传输。

例如，在一个典型的触摸屏应用中，当用户触摸屏幕时，触摸屏会检测到触摸点的坐标，并通过SDA线将这些数据传输给控制器。控制器再根据接收到的数据执行相应的操作，如移动图标、打开应用等。在这个过程中，VCC和GND为触摸屏提供稳定的电源，确保数据的准确采集和传输；而SDA和SCL则负责数据的传输和同步。

总之，触摸屏的4根线接口定义涵盖了电源和数据传输两个方面，它们共同确保触摸屏的正常工作和数据的准确传输。在实际应用中，了解这些接口定义对于触摸屏的选型、设计和故障排除都具有重要意义。

工业触摸屏ESD防护全面介绍-工业触摸屏静电防护

ESD是国际上惯用静电防护的统称，静电在我们的日常生活中可以说是无处不在，我们的身上和周围就带有很高的静电电压。静电的危害更是对各行各业都有影响，如工业领域、医疗领域以及军事等领域防静电是非常有必要的。它也是电子产品需要关注的基本性能，ESD性能直接影响了电子产品的电气性能甚至使用寿命。今天我们分享一些关于工业电容式触摸屏设计时应特别注意ESD防护，建议参考事项：

1：工业电容式触摸屏FPC边缘与机壳开孔或缝隙的距离≥3mm，避免ESD直接对工业电容式触摸屏FPC放电。

2：机壳设计时，建议选用有接地的金属外壳或无金属结构件的塑胶外壳，提供ESD能力。

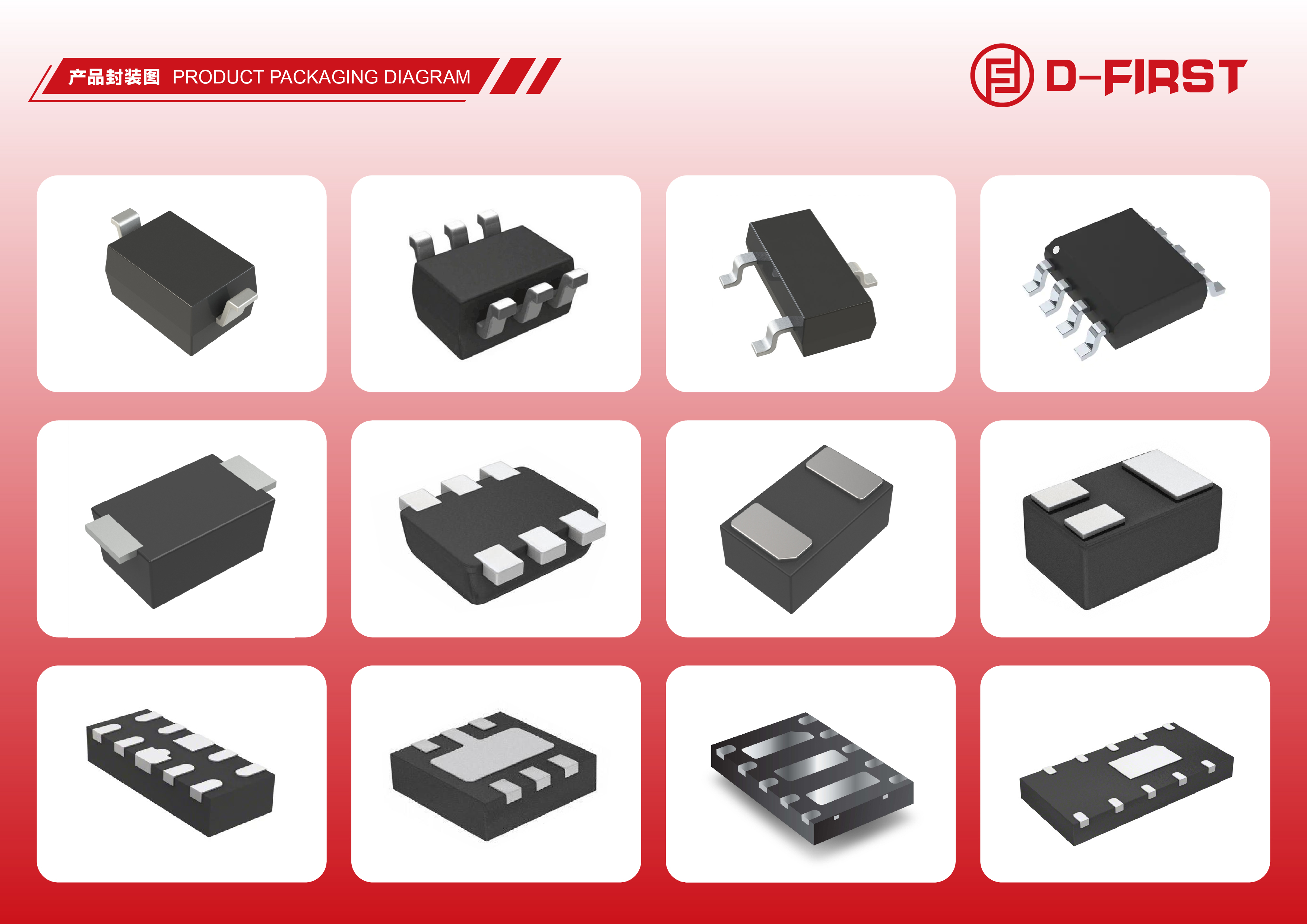

3：部分IC可增加防ESD的TVS管等器件，可提供抗ESD能力。

4：工业电容式触摸屏FPC设计中，增加网格的GND屏蔽（必要时增加接地屏蔽膜），保护I2C信号，放置ESD干扰串入主板。

5：减小VDD与GND距离，提高抗辐射的ESD干扰能力。

6：电容屏ITO Sensor周围进行围地保护，避免ESD直接干扰Sensor。

7：隔离地线保护，IC工作电源地与工业电容式触摸屏FPC周围保护地分离，在IC外围进行充分连接，防止ESD直接打到IC上。
