第P8周：YOLOv5-C3模块实现

---

FROM

• 🍨 本文为🔗365天深度学习训练营 中的学习记录博客
• 🍖 原作者：K同学啊

---

我的环境

• 语言环境：Python 3.11.9
• 开发工具：Jupyter Lab
• 深度学习环境：
  • torch==2.3.1+cu121
  • torchvision==0.18.1+cu121

---

1. 准备知识

1.1 检查环境

# 导入PyTorch库
import torch
# 导入PyTorch的神经网络模块
import torch.nn as nn
# 导入torchvision中的transforms模块，用于图像预处理
import torchvision.transforms as transforms
# 导入整个torchvision库
import torchvision
# 从torchvision库中导入transforms和datasets模块
from torchvision import transforms, datasets
# 导入操作系统接口库os，图像处理库PIL，路径操作库pathlib，以及警告控制库warnings
import os, PIL, pathlib, warnings

# 设置硬件设备，如果有GPU则使用，没有则使用cpu
# torch.device()函数用于指定设备，"cuda"表示GPU，"cpu"表示CPU
# torch.cuda.is_available()函数用于检查系统是否有可用的GPU
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
# 打印当前PyTorch版本
print(torch.__version__)
# 打印当前设备，以确认是使用GPU还是CPU
device

输出：

1.2 数据导入

导入本地数据

# 导入所需的模块
import os, PIL, random, pathlib

# 设置数据目录的路径
data_dir = './data/'
# 将字符串路径转换为Path对象，便于进行路径操作
data_dir = pathlib.Path(data_dir)

# 使用glob方法获取data_dir下的所有文件和文件夹的路径，并存储在列表data_paths中
data_paths = list(data_dir.glob('*'))

# 通过列表推导式，从data_paths列表中的每个路径字符串中提取出类别名称
# 假设路径的结构是 './data/类别名称/文件名'，这里通过split("/")分割路径，并取第二个元素作为类别名称
classeNames = [str(path).split("/")[1] for path in data_paths]

# 输出类别名称列表
classeNames

输出：

# 导入torchvision.transforms模块中的transforms
from torchvision import transforms

# 定义训练数据的变换操作
# 这些操作将被应用于训练数据集中的图像，以增强模型的泛化能力
train_transforms = transforms.Compose([
    # Resize图像到统一的尺寸[224, 224]，这通常是模型输入所需的尺寸
    transforms.Resize([224, 224]),
    # ToTensor将PIL Image或numpy.ndarray转换为tensor，并归一化到[0,1]之间
    transforms.ToTensor(),
    # Normalize进行标准化处理，将数据转换为标准正态分布（高斯分布）
    # 这有助于模型更容易地收敛
    transforms.Normalize(
        mean=[0.485, 0.456, 0.406],  # 均值，用于标准化处理
        std=[0.229, 0.224, 0.225]   # 标准差，用于标准化处理
    )
])

# 定义测试数据的变换操作
# 这些操作将被应用于测试数据集中的图像，以确保与训练时相同的预处理流程
test_transform = transforms.Compose([
    # Resize图像到统一的尺寸[224, 224]
    transforms.Resize([224, 224]),
    # ToTensor将PIL Image或numpy.ndarray转换为tensor，并归一化到[0,1]之间
    transforms.ToTensor(),
    # Normalize进行标准化处理
    transforms.Normalize(
        mean=[0.485, 0.456, 0.406],  # 均值
        std=[0.229, 0.224, 0.225]   # 标准差
    )
])

# 使用datasets.ImageFolder加载图像数据集
# "./PotatoPlants/"是数据集的路径，transform参数指定了数据变换操作
total_data = datasets.ImageFolder("./PotatoPlants/", transform=train_transforms)

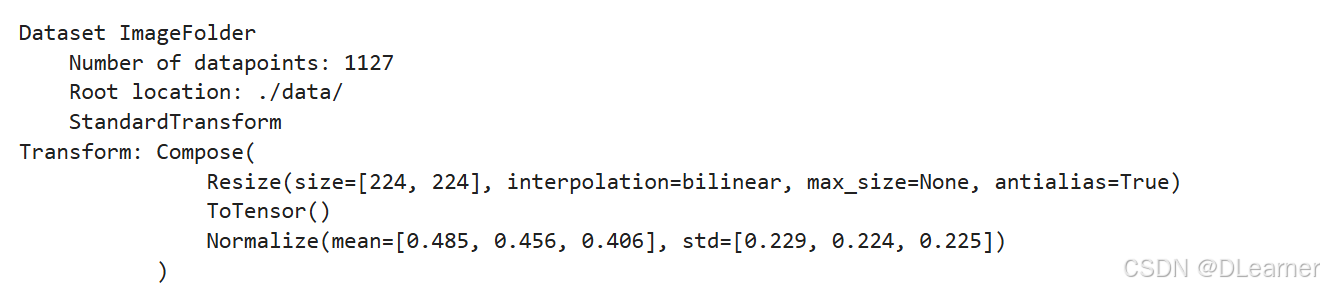

total_data

输出：

# 假设total_data是使用ImageFolder加载的数据集
total_data.class_to_idx

输出：

1.3 划分数据集

# 计算训练集大小，占总数据集的80%
train_size = int(0.8 * len(total_data))
# 计算测试集大小，即总数据集减去训练集大小
test_size = len(total_data) - train_size
# 使用random_split函数随机分割数据集为训练集和测试集
train_dataset, test_dataset = torch.utils.data.random_split(total_data, [train_size, test_size])

# 设置批处理大小
batch_size = 32

# 创建训练集的DataLoader
train_dl = torch.utils.data.DataLoader(train_dataset,
                                       batch_size=batch_size,
                                       shuffle=True,  # 是否打乱数据
                                       num_workers=1)  # 加载数据的子进程数量
# 创建测试集的DataLoader
test_dl = torch.utils.data.DataLoader(test_dataset,
                                       batch_size=batch_size,
                                       shuffle=True,  # 是否打乱数据
                                       num_workers=1)  # 加载数据的子进程数量

# 遍历测试集的DataLoader
for X, y in test_dl:
    # 打印特征数据X的形状，[N, C, H, W]分别代表批次大小、通道数、高度、宽度
    print("Shape of X [N, C, H, W]: ", X.shape)
    # 打印标签数据y的形状和数据类型
    print("Shape of y: ", y.shape, y.dtype)
    break  # 只打印第一个批次的数据形状和类型

输出：

---

2. 搭建包含C3模块的模型

import torch
import torch.nn as nn
import torch.nn.functional as F

# 自动计算padding值，使得卷积操作后的空间维度保持不变（'same' padding）
def autopad(k, p=None):
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]
    return p

# 定义标准卷积模块
class Conv(nn.Module):
    def __init__(self, c1, c2, k=1, s=1, p=None, g=1, act=True):
        super().__init__()
        self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p), groups=g, bias=False)
        self.bn = nn.BatchNorm2d(c2)
        self.act = nn.SiLU() if act is True else (act if isinstance(act, nn.Module) else nn.Identity())

    def forward(self, x):
        return self.act(self.bn(self.conv(x)))

# 定义标准瓶颈卷积模块（Bottleneck）
class Bottleneck(nn.Module):
    def __init__(self, c1, c2, shortcut=True, g=1, e=0.5):
        super().__init__()
        c_ = int(c2 * e)
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c_, c2, 3, 1, g=g)
        self.add = shortcut and c1 == c2

    def forward(self, x):
        return x + self.cv2(self.cv1(x)) if self.add else self.cv2(self.cv1(x))

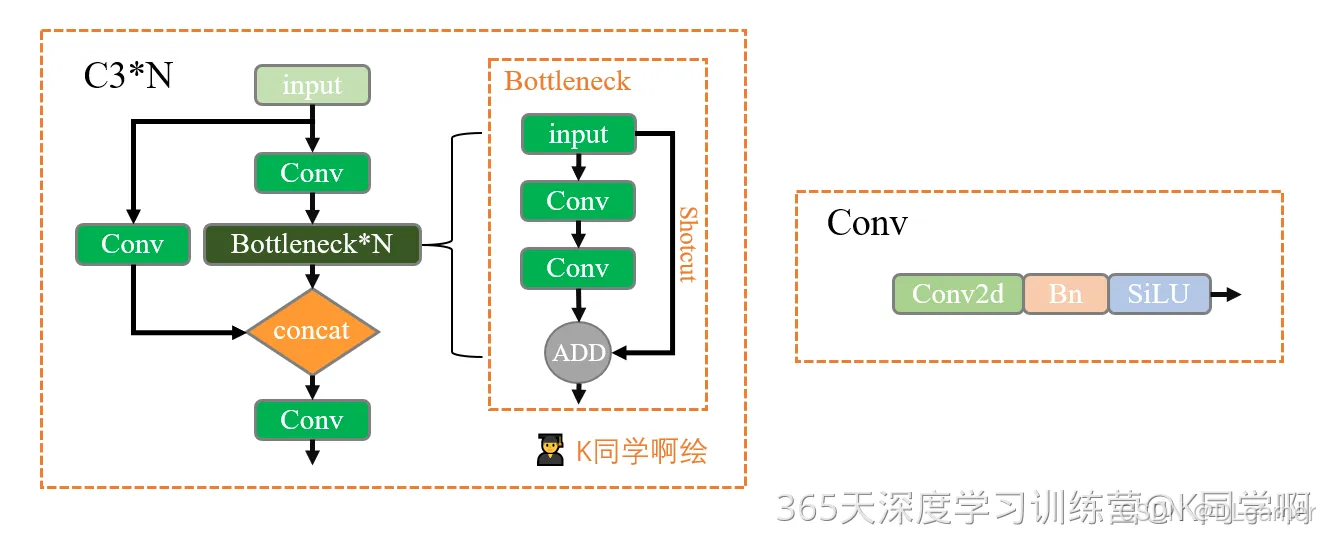

# 定义C3模块，包含3个卷积操作的CSP（Cross Stage Partial）瓶颈结构
class C3(nn.Module):
    def __init__(self, c1, c2, n=1, shortcut=True, g=1, e=0.5):
        super().__init__()
        c_ = int(c2 * e)
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c1, c_, 1, 1)
        self.cv3 = Conv(2 * c_, c2, 1)
        self.m = nn.Sequential(*(Bottleneck(c_, c_, shortcut, g, e=1.0) for _ in range(n)))

    def forward(self, x):
        return self.cv3(torch.cat((self.m(self.cv1(x)), self.cv2(x)), dim=1))

# 定义模型K
class model_K(nn.Module):
    def __init__(self):
        super(model_K, self).__init__()

        # 卷积模块
        self.Conv = Conv(3, 32, 3, 2)

        # C3模块1
        self.C3_1 = C3(32, 64, 3, 2)

        # 全连接网络层，用于分类
        self.classifier = nn.Sequential(
            nn.Linear(in_features=802816, out_features=100),
            nn.ReLU(),
            nn.Linear(in_features=100, out_features=4)
        )

    def forward(self, x):
        x = self.Conv(x)
        x = self.C3_1(x)
        x = torch.flatten(x, start_dim=1)
        x = self.classifier(x)

        return x

# 检测是否有可用的CUDA设备，如果有则使用GPU，否则使用CPU
device = "cuda" if torch.cuda.is_available() else "cpu"
print("Using {} device".format(device))

# 实例化模型K并将其发送到指定设备
model = model_K().to(device)
model

输出：

model_K(
  (Conv): Conv(
    (conv): Conv2d(3, 32, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)
    (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
    (act): SiLU()
  )
  (C3_1): C3(
    (cv1): Conv(
      (conv): Conv2d(32, 32, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU()
    )
    (cv2): Conv(
      (conv): Conv2d(32, 32, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU()
    )
    (cv3): Conv(
      (conv): Conv2d(64, 64, kernel_size=(1, 1), stride=(1, 1), bias=False)
      (bn): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
      (act): SiLU()
    )
    (m): Sequential(
      (0): Bottleneck(
        (cv1): Conv(
          (conv): Conv2d(32, 32, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): SiLU()
        )
        (cv2): Conv(
          (conv): Conv2d(32, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): SiLU()
        )
      )
      (1): Bottleneck(
        (cv1): Conv(
          (conv): Conv2d(32, 32, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): SiLU()
        )
        (cv2): Conv(
          (conv): Conv2d(32, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): SiLU()
        )
      )
      (2): Bottleneck(
        (cv1): Conv(
          (conv): Conv2d(32, 32, kernel_size=(1, 1), stride=(1, 1), bias=False)
          (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): SiLU()
        )
        (cv2): Conv(
          (conv): Conv2d(32, 32, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)
          (bn): BatchNorm2d(32, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)
          (act): SiLU()
        )
      )
    )
  )
  (classifier): Sequential(
    (0): Linear(in_features=802816, out_features=100, bias=True)
    (1): ReLU()
    (2): Linear(in_features=100, out_features=4, bias=True)
  )
)

查看模型详情：

# 统计模型参数量以及其他指标
import torchsummary as summary
summary.summary(model, (3, 224, 224))

输出：

----------------------------------------------------------------
        Layer (type)               Output Shape         Param #
================================================================
            Conv2d-1         [-1, 32, 112, 112]             864
       BatchNorm2d-2         [-1, 32, 112, 112]              64
              SiLU-3         [-1, 32, 112, 112]               0
              Conv-4         [-1, 32, 112, 112]               0
            Conv2d-5         [-1, 32, 112, 112]           1,024
       BatchNorm2d-6         [-1, 32, 112, 112]              64
              SiLU-7         [-1, 32, 112, 112]               0
              Conv-8         [-1, 32, 112, 112]               0
            Conv2d-9         [-1, 32, 112, 112]           1,024
      BatchNorm2d-10         [-1, 32, 112, 112]              64
             SiLU-11         [-1, 32, 112, 112]               0
             Conv-12         [-1, 32, 112, 112]               0
           Conv2d-13         [-1, 32, 112, 112]           9,216
      BatchNorm2d-14         [-1, 32, 112, 112]              64
             SiLU-15         [-1, 32, 112, 112]               0
             Conv-16         [-1, 32, 112, 112]               0
       Bottleneck-17         [-1, 32, 112, 112]               0
           Conv2d-18         [-1, 32, 112, 112]           1,024
      BatchNorm2d-19         [-1, 32, 112, 112]              64
             SiLU-20         [-1, 32, 112, 112]               0
             Conv-21         [-1, 32, 112, 112]               0
           Conv2d-22         [-1, 32, 112, 112]           9,216
      BatchNorm2d-23         [-1, 32, 112, 112]              64
             SiLU-24         [-1, 32, 112, 112]               0
             Conv-25         [-1, 32, 112, 112]               0
       Bottleneck-26         [-1, 32, 112, 112]               0
           Conv2d-27         [-1, 32, 112, 112]           1,024
      BatchNorm2d-28         [-1, 32, 112, 112]              64
             SiLU-29         [-1, 32, 112, 112]               0
             Conv-30         [-1, 32, 112, 112]               0
           Conv2d-31         [-1, 32, 112, 112]           9,216
      BatchNorm2d-32         [-1, 32, 112, 112]              64
             SiLU-33         [-1, 32, 112, 112]               0
             Conv-34         [-1, 32, 112, 112]               0
       Bottleneck-35         [-1, 32, 112, 112]               0
           Conv2d-36         [-1, 32, 112, 112]           1,024
      BatchNorm2d-37         [-1, 32, 112, 112]              64
             SiLU-38         [-1, 32, 112, 112]               0
             Conv-39         [-1, 32, 112, 112]               0
           Conv2d-40         [-1, 64, 112, 112]           4,096
      BatchNorm2d-41         [-1, 64, 112, 112]             128
             SiLU-42         [-1, 64, 112, 112]               0
             Conv-43         [-1, 64, 112, 112]               0
               C3-44         [-1, 64, 112, 112]               0
           Linear-45                  [-1, 100]      80,281,700
             ReLU-46                  [-1, 100]               0
           Linear-47                    [-1, 4]             404
================================================================
Total params: 80,320,536
Trainable params: 80,320,536
Non-trainable params: 0
----------------------------------------------------------------
Input size (MB): 0.57
Forward/backward pass size (MB): 150.06
Params size (MB): 306.40
Estimated Total Size (MB): 457.04
----------------------------------------------------------------

---

3. 模型训练

3.1 训练函数

# 训练循环
def train(dataloader, model, loss_fn, optimizer):
    size = len(dataloader.dataset)  # 训练集大小
    num_batches = len(dataloader)   # 批次数目, (size/batch_size，向上取整)

    train_loss, train_acc = 0, 0  # 初始化累计训练损失和准确率

    # 遍历数据加载器中的所有批次
    for X, y in dataloader:
        X, y = X.to(device), y.to(device)  # 将特征和标签转移到GPU或CPU

        # 前向传播
        pred = model(X)  # 使用模型进行预测
        loss = loss_fn(pred, y)  # 计算预测和真实标签之间的损失

        # 反向传播和优化
        optimizer.zero_grad()  # 清零模型参数的梯度
        loss.backward()        # 反向传播，计算梯度
        optimizer.step()       # 根据梯度更新模型参数

        # 记录准确率和损失
        train_acc += (pred.argmax(1) == y).type(torch.float).sum().item()  # 计算预测正确的样本数量
        train_loss += loss.item()  # 累加损失值

    # 计算平均准确率和平均损失
    train_acc /= size  # 将累计准确率除以样本总数，得到平均准确率
    train_loss /= num_batches  # 将累计损失除以批次数量，得到平均损失

    return train_acc, train_loss  # 返回训练过程中的平均准确率和平均损失

3.2 测试函数

• 这个 test函数接收三个参数：dataloader、model 和 loss_fn。
• 它遍历 dataloader 中的所有批次，对每个批次执行前向传播和损失计算，但不进行反向传播或参数更新，因为测试阶段的目的是评估模型性能，而不是训练模型。
• 在每个批次中，它计算模型的预测值 target_pred，然后使用损失函数 loss_fn 计算预测值和真实标签 target 之间的损失 loss。
• 函数还记录了整个测试集上的平均准确率和平均损失。

def test(dataloader, model, loss_fn):
    size = len(dataloader.dataset)  # 获取测试数据集中的样本总数
    num_batches = len(dataloader)  # 计算测试数据加载器中的批次数量

    test_loss, test_acc = 0, 0  # 初始化累计测试损失和准确率

    # 使用torch.no_grad()上下文管理器，停止梯度计算，因为在测试阶段不需要更新模型参数
    with torch.no_grad():
        for imgs, target in dataloader:
            imgs, target = imgs.to(device), target.to(device)  # 将图像和标签转移到GPU或CPU

            # 前向传播，获取模型的预测输出
            target_pred = model(imgs)
            # 计算模型预测输出和真实标签之间的损失
            loss = loss_fn(target_pred, target)

            # 累加损失和准确率
            test_loss += loss.item()
            test_acc += (target_pred.argmax(1) == target).type(torch.float).sum().item()

    # 计算平均准确率和平均损失
    test_acc /= size  # 将累计准确率除以样本总数，得到平均准确率
    test_loss /= num_batches  # 将累计损失除以批次数量，得到平均损失

    return test_acc, test_loss  # 返回测试过程中的平均准确率和平均损失

3.3 训练并保存效果最佳的模型

import copy
from datetime import datetime

# 导入必要的PyTorch组件
from torch.optim import lr_scheduler

optimizer  = torch.optim.Adam(model.parameters(), lr= 1e-4)
loss_fn    = nn.CrossEntropyLoss() # 创建损失函数

epochs     = 20

# 初始化训练和测试的损失和准确率列表
train_loss = []
train_acc = []
test_loss = []
test_acc = []

# 初始化最佳准确率和最佳模型参数
best_acc = 0
best_model_params = None

# 定义模型保存的根目录
model_root_dir = './model'

# 开始训练循环
for epoch in range(epochs):
    # 这里假设有一个函数来调整学习率，但被注释掉了
    # adjust_learning_rate(optimizer, epoch, learn_rate)

    # 将模型设置为训练模式
    model.train()
    # 这里假设有一个函数来执行训练，并返回训练的准确率和损失
    epoch_train_acc, epoch_train_loss = train(train_dl, model, loss_fn, optimizer)

    # 将模型设置为评估模式
    model.eval()
    # 这里假设有一个函数来执行测试，并返回测试的准确率和损失
    epoch_test_acc, epoch_test_loss = test(test_dl, model, loss_fn)

    # 如果当前epoch的测试准确率超过了之前的最佳准确率，则保存当前模型参数
    if epoch_test_acc > best_acc:
        best_acc = epoch_test_acc
        best_model_params = copy.deepcopy(model.state_dict())

    # 将当前epoch的准确率和损失添加到列表中
    train_acc.append(epoch_train_acc)
    train_loss.append(epoch_train_loss)
    test_acc.append(epoch_test_acc)
    test_loss.append(epoch_test_loss)

    # 获取当前的学习率
    lr = optimizer.state_dict()['param_groups'][0]['lr']

    # 打印当前epoch的信息
    template = ('Epoch:{:2d}, Train_acc:{:.1f}%, Train_loss:{:.3f}, Test_acc:{:.1f}%, Test_loss:{:.3f}, Lr:{:.2E}')
    print(template.format(epoch+1, epoch_train_acc*100, epoch_train_loss,
                          epoch_test_acc*100, epoch_test_loss, lr))

# 创建一个带有时间戳的文件夹用来保存每次训练的最好模型
timestamp = datetime.now().strftime('%Y%m%d_%H%M%S')
model_dir = os.path.join(model_root_dir, timestamp)
os.makedirs(model_dir, exist_ok=True)

# 保存最佳模型参数
torch.save(best_model_params, os.path.join(model_dir, 'best_model_params.pth'))
print('best_model_params.pth 已保存在：' + model_dir)

print('Done')

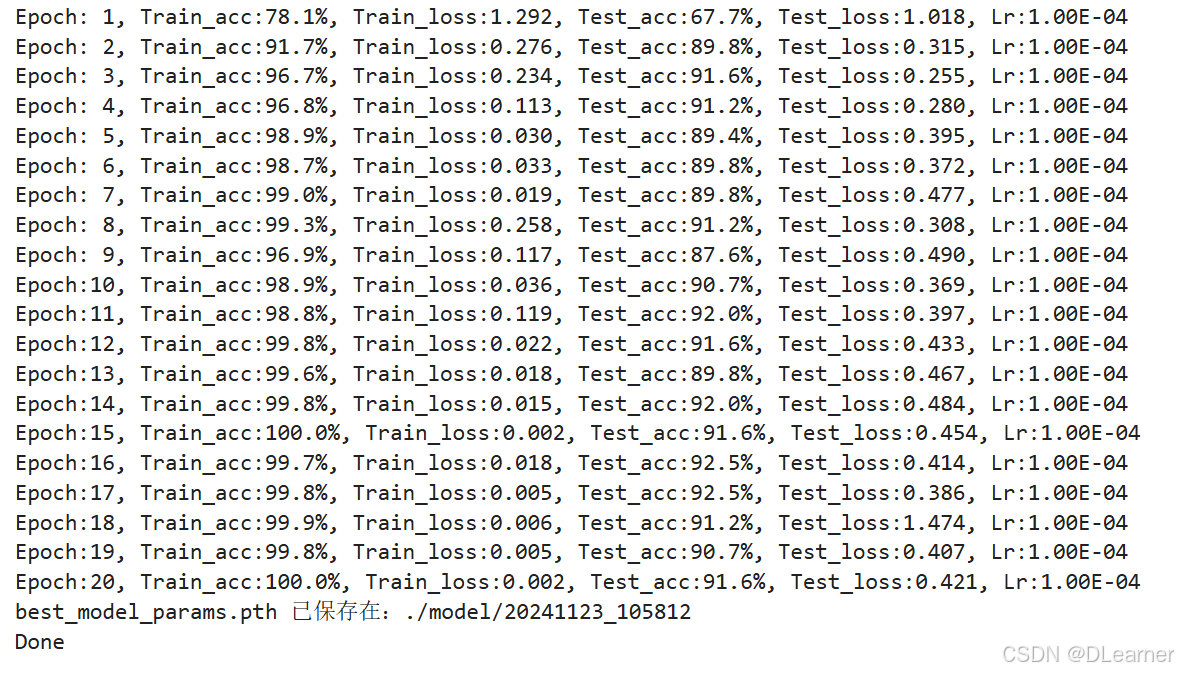

输出：

---

4. 结果可视化

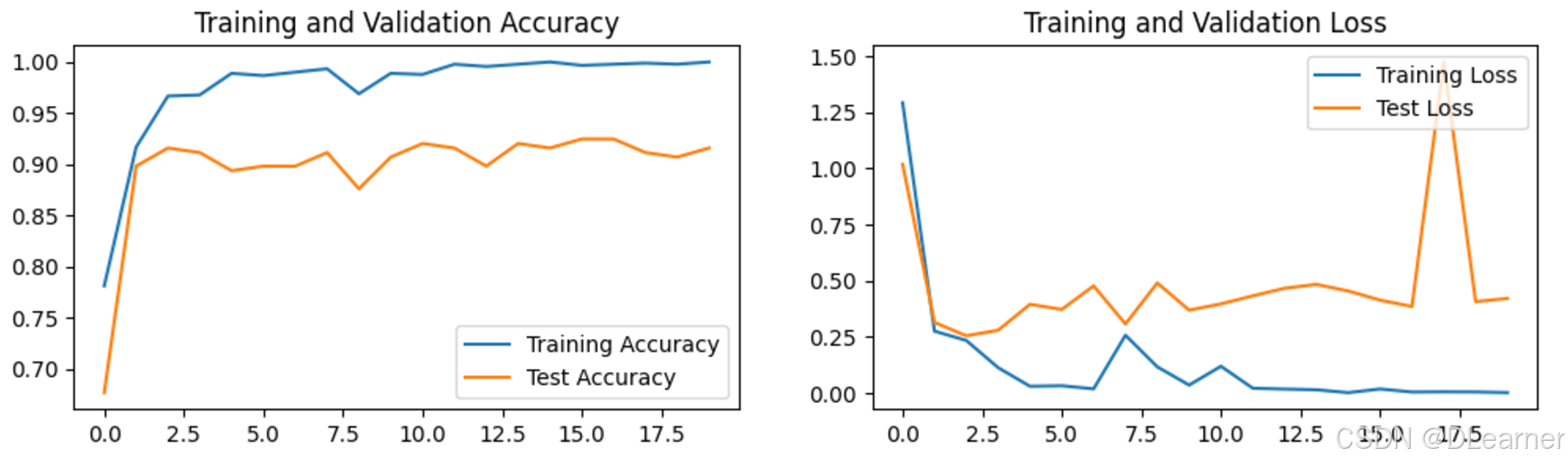

4.1 Loss与Accuracy图

import matplotlib.pyplot as plt  # 导入matplotlib的pyplot模块，用于数据可视化
import warnings  # 导入警告模块
warnings.filterwarnings("ignore")  # 忽略警告信息，避免绘图时出现警告提示

# 设置matplotlib的配置参数
plt.rcParams['axes.unicode_minus'] = False  # 设置正常显示负号
plt.rcParams['figure.dpi'] = 100  # 设置图像的分辨率

epochs_range = range(epochs)  # 创建一个从0到epochs-1的范围，用于x轴的刻度

# 设置图像大小
plt.figure(figsize=(12, 3))
# 创建一个1行2列的子图布局，并定位到第1个子图
plt.subplot(1, 2, 1)

# 在第1个子图上绘制训练和测试的准确率曲线
plt.plot(epochs_range, train_acc, label='Training Accuracy')  # 绘制训练准确率
plt.plot(epochs_range, test_acc, label='Test Accuracy')  # 绘制测试准确率
plt.legend(loc='lower right')  # 添加图例，位置在右下角
plt.title('Training and Validation Accuracy')  # 设置子图的标题

# 创建一个1行2列的子图布局，并定位到第2个子图
plt.subplot(1, 2, 2)
# 在第2个子图上绘制训练和测试的损失曲线
plt.plot(epochs_range, train_loss, label='Training Loss')  # 绘制训练损失
plt.plot(epochs_range, test_loss, label='Test Loss')  # 绘制测试损失
plt.legend(loc='upper right')  # 添加图例，位置在右上角
plt.title('Training and Validation Loss')  # 设置子图的标题

# 显示绘制的图像
plt.show()

输出：

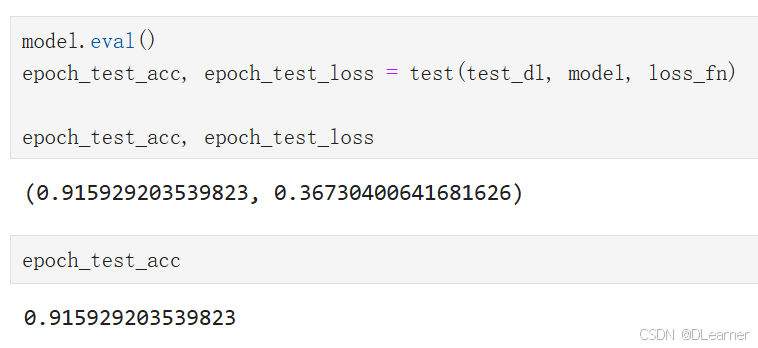

4.2 模型评估

model.eval()
epoch_test_acc, epoch_test_loss = test(test_dl, model, loss_fn)

epoch_test_acc, epoch_test_loss

epoch_test_acc

输出：
