硬件工程师七夕鹊桥设计锦集

1.七夕————鹊桥PCB,工程开源，要文件的可以在854217089群里找我哦，白丁客。

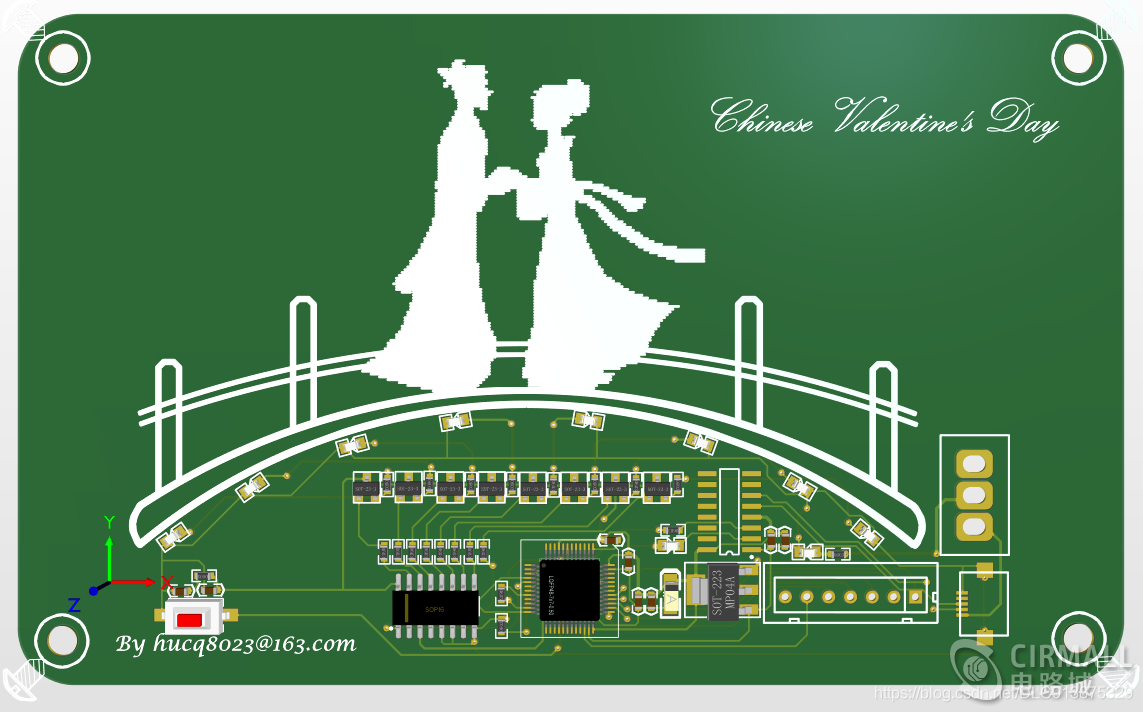

七夕，这个美丽的日子里。我也想画一块板子-----藉此，有情人终成眷属。先把效果图晒一下吧哈哈哈
介绍一下这块板子，以免各位看官看得云里雾里：
这是利用Altium Designer 画图软件做的一个基于STM32F103C8T6单片机的系统板，搭载的若干个LED灯，最大的特点是将“七夕”的元素用在丝印层画图的方式表现出来，这是一对“有情人”，板子启动后，LED组成的“鹊桥”交替闪烁。当然了，Altium Designer、STM32的原始工程文件需要的跟我沟通，最重要的也就体现在这里，我在系统板中引出了串口，直接接口Micro USB就可以进行调试了。有初学的小伙伴可以对此进行二次开发哦

在这里插入图片描述


原文链接：http://www.cirmall.com/bbs/thread-108312-1-1.html

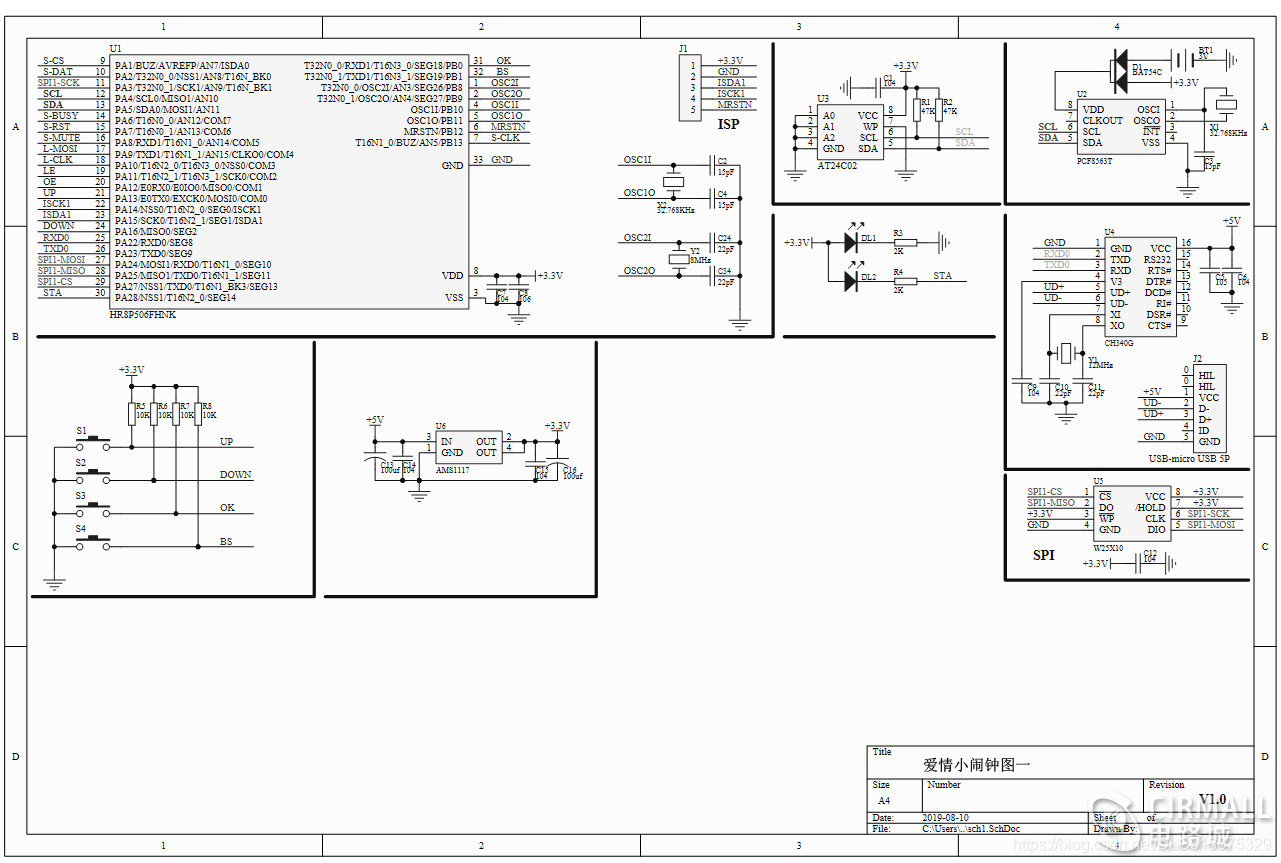

2.通过七夕这个活动，来参与下PCB的设计，通过下面实用的小东东–爱情小闹钟。实现的动能如下： a、电子表功能，通过通过28个LED灯来显示具体的时间，小时12个，分钟6个，秒钟10个。
b、定时闹钟功能，可以设置定时闹钟，闹钟为语音和LED指示，具体的闹钟语音内容有自己设定。
c、整点和半点报时功能，可自定设置打开与关闭。
d、自由发挥功能，在基本的功能下，可以设定某一时间要播放给对方的内容，如特殊的纪念日等。


原文链接：http://www.cirmall.com/bbs/thread-108307-1-1.html

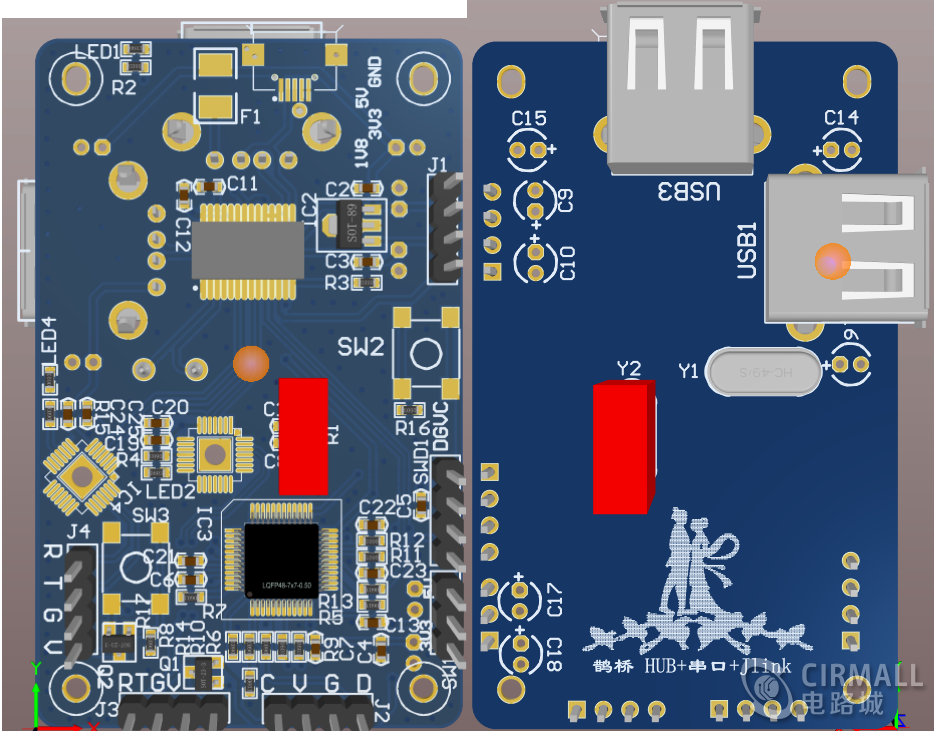

用E1.1s将串口、Jlink桥接为一体，一个板同时具备了HUB+双串口+Jlink的功能。
因为经常用到串口和Jlink，所以就做了这个。实物已经用了1年多了，没什么问题。
有2个串口，加了pmos断电，用来烧STC。
提供了一个USB输出接口
输入提供两种USB封装，二选一即可，不要同时插上。

原文链接：http://www.cirmall.com/bbs/thread-108268-1-1.html

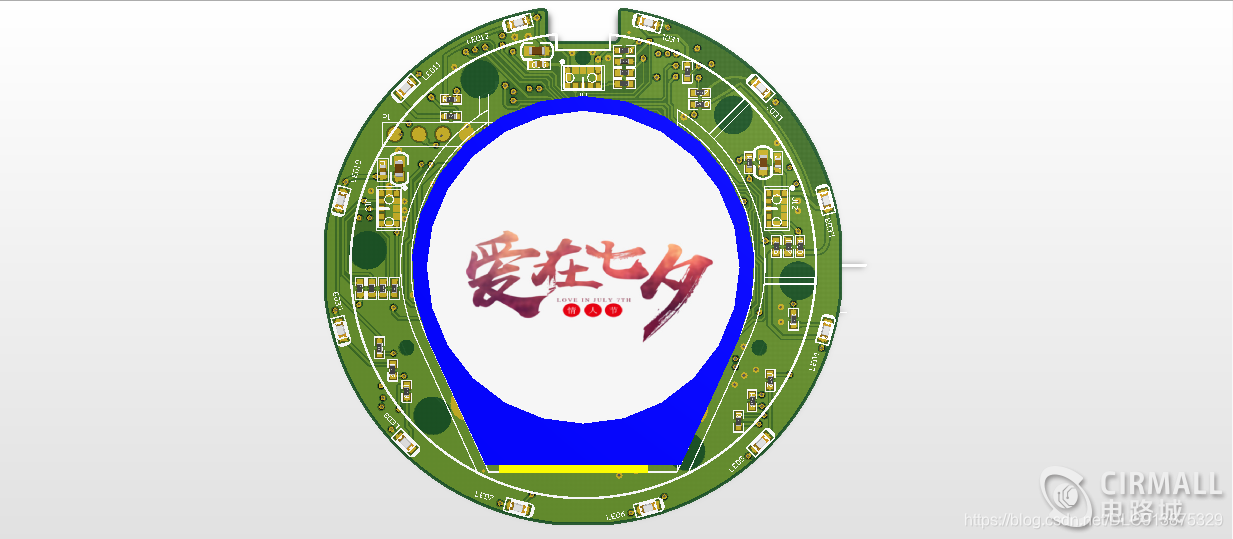

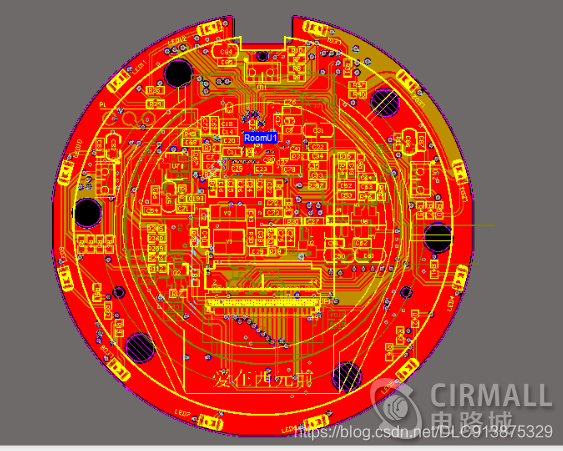

使用Altium Designer 画图软件做的一个基于NXP MIMXRT10XX单片机的系统板，做了一个环形的板子，周围是一圈感应RGB LED灯，板子通电以后，一圈环形的LED灯先亮一圈又一圈，RGB三色灯，然后中间有个LCD彩屏，显示想要显示的效果图片，当前是七夕节日，所以可以显示七夕快乐，显示图片等等、、、、、、然后最外圈有一个旋转感应，当外圈又物体转动时候，灯珠根据转动的速度来点亮RGB的灯(具有呼吸灯的效果)。背面有端子接口（串口、spi、IIC等接口），可以对接第三方的模块，


原文链接：http://www.cirmall.com/bbs/thread-108230-1-1.html

5


原文链接：http://www.cirmall.com/bbs/thread-108232-1-1.html
