一.lcd屏解析：

一般屏的规格书都会给出，但需要注意的是，有些规格书是错误的；有一些未给出(需要单独找厂商要)；还有一些是给出总的，HFP+HS+HBP, VFP+VS+VBP。

clock-frequency：提供给lcd的时钟频率,一般屏的规格书都会给出, 也可以通过计算得到。假如刷帧率是60hz，横向分辨率1250，纵向分辨率2000；那么lcd的时钟频率 dclk = 60 1250 2000 = 150MHz。
hactive：横向分辨率。
vactive:纵向分辨率。
hsync-len 行同步回扫时间。
hback-porn：行同步后肩时间。
hfront-porn:行同步前肩时间。
vsync-len：帧同步回扫时间。
vback-porch：帧同步后肩时间。
vfront-proch：帧同步前肩时间。
de-active: DE 信号极性。
hysnc-active：行同步信号极性。
vsync-active：帧同步信号极性

二.EDP配置

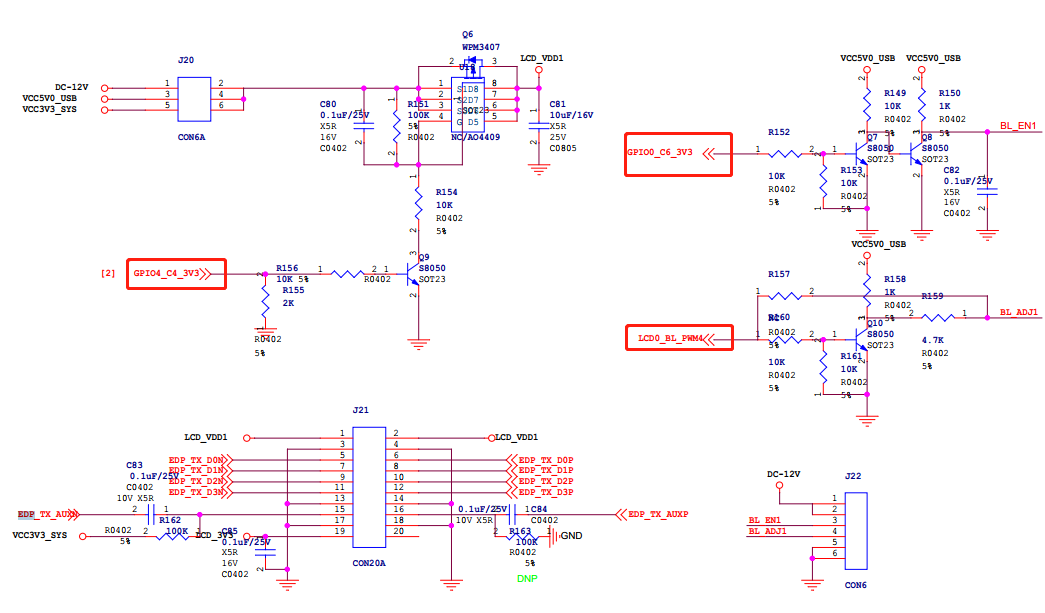

2.1 硬件原理分析

查看原理图, 提取需要的配置信息

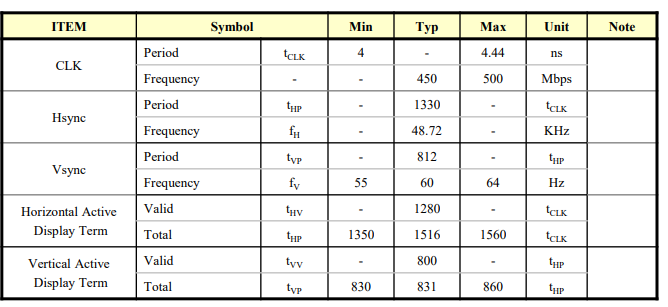

2.2 datasheet分析

THP = HFP + HS + HBP
tVP = VFP + VS + VBP
显示时序配置如下：

、timing0: timing0 {
clock-frequency = <75000000>;
hactive = <1280>;
vactive = <800>;
hback-porch = <100>; // 根据实际情况调整
hfront-porch = <100>; // 根据实际情况调整
hsync-len = <36>;
vback-porch = <10>; // 根据实际情况调整
vfront-porch = <10>; // 根据实际情况调整
vsync-len = <11>;
...
};

2.3 完整DTS配置如下：

panel: panel {
compatible = "simple-panel";
backlight = <&backlight>;
pinctrl-names = "default";
pinctrl-0 = <&lcd_en>;
enable-gpios = <&gpio4 20 GPIO_ACTIVE_HIGH>;
//reset-gpios = <&gpio1 4 GPIO_ACTIVE_HIGH>;
prepare-delay-ms = <200>;
enable-delay-ms = <20>;

display-timings {
native-mode = <&timing0>;

timing0: timing0 {
clock-frequency = <75000000>;
hactive = <1280>;
vactive = <800>;
hback-porch = <100>;
hsync-len = <36>;
hfront-porch = <100>;
vback-porch = <10>;
vfront-porch = <10>;
vsync-len = <11>;
hsync-active = <0>;
vsync-active = <0>;
de-active = <0>;
pixelclk-active = <0>;
};
};

ports {
panel_in: endpoint {
remote-endpoint = <&edp_out>;
};
};
};

&edp {
force-hpd;
status = "okay";
ports {
port@1 {
reg = <1>;
edp_out: endpoint {
remote-endpoint = <&panel_in>;
};
};
};
};

&edp_phy {
status = "okay";
};

&edp_in_vp0 {
status = "disabled";
};

&edp_in_vp1 {
status = "okay";
};

&route_edp {
status = "okay";
connect = <&vp1_out_edp>;
};
