近日被咨询同一比例尺下同一图层按字段属性设置标注的问题，现将解答过程呈现，

如发现问题欢迎指正，如有需求和交流请联系Q：775915005

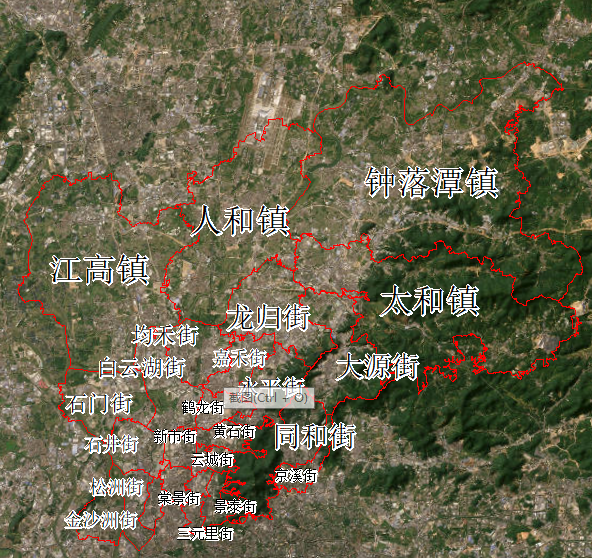

最后的结果譬如下图，根据各镇街的面积大小设置标注对应的大小

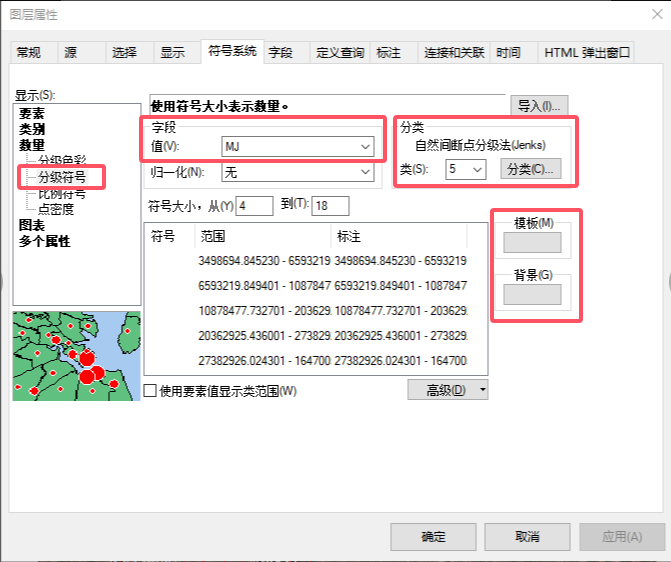

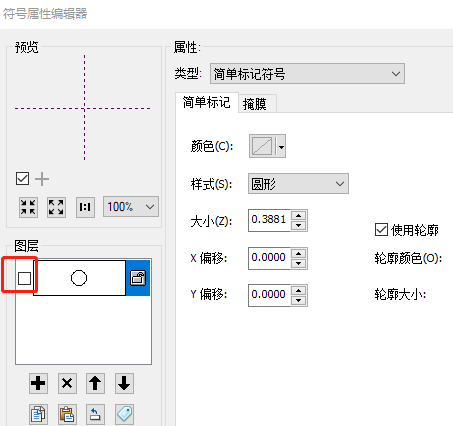

1.设置图层分级符号，根据MJ设置，如果需要更多的梯度可以增加分类数量，最后将符号的模板和背景均设置为空（编辑符号里将符号关掉）

图层符号空白，单独作为标注图层

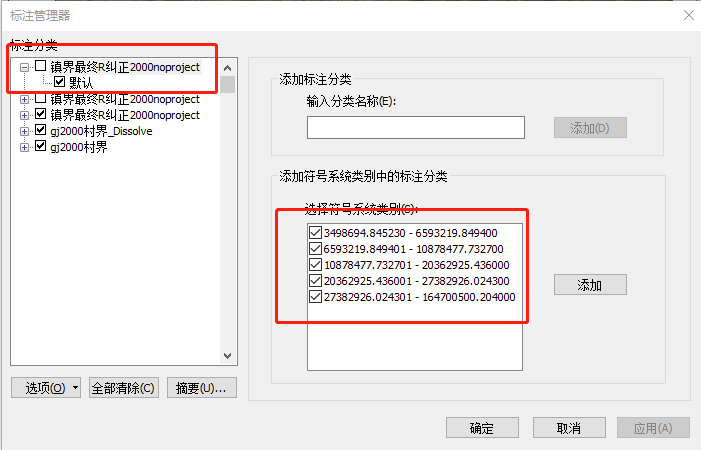

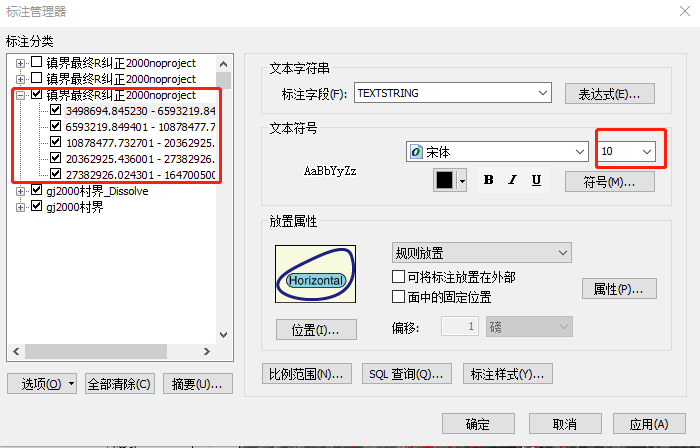

2.关键一步，打开标注管理器可以看到符号类别分类，按添加，然后逐个设置分类的标注大小

最后的结果就是开篇的图
