HPM OTP使用总结

OTP的工作原理

物理特性

        OTP存储器通常是基于半导体制造工艺实现的，在编程时通过烧毁熔丝或调整存储单元的电荷状态来记录数据。OTP最常见的实现方式是在晶体管级别修改存储单元的物理属性，达到永久保存信息的效果。因为这种物理变化是不可逆的，存储器数据一旦写入后就不能再修改或擦除。

OTP的主要特点

一次性编程：OTP只能编程一次，数据无法修改或删除，这使得它非常适合存储永久性的数据。

高可靠性：编程后的数据非常稳定，能够在极端环境条件下保持长时间的可靠性。

低成本：与其他可重复编程的存储器相比，OTP的制造成本较低，因为它不需要支持反复写入或擦除的复杂电路。

适用于安全应用：由于数据一旦写入就不能更改，OTP非常适合用于存储安全密钥、加密信息、唯一标识符等，防止数据篡改。

OTP的应用场景

微控制器（MCU）中的固件存储：

在一些嵌入式设备中，OTP可用于存储微控制器的初始固件代码。

芯片配置：

一些集成电路在生产过程中需要配置特定功能参数，OTP可以用来一次性设置这些参数。

安全性应用：

OTP常用于存储加密密钥、设备唯一标识符（ID）、安全启动代码等需要防止篡改的数据。

校准数据：

在传感器或其他精密设备中，OTP可以存储制造过程中产生的校准数据，确保设备在整个生命周期内的准确性。

产品序列号或身份识别：

OTP可以用来存储产品的序列号、批次号或其他身份识别信息，便于追溯和认证。

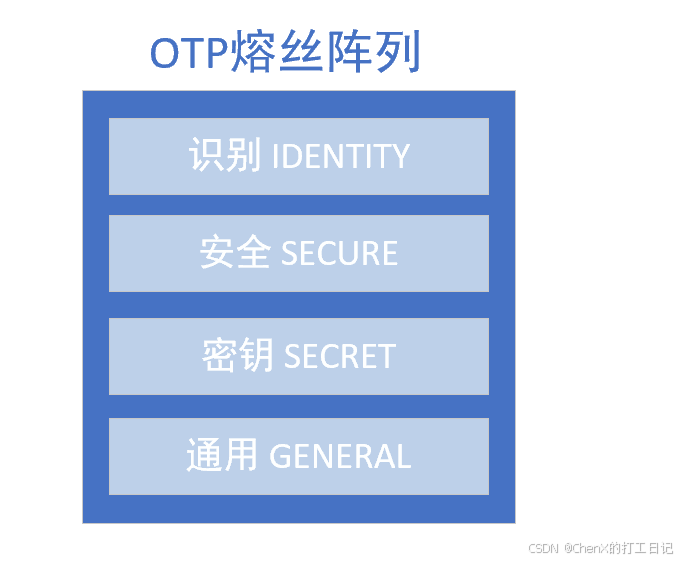

HPM OTP熔丝阵列

对于HPM SOC的片上OTP，共有4种类型

– 识别（IDENTITY）：芯片的出厂信息，UUID 等信息归为识别类型，此类信息由原厂烧写，安全启动的公钥 HASH 也归为识别类型，可由客户烧写
– 安全（SECURE）：芯片的生命周期，OTP 硬件锁定位等 OTP 字归为安全类型
– 密钥（SECRET）：各类密钥，如 Debug Key， EXIP 的 KEK，密钥管理器的 FMK 等归为密钥类型
– 通用（GENERAL）：用户可自由烧录通用数据，归为通用类型。保留给 BOOT ROM 使用的控制 OTP 字，也归为通用类型

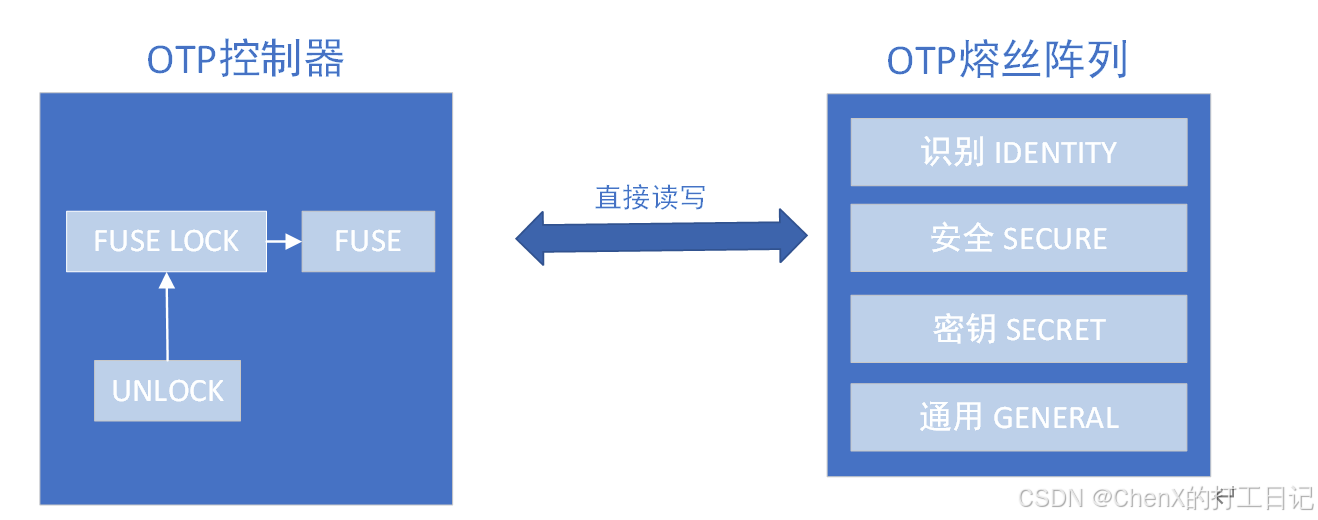

如何读取熔丝阵列：

通过FUSE寄存器直接读写

-共128个FUSE寄存器，对应128个字（8位，32bit）

-共8个FUSELOCK寄存器，每2个bit对应一个FUSE寄存器

              -00 不锁定，FUSELOCK可修改

              -01 写锁定，只能读，FUSELOCK不可修改

              -10 不锁定，FUSELOCK不可修改

              -11 读写锁定，不能读写，FUSELOCK不可修改

-LOCK寄存器

              -写特定值(密钥见手册)可以解锁，写其他任何值都会打开写锁定

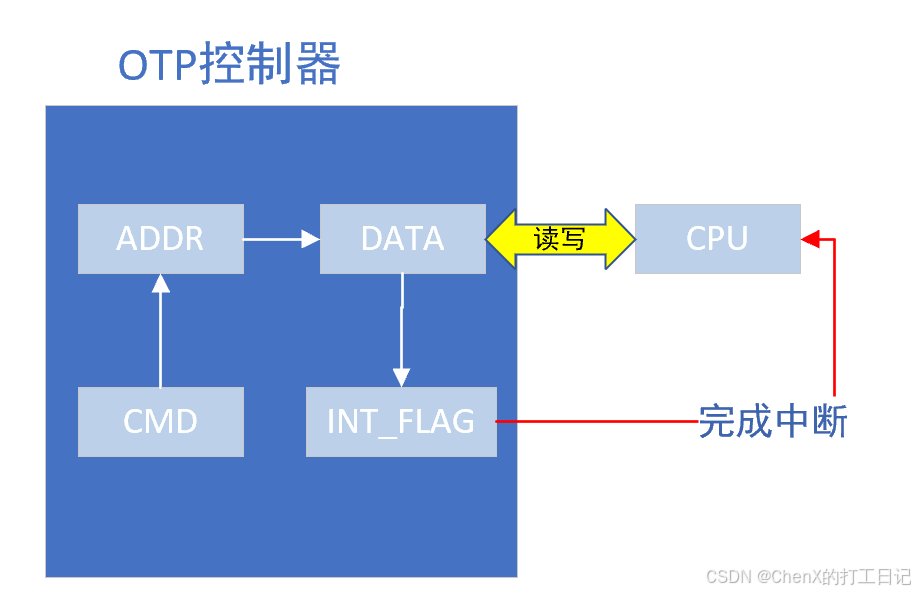

通过操作引擎读写

有什么用？

-读取熔丝比较慢，如果阻塞读会妨碍程序运行

-通过引擎读可以触发中断，从而不影响主程序运行

读取步骤：

-ADDR内通过6bit寻址指定OTP字

-CMD指定读/写

-读写完成后产生中断

-从DATA中读取数据

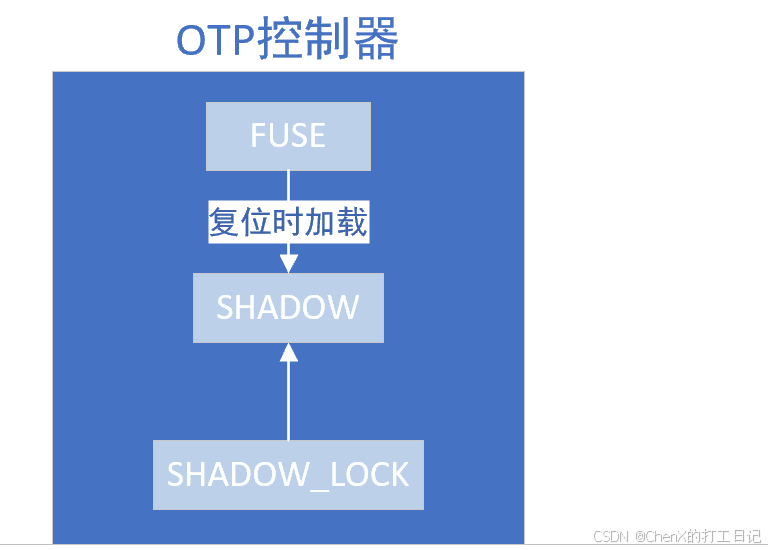

影子寄存器

有什么用？

-在程序复位时，会将FUSE寄存器的值保存至对应的SHADOW寄存器中

-FUSE寄存器中的值与OTP熔丝中的值是完全一致的，这就意味着他是不可更改的

-与程序实际运行的很多OTP内的值是加载进shadow后生效的，方便后期更改，软件控制

-直接读取SHADOW获取OTP值的速度是最快的，也是最方便的

SHADOW_LOCK

与FUSE_LOCK完全一致，用于锁定shadow寄存器

读写保护

除了FUSE和SHADOW各有各的LOCK寄存器外，在OTP中还有一个32bit的硬件LOCK

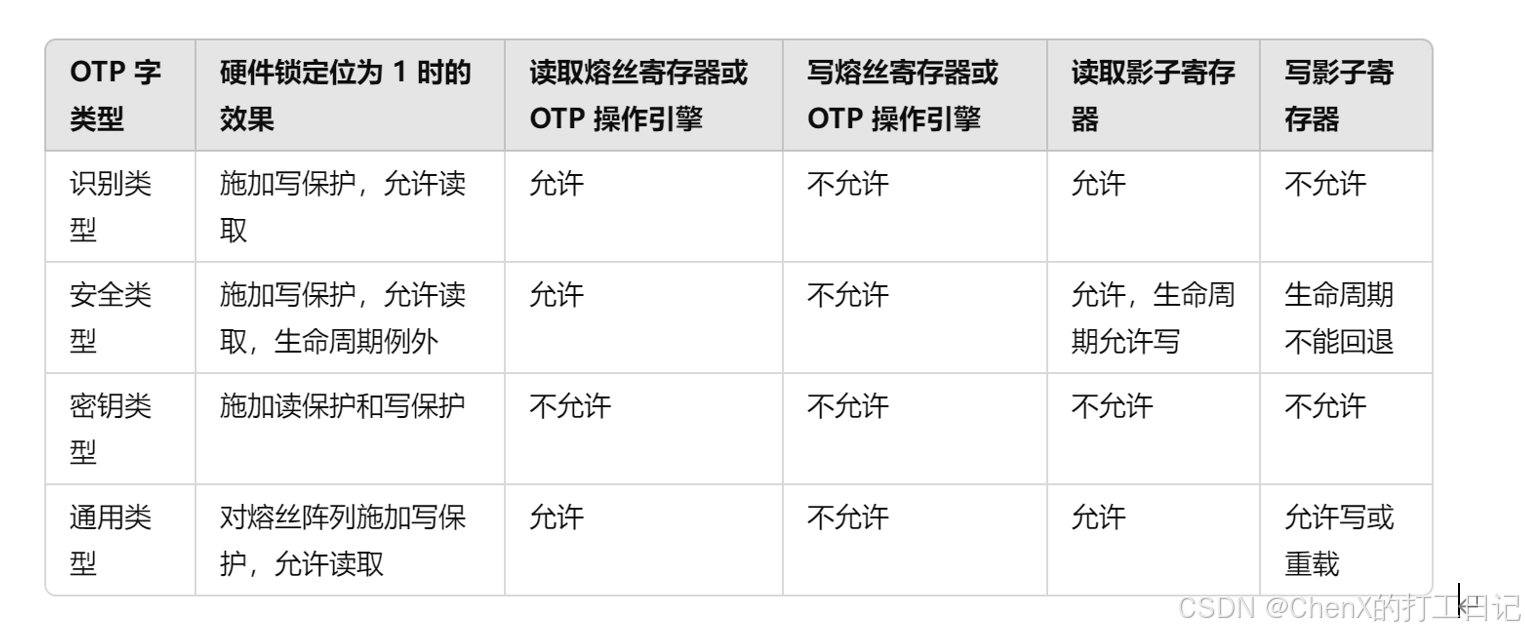

1bit对应4个字的熔丝，硬件锁定对不同类型的熔丝以及FUSE/SHADOW影响如下图所示

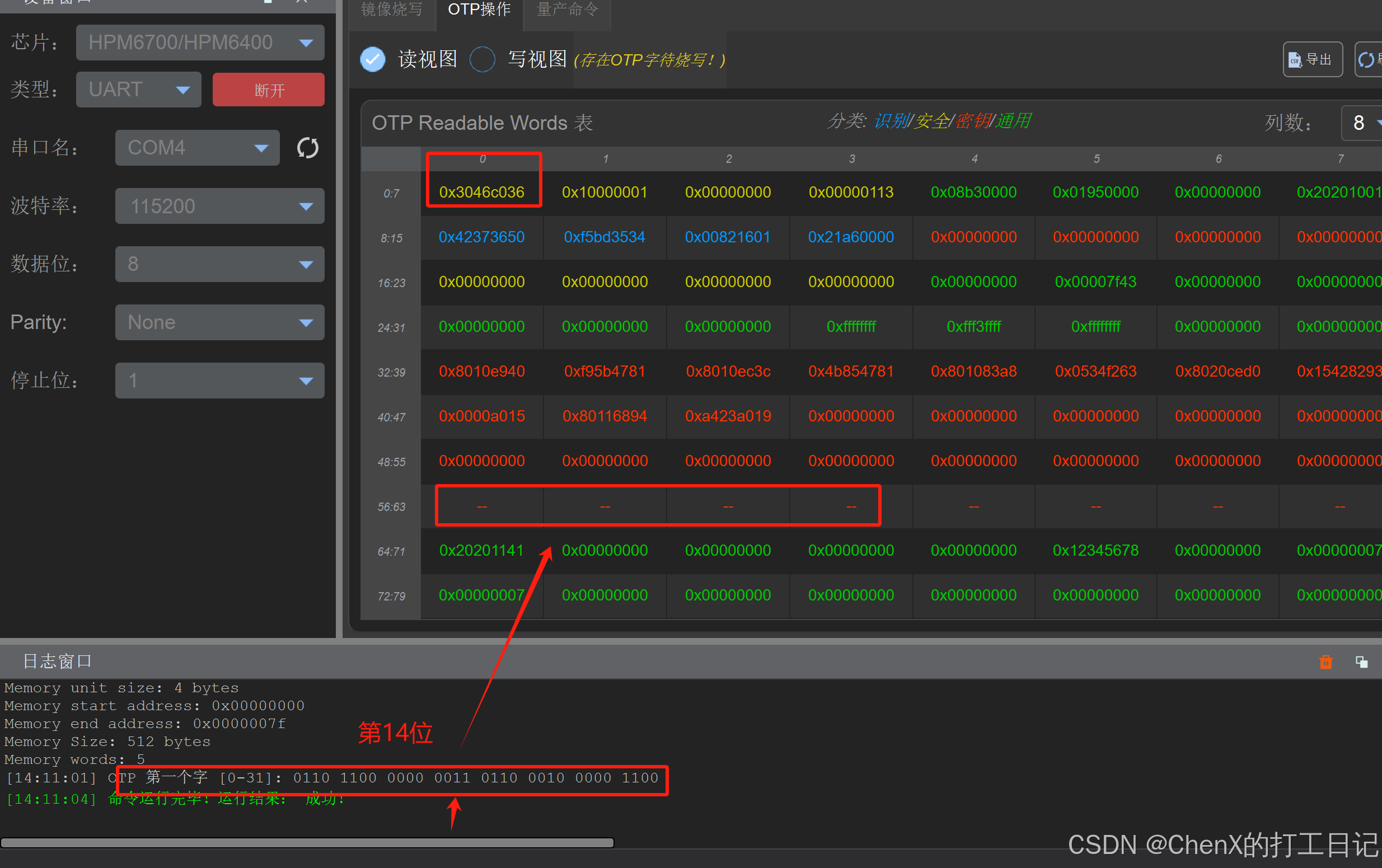

结合MFG Tool讲一下硬件锁保护

每位bit对应4个字的硬件锁

对于前四个bit 0110就意味着 word0-word3没有锁 ，word4-word11上锁了，Word12-word15没有锁

对于密钥类，如果上锁不仅有写保护，也有读保护，可以看到word56-word59是密文

查看他们对应word0的第14位也是1

如果尝试写入被锁定的字，会失败

注意：word0的修改需要在SOC复位后才能生效，可见他是load进影子寄存器后才会生效的

OTP的软件api

Otp的驱动由ROM API管理，共提供以下接口

typedef struct {

    /**< OTP driver interface version */

    uint32_t version;

    /**< OTP driver interface: init */

    void (*init)(void);

    /**< OTP driver interface: deinit */

    void (*deinit)(void);

    /**< OTP driver interface: read from shadow */

    uint32_t (*read_from_shadow)(uint32_t addr);

    /**< OTP driver interface: read from ip */

    uint32_t (*read_from_ip)(uint32_t addr);

    /**< OTP driver interface: program */

    hpm_stat_t (*program)(uint32_t addr, const uint32_t *src, uint32_t num_of_words);

    /**< OTP driver interface: reload */

    hpm_stat_t (*reload)(otp_region_t region);

    /**< OTP driver interface: lock */

    hpm_stat_t (*lock)(uint32_t addr, otp_lock_option_t lock_option);

    /**< OTP driver interface: lock_shadow */

    hpm_stat_t (*lock_shadow)(uint32_t addr, otp_lock_option_t lock_option);

    /**< OTP driver interface: set_configurable_region */

    hpm_stat_t (*set_configurable_region)(uint32_t start, uint32_t num_of_words);

    /**< OTP driver interface: write_shadow_register */

    hpm_stat_t (*write_shadow_register)(uint32_t addr, uint32_t data);

} otp_driver_interface_t;

如何使用？

ROM_API_TABLE_ROOT在ROM内已经完成了初始化，直接通过他指向otp_driver_if即可，例如：

ROM_API_TABLE_ROOT->otp_driver_if->read_from_shadow(i);

不需要做任何的配置
