第三十三章 OTP——一次性编程区域读写

void OTP_PowerOn(uint32_t Time)
{
	RCC->RCC_SYSCFG_CONFIG = 0x01;
	SYSCFG->SYSCFG_LOCK = 0xAB12DFCD;
	if(Time > OTP_POWERON_TIME)
	{
		OTP->OTP_LDO =Time;
	}
	else
	{
		OTP->OTP_LDO = OTP_POWERON_TIME;
	}
}

OTP_PowerOn()函数是OTP模块的电源初始化函数，主要用于配置OTP的供电时序以确保其稳定工作：首先通过RCC->RCC_SYSCFG_CONFIG=0x01启用SYSCFG模块时钟，为后续配置提供基础；接着向SYSCFG->SYSCFG_LOCK写入解锁密钥0xAB12DFCD解除保护，允许修改OTP电源参数；最后根据输入的Time配置OTP的LDO（低压差稳压器）启动时间——若Time大于预设的最小启动时间OTP_POWERON_TIME，则使用Time，否则强制使用最小值，以此平衡供电稳定性与效率，避免因电源波动或启动时间不足导致OTP操作（如写入熔断）失败。

4.2 设置时间基准

OTP_SetTime()函数为OTP的写入（熔断或反熔丝）提供精确的控制电压施加的时间：

void OTP_SetTime(uint16_t Time)
{
	OTP->OTP_10ns |= Time;
}

OTP_SetTime()函数通过将输入的Time参数按位或到OTP_10ns寄存器，以10纳秒为单位叠加配置OTP操作的时间参数（如写入脉冲宽度），确保电压/电流施加时间满足OTP物理状态改变的要求，从而保证数据写入的可靠性。该设计兼顾了时间配置的灵活性与安全性，允许开发者根据实际需求动态调整关键时序。

4.3 写入数据

OTP_WriteByte()函数用于向OTP指定地址写入一个字节的数据，内容如下：

void OTP_WriteByte(uint8_t Addr,uint8_t Data)
{
	assert_param(IS_OTP_ADDRESS(Addr));

	OTP->OTP_WR = (Addr << 8) | Data;
	OTP->OTP_CTRL = BIT(0);
	while(OTP->OTP_CTRL & BIT(2));
}

OTP_WriteByte()函数通过“地址验证→数据装载→触发写入→等待完成”的闭环流程，实现了向OTP指定地址写入一个字节数据的功能。其核心是通过操作OTP模块的寄存器，与硬件协同完成存储单元的物理状态修改，确保数据的一次性可靠写入。

4.4 OTP断电

OTP_PowerOff()函数用于关闭OTP模块的工作电源或使其进入低功耗模式，通常在OTP操作完成后调用，以降低系统功耗或防止意外写入。其核心逻辑是通过解锁保护寄存器并禁用相关时钟，切断OTP模块的供电或配置其进入休眠状态。函数内容如下：

void OTP_PowerOff(void)
{
	SYSCFG->SYSCFG_LOCK = 0xAB12DFCD;
	RCC->RCC_SYSCFG_CONFIG = 0x00;
}

函数首先向SYSCFG_LOCK写入解锁密钥以解除保护，然后通过RCC_SYSCFG_CONFIG禁用SYSCFG时钟，最终切断OTP的供电或使其进入休眠状态。

4.5 主函数main()

主函数main()如下：

int main(void)
{
    RCC_ClocksTypeDef clocks;

    RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
    delay_init();
    UART_Configuration(115200);
    RCC_GetClocksFreq(&clocks);

    printf("\n");
    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhz\n",
           (float)clocks.SYSCLK_Frequency / 1000000, (float)clocks.HCLK_Frequency / 1000000,
           (float)clocks.PCLK1_Frequency / 1000000, (float)clocks.PCLK2_Frequency / 1000000, (float)clocks.ADCCLK_Frequency / 1000000);

    printf("OTP Write Read Test.\n");

    OTP_PowerOn(clocks.PCLK2_Frequency / 10);      //100ms
    OTP_SetTime(clocks.PCLK2_Frequency / 1000000); //1us

    OTP_WriteByte(OTP_ADDRESS_0, 0x5A);

    printf("OPT Data0 : 0x%x\n", OTP->OTP_DATA0);
    printf("OPT Data1 : 0x%x\n", OTP->OTP_DATA1);
    printf("OPT Data2 : 0x%x\n", OTP->OTP_DATA2);
    printf("OPT Data3 : 0x%x\n", OTP->OTP_DATA3);
    printf("OPT Data4 : 0x%x\n", OTP->OTP_DATA4);
    printf("OPT Data5 : 0x%x\n", OTP->OTP_DATA5);
    printf("OPT Data6 : 0x%x\n", OTP->OTP_DATA6);
    printf("OPT Data7 : 0x%x\n", OTP->OTP_DATA7);

    OTP_PowerOff();
    while (1);
}

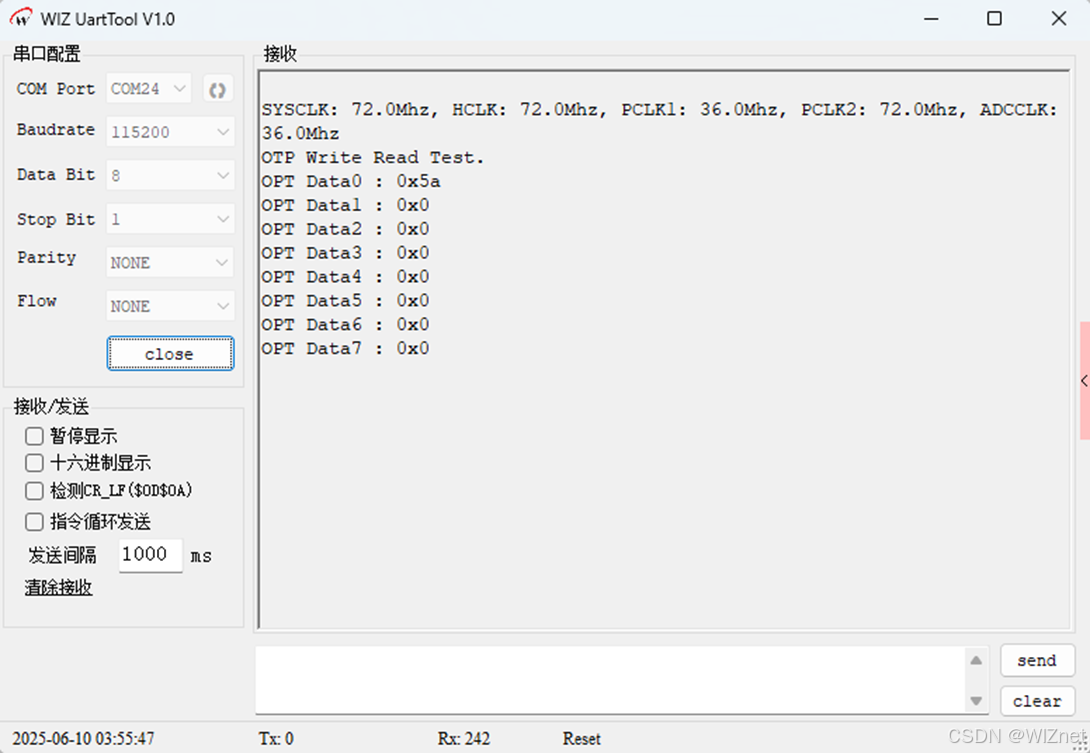

程序首先初始化系统时钟（启用PWR和BKP外设时钟）、延时函数及串口（波特率115200），并通过RCC_GetClocksFreq获取系统各时钟频率（如SYSCLK、PCLK2等），打印验证时钟配置；接着启动OTP电源（OTP_PowerOn，基于PCLK2频率配置100ms启动时间）、设置OTP写入时序（OTP_SetTime，基于PCLK2频率配置1μs时间参数），向OTP的0号地址写入数据0x5A；随后读取并打印OTP的8个数据寄存器（DATA0~DATA7），验证写入是否成功；最后关闭OTP电源（OTP_PowerOff）以降低功耗，进入无限循环保持运行。
