基于ARM CortexM4内核的STM32寄存器记忆性

在初始化GPIO端口的时候， 遇到这样一个问题， 如果需要初始化的端口比较多， 是不是每个端口都需要按库函数和手册那样重复的写每个端口？

答案是否定的， 因为STM32的寄存器有存在记忆前一次操作的情况。

以配置GPIO H10 H11 H12 C3 A0这5个端口为例：

1.首先利用结构体指针将GPIOH的10,11,12的相关GIPO寄存器配置为：

输出模式寄存器： 输出

输出速度寄存器：高速50Mhz

输出类型寄存器:推挽输出

上下拉寄存器： 上拉

并使用标准库的GPIO_InitStruct函数将其写入寄存器

代码清单如下：

void OUT_GPIO_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOH,ENABLE);

	GPIO_InitStruct.GPIO_Pin = GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
	GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_UP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Fast_Speed;
	GPIO_Init(GPIOH,&GPIO_InitStruct);
}

2，接着配置A0，C3端口为输入端口，（由于GPIOA和GPIOC属于不同的端口，因此不能像配置GPIOH的那3个端口直接在结构体指针中一次性写入）

输入端口不需要OTY（输出类型寄存器）SPEED（输出速度寄存器），此外PUPD（上下拉寄存器），由于我在硬件上加了下拉电阻，因此需要配置为浮空状态。此外再配置模式寄存器为输入，以及相应的引脚即可，代码清单如下：

需要注意的是， 我配置完A0端口后，没有重复的将配置A0端口的过程再复制一遍给C3端口，而是在A0端口完成寄存器写入后，只改了引脚，然后运行GPIO_InitStruct函数写入寄存器。即可。

void IN_GPIO_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA|RCC_AHB1Periph_GPIOC);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;

    GPIO_Init(GPIOA,&GPIO_InitStruct); // 写入A端口的寄存器

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13; //这里只改了引脚号

    GPIO_Init(GPIOC,&GPIO_InitStruct); //写入C端口的寄存器

}

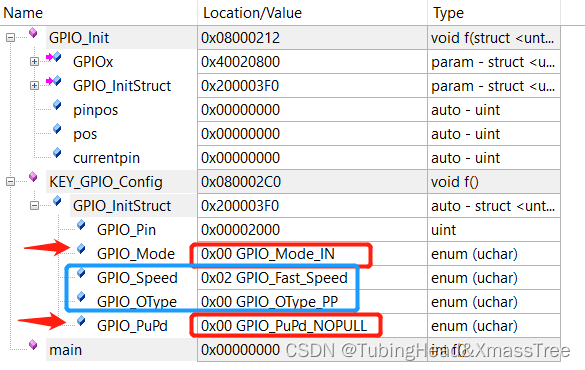

使用Debug进行寄存器状态监视可以看到， 在运行后面一段代码时：

红箭头是通过结构体指针改过的寄存器。 蓝框则是在前面配置输出功能时，寄存器记忆的寄存器状态。 那这些状态会不会是复位状态呢？不会，虽然OTY寄存器的复位状态是推挽输出，但输出速度寄存器的复位值是2MHz的低速，而图片中显示的是高速，因此可以断定不是复位状态，而是上一次的记忆状态。

同理，在写其他端口的时候， 相同的寄存器配置可以不用写，只写不一样的地方即可。 如前面的代码中， 由于都是输出，因此，配置完一个后，后面的，我只改引脚号即可。
