本章回到关注Direct3D API接口和方法,来配置渲染管线、定义顶点和像素着色器以及向渲染管线提交几何图形以供绘制。
6.1 VERTICES AND INPUT LAYOUTS
要创建自定义顶点格式,我们首先创建一个结构来保存我们选择的顶点数据。例如下面举例说明了两种不同的顶点格式:一个由位置和颜色组成,另一个由位置、法向量和两组二维纹理坐标组成:
struct Vertex1
{
XMFLOAT3 Pos;
XMFLOAT4 Color;
};
struct Vertex2
{
XMFLOAT3 Pos;
XMFLOAT3 Normal;
XMFLOAT2 Tex0;
XMFLOAT2 Tex1;
};
一旦我们定义了一个顶点结构,我们需要为Direct3D提供顶点结构的描述,以便它知道如何处理每个组件。该描述以input layout description的形式提供给Direct3D,由D3D12_INPUT_LAYOUT_DESC结构表示:
typedef struct D3D12_INPUT_LAYOUT_DESC
{
const D3D12_INPUT_ELEMENT_DESC *pInputElementDescs;
UINT NumElements;
} D3D12_INPUT_LAYOUT_DESC;
input layout description就是D3D12_INPUT_ELEMENT_DESC元素的数组,以及数组中的元素数量。
D3D12_INPUT_ELEMENT_DESC数组中的每个元素描述并对应于顶点结构中的一个组件。因此,如果顶点结构有两个组件,那么相应的D3D12_INPUT_ELEMENT_DESC数组将有两个元素。D3D12_INPUT_ELEMENT_DESC结构定义为:
typedef struct D3D12_INPUT_ELEMENT_DESC
{
LPCSTR SemanticName;
UINT SemanticIndex;
DXGI_FORMAT Format;
UINT InputSlot;
UINT AlignedByteOffset;
D3D12_INPUT_CLASSIFICATION InputSlotClass;
UINT InstanceDataStepRate;
} D3D12_INPUT_ELEMENT_DESC;

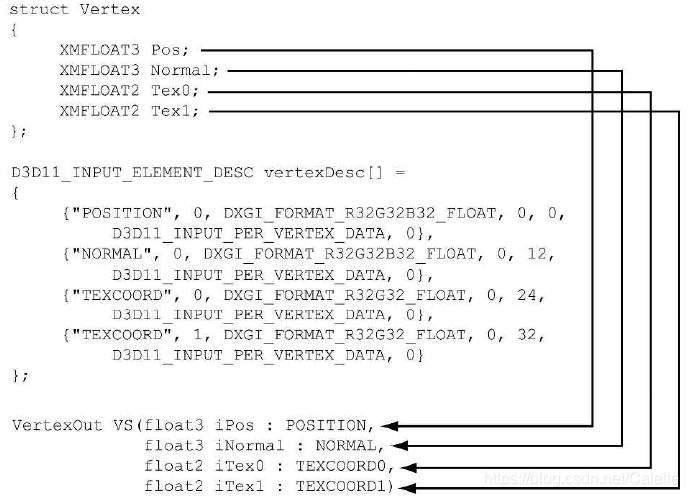

- SemanticName:要与元素关联的字符串。这可以是任何有效的变量名。语义用于将顶点结构中的元素映射到顶点着色器输入签名中的元素。见下图。
- SemanticIndex:附加到语义上的索引。例如上图,一个顶点结构可能有不止一组纹理坐标。因此,与其引入一个新的语义名称,不如只需在末尾附加一个索引来区分两个纹理坐标集。在着色器代码中没有指定索引的语义默认为索引0。例如上图中POSITION等价于POSITION0。
- Format:DXGI_FORMAT枚举类型的成员,为Direct3D指定顶点元素的格式(数据类型)。以下是一些常用格式的例子:
DXGI_FORMAT_R32_FLOAT // 1D 32-bit float scalar DXGI_FORMAT_R32G32_FLOAT // 2D 32-bit float vector DXGI_FORMAT_R32G32B32_FLOAT // 3D 32-bit float vector DXGI_FORMAT_R32G32B32A32_FLOAT // 4D 32-bit float vector DXGI_FORMAT_R8_UINT // 1D 8-bit unsigned integer scalar DXGI_FORMAT_R16G16_SINT // 2D 16-bit signed integer vector DXGI_FORMAT_R32G32B32_UINT // 3D 32-bit unsigned integer vector DXGI_FORMAT_R8G8B8A8_SINT // 4D 8-bit signed integer vector DXGI_FORMAT_R8G8B8A8_UINT // 4 8-bit unsigned integer vector
-
InputSlot:指定元素将来自的input slot索引。Direct3D支持16个input slot(0-15),通过它们来提供顶点数据。目前暂时我们将只使用输入槽0(所有顶点元素均来自同一输入槽)。
-
AlignedByteOffset:以字节为单位,从指定的input slot的c++顶点结构开始到顶点组件开始的偏移量。例如,在下面的顶点结构中,元素Pos是0字节的偏移量,因为它的开始与顶点结构的开始相一致。元素Normal有12字节的偏移量,因为我们必须跳过Pos的字节才能到达Normal的开始。
struct Vertex2 { XMFLOAT3 Pos; // 0-byte offset XMFLOAT3 Normal; // 12-byte offset XMFLOAT2 Tex0; // 24-byte offset XMFLOAT2 Tex1; // 32-byte offset };
-
InputSlotClass:暂时指定D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA(龙书写的是D3D12_INPUT_PER_VERTEX_DATA)。另一个选项用于instancing。
-
InstanceDataStepRate:现在指定0;其他值仅用于instancing。
对于前两个顶点结构示例Vertex1和Vertex2,相应的input layout description如下:
D3D12_INPUT_ELEMENT_DESC desc1[] =
{
{"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0},
{"COLOR", 0, DXGI_FORMAT_R32G32B32A32_FLOAT, 0, 12, D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0}
};
D3D12_INPUT_ELEMENT_DESC desc2[] =
{
{"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0},
{"NORMAL", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 12, D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0},
{"TEXCOORD", 0, DXGI_FORMAT_R32G32_FLOAT, 0, 24, D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0},
{"TEXCOORD", 1, DXGI_FORMAT_R32G32_FLOAT, 0, 32, D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA, 0}
};
6.2 VERTEX BUFFERS
为了让GPU访问一个顶点数组,需要将它们放在一个称为缓冲区的GPU资源(ID3D12Resource)中。我们称存储顶点的缓冲区为vertex buffer。缓冲区是比纹理更简单的资源:它们不是多维的,也没有mipmaps、过滤器或多采样支持。在我们需要为GPU提供诸如顶点的数据元素数组时将使用缓冲区。
正如我们在4.3.8中所做的,我们通过填写描述缓冲区资源的D3D12_RESOURCE_DESC结构来创建ID3D12Resource对象,然后调用ID3D12Device::CreateCommittedResource方法创建资源。Direct3D 12提供了一个c++封装类CD3DX12_RESOURCE_DESC(继承自D3D12_RESOURCE_DESC),并提供了方便的构造函数和方法。它提供了以下方法来简化描述缓冲区的D3D12_RESOURCE_DESC的构造:
static inline CD3DX12_RESOURCE_DESC Buffer(
UINT64 width,
D3D12_RESOURCE_FLAGS flags = D3D12_RESOURCE_FLAG_NONE,
UINT64 alignment = 0 )
{
return CD3DX12_RESOURCE_DESC(
D3D12_RESOURCE_DIMENSION_BUFFER,
alignment, width, 1, 1, 1,
DXGI_FORMAT_UNKNOWN, 1, 0,
D3D12_TEXTURE_LAYOUT_ROW_MAJOR, flags );
}
缓冲区的宽度指缓冲区中的字节数。例如,如果缓冲区存储64个浮点数,那么宽度就是64*sizeof(float)。
CD3DX12_RESOURCE_DESC类还提供了更为方便的用于构造描述纹理资源和查询资源信息的D3D12_RESOURCE_DESC的方法:
- CD3DX12_RESOURCE_DESC::Tex1D
- CD3DX12_RESOURCE_DESC::Tex2D
- CD3DX12_RESOURCE_DESC::Tex3D
Direct3D 12中的所有资源都由ID3D12Resource接口表示。这与Direct3D 11形成了对比,Direct3D 11为各种资源提供了不同的接口,如ID3D11Buffer和ID3D11Texture2D。资源的类型由D3D12_RESOURCE_DESC::D3D12_RESOURCE_DIMENSION字段指定。例如,缓冲区的尺寸为D3D12_RESOURCE_DIMENSION_BUFFER,二维纹理的尺寸为D3D12_RESOURCE_DIMENSION_TEXTURE2D。
对于静态的几何图形(每帧不改变的几何图形),我们将vertex buffer放在默认堆中(D3D12_HEAP_TYPE_DEFAULT)以获得最佳性能。一般来说游戏中的大多数几何体都是这样(如树,建筑,地形,角色)。vertex buffer初始化后,只有GPU需要从vertex buffer中读取来绘制几何图形,所以默认的堆是有意义的。既然CPU无法写入默认堆中的vertex buffer,那如何初始化我们的vertex buffer?
除了创建实际的vertex buffer资源外,我们还需要创建一个具有堆类型D3D12_HEAP_TYPE_UPLOAD的中间upload buffer资源。回顾4.3.8,当需要将数据从CPU复制到GPU内存时,我们将资源提交到upload heap。创建upload buffer之后,我们将顶点数据从系统内存复制到upload buffer,然后将顶点数据从upload buffer复制到实际的vertex buffer。
因为需要一个中间upload buffer来初始化默认缓冲区(堆类型为D3D12_HEAP_TYPE_DEFAULT的缓冲区)的数据,所以我们在d3dUtil.h/.cpp中构建了以下实用函数,以避免每次需要默认缓冲区时重复这项工作:
Microsoft::WRL::ComPtr<ID3D12Resource> d3dUtil::CreateDefaultBuffer(
ID3D12Device* device,
ID3D12GraphicsCommandList* cmdList,
const void* initData,
UINT64 byteSize,
Microsoft::WRL::ComPtr<ID3D12Resource>& uploadBuffer)
{
ComPtr<ID3D12Resource> defaultBuffer;
// Create the actual default buffer resource.
ThrowIfFailed(device->CreateCommittedResource(
&CD3DX12_HEAP_PROPERTIES(D3D12_HEAP_TYPE_DEFAULT),
D3D12_HEAP_FLAG_NONE,
&CD3DX12_RESOURCE_DESC::Buffer(byteSize),
D3D12_RESOURCE_STATE_COMMON,
nullptr,
IID_PPV_ARGS(defaultBuffer.GetAddressOf())));
// In order to copy CPU memory data into our default buffer, we need
// to create an intermediate upload heap.
ThrowIfFailed(device->CreateCommittedResource(
&CD3DX12_HEAP_PROPERTIES(D3D12_HEAP_TYPE_UPLOAD),
D3D12_HEAP_FLAG_NONE,
&CD3DX12_RESOURCE_DESC::Buffer(byteSize),
D3D12_RESOURCE_STATE_GENERIC_READ,
nullptr,
IID_PPV_ARGS(uploadBuffer.GetAddressOf())));
// Describe the data we want to copy into the default buffer.
D3D12_SUBRESOURCE_DATA subResourceData = {};
subResourceData.pData = initData;
subResourceData.RowPitch = byteSize;
subResourceData.SlicePitch = subResourceData.RowPitch;
// Schedule to copy the data to the default buffer resource.
// At a high level, the helper function UpdateSubresources
// will copy the CPU memory into the intermediate upload heap.
// Then, using ID3D12CommandList::CopySubresourceRegion,
// the intermediate upload heap data will be copied to mBuffer.
cmdList->ResourceBarrier(1,
&CD3DX12_RESOURCE_BARRIER::Transition(defaultBuffer.Get(),
D3D12_RESOURCE_STATE_COMMON,
D3D12_RESOURCE_STATE_COPY_DEST));
UpdateSubresources<1>(cmdList,
defaultBuffer.Get(), uploadBuffer.Get(),
0, 0, 1, &subResourceData);
cmdList->ResourceBarrier(1,
&CD3DX12_RESOURCE_BARRIER::Transition(defaultBuffer.Get(),
D3D12_RESOURCE_STATE_COPY_DEST,
D3D12_RESOURCE_STATE_GENERIC_READ));
// Note: uploadBuffer has to be kept alive after the above function
// calls because the command list has not been executed yet that
// performs the actual copy.
// The caller can Release the uploadBuffer after it knows the copy
// has been executed.
return defaultBuffer;
}
D3D12_SUBRESOURCE_DATA结构体定义如下:
typedef struct D3D12_SUBRESOURCE_DATA
{
const void *pData;
LONG_PTR RowPitch;
LONG_PTR SlicePitch;
} D3D12_SUBRESOURCE_DATA;
- pData:指向系统内存数组的指针,其中包含要初始化缓冲区的数据。如果缓冲区可以存储n个顶点,那么系统数组必须包含至少n个顶点,才能使整个缓冲区可以初始化。
- RowPitch:对于缓冲区,我们以字节为单位复制的数据的大小。
- SlicePitch:对于缓冲区,我们以字节为单位复制的数据的大小。
下面的代码展示了如何使用这个类来创建一个默认的缓冲区,该缓冲区存储一个立方体的8个顶点,每个顶点都有不同的颜色与之关联:
Vertex vertices[] =
{
{ XMFLOAT3(-1.0f, -1.0f, -1.0f), XMFLOAT4(Colors::White) },
{ XMFLOAT3(-1.0f, +1.0f, -1.0f), XMFLOAT4(Colors::Black) },
{ XMFLOAT3(+1.0f, +1.0f, -1.0f), XMFLOAT4(Colors::Red) },
{ XMFLOAT3(+1.0f, -1.0f, -1.0f), XMFLOAT4(Colors::Green) },
{ XMFLOAT3(-1.0f, -1.0f, +1.0f), XMFLOAT4(Colors::Blue) },
{ XMFLOAT3(-1.0f, +1.0f, +1.0f), XMFLOAT4(Colors::Yellow) },
{ XMFLOAT3(+1.0f, +1.0f, +1.0f), XMFLOAT4(Colors::Cyan) },
{ XMFLOAT3(+1.0f, -1.0f, +1.0f), XMFLOAT4(Colors::Magenta) }
};
const UINT64 vbByteSize = 8 * sizeof(Vertex);
ComPtr<ID3D12Resource> VertexBufferGPU = nullptr;
ComPtr<ID3D12Resource> VertexBufferUploader = nullptr;
VertexBufferGPU = d3dUtil::CreateDefaultBuffer(md3dDevice.Get(),
mCommandList.Get(), vertices, vbByteSize, VertexBufferUploader);
Vertex类型和颜色被定义如下 :
struct Vertex
{
XMFLOAT3 Pos;
XMFLOAT4 Color;
};
为了将vertex buffer绑定到管线,我们需要创建vertex buffer view到vertex buffer资源。与RTV(render target view)不同,我们不需要vertex buffer view的descriptor heap。vertex buffer view由D3D12_VERTEX_BUFFER_VIEW_DESC结构表示:
typedef struct D3D12_VERTEX_BUFFER_VIEW
{
D3D12_GPU_VIRTUAL_ADDRESS BufferLocation;
UINT SizeInBytes;
UINT StrideInBytes;
} D3D12_VERTEX_BUFFER_VIEW;
- BufferLocation:要创建view的vertex buffer资源的虚拟地址。我们可以使用ID3D12Resource::GetGPUVirtualAddress方法来获取这个。
- SizeInBytes:从BufferLocation开始的vertex buffer中要查看的字节数。
- StrideInBytes:以字节为单位的每个顶点元素的大小。
创建vertex buffer并创建view之后,可以将其绑定到管线的input slot,将顶点提供给管道的input assembler阶段。这可以通过以下方法实现:
void ID3D12GraphicsCommandList::IASetVertexBuffers(
UINT StartSlot,
UINT NumBuffers,
const D3D12_VERTEX_BUFFER_VIEW *pViews);
- StartSlot:开始绑定vertex buffer的input slot。从0-15索引有16个input slot。
- NumBuffers:我们绑定到input slot的vertex buffer的数量。
- pViews:指向vertex buffer view数组的第一个元素的指针。
例子如下:
D3D12_VERTEX_BUFFER_VIEW vbv;
vbv.BufferLocation = VertexBufferGPU->GetGPUVirtualAddress();
vbv.StrideInBytes = sizeof(Vertex);
vbv.SizeInBytes = 8 * sizeof(Vertex);
D3D12_VERTEX_BUFFER_VIEW vertexBuffers[1] = { vbv };
mCommandList->IASetVertexBuffers(0, 1, vertexBuffers);
IASetVertexBuffers方法可能看起来有点复杂,因为它支持将vertex buffer数组设置为各种input slot。但是,目前我们将只使用一个input slot。
vertex buffer将一直绑定到input slot直到更改它。所以如果你使用一个以上的顶点缓冲区,你可以这样组织你的代码:
ID3D12Resource* mVB1; // stores vertices of type Vertex1
ID3D12Resource* mVB2; // stores vertices of type Vertex2
D3D12_VERTEX_BUFFER_VIEW_DESC mVBView1; // view to mVB1
D3D
