本文介绍了一种使用555定时器在蓝桥杯CT107D实训平台上实现信号频率计数的方法。通过设置两个定时器，一个用于计数，一个用于定时，每秒计算外部脉冲的个数。代码中详细展示了初始化定时器、中断服务函数的实现，以及如何在数码管上显示计数值。

使用的是蓝桥杯单片机CT107D实训平台：

555定时器内部，有3个5K的电阻分压。

NE555是一个纯硬件的设计，一旦电路确定了，其功能也就定了。

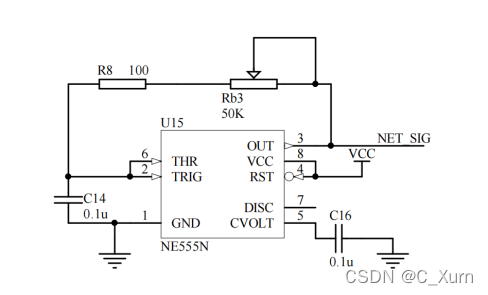

在蓝桥杯的板子上，555定时器是一个信号发生电路，通过定位器Rb3可改变输出信号的频率。

频率就是信号1s产生的信号或者周期。

1HZ就是1s有一个信号（脉冲）

P34引脚计算外部脉冲的个数，但是有时间要求，1s之内。

我们需要两个定时器，一个用来计数，一个用来定时。

定时器最多能计时间65.355ms 所以需要先50ms 然后✖20就是1s。

计数我们可以选择8位自动重装计数，只要来
