【蓝桥杯-单片机学习笔记（十五）】NE555频率测量

一、要求

在CT107D平台上测量NE555产生方波的频率值并显示在数码管上。频率数据显示用5位数码管，单位是Hz，数码管最左边显示“F”。改变滑动变阻器Rb3可以改变频率大小。

二、分析

使用两个定时器实现频率的测量，一个定时器用于计数，另一个用于定时。（频率：1s内的计数值）

在CT107D单片机平台上，用杜邦线将J13的SIGNAL和P34连接起来，NE555产生的信号便输入到单片机的P34引脚。P34是单片机定时器0引脚，因为这个原因，将定时器0设置为计数模式用于计数，定时器1设置为定时模式，当定时时间到达1s时将计数值读出并显示，这样就将由NE555产生信号的频率测量了出来。

三、代码

#include "reg52.h"
#include "intrins.h"



#define uchar unsigned char
#define uint unsigned int


 code uchar table[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
                              0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,
                              0xbf,0xc6,0xc6};//共阳段码表(不含小数点)

uint fq = 0;   //频率变量（要用uint型）
uint count_f = 0;    //频率计数变量
uint count_t = 0;    //定时计数变量



void delay_ms(uchar xms)		//@11.0592MHz
{
	uchar i,j;
    while(xms)
    {
        _nop_();
        _nop_();
        _nop_();
        i = 11;
        j = 190;
        do
        {
            while (--j);
        } while (--i);
        xms--;
    }
}

void channel_select(uchar channel)
{
    switch(channel)
    {
        case 4 :
            P2 = (P2 & 0x1f) | 0x80;
        break;
        case 5 :
            P2 = (P2 & 0x1f) | 0xa0;
        break;
        case 6 :
            P2 = (P2 & 0x1f) | 0xc0;
        break;
        case 7 :
            P2 = (P2 & 0x1f) | 0xe0;
        break;
        case 0 :
            P2 = (P2 & 0x1f) | 0x00;
        break;
    }
}

void SMG_show_bit(uchar pos,uchar num)
{
    channel_select(6);
    P0 = 0x01 << pos;
    channel_select(7);
    P0 = num;
}

void SMG_show()
{
    //显示F
    SMG_show_bit(0,0x8e);
    delay_ms(2);

    //熄灭
    SMG_show_bit(1,0xff);
    delay_ms(2);
    SMG_show_bit(2,0xff);
    delay_ms(2);

    //显示频率
    if(fq > 9999)
    {
        SMG_show_bit(3,table[fq/10000]);
        delay_ms(2);
    }
    if(fq > 999)
    {
        SMG_show_bit(4,table[(fq/1000)%10]);
        delay_ms(2);
    }
    if(fq > 99)
    {
        SMG_show_bit(5,table[(fq/100)%10]);
        delay_ms(2);
    }
    if(fq > 9)
    {
        SMG_show_bit(6,table[(fq/10)%10]);
        delay_ms(2);
    }
    SMG_show_bit(7,table[fq%10]);
    delay_ms(2);
}


void system_init()  //关LED和蜂鸣器继电器
{
    channel_select(4);
    P0 = 0xff;
    channel_select(5);
    P0 = 0x00;
}

void timer_init()   //定时器0和1初始化
{
    TMOD = 0x16;    //0001 0110定时器1采用方式1，用于定时；定时器0采用方式2（8位重装），用于计数
    EA = 1;
    //定时器0
    TH0 = 0xff;
    TL0 = 0xff;
    TR0 = 1;
    ET0 = 1;

    //定时器1
    TH1 = (65536 - 50000) / 256;
    TL1 = (65536 - 50000) % 256;
    TR1 = 1;
    ET1 = 1;
}

void service_timer0() interrupt 1   //定时器0-计数
{
    count_f++;
}

void service_timer1() interrupt 3
{
    TH1 = (65536 - 50000) / 256;    //50ms
    TL1 = (65536 - 50000) % 256;
    count_t++;
    if(count_t == 20)   //1s
    {
        count_t = 0;
        fq = count_f;   //将计数值给fq
        count_f = 0;
    }
}

void main()
{
    system_init();
    timer_init();
    while(1)
    {
        SMG_show();
    }
}

四、实物调试

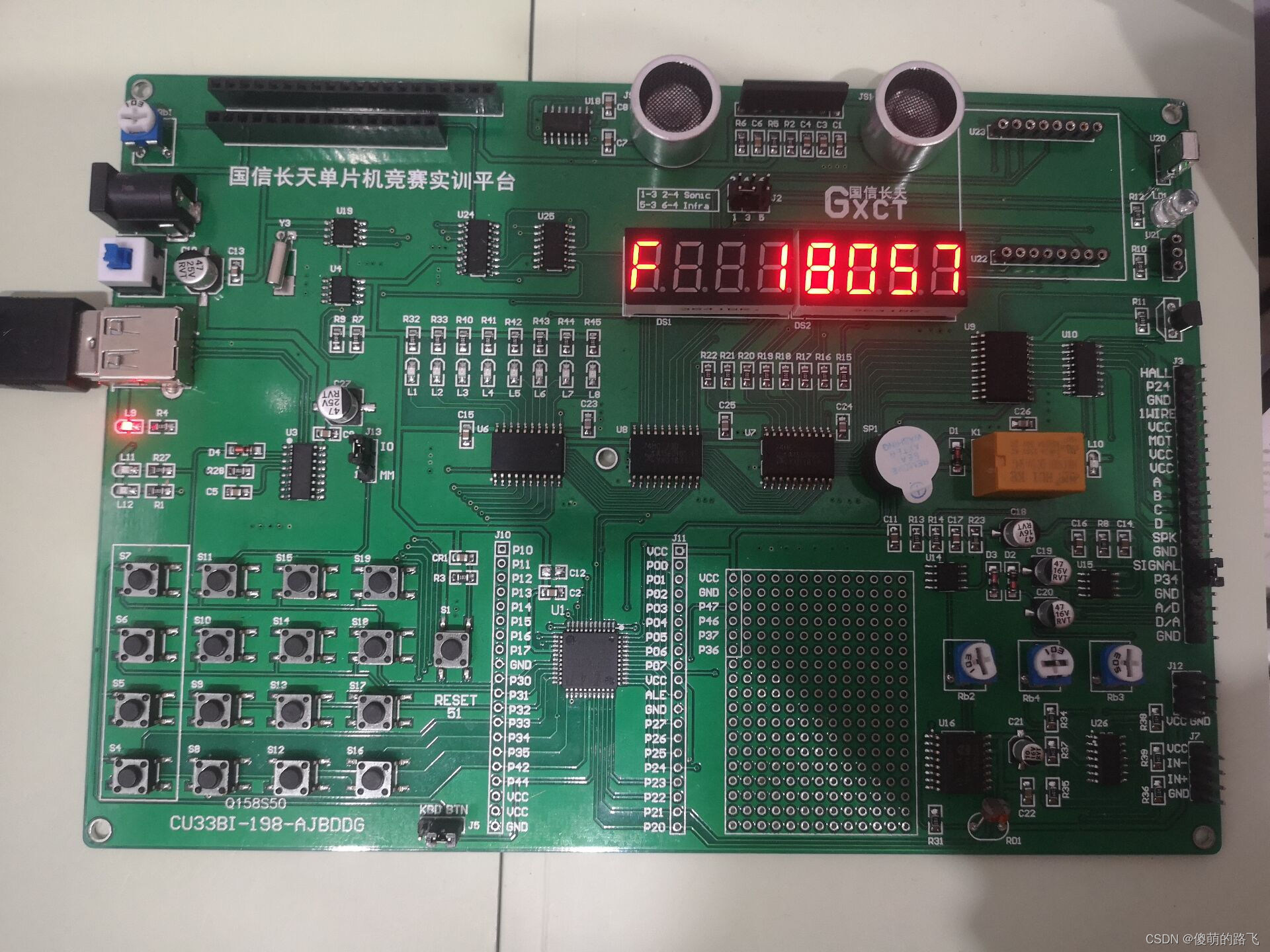

18.057KHz

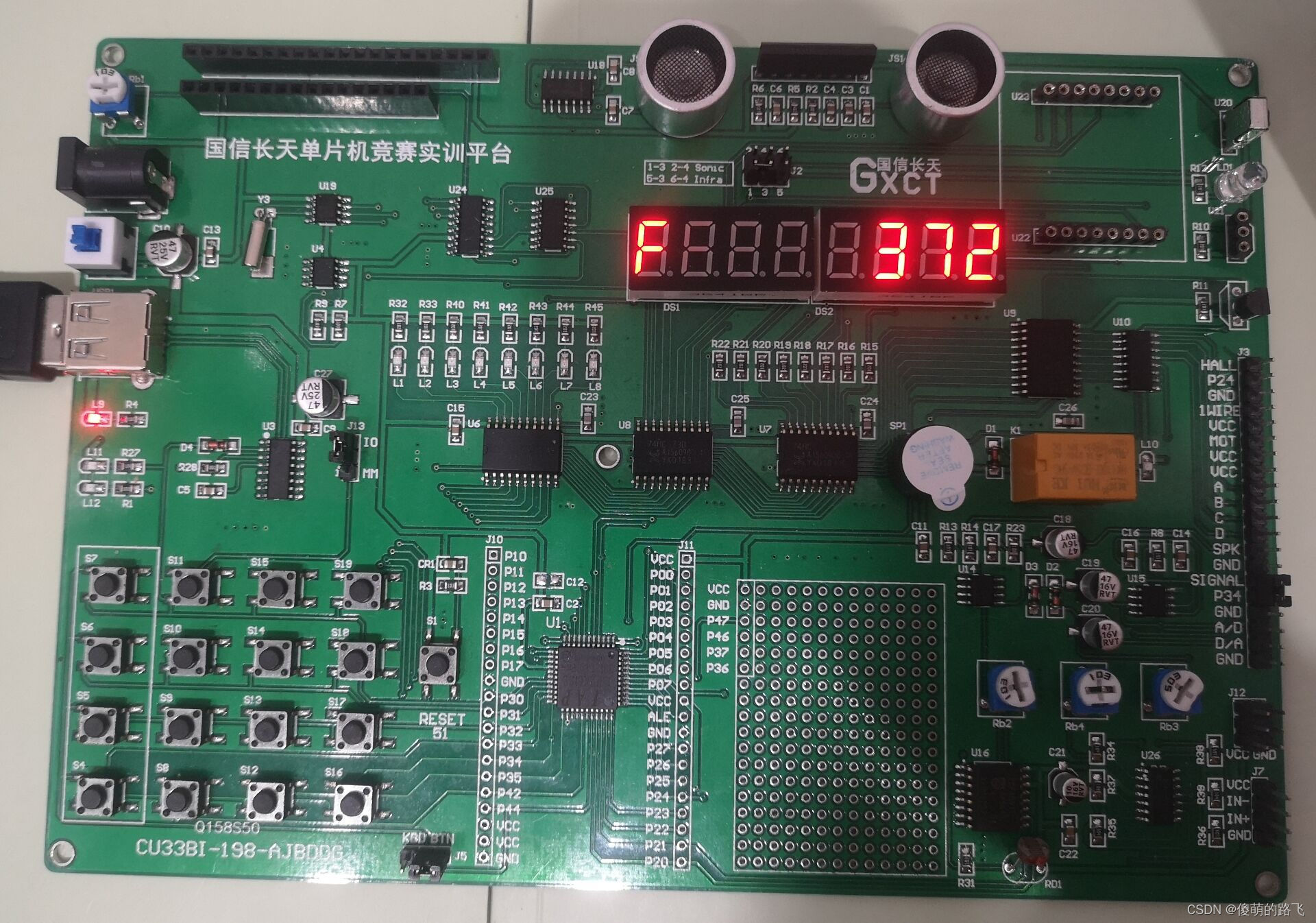

372Hz
