AltiumDesigner 热焊盘敷铜设置技巧

热焊盘又称“十字花焊盘”，其作用是减少焊盘在焊接中向外散热，以防止因过度散热而导致的虚焊或pcb起皮。很多研发工程师在焊接GND引脚的时候应该就深有感触——对于大面积敷地铜的引脚，用全铺地的方式，焊接过程中散热特别快，特别是对于4层或更多层的板子，焊接过程需要极高的温度才能将引脚焊接到位。

AltiumDesigner的热焊盘设置有一定的灵活性，很多工程师在一开始的时候不知道如何通过规则设置将器件GND管脚、GND过孔、GND螺丝孔区分开来敷铜，因此，一旦敷铜，所有的GND都是用同一种方式，但通常GND过孔、GND螺丝孔我们使用实焊盘，而器件GND管脚则使用热焊盘。具体设置方式如下：

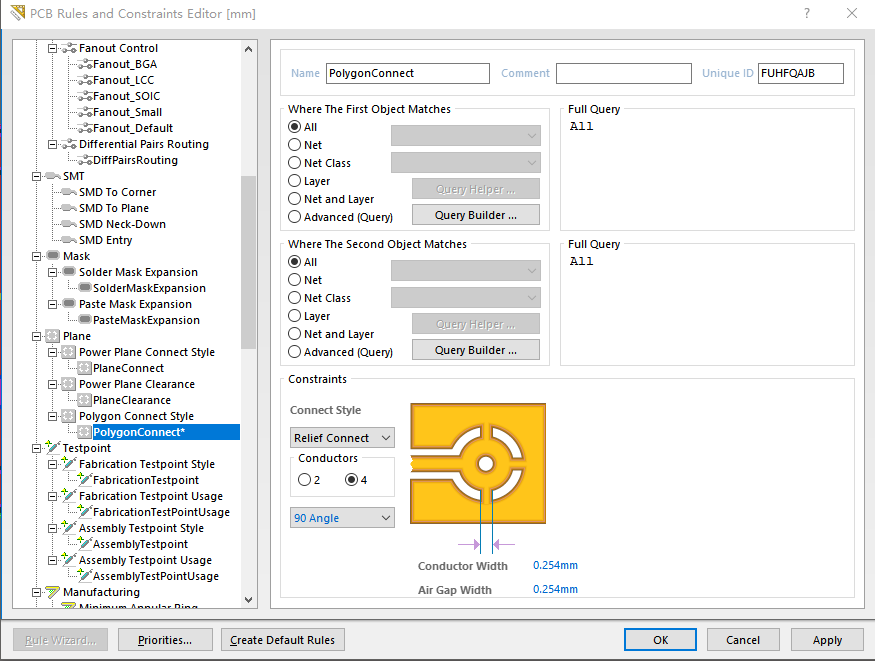

Design --> rules --> Plane --> Polygon Connect Style

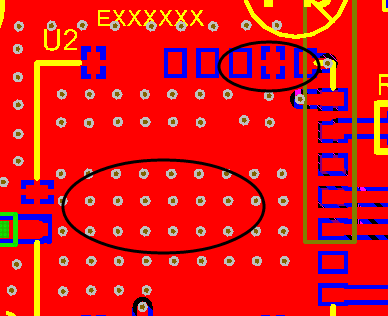

仅仅这么设置后，你会发现除了接地引脚使用十字焊盘接地之外，对于过孔也是十字接地处理，如下——

如何使引脚接地为十字焊盘，但过孔为完全接地？

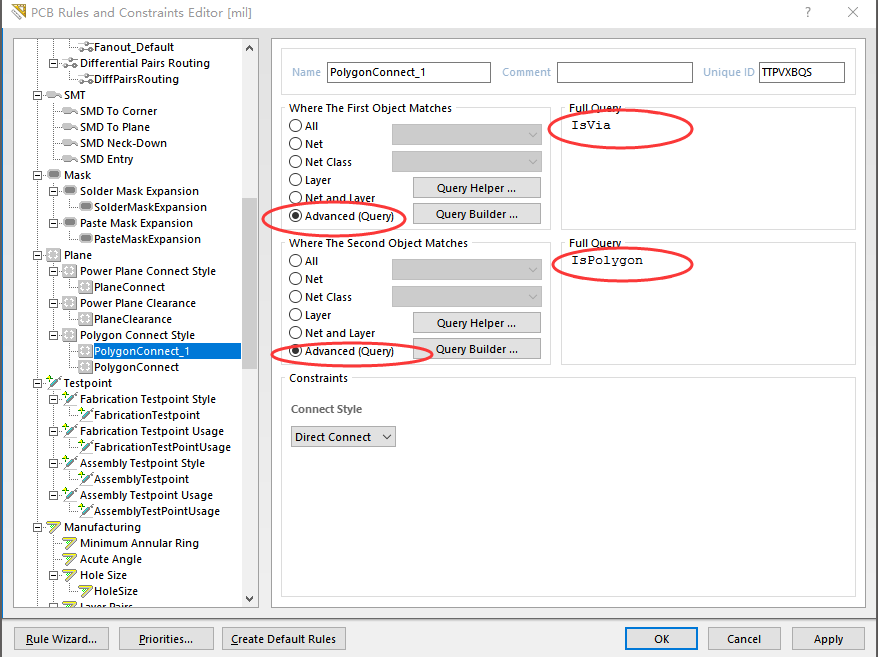

在Polygon ConnectStyle中创建新的规则，命令软件在铺铜是遇到过孔（IsVia）是使用直接完全连接（Direct Connect）的方式

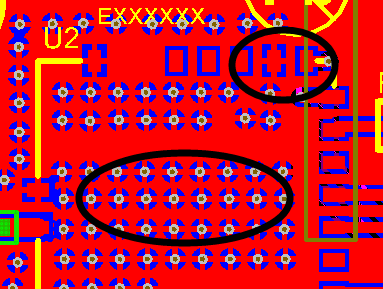

效果如下——

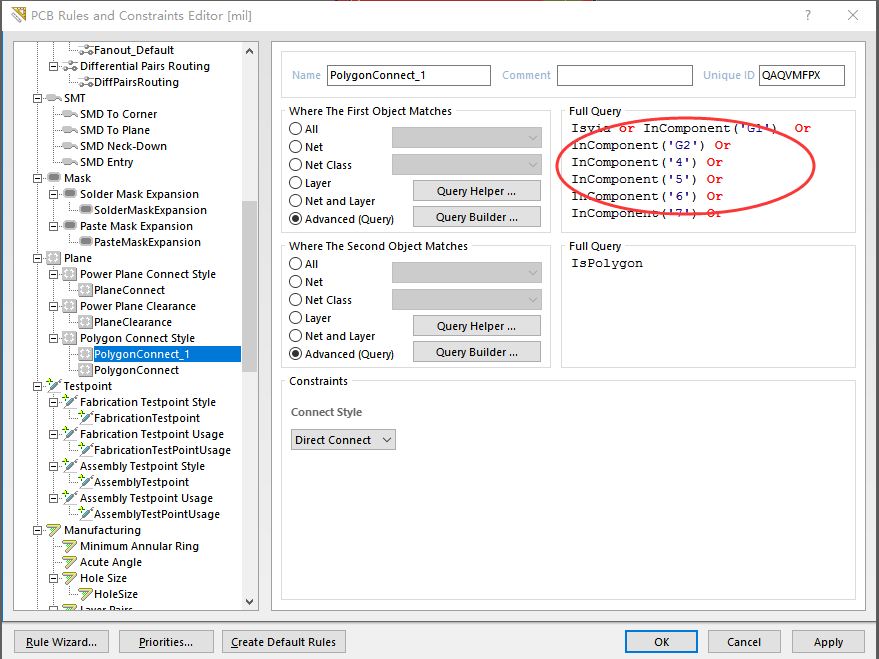

当然，如果还需要个别引脚需要实铺铜，比如大电源地的引脚需要与地完全覆盖连接，这时可以增加多一个命令Incomponent（“元件编号”）使选择的元件接地脚与过孔一样与地铜完全连接：
