使用FPGA实现带7段数码显示的模100计数器

介绍

模100计数器就是一个100进制的计数器。这个设计在实现计数器的基础上将2进制编码的10进制数在7段数码管上进行显示。

---

数码管展示

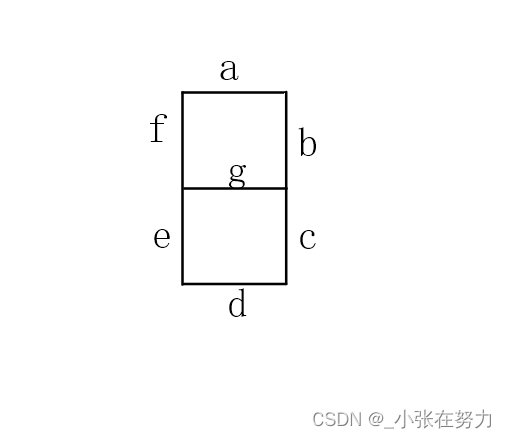

转换电路与SSD（七段数码显示）的连接关系是abcdefg，即最高位传递给a，最低位传递给g。

---

我们可以得到1-10这十个数字与SSD显示的对应关系。

---

设计文件

---

模10计数器

library ieee;
use ieee.std_logic_1164.all;
entity counter is
    port(clk: in std_logic;
        digit: out integer range 0 to 9);
end counter;
architecture counter of counter is
begin
    count: process (clk)
        variable temp: integer range 0 to 10;
    begin
        if(clk'event and clk = '1')then
            temp :=temp+1;
            if (temp=10) then temp:=0;
                end if;
        end if;
        digit <= temp;
    end
