使用FPGA实现算术逻辑单元

介绍

算术逻辑单元，就是一种可以执行算术运算和逻辑运算操作的电路。为了区分电路进行算术运算还是逻辑运算，我是通过一个复用器来实现的。

---

电路展示

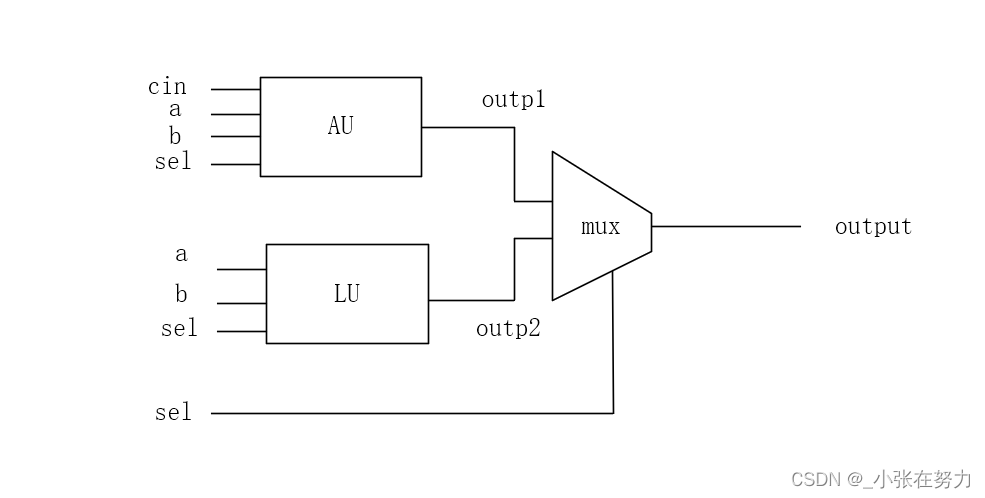

图中，AU指的是算术单元，LU指的是逻辑单元，可以看到后面有一个复用器，用于区分算术运算还是逻辑运算。

在这里我孩展示一下真值表的，有点懒得做了，emmm大家看代码吧，也很好理解。

---

设计文件

设计文件可以在一个vhd文件中完成的，我为了让整个设计清晰一些吧，这里采用了模块化的设计，所以会有多个hdl文件。

顶层文件

library ieee;
use ieee.std_logic_arith.all;
use ieee.std_logic_1164.all;
entity alu is
    port( a,b : in std_logic_vector(7 downto 0);
            sel1 : in std_logic_vector(2 downto 0);
            sel : in std_logic;
            cin : in std_logic;
            output : out std_logic_vector(7 downto 0));
end alu;
architecture alu of alu is
    component logical_unite is
        port( a,b : in std_logic_vector(7 downto 0);
                sel1 : in std_logic_vector(2 downto 0);
                outp2 : out std_logic_vector(7 downto 0));
    end component logical_unite;
    component arith_unite is
        port( a,b : in std_logic_vector(7 downto 0);
                sel1 : in std_logic_vector(2 downto 0);
                cin : in std_logic;
                outp1 : out std_logic_
