【DSP学习】【从零开始新建工程点亮LED】【28377S】

注意1： 官网下载：Code Composer Studio  ，我用的 Version: 9.3.0.00012 （应该是越新越好）

注意2：所有软件文件、工程文件均放在【纯英文/数字】目录下

注意3：官网下载：controlSUITE（如果出现打开空白，删除安装目录下的\ti\controlSUITE\eclipse\workspace\.metadata  中，.metadata 文件夹）





LED点灯步骤：

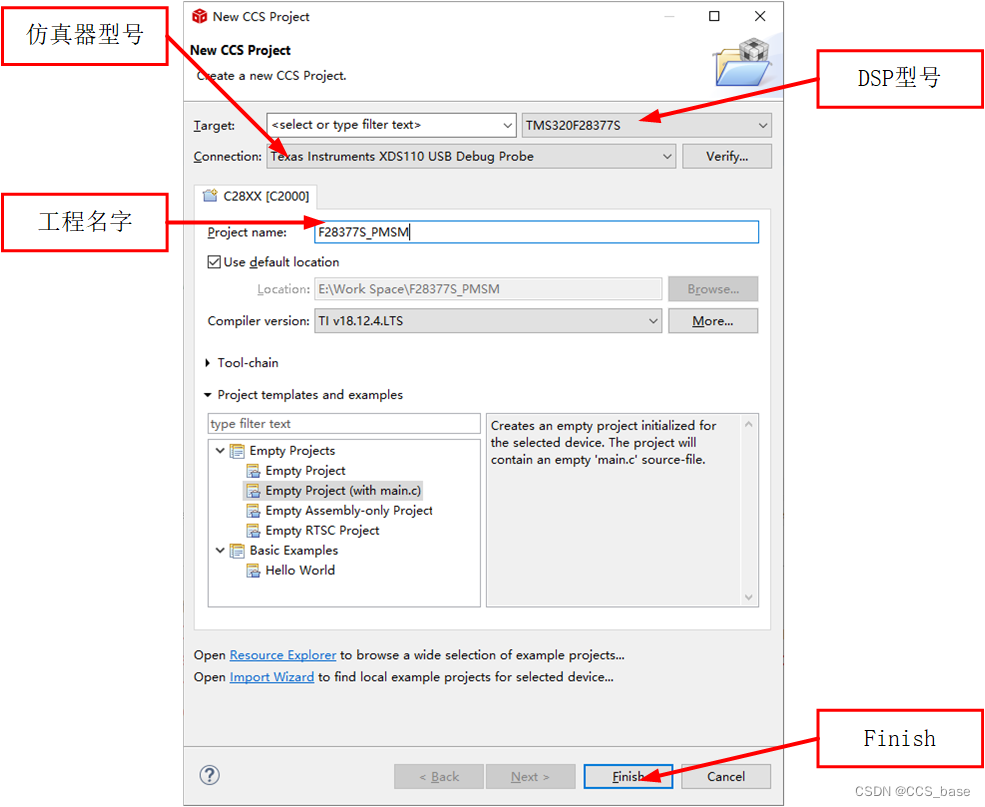

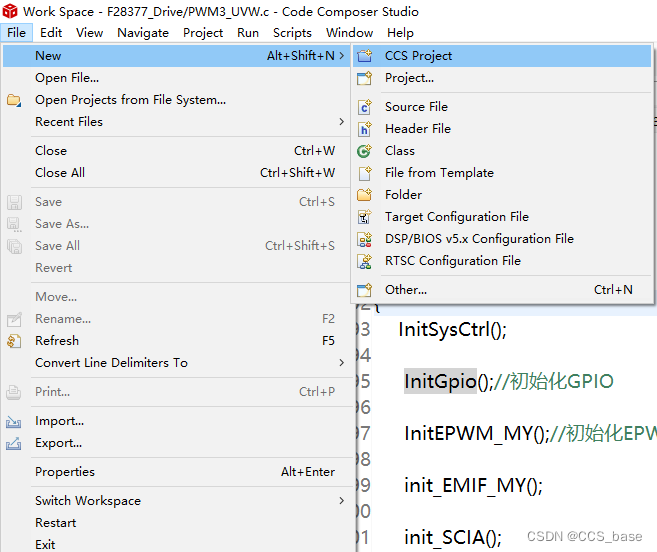

步骤1.新建空白的CCSproject

步骤2：添加【头文件（xx.c）】、【源文件（xx.h）】、【cmd文件（xx.cmd）】

文件来源：controlSUITE

步骤2.1：在工程中新建文件夹，用于放置各类文件。

右键选择你的工程



步骤2.2：打开【C:\ti\controlSUITE\device_support\F2837xS\v210】（具体看个人安装位置），把【头文件（xx.h）】放进【F2837xS_headers文件夹】，把【源文件（xx.c）】放进【F2837xS_common文件夹】，把cmd文件放进工程主目录

头文件位置1：C:\ti\controlSUITE\device_support\F2837xS\v210\F2837xS_headers\include，文件夹所有

头文件位置2：C:\ti\controlSUITE\device_support\F2837xS\v210\F2837xS_common\include，文件夹所有

源文件位置1：C:\ti\controlSUITE\device_support\F2837xS\v210\F2837xS_common\source，文件夹所有

源文件位置2：C:\ti\controlSUITE\device_support\F2837xS\v210\F2837xS_headers\source，文件夹所有

cmd文件位置1：C:\ti\controlSUITE\device_support\F2837xS\v210\F2837xS_headers\cmd，文件夹中的F2837xS_Headers_nonBIOS.cmd

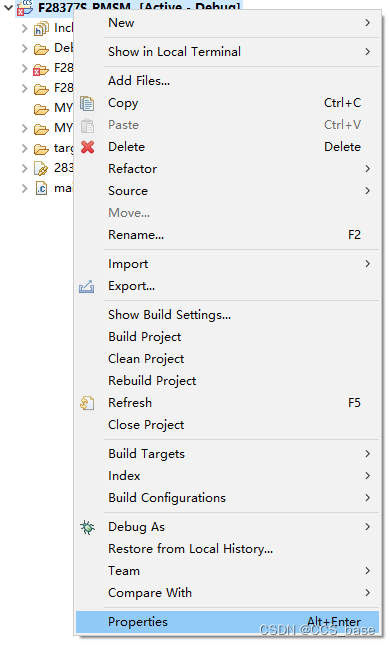

步骤3：设置【properties】

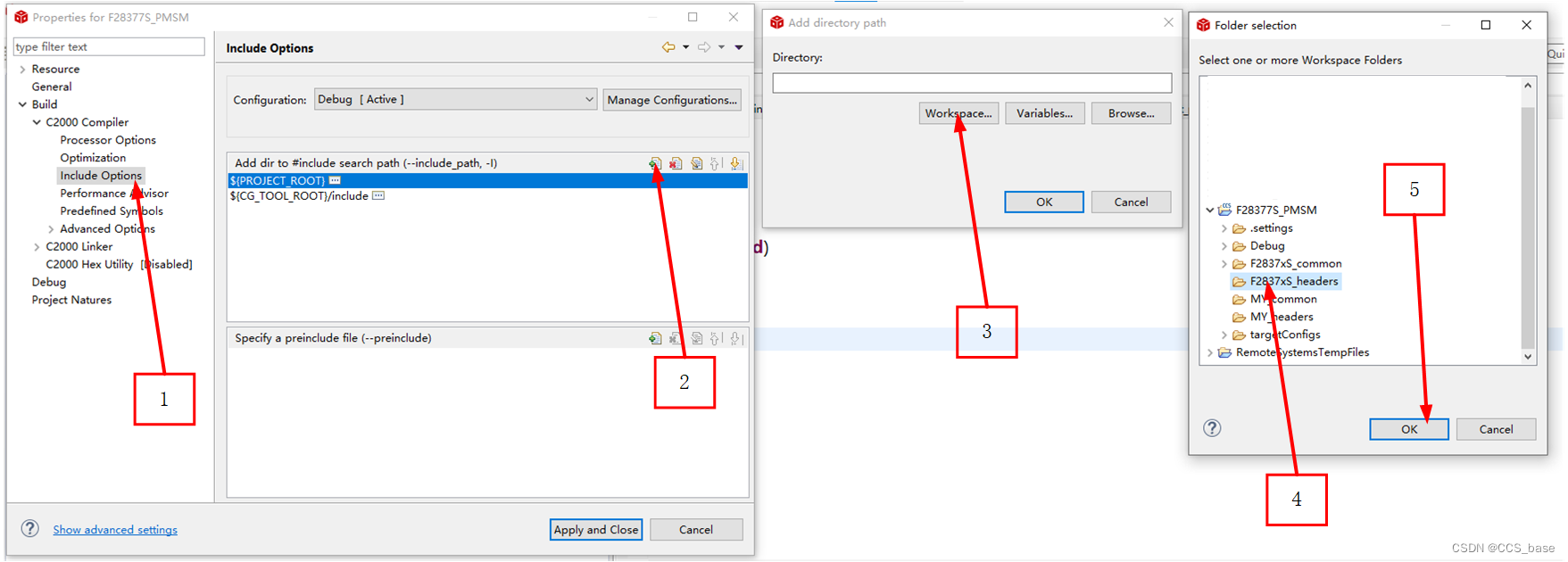

步骤3.1：【properties】中添加【头文件】

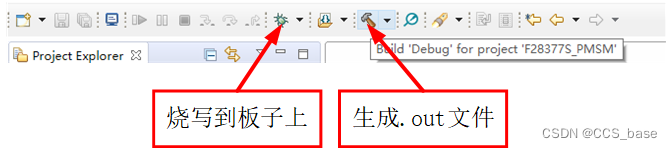

步骤3.2：尝试build，如有报错则百度

步骤4：电路图 与 芯片技术手册（TMS320F2837xS Microcontrollers Technical Reference Manual ）中的PIN复用表

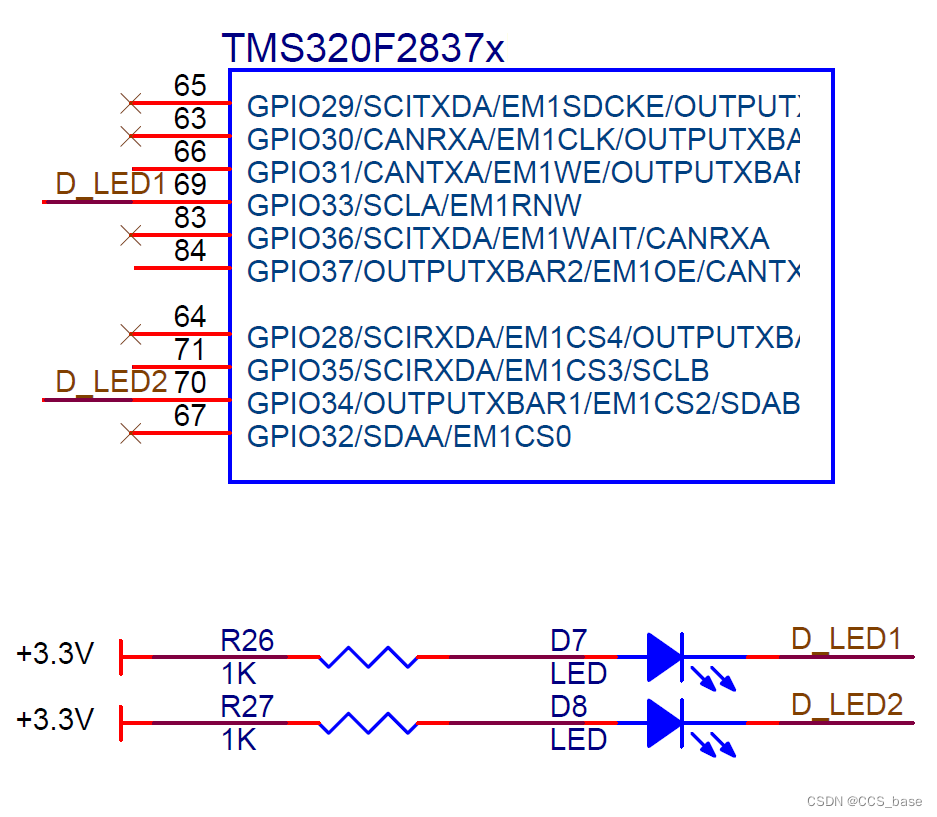

如图所示，LED1由69号PIN控制，即33号GPIO。可在PIN复用表中找到该PIN具备哪些功能，如何启用某个功能，（或者把GPxMUX寄存器设置为相应的值，）

上图为—电路图

—

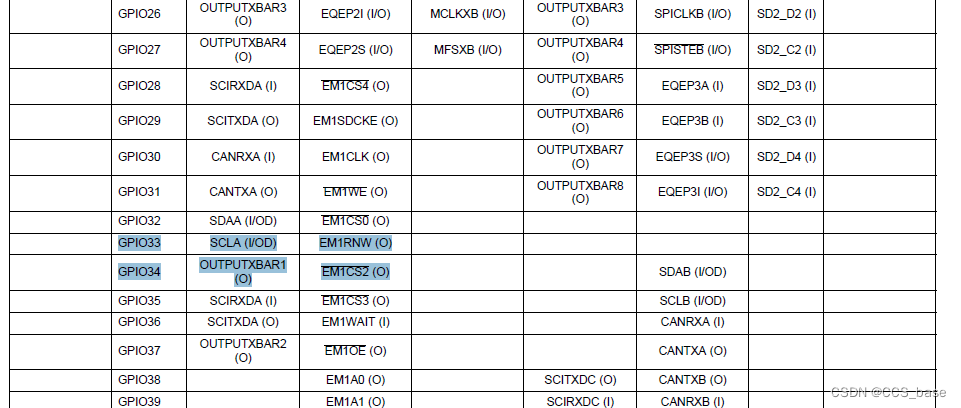

上图为—芯片技术手册—PIN复用表



步骤5：编写main

#include "F28x_Project.h"
#include "F2837xS_device.h"
#include "math.h"

void main(void)
{
	memcpy(&RamfuncsRunStart, &RamfuncsLoadStart, (size_t)&RamfuncsLoadSize);
	//该指令为解决调用DELAY_US()函数会进入死循环中断的BUG;

       InitSysCtrl();//初始化控制系统。
       //1）关闭看门狗。2）初始化PLL，确定系统主时钟。3）初始化外设时钟。

        DINT;//汇编指令：关闭中断

        InitPieCtrl();//初始化pie控制寄存器

        EALLOW;//汇编指令：受保护的寄存器可写入

        IER = 0x0000;//关闭CPU中断并清除所有CPU中断信号
        IFR = 0x0000;

        EDIS;//汇编指令：受保护的寄存器禁止写入

        InitPieVectTable();//初始化PIE

        InitGpio();  //初始化GPIO

        //以下寄存器配置
        GPIO_SetupPinMux(33, GPIO_MUX_CPU1, 0);
//启用【第一个CPU】的【33号GPIO】的【第一个功能】
        GPIO_SetupPinMux(34, GPIO_MUX_CPU1, 0);//

        GPIO_SetupPinOptions(33, GPIO_OUTPUT, GPIO_OPENDRAIN);
//把【GPIO33】设置为【输出模式】+【开漏模式】
        GPIO_SetupPinOptions(34, GPIO_OUTPUT, GPIO_PUSHPULL);
//把【GPIO34】设置为【输出模式】+【推挽模式】

/*
#define GPIO_PUSHPULL      0                                  推挽模式
#define GPIO_PULLUP        (1 << 0)						    上拉模式
#define GPIO_INVERT        (1 << 1)							翻转模式
#define GPIO_OPENDRAIN     (1 << 2)						开漏模式
#define GPIO_PULLUP|GPIO_ASYNC					上拉模式（不要让输入悬空）和异步模式
*/

    for(;;)
    {
        DELAY_US(500000);//延时
        GPIO_WritePin(33, 1);//输出高电平，灭
        GPIO_WritePin(34, 1);//
        DELAY_US(500000);//延时
        GPIO_WritePin(33, 0);//输出低电平，亮
        GPIO_WritePin(34, 0);//
    }


}
