【DSP学习】【从零开始拖动永磁直流无刷电机PMSM】【28377S】

步骤1：开启定时中断

什么是中断：我的理解是：

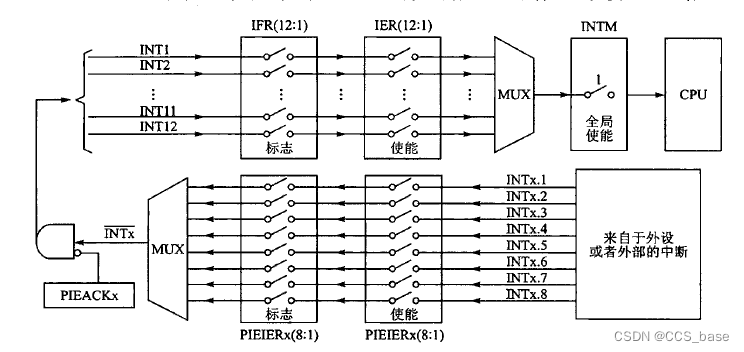

中断分为3个等级：1级，外设级，包括【PIEIFR与PIEIER】；2级PIE级【PIEACK】（同组响应）， 3级，CPU级【IER和IFR】，以及【INTM（全局中断）】。

某个寄存器（源于自身或外设）的值符合预设条件（< = >）时，一级中断系统的“PIE中断标志寄存器”（PIEIFR），对应的位被“自动”置一（重复操作，自动置1，需要手动清零）（例如：PIEIFR1.7=1=第一组第七个中断信号被触发），发出一级中断信号。

如果一级中断系统的“PIE中断使能寄存器”（PIEIER）中，对应【PIEIFR1.7】的【PIEIER1.7】预先被置一（单次操作，手动置1），那么一级中断信号就可以传送到二级中断系统【PIE中断应答寄存器（PIEACK）】

就像中层干部管理多个基层，一个二级中断系统，也管理着多个一级中断系统，【PIEIFR1.1】~【PIEIFR1.16】均被【PIEACK_GROUP1】管理着。但【PIEACK_GROUP1】在同一个时间下，只能处理一个一级中断系统，假如【PIEACK_GROUP1】已经被【PIEIFR1.7】触发，那么【PIEACK_GROUP1】=1（重复操作，自动置1，需要手动清零），且暂时不接受【PIEIFR1.1】~【PIEIFR1.16】的再次发送过来的第一组的中断信号（包括【PIEIFR1.7】再次发送也不接收）。直到手动置零，才能响应下一个同组中断信号

如果二级中断系统【PIEACK_GROUP1】接收到了中断信号【PIEIFR1.7=1】，而且没有在处理同组其他中断信号（即【PIEACK_GROUP1】=0），那么中断信号将被发送到第三级中断系统【CPU中断】。

和第一级类似，CPU中断也有标志寄存器【IFR】和使能寄存器【IER】，当中断信号通过了前两级系统时，【CPU_IFR】自动置一，CPU处理完自动信号时，自动置零，当【CPU_IER】被预先手动置一时（单次操作，手动置1），中断信号发送至【全局使能（INTM）】。

正如一个二级中断系统管理着多个（16个）一级中断系统，但同一时间只能响应一个中断信号；三级中断系统也管理着多个（12个）二级中断系统，同一时间也是只能响应（group1~group12）的一个信号。【INTM】=0，则代表可以接收中断信号，接收后，会自动置一；当CPU把预先编写好的响应该中断信号的函数执行完毕后，必须手动把【INTM】置零（使用汇编指令EINT，Enable Global Interrupts，置0，则为预备接收状态）。

分享文章：【http://t.csdn.cn/tMwsB】

分享文章：【DSP_TMS320F28377中断理解_f280377 外部中断-优快云博客】

//文件类型：源文件
//文件名：init_interrupt.c

#include "F28x_Project.h"

void init_interrupt_my()
{
	//关闭全局中断
	DINT;

	    EALLOW; // 关闭写保护
	    PieVectTable.TIMER0_INT = &TIMER0_ISR;
	    //中断信号指向函数，按住ctrl键+鼠标左键点击【TIMER0_ISR】=
	    //进入TIMER0中断对应的函数
	    EDIS;    //开启写保护

	    InitCpuTimers();//初始化CPU时钟

	    ConfigCpuTimer(&CpuTimer0,2,3125 );
	   /*ConfigCpuTimer(CPUTIMER_VARS , Freq,  Period);
	    * （CPU计数器）触发时间间隔=Freq（单位M）* Period（单位us）/DSP时钟频率（200M)
	    * =2M*3125us/200M=31.25us
	    * 当Freq==DSP时钟频率时，Period=触发时间间隔，单位us。
	    *
	    */
	    CpuTimer0Regs.TCR.all = 0x4000;//使能开始计数

	    PieCtrlRegs.PIEIER1.bit.INTx7 = 1;
	    //1.7 - Timer 0 Interrupt==使能一级中断系统的“PIE中断使能寄存器”（PIEIER）

	    IER |= M_INT1;
	    //使能三级中断系统，CPU中断使能寄存器【IER】

	    EINT;  // Enable Global Interrupts使能全局中断
}





//
// 1.7 - Timer 0 Interrupt
//
interrupt void TIMER0_ISR(void)
{
	/*需要声明
#include "F2837xS_device.h"
#include "F2837xS_Examples.h"
#include "MY_headers.h"
	 */

//	Theta_from_pos();//读取当前电角度

	UQ_output(20000,1);//输出UQ/

	//	last==执行任何中断函数，都需要在最后清除中断标志，不然无法再次响应（同个、同组）中断

		CpuTimer0Regs.TCR.bit.TIF=1;//清除本中断的标志位，置1=清除，
		PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;//清除同组中断的标志位，置1=清除
		EINT;//开全局中断
}

//文件位置：  【工程】 / F2837xS_common / F2837xS_DefaultISR.c

步骤2：理解三相电机，各相电压会产生，什么大小、什么方向的力矩矢量

在文章【【DSP学习】【从零开始输出EPWM】【28377S】_CCS_base的博客-优快云博客】中我写了怎么产生任意的EPWM波形，一般DSP产生的EPWM波形只有不到5V，需要经过各种放大器，把电压升高，才能够拖动电机（3.3→15→60........）。归根到底，还是控制三相电机三个端子的电压大小，来产生不同的电流大小、方向，产生不同的磁场力矩、达到不同的速度。以下讲解从三相电压到力矩电流Iq的过程。

本节主要内容源于文章【FOC?看这篇文章就够了 - 知乎】，我只截取、简化、再述部分内容，强烈建议阅读原文。

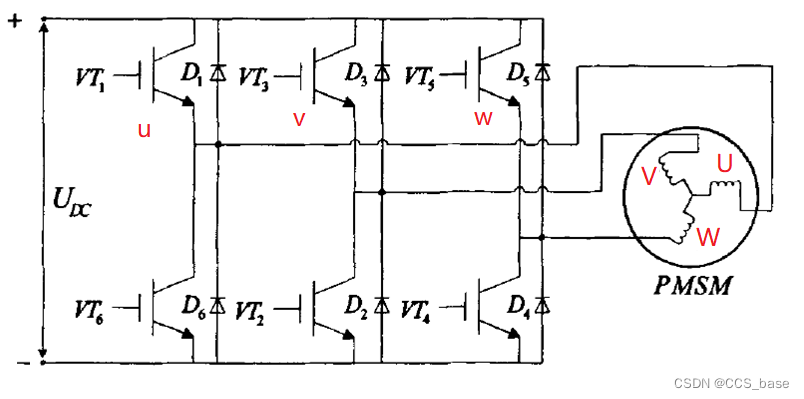

2.1：简化的电路原理图。

VT1和VT6代表一组EPWM，称为EPWM_u；还有对应的EPWM_v、EPWM_w。

VT1和VT6，只能有一个高、一个低；如果两个都高，那么正负直接短接，如果PCB没有设计保护电流就会损坏PCB；这是EPWM配置时需要死区的原因。

如果两个都低，那么相当于U相悬空，V相电流=W相电流=整回路电流=I1=Udc/（RV+RW）=Udc/2R（各相电阻相等）；如果没有悬空，一高两低/两高一低，那么整回路电流=I2=Udc/(（3/2）R)，显然I2>I1，则意味着没有悬空状况下，产生的磁场、磁力会大于有悬空状况，所以一般情况下，VT1和VT6，只能有一个高、一个低。

一个确定的电压方向，会产生确定的电流方向。电机外层由永磁体产生磁场，磁场方向固定。转子由电感的电流产生磁场，电流方向会改变磁场方向、转子运动也会改变磁场方向。当转子磁场方向与定子垂直（超前或落后90°）时，力矩最大，因此，需要通过编码器时刻检测当前转子位置、再输出超前或落后90°的磁场方向（等同于电压方向、或电流方向）【存疑】

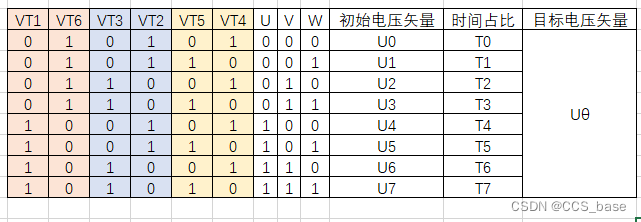

电压方向，一般只有8种状态：U1~U6有电流（U0&U7不产生电流）：

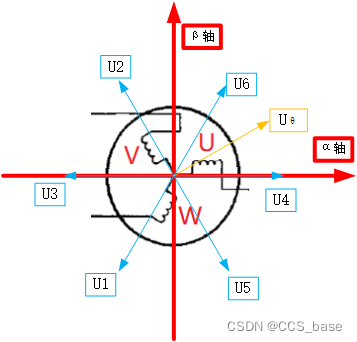

2.2：U1~U6对应的初始电压矢量方向：

...



在同一时刻，输出的初始电压矢量只有一个，初始电压矢量大小定义为：|Umax|=|U1|=|U2|=|...|=|U6|。方向定义为：0/60/120/180/240/300度。

在一个控制周期内（比如T=31.25us内），通过调整两个相邻初始电压矢量的时间比例（比如让T4=T6=T/2）【T4=在一个T内，输出U4的时间】，可以调整最终电压矢量Uθ的方向（比如θ=30°）。

通过增加U0（或U7）电压矢量的时间比例T0（或T7），可以调整最终电压矢量Uθ的大小【0~Umax*sqrt（3）/2）】（为了最终输出的 各方向的 电压矢量 最大值均相等，即在六边形内作内切圆，目标电压矢量Uθ的起点位于原点，终点位于内切圆内任意一点）。

综上所述，我们的目标是输出任意方向（0° ≤ θ＜360°）任意大小【0 ≤ |Uθ| ≤ Umax*sqrt（3）/2）】的电压矢量 Uθ，Uθ 由相邻两个初始电压矢量的时间占比Ta&Tb、以及无大小矢量 T0（或T7） 三者（或四者）共同共同决定。

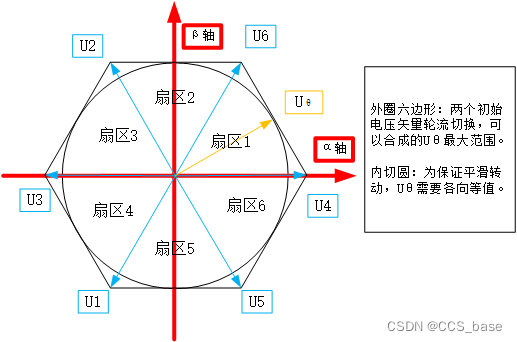

2.3：各扇区：α、β轴坐标转换

当Uθ处于不同的扇区时，Uθ会被分解成不同的两个初始电压矢量。

以“第一扇区”为例，将Uθ分解为与T4+T6相关的函数：Uθ*T=U4*T4+U6*T6+U0*T0

把Uθ投影在α轴上，得到：Uθ*T*cosθ=U4*T4*cos（0°）+U6*T6*cos（60°）

即：（Uθ/Umax）*T*cosθ=T4+T6*1/2           ——公式1；

把Uθ投影在β轴上，得到：Uθ*T*sinθ=U4*T4*sin（0°）+U6*T6*sin（60°）

即：（Uθ/Umax）*T*sinθ=T6*（sqrt（3）/2）           ——公式2；

由于：0 ≤ Uθ ≤ Umax*（sqrt（3）/2）；

所以：0 ≤ (Uθ/Umax) *2/sqrt（3）≤ 1；

设：(Uθ/Umax) *2/sqrt（3）= Uq ；（力矩电压，最小为0，最大为1）

则：(Uθ/Umax) = Uq *（sqrt（3）/2）           ——公式3；

将公式3 带入公式1、2，并整理得到：

T4=Uq*T*0.5*(sqrt(3)*cosθ - sinθ)           ——解1；

T6=Uq*T*sinθ           ——解2；

同理可得剩余5个扇区的公式与解。以下为公式表：

...

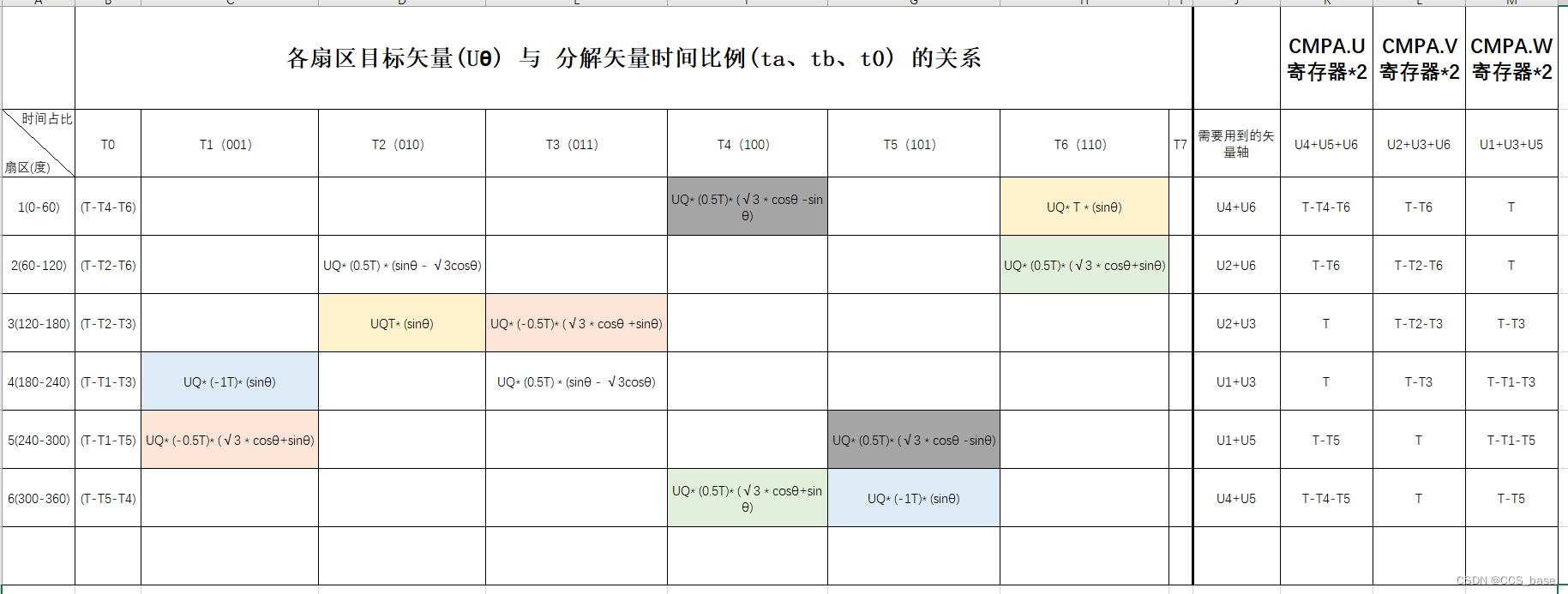

扇区矢量表

最好自己推导一遍。



2.4：输出ta、tb、t0

如何在一个EPWM周期内，输出Ta、Tb、T0？

根据【扇区矢量表】，在扇区1，需要输出T4&T6。也就是UVW在“T4”时间内，为“100”【U高，V低，W低】，在T6时间内，为“110”【U高，V高，W低】，因此：U高的时间=T4+T6；V高的时间=T6；W高的时间=0。

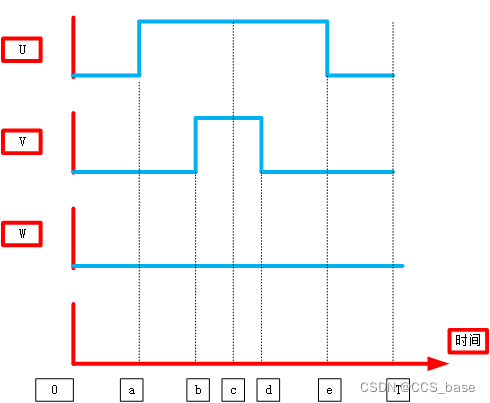

在epwm的UPDOWM模式下，TBPRD寄存器控制周期长度，CMPA寄存器控制发送动作的时机（此处为 ：向上计数时，在CMPA点，置高；向下计数时，在CMPA点，置低）。TBPRD=c点=T/2点



U高的时间=ae时间长度=T4+T6；因此=【T-(T4+T6)】/2

V高的时间=bd时间长度=T6；=【T-(T6)】/2

W高的时间=0；



同理可得其他5个扇区的寄存器调整公式，详见【扇区矢量表】。



步骤3：读取电机当前电角度

通过编码器读取当前电角度

绝对式编码器：无需每次都调零；每个位置量对应一个确定的电角度。一个电角度可以对应多个位置量。





增量式编码器：需要调零；电机每转一圈输出X个脉冲。根据脉冲宽度测量当前速度，根据脉冲个数测量位置。



步骤4：输出UQ的函数：

#include "F28x_Project.h"
#include "MY_headers.h"
#include "math.h"

	extern int i;

	Uint32 pos_current;//当前编码器位置

	double theta_current;//当前电角度

	int direction_run=1;//转动方向

	double Theta_run;//需要输出的电角度

	double Theta_radian;//需要输出的电角度转为弧度制

	const double Pi=3.1415;//定值π

	Uint16 Theta_err;//报错计数

	double double_temp;//用于储存Iq
	double double_temp1;//用于储存Ta
	double double_temp2;//用于储存Tb

	Uint16 T1_6[7];//T1_6[0]用于储存当前扇区；其他储存Ta、Tb

	Uint16 T_PWM=3125;//epwm总周期时间



	void init_T1_6()
	{
		for (i=0;i<7;i++)
			T1_6[i]=0;
	}

double Theta_from_pos()
{
	//8583+8865+8766=26214
	//如果U4电压矢量对应的位置为u0
	//那么u0+8583=v0；u0+8583+8865=w0；u0+8583+8865+8766=u0；
	//编码器参数；上电无需重测

	Uint16 pos_u0;
	pos_u0=25698;

	Uint16 pos_v0;
	pos_v0=pos_u0+8583;

	Uint16 pos_w0;
	pos_w0=pos_v0+8865;

//	Uint16 pos_t=26215;

	Uint16 pos_h=Read_FPGA(0x00300003);//使用EMIF读取绝对式编码器位置
	Uint16 pos_l=Read_FPGA(0x00300002);

//	pos_current=(pos_h-40960)*0x100+pos_l;//错误
	pos_current=(pos_h-40960);
	pos_current=pos_current*0x10000+pos_l;

	Uint32 pos_temp= pos_current;

	pos_temp=pos_temp%26214;//
	if(pos_temp<pos_u0){
		pos_temp=pos_temp+26214;
	}

	if(pos_temp>=pos_u0&&pos_temp<pos_v0){
		theta_current=(pos_temp-pos_u0);
		theta_current=theta_current/8583*120;
	}
	else if(pos_temp>=pos_v0&&pos_temp<pos_w0){
		theta_current=(pos_temp-pos_v0);
		theta_current=theta_current/8865*120;
		theta_current=theta_current+120;
	}
	else if(pos_temp>=pos_w0){
		theta_current=(pos_temp-pos_w0);
		theta_current=theta_current/8766*120;
		theta_current=theta_current+240;
	}
	else{
		Theta_err=Theta_err+1;
	}

	if(theta_current>360||theta_current<0){
		Theta_err=Theta_err+1;
	}


	return(theta_current);
}


void UQ_output(Uint16 UQ,int UQ_direction){

	double_temp=UQ;
	double_temp=double_temp/65535;//double_temp=UQ

	Theta_from_pos();//读取当前电角度

	if(UQ_direction==0){
		Theta_run=theta_current+90;//电角度+90
	}
	else{
		Theta_run=theta_current-90;//电角度-90
	}

	if(Theta_run>=360){
		Theta_run=Theta_run-360;
	}
	else if(Theta_run<0){
		Theta_run=Theta_run+360;
	}

	Theta_radian=Theta_run/180*Pi;//转为弧度制

	if (Theta_run>=0&&Theta_run<60){//第一扇区
		double_temp1=double_temp*0.5*T_PWM*(sqrt(3)*cos(Theta_radian)-sin(Theta_radian));
		double_temp2=double_temp*T_PWM*sin(Theta_radian);
		init_T1_6();
		T1_6[0]=1;
		T1_6[4]=double_temp1;
		T1_6[6]=double_temp2;
		//(3125-T1_6[]-T1_6[])/2

		EPwm6Regs.CMPA.bit.CMPA=(3125-T1_6[4]-T1_6[6])/2;
		EPwm7Regs.CMPA.bit.CMPA=(3125-T1_6[6])/2;
		EPwm8Regs.CMPA.bit.CMPA=1562;

	}
	else if (Theta_run>=60&&Theta_run<120){//第2扇区
		double_temp1=double_temp*0.5*T_PWM*(sin(Theta_radian)-sqrt(3)*cos(Theta_radian));
		double_temp2=double_temp*0.5*T_PWM*(sin(Theta_radian)+sqrt(3)*cos(Theta_radian));
		init_T1_6();
		T1_6[0]=2;
		T1_6[2]=double_temp1;
		T1_6[6]=double_temp2;

		EPwm6Regs.CMPA.bit.CMPA=(3125-T1_6[6])/2;
		EPwm7Regs.CMPA.bit.CMPA=(3125-T1_6[2]-T1_6[6])/2;
		EPwm8Regs.CMPA.bit.CMPA=1562;


	}
	else if (Theta_run>=120&&Theta_run<180){//第3扇区
		double_temp1=double_temp*T_PWM*sin(Theta_radian);;
		double_temp2=double_temp*(-0.5)*T_PWM*(sin(Theta_radian)+sqrt(3)*cos(Theta_radian));
		init_T1_6();
		T1_6[0]=3;
		T1_6[2]=double_temp1;
		T1_6[3]=double_temp2;

		EPwm6Regs.CMPA.bit.CMPA=1562;
		EPwm7Regs.CMPA.bit.CMPA=(3125-T1_6[2]-T1_6[3])/2;
		EPwm8Regs.CMPA.bit.CMPA=(3125-T1_6[3])/2;

	}
	else if (Theta_run>=180&&Theta_run<240){//第4扇区
		double_temp2=double_temp*0.5*T_PWM*(sin(Theta_radian)-sqrt(3)*cos(Theta_radian));
		double_temp1=double_temp*T_PWM*(-1)*sin(Theta_radian);
		init_T1_6();
		T1_6[0]=4;
		T1_6[1]=double_temp1;
		T1_6[3]=double_temp2;

		EPwm6Regs.CMPA.bit.CMPA=1562;
		EPwm7Regs.CMPA.bit.CMPA=(3125-T1_6[3])/2;
		EPwm8Regs.CMPA.bit.CMPA=(3125-T1_6[1]-T1_6[3])/2;

	}
	else if (Theta_run>=240&&Theta_run<300){//第5扇区
		double_temp1=double_temp*(-0.5)*T_PWM*(sin(Theta_radian)+sqrt(3)*cos(Theta_radian));
		double_temp2=double_temp*0.5*T_PWM*(sqrt(3)*cos(Theta_radian)-sin(Theta_radian));
		init_T1_6();
		T1_6[0]=5;
		T1_6[1]=double_temp1;
		T1_6[5]=double_temp2;

		EPwm6Regs.CMPA.bit.CMPA=(3125-T1_6[5])/2;
		EPwm7Regs.CMPA.bit.CMPA=1562;
		EPwm8Regs.CMPA.bit.CMPA=(3125-T1_6[1]-T1_6[5])/2;

	}
	else if (Theta_run>=300&&Theta_run<360){//第6扇区
		double_temp1=double_temp*0.5*T_PWM*(sin(Theta_radian)+sqrt(3)*cos(Theta_radian));
		double_temp2=double_temp*T_PWM*(-1)*sin(Theta_radian);
		init_T1_6();
		T1_6[0]=6;
		T1_6[4]=double_temp1;
		T1_6[5]=double_temp2;

		EPwm6Regs.CMPA.bit.CMPA=(3125-T1_6[4]-T1_6[5])/2;
		EPwm7Regs.CMPA.bit.CMPA=1562;
		EPwm8Regs.CMPA.bit.CMPA=(3125-T1_6[5])/2;

	}
	else{//报警
		Theta_err=Theta_err+1;
	}

}
