拓扑问题2（进阶版）

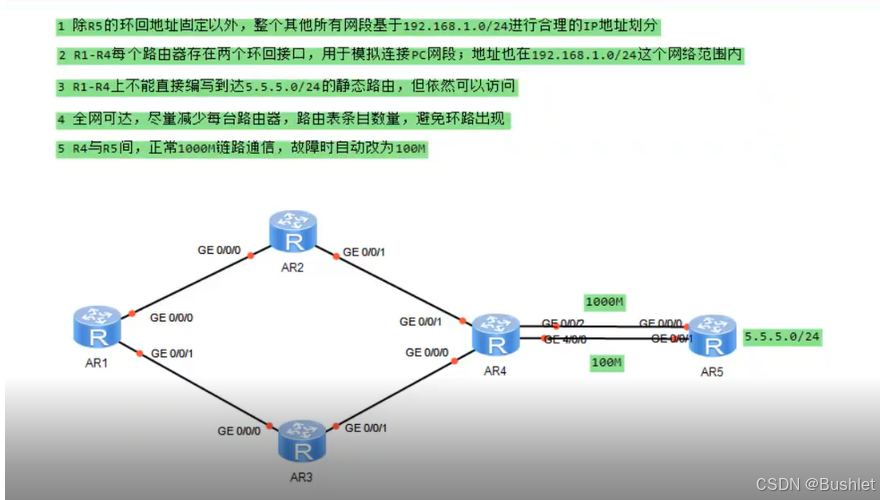

当看到这个拓扑时不知道大家的心情是怎样的呢？想必对于初学者来说这个是一个不小的挑战吧，不过没关系，小编接下来会以‘保姆’的形式一步一步带着大家来解决这个拓扑问题。

接下来让我们系好安全带，我要开始发车了！！！

首先第一步我们看问题它要求我们做什么，其次再考虑应如何做

如上图所示，由5个条件需要我们解决，可理解为：

1.子网划分

2.设置环回接口

3.设置缺省路由

4.子网汇总

5.设置优先级

先解决第一步，先确定该拓扑当中需要多少个网段：

由图我们可以看出需要网段的有6条 骨干链路 和8条 环回接口 ，一共是14条。

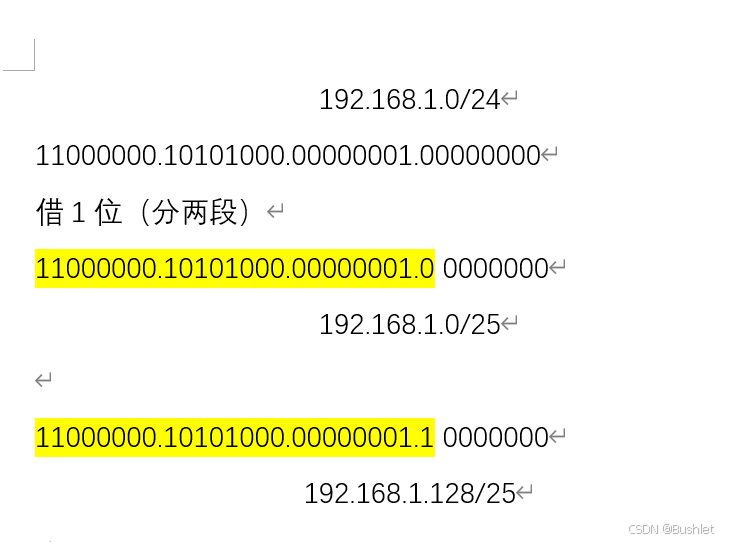

因为我们有两类不同的网段且网段也不太好划分，所以我们可以先把192.168.1.0/24这个网段先划分为两段，再分别对这两段进行更细致的划分



把第一段用于骨干链路，第二段用与环回接口，即把第一段再分成6份，第二段再分成8份

提示（要避免IP地址的浪费）

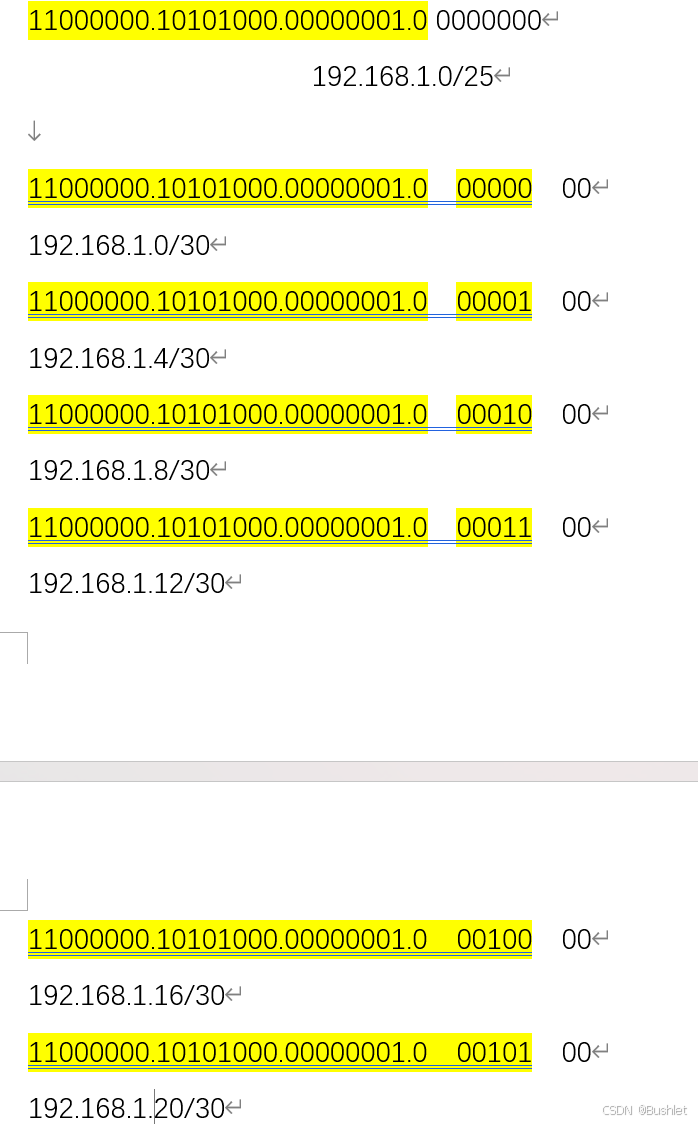

骨干链路的划分（6个）：借到30位，这样可用的IP地址就为2个，避免浪费！

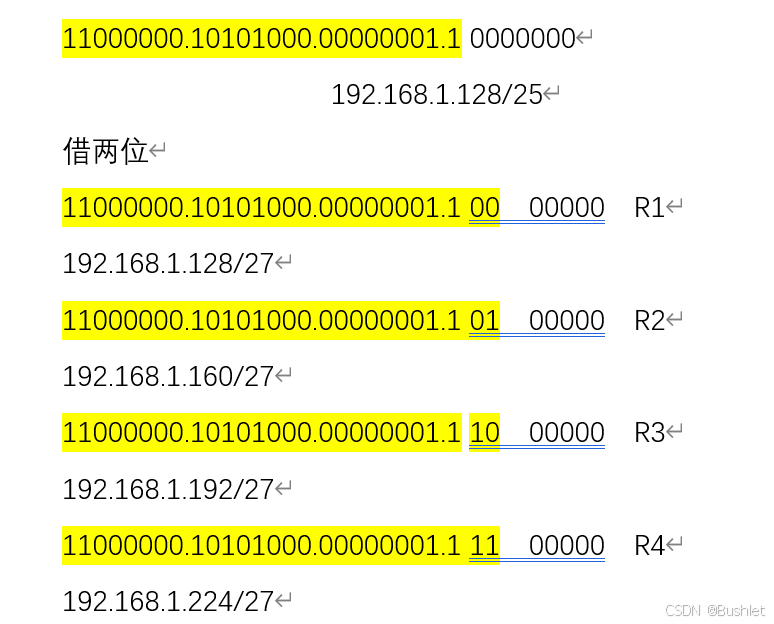

换回接口的划分（8个）： 为了符合条件方便子网的汇总我们可以把它先化成4份，分别给到R1~R4后再进行划分两个

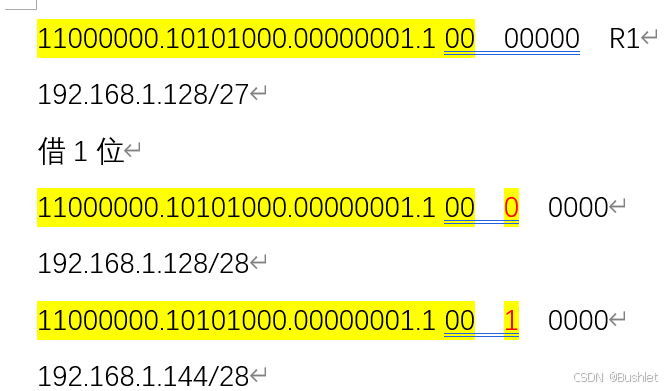

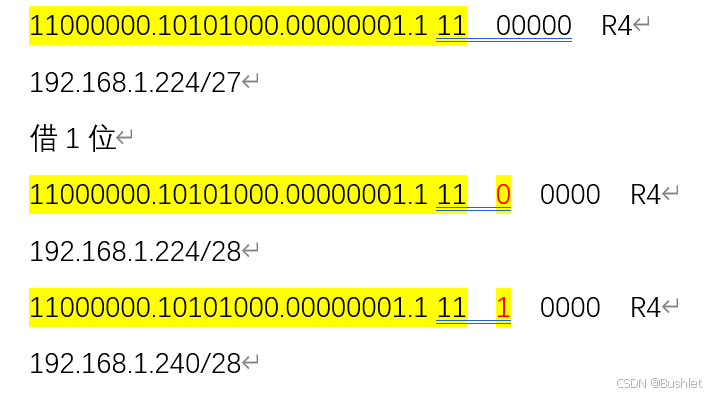

给R1~R4再划分两个子网：

R1:

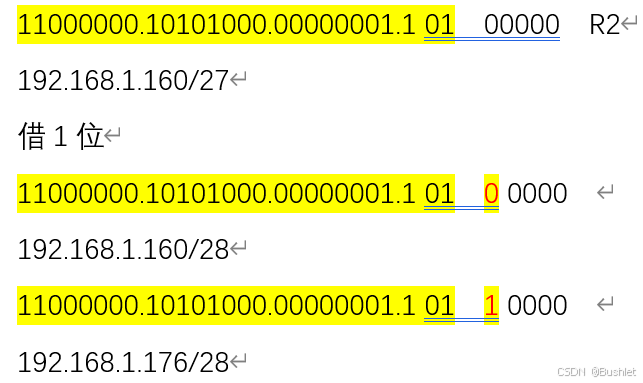

R2:

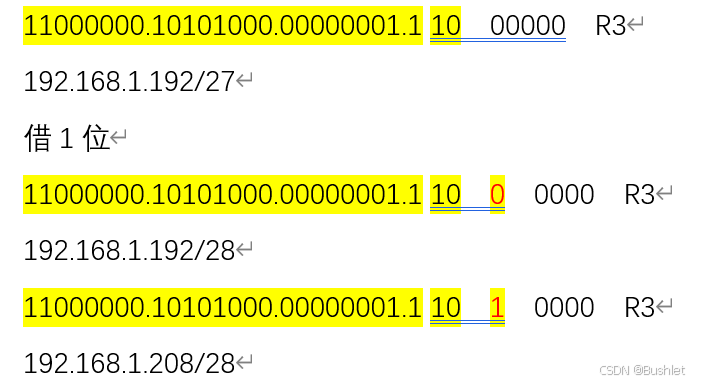

R3:



R4:

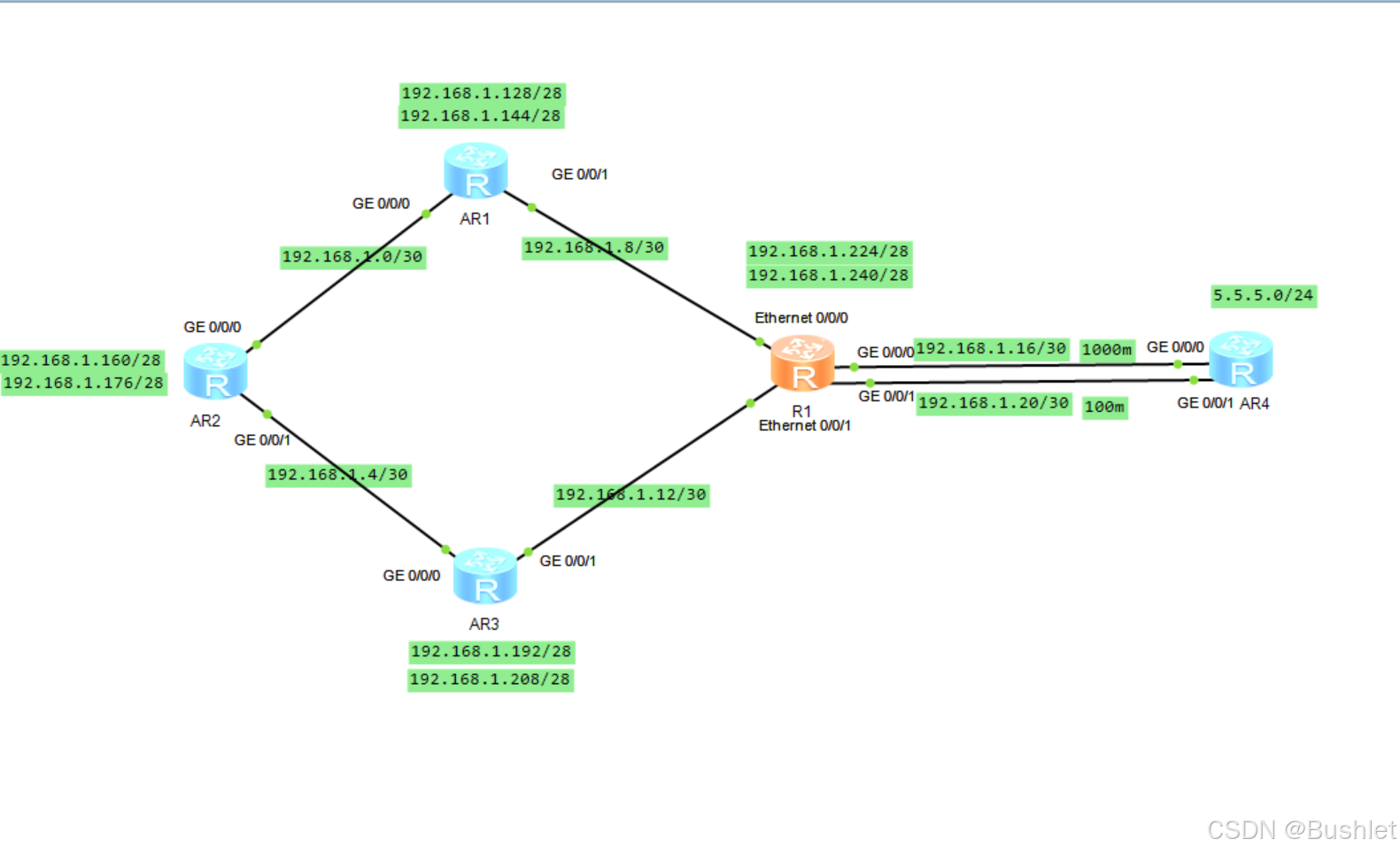

配置好网段后可在拓扑图当中表明，如图：



2.开始配置路由器的IP地址与环回接口：

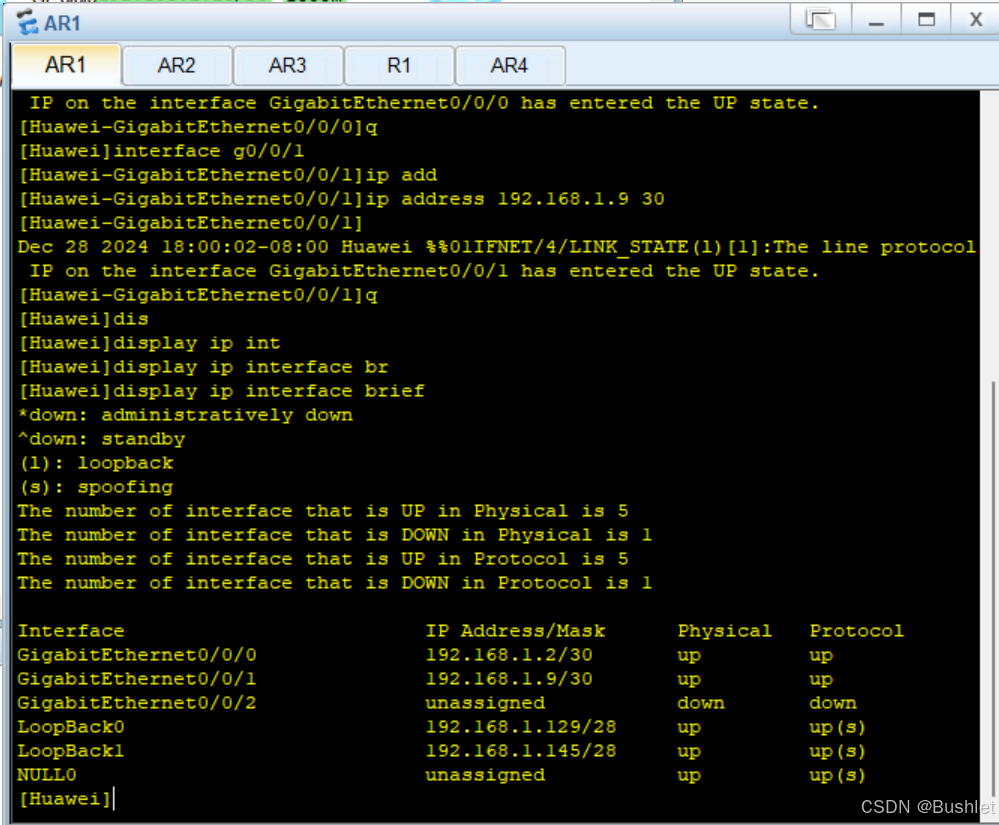

AR1:

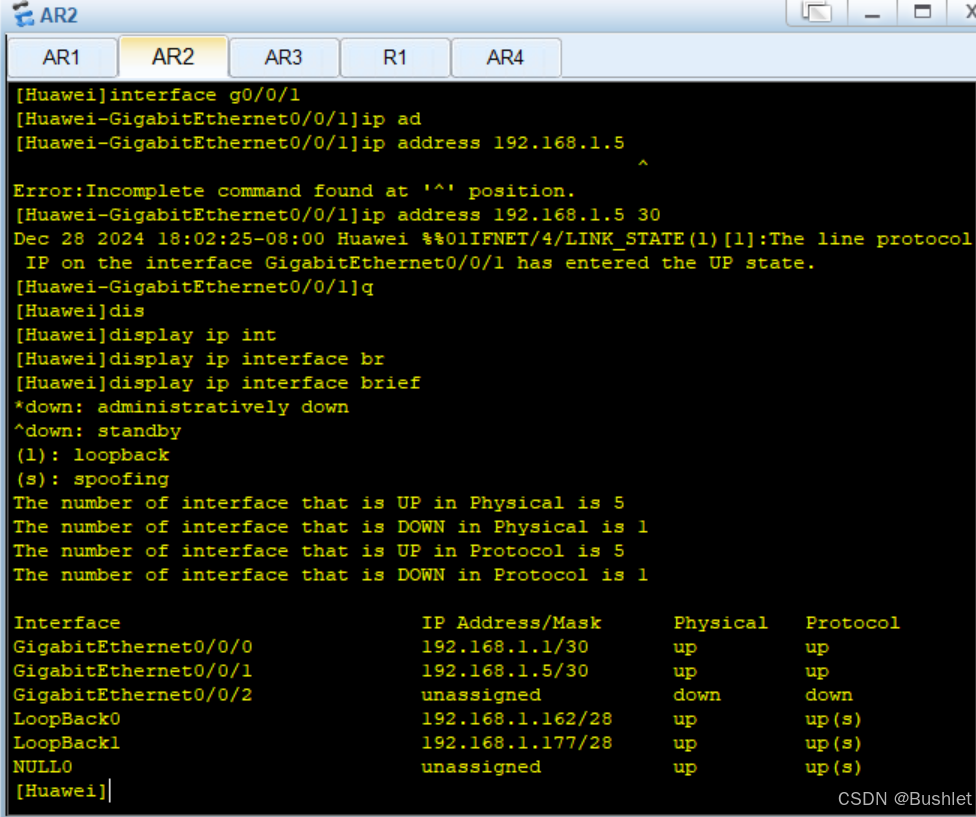

AR2:

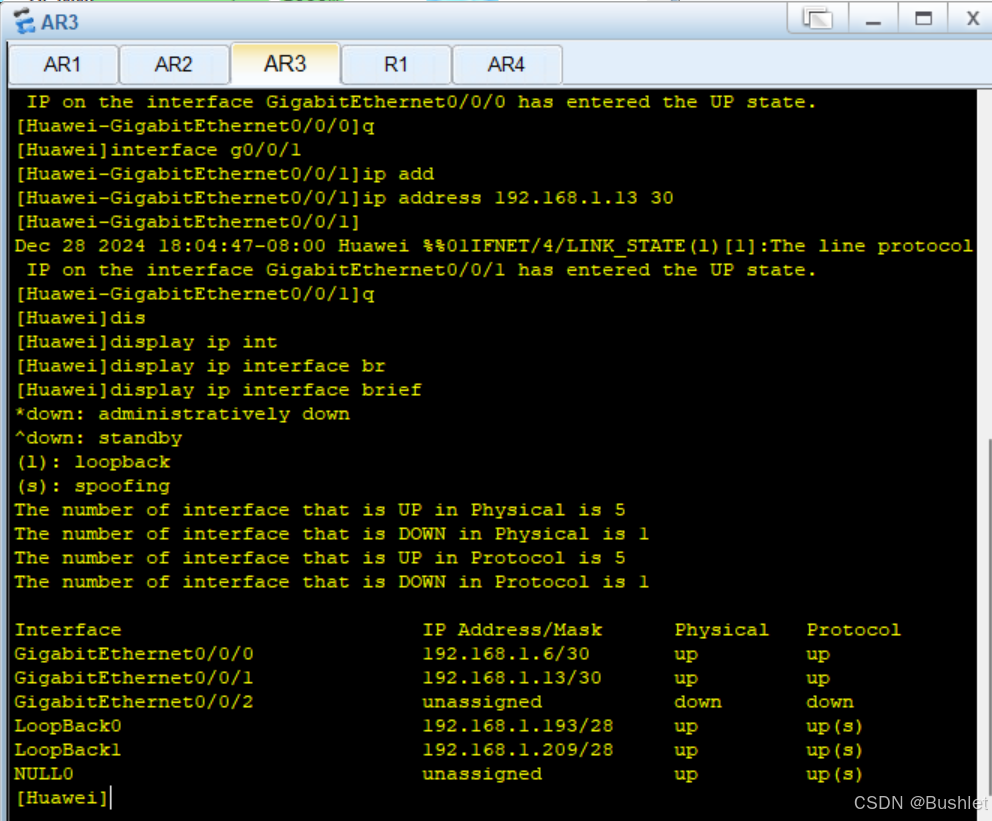

AR3:

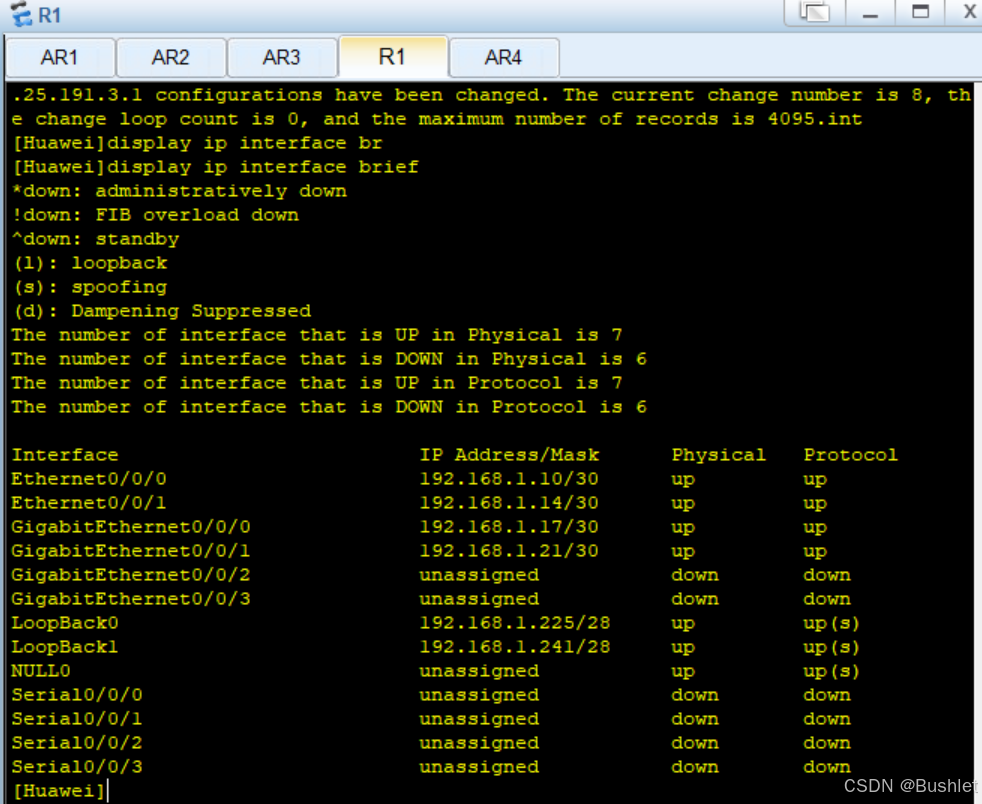

R1:

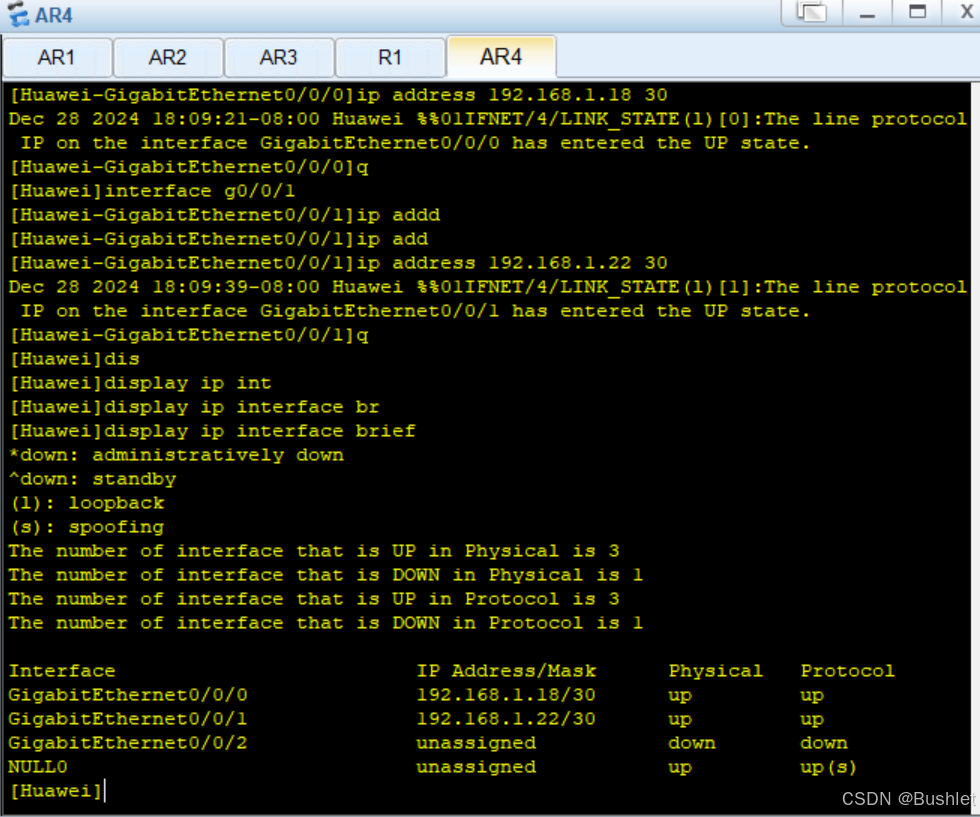

AR4:



3.开始配置下一跳：

AR1:



AR2:



配置两条不一样的优先级线路，防止断联



AR3:



R1:

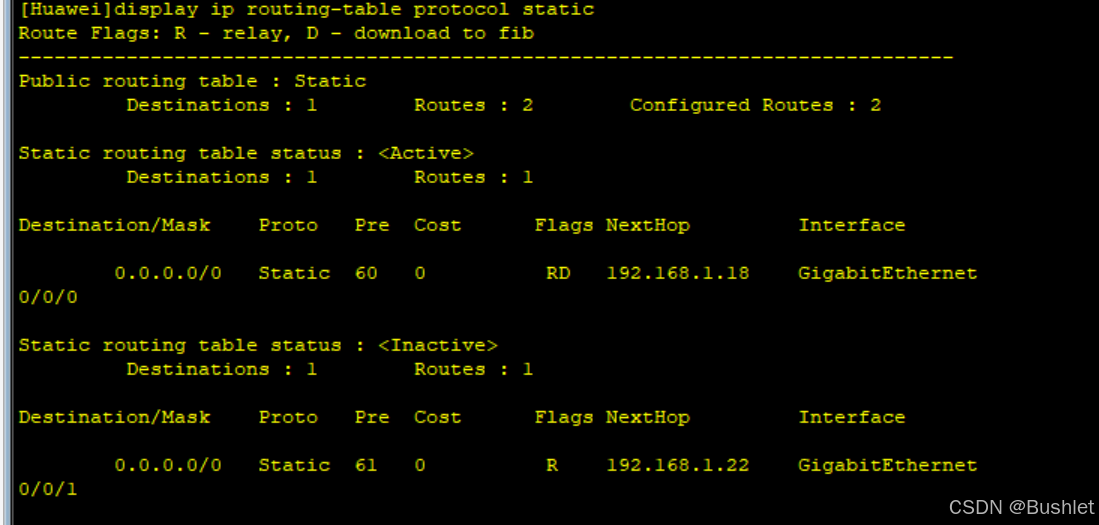

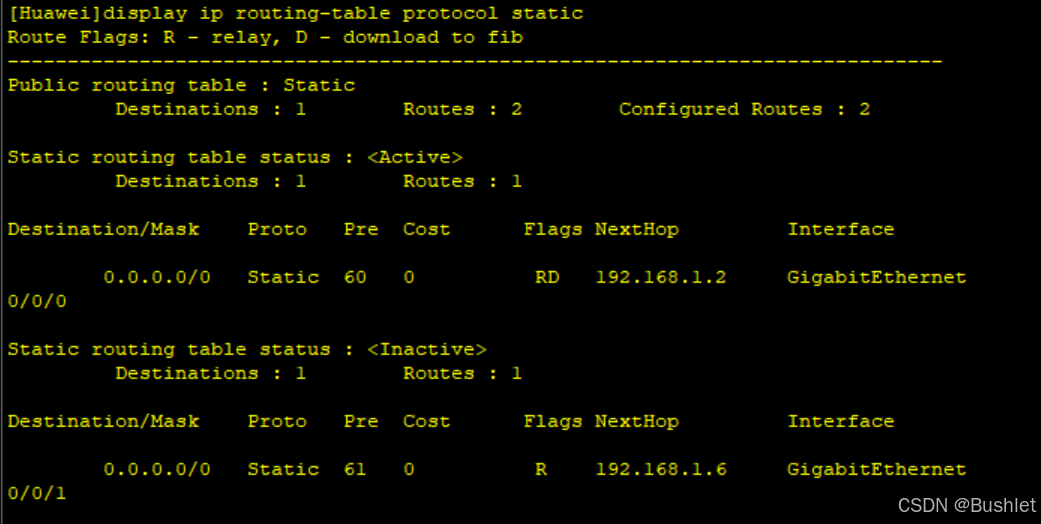

设置优先级：



AR4：

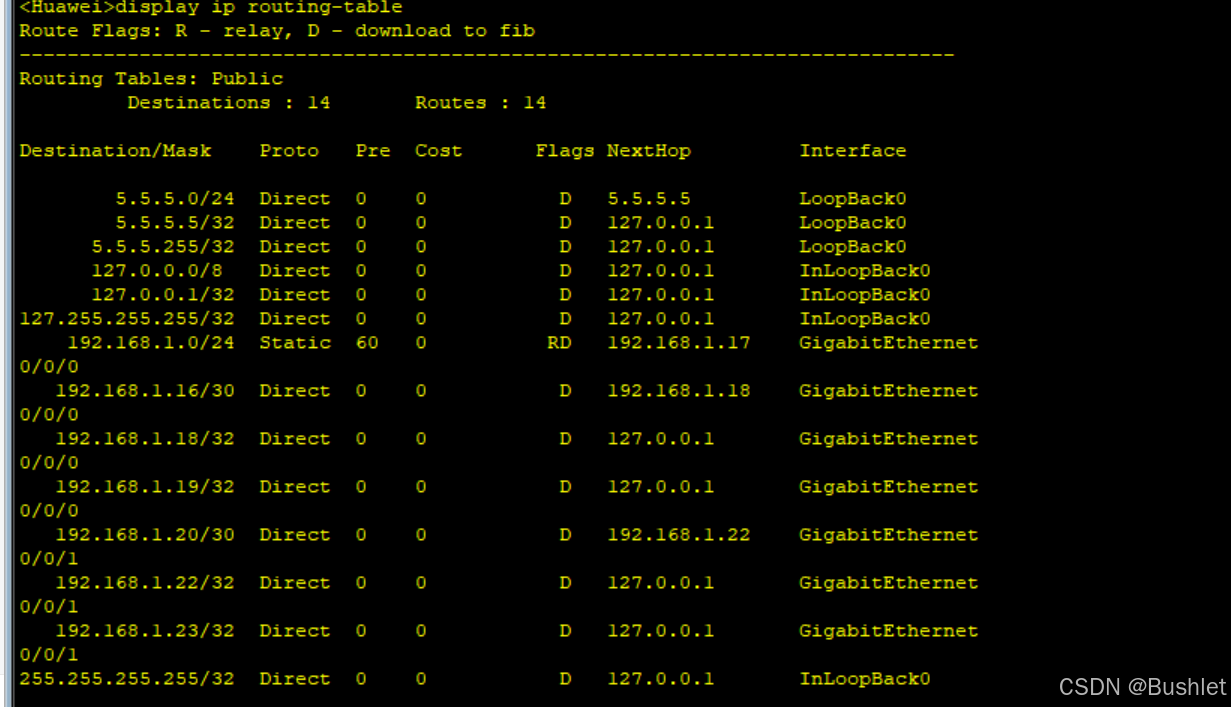

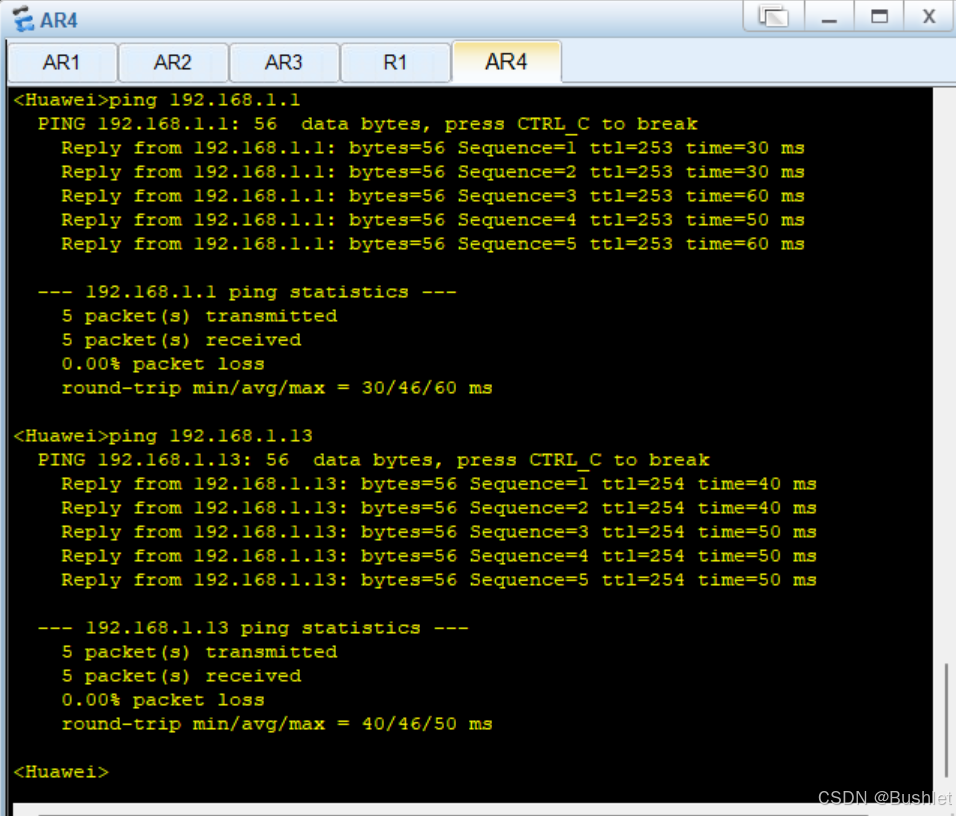

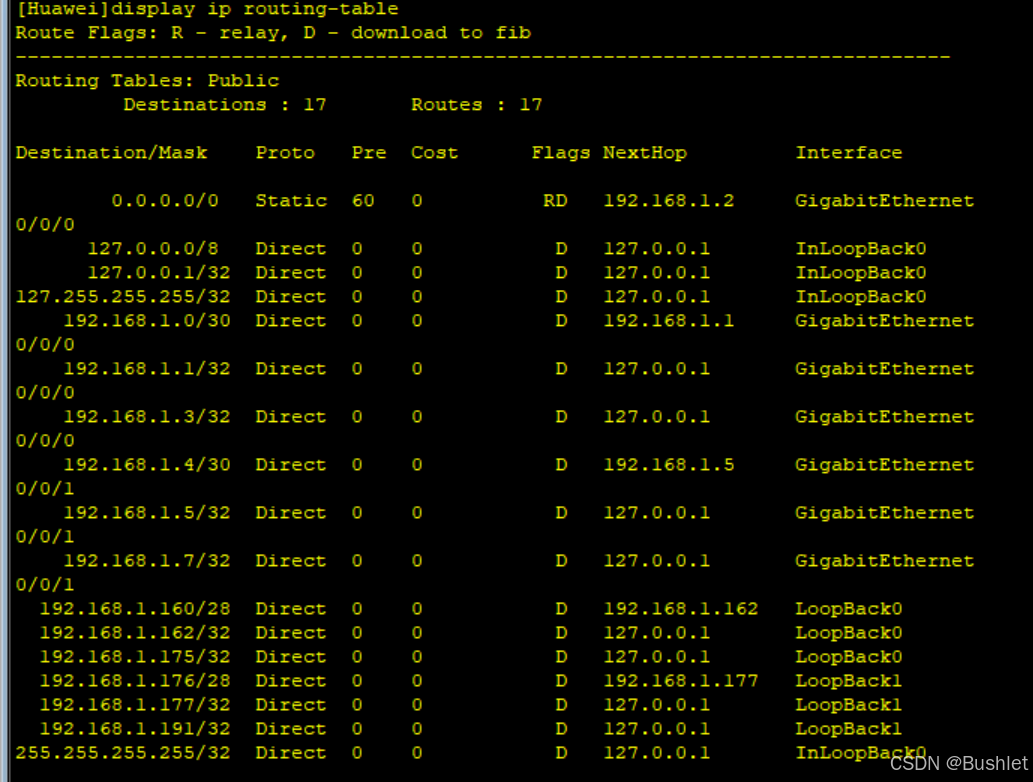

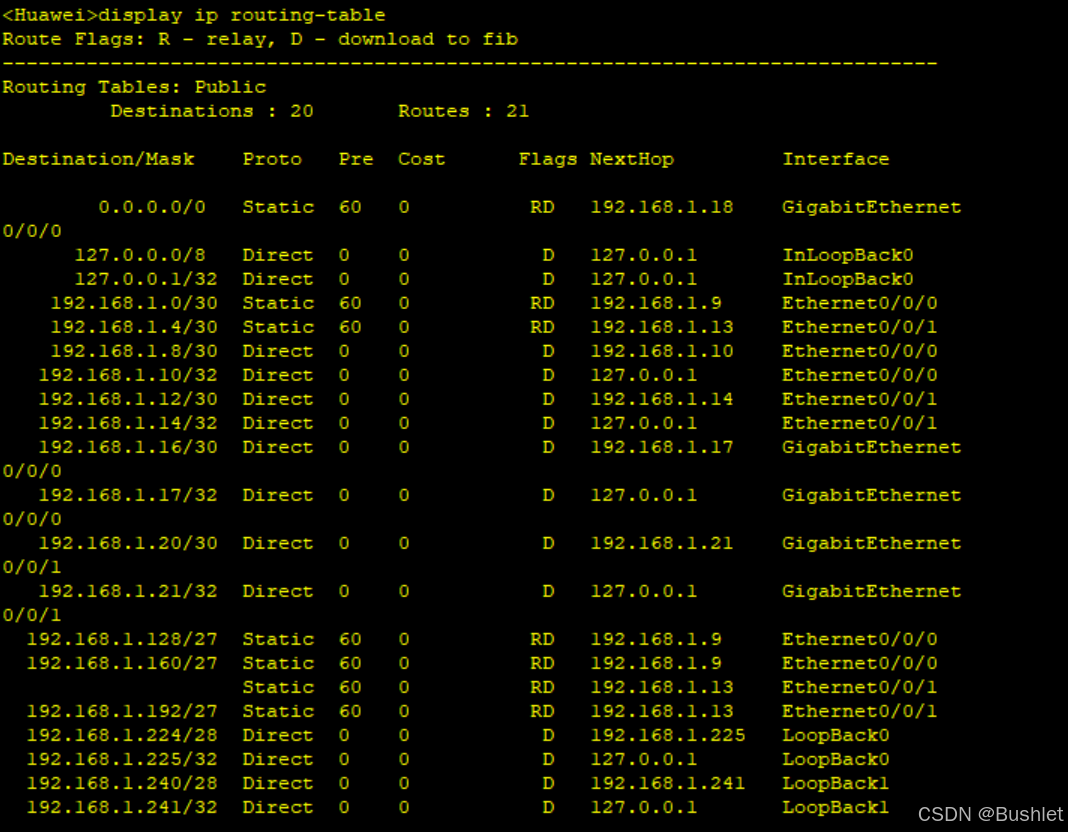

结果：



总结：再配置路由的时候应该考虑好它所能到达的范围，避免配置不成功。

得先给每个路由器用缺省路由配置去到 5.5.5.5 24 的下一跳网段，保证路由器都能去到5.5.5。0网段，再考虑各路由器之间未能去到的范围。

配置好后如下图所示能去到的范围，根据范围再配置去到个路由器的下一跳网段。

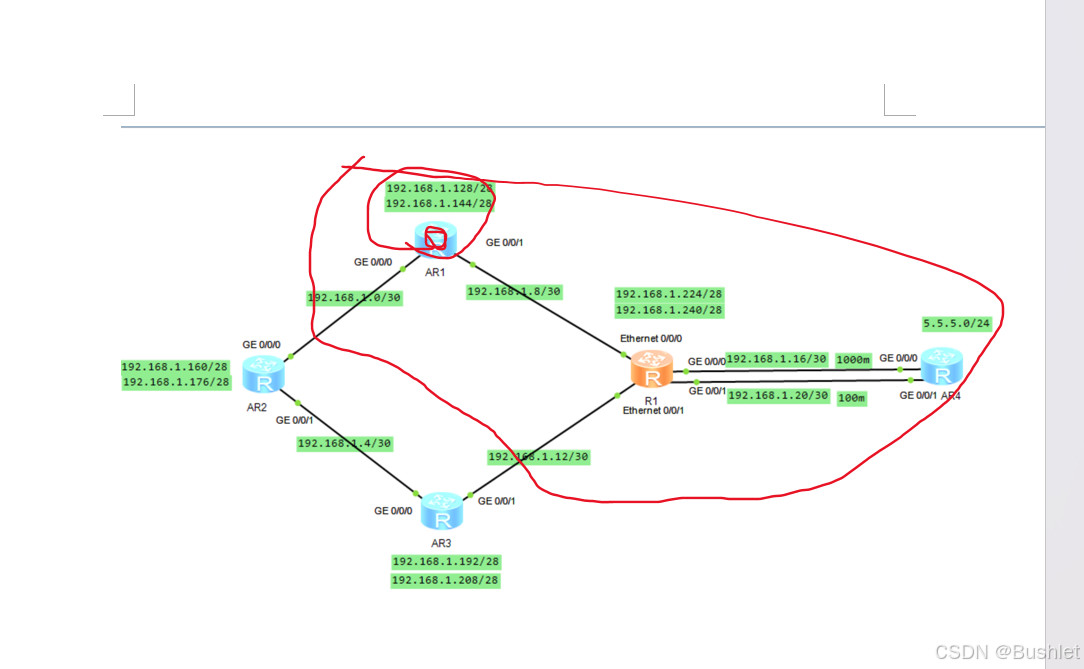

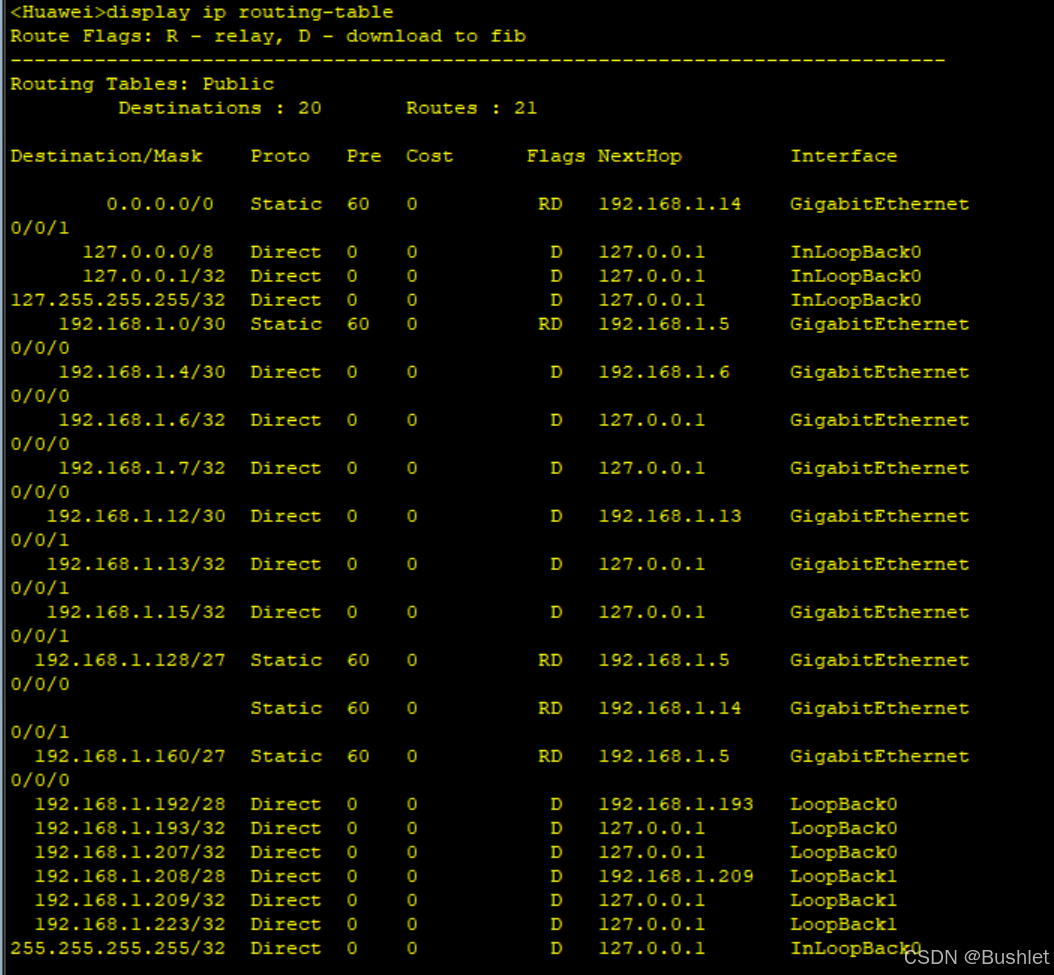

AR1可传播的范围：

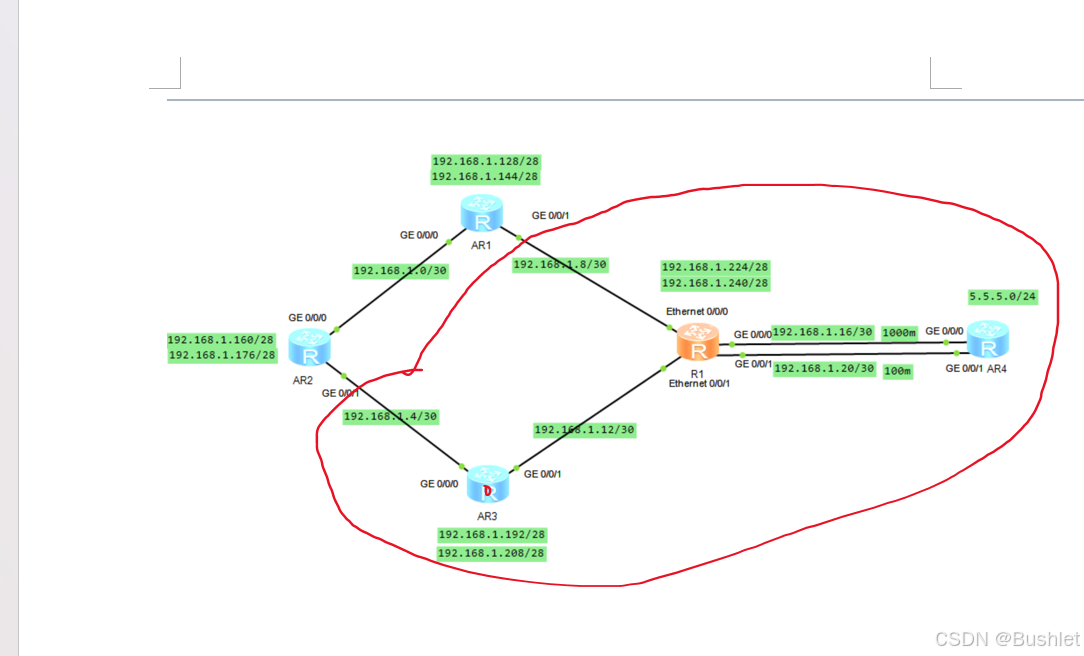

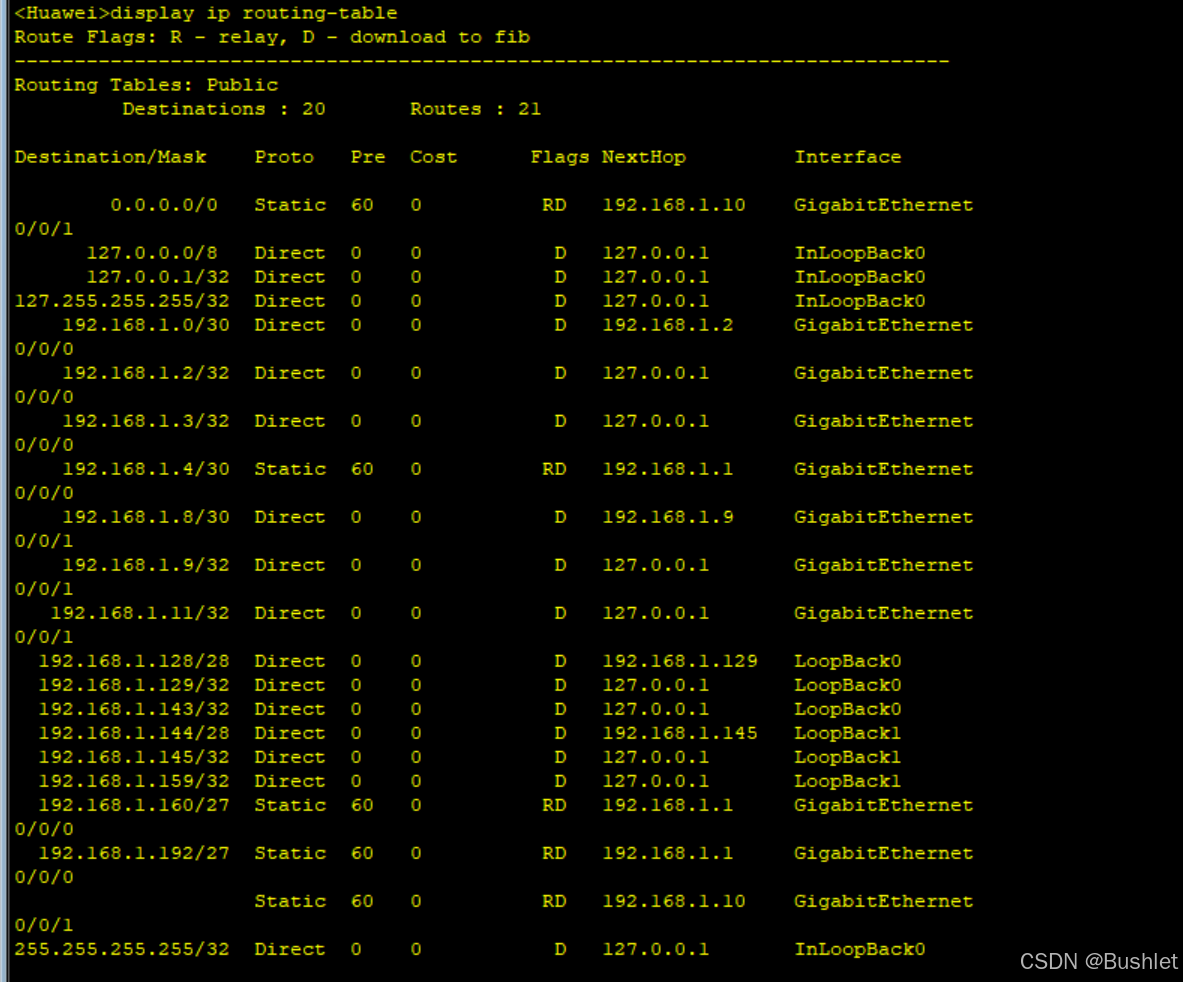

AR3可传播的范围：

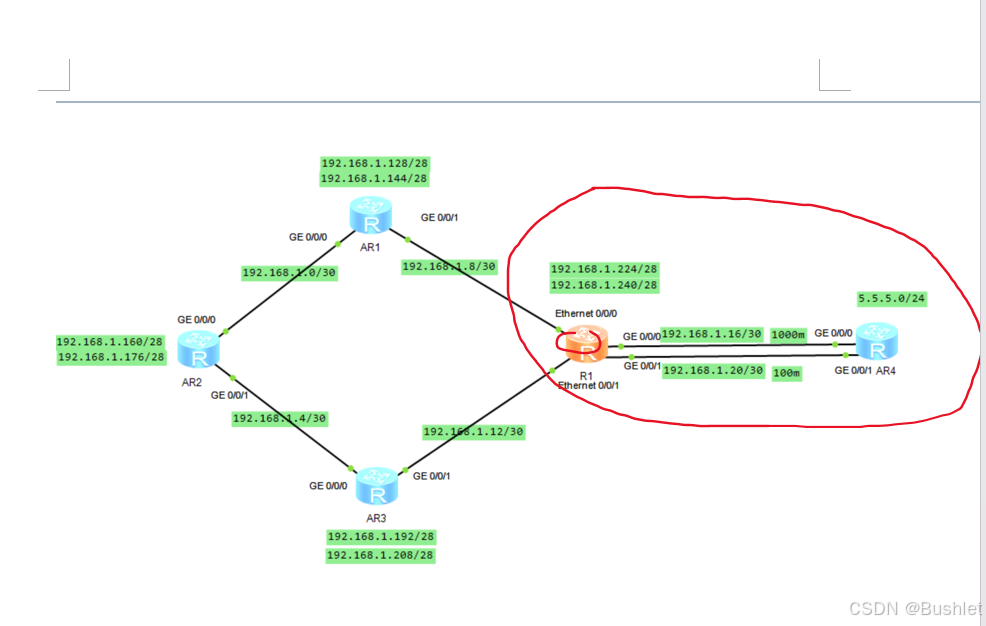

R1可传播范围：
